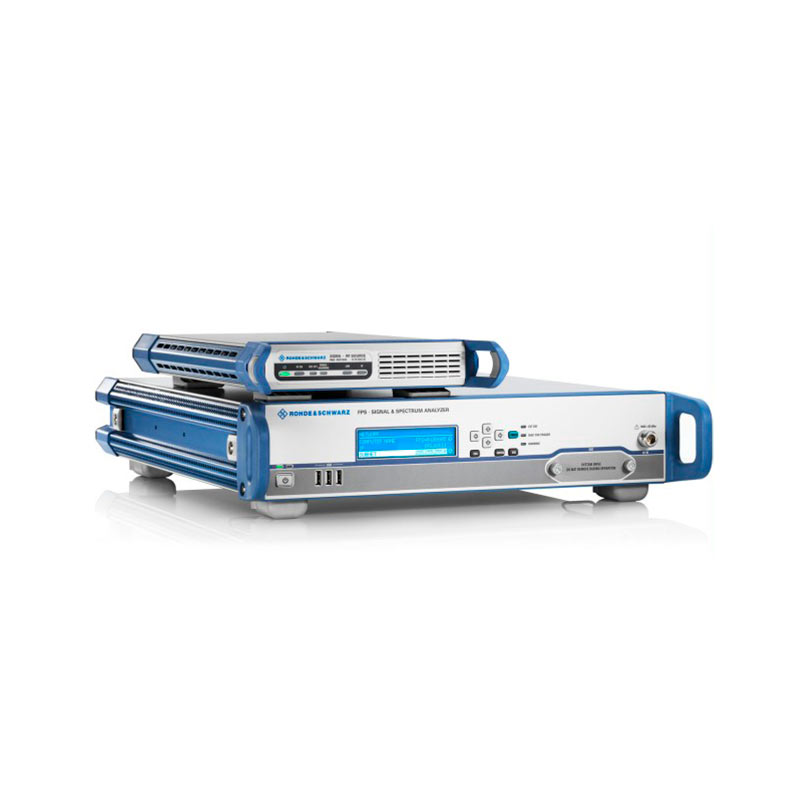

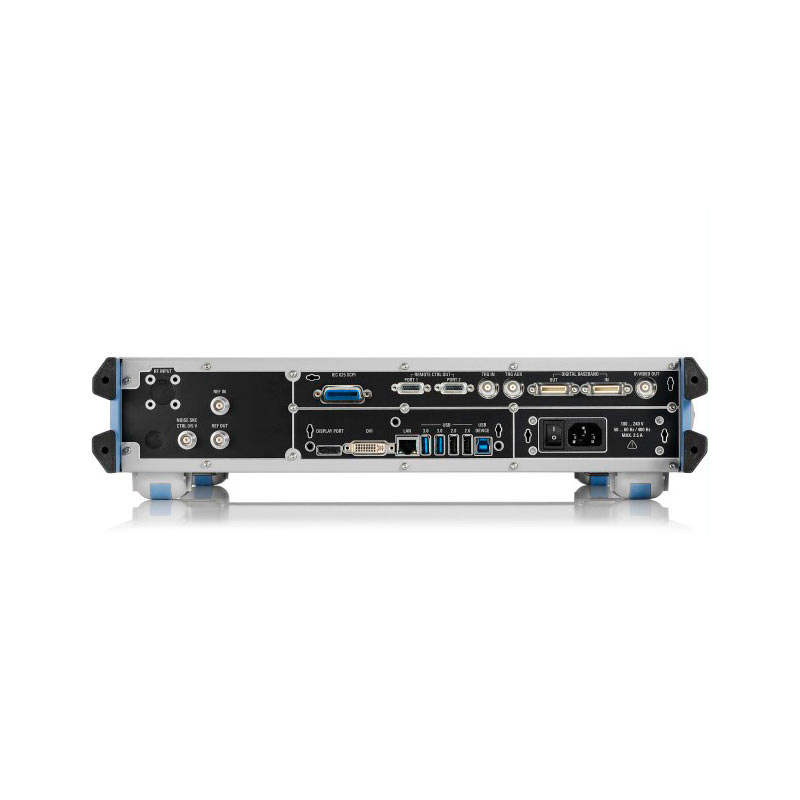

Анализатор спектра и сигналов R&S®FPS4, FPS7, FPS13, FPS30, FPS40

R&S®FPS – это исключительно быстрый и компактный анализатор сигналов и спектра, предназначенный для пользователей, нацеленных на быстродействие и автоматизацию измерительного процесса. Для размещения прибора в измерительной стойке потребуется всего 2 слота, что в половину меньше по сравнению со стандартными приборами. Анализатор имеет небольшой экран, отображающий информацию о состоянии и о подключении прибора. С помощью экрана оператор, также может провести техническое обслуживание, например, саморегулировку. Для получения доступа к полному интерфейсу пользователя можно подключить внешний монитор. При дистанционном управлении доступ ко всем экранным функциям можно получить с помощью дистанционного подключения к рабочему столу Windows.

Отправить запрос
Описание
Характеристики

Основные свойства


  • Диапазон частот от 10 Гц до 4/ 7/ 13,6/ 30/ 40 ГГц;
  • Полосы разрешения от 1 Гц до 40 МГц;
  • Полоса анализа сигнала до 160 МГц;
  • Отображаемый средний уровень собственных шумов (DANL) в полосе 1 Гц: до –165 дБмВт (тип.);
  • Фазовый шум –106 дБн/Гц (тип.) с отстройкой 10 кГц;
  • Точка пересечения по  интермодуляционным составляющим третьего порядка (TOI) до +18 дБмВт (тип.);
  • Съемный жесткий диск для работы в условиях повышенной секретности;
  • Многочисленные интерфейсы управления для  интеграции в любую систему;
  • Занимает всего 2 слота в измерительной стойке (2 HU).

Характерные особенности


Анализатор R&S®FPS значительно сокращает требуемые для производственных испытаний расходы и время. Он справляется с любой задачей – от простых измерений до анализа комплексной модуляции – быстро, надежно и с высокой точностью.

Измерение коэффициента шума и усиления
R&S®FPS, обладающий высокой чувствительностью и малой погрешностью, оснащенный опцией FPS-K30, совместно с источником (генератором) шума, позволит проводить измерения КШ и КУ для различных типов испытываемых устройств.

Измерение фазового шума
Для измерения фазового шума можно воспользоваться стандартными маркерными функциями или, более удобным, с всевозможными настройками диапазонов отстроек – специализированным приложением FPS-K40.

Импульсные измерения
Опция FPS-K6 пригодится для анализа характеристик радиолокационных систем. Опция позволяет измерять многочисленные параметры импульсов, такие как  длительность, период, времена нарастания и  спада, модуляцию внутри импульса и т.д. Может выбрать результаты, которые будут одновременно отображаться на дисплее.

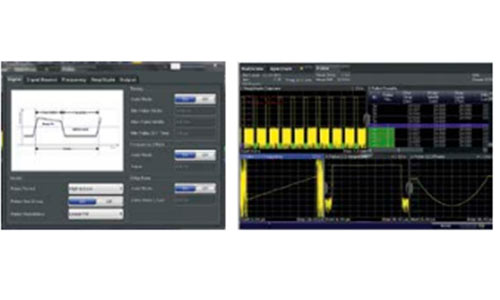

импульсные измерения R&S®FPS
Решения для тестирования усилителей
Опция FPS-K18 даст возможность измерять эффективность как  традиционных усилителей, так и  усилителей, поддерживающих возможность отслеживания огибающей. Соотношения амплитудных (АМ/АМ), фазовых (АМ/PM) и т.д. параметров на входе и выходе усилителей, позволят оценить нелинейные эффекты. А опция FPS-K18D позволит вносить дополнительные цифровые предыскажения

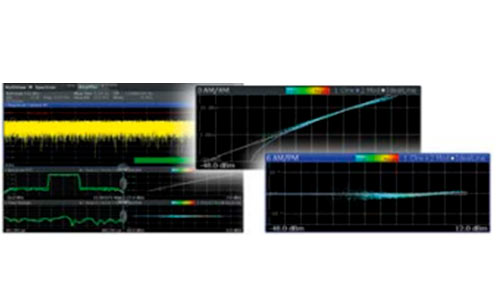

измерение усилителей R&S®FPS
Измерительный демодулятор АМ/ЧМ/ФМ
Опция FPS-K7 превращает R&S®FPS в  анализатор аналоговой модуляции для амплитудно-, частотно- и фазомодулированных сигналов. Он измеряет не только полезную модуляцию, но и такие факторы, как остаточная ЧМ и синхронная модуляция.

Многостандартный радиоанализатор (MSRA)
Измерения качества ВЧ сигнала и взаимовлияния ВЧ сигналов ставит новые задачи для  анализаторов сигналов и  спектра, как с точки зрения скорости,так и с точки зрения возможности проведения одновременных измерений различных сигналов.
Функция MSRA одновременно проводит измерения сигналов различных стандартов (GSM/EDGE, 3GPP WCDMA, CDMA2000, 1xEV-DO, WLAN, EUTRA/LTE и т.п.) на разных частотах в полосе анализа 160 МГц. Приложение FPS-K70 позволит осуществлять векторный анализ сигналов для анализа отдельных несущих с цифровой модуляцией на битовом уровне. Быстрый доступ к  I/Q-данным в  широкой полосе частот позволяет оперативно проводить сложные вычисления на внешнем компьютере и использовать R&S®FPS как цифровой преобразователь с широким динамическим диапазоном для быстрого, гибкого и эффективного производства.


Информация для заказа


Наименование

 Тип

 Код заказа

Анализатор сигналов от 10 Гц до 4 ГГц

 R&S®FPS4

  1319.2008.04

Анализатор сигналов от 10 Гц до 7 ГГц

 R&S®FPS7

 1319.2008.07

Анализатор сигналов от 10 Гц до 13,6 ГГц

 R&S®FPS13

 1319.2008.13

Анализатор сигналов от 10 Гц до 30 ГГц

 R&S®FPS30

 1319.2008.30

Анализатор сигналов от 10 Гц до 40 ГГц

 R&S®FPS40

 1319.2008.40

Принадлежности в комплекте: шнур питания, руководство по эксплуатации, CD с документацией. Для FPS30: адаптеры ВЧ входа 3,5 мм (female-female) Для FPS40: адаптеры ВЧ входа 2,92 мм (female-female)

Опции





ВЧ-входы на задней панели (для FPS4/7)

 R&S®FPS-B0

  1321.4310.02

Термостатированный кварцевый генератор (OCXO)

 R&S®FPS-B4

 1321.4291.02

Внешнее управление генератором

    R&S®FPS-B10  1321.4256.02

Обход ЖИГ-преселектора (для FPS30/40)

 R&S®FPS-B11

 1326.5467.хх

Дополнительный жесткий диск

 R&S®FPS-B18

 1321.4304.02

Предусилитель от 9 кГц до 4/7 ГГц

 R&S®FPS-B22

 1321.4027.02

Предусилитель от 9 кГц до 13,6/30/40 ГГц

 R&S®FPS-B24

 1321.4279.хх

Электронный аттенюатор с шагом настройки 1 дБ

 R&S®FPS-B25

 1321.4033.02

Управление источником шума 0/28 В

 R&S®FPS-B28V

 1326.5996.02

Расширение полосы анализа до 40 МГц

 R&S®FPS-B40

 1321.4040.02

Расширение полосы анализа до 160 МГц

 R&S®FPS-B160

 1321.4285.хх

Импульсные измерения

 R&S®FPS-K6

 1331.3169.02

Анализ аналоговой модуляции АМ/ЧМ/ФМ

 R&S®FPS-K7

  1321.4079.02

Измерения усилителей

 R&S®FPS-K18

  1321.4662.02

Цифровые предыскажения (DPD)

 R&S®FPS-K18D

 1321.4956.02

Система защиты от записи на USB-накопители

 R&S®FPS-K33

 1326.6092.02

Измерение коэффициента шума и усиления

 R&S®FPS-K30

 1321.4104.02

Измерение фазовых шумов

 R&S®FPS-K40

 1321.4110.02

Общий векторный анализ сигналов

 R&S®FPS-K70

  1321.4127.02

Приложения для измерения сигналов беспроводной связи различных стандартов: GSM / EDGE (включая EDGE Evolution), WCDMA / HSPA+, LTE, WLAN, (более подробно см. спецификацию к прибору)

 R&S®FPS-K10, -К72 … -К105

 хх

      Дополнительные принадлежности

IEC/IEEE-кабель, длина 1 м / 2 м

 R&S®PCK

 0292.2013.хх

Комплект ля монтажа в 19-дюймовую стойку

 R&S®ZZA-KN2

 1175.3010.00

Комплект для монтажа в 19-дюймовую стойку, установленный на фабрике

 R&S®FPS-B478

  1321.4262.02

Блок согласования, 50/75 Ом

 R&S®RAM/RAZ

 0358.xxxx.xx

Аттенюатор, 100 Вт, 1 ГГц, 3/6/10/20/30 дБ

 R&S®RBU100

 1073.8495.xx

Аттенюатор 50 Вт, 2 ГГц, 3/6/10/20/30 дБ

 R&S®RBU50

 1073.8695.xx

Аттенюатор 50 Вт, 6 ГГц, 20 дБ

 R&S®RDL50

 1035.1700.52

LVDS-кабель для интерфейса digital baseband

 R&S®SMU-Z6

 1415.0201.0


Для приобретения анализатора спектра R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
Основные технические характеристики
Частотный диапазон
R&S®FPS4 (N(f))
от 10 Гц до 4 ГГц DC coupled от 1 МГц до 4 ГГц AC coupled
R&S®FPS7 (N(f))
от 10 Гц до 7 ГГц DC coupled от 1 МГц до 7 ГГц AC coupled
R&S®FPS13 (N(f))
от 10 Гц до 13,6 ГГц DC coupled от 10 МГц до 13,6 ГГц AC coupled
R&S®FPS30 (APC 3,5 мм(m)
от 10 Гц до 30 ГГц DC coupled от 10 МГц до 30 ГГц AC coupled
R&S®FPS40 (2,92 мм(m)
от 10 Гц до 40 ГГц DC coupled от 10 МГц до 40 ГГц AC coupled
Разрешение по частоте
Стабильность опорного генератора (старение)
Стандартно
1 × 10–6
с опцией FSV-B4
1 × 10–7
Полосы разрешения
Стандартные (по уровню -3 дБ)
от 1 Гц до 10 МГц (кратность 1, 2, 3, 5)
БПФ-фильтры
от 1 Гц до 3 МГц (кратность 1, 2, 3, 5)
Канальные фильтры (по уровню -3 дБ)
от 100 Гц до 10 МГц, дополнительно 20 МГц, 28 МГц (кроме FPS40), дополнительно 40 МГц (с опцией FPS-B70, для f ≤ 7 ГГц)
Полосы анализа (для f ≤ 7 ГГц, и для f >7 ГГц с опцией FPS-B11, YIG-преселектор выкл.)
стандартно
28 МГц
с опцией FPS-В40
40 МГц
с опцией FPS-В160
160 МГц
Спектральная чистота (однополосный фазовый шум) несущая 500 МГц
Отстройка 1 кГц
< –101 дБн (1 Гц)
Отстройка 10 кГц
< –106 дБн (1 Гц)
Отстройка 1 МГц
< –134 дБн (1 Гц)
Отображаемый средний уровень шума (DANL)
Без предусилителя
FSV4 / 7
от 1 МГц до 1 ГГц < –1< –155 дБм тип
FSV13 / 30 / 40
от 1 МГц до 1 ГГц < –154 дБм тип.
С вкл. предусилителем FSV-B22
от 1 МГц до 1 ГГц < –165 дБм тип.
FSV4 / 7
от 20 МГц до 1 ГГц < –164 дБм тип.
FSV13 / 30 / 40
от 20 МГц до 1 ГГц < –163 дБм тип.
Точка пересечения третьего порядка (TOI)
До +18 дБм (тип.)
Общая погрешность измерения
от 0,39 дБ до 1,65 дБ
Диапазон ослабления (механический аттенюатор)
стандартно
0-75 дБ, шаг 5 дБ
с опцией FPS-В25
0-75 дБ, шаг 1 дБ
Диапазон ослабления (электронный аттенюатор FPS-В25)
f ≤ 7 ГГц
0-25 дБ, шаг 1 дБ
f > 7 ГГц
0-9 дБ, шаг 1 дБ
Интерфейсы
USB, GPIB, LAN, External monitor (DVI), Digital Baseband
Сохранение данных
Внутренний ЖД
30 Гбайт
Питание
Сеть переменного тока
100-240 В, 50-60, 400 Гц
Потребляемая мощность
Макс. 180 Вт (FPS4, 7)
Габаритные размеры
Ш-В-Г (мм)
461 мм × 107 мм × 551 мм
Масса (без опций)
R&S®FPS4 / 7
10,1 кг
R&S®FPS13
10,9 кг
R&S®FPS30
11,3 кг
R&S®FPS40
11,1 кг
