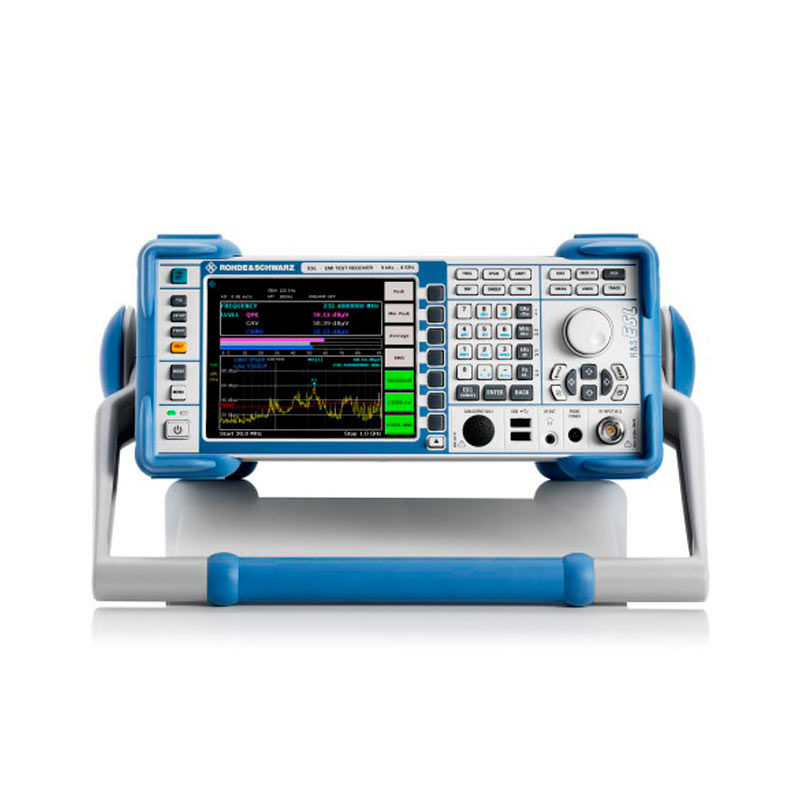

Тестовый приемник ЭМП R&S®ESL3, ESL6
Тестовый приемник R&S®ESL сочетает в себе сразу два прибора: измерительный ЭМП-приемник для проведения испытаний на ЭМС, согласно последним стандартам, и полнофункциональный анализатор спектра для разнообразных лабораторных задач. Приемник R&S®ESL – это идеальный выбор в условиях ограниченного бюджета.
Основные свойства
- Диапазон частот от 9 кГц до 3 ГГц или от 9 кГц до 6 ГГц, охватывающий практически все промышленные стандарты по испытаниям на ЭМС;
- Впервые применяемая в экономичном классе приборов комбинация измерительного ЭМП-приемника и анализатора спектра;
- Все основные функции современного тестового приемника, в том числе полностью автоматизированные последовательности испытаний;
- Взвешивающие детекторы: максимального, минимального, среднего значения, среднеквадратический, квазипиковый, а также усредняющий по постоянной времени прибора и со среднеквадратическим усреднением согласно последней версии стандарта CISPR 16-1-1;
- Компактный, легкий прибор, который может работать от батареи в случае мобильного применения.
Характерные особенности
Высокоточные, воспроизводимые результаты благодаря отличным ВЧ-характеристикам
- Погрешность по амплитуде: 0,5 дБ;
- Точка компрессии по уровню 1 дБ: +5 дБмВт; I ВЧ-вход с защитой от импульсного напряжения: до 10 мВтс;
- Средний уровень собственного шума (DANL) с предусилителем: менее –152 дБмВт (1 Гц);
- Полосы разрешения: от 10 Гц до 10 МГц (по уровню –3 дБ), 200 Гц, 9 кГц, 120 кГц (по уровню –6 дБ), 1 МГц (импульсн.).
Находящееся вне конкуренции для приборов данного класса соотношение между стоимостью и техническими характеристиками
- Два измерительных прибора в одном: тестовый ЭМП приемник и анализатор спектра;
- Малые затраты на приобретение;
- Наилучшие ВЧ-характеристики среди приборов своего класса;
- Исчерпывающий набор измерительных функций и методов оценивания;
- Недорогие, легко подключаемые опции.
Интуитивно понятное управление, как у всех тестовых приемников компании Rohde&Schwarz
- Настройки режима сканирования в понятном табличном представлении;
- Возможность одновременного измерения с помощью нескольких детекторов;
- Предварительно заданные коэффициенты антенн и предельные линии в соответствии с промышленными стандартами;
- Выборочный контроль критического уровня помех с помощью функций TUNE to MARKER и MARKER TRACK;
- Одновременное измерение с использованием до четырех детекторов;
- Отображение крупной столбчатой диаграммы при использовании функции удержания максимального значения MAX HOLD для более четкого представления измеренных значений.
Простота модернизации, большой набор интерфейсов
- Подключение и работа с опциями без разборки прибора;
- Дополнительные интерфейсы, расширяющие возможности применения тестового приемника R&S®ESL (выход видеосигнала, выход ПЧ, дистанционное управление цепями стабилизации импеданса линии).
Легкий и компактный, подходит для монтажа, обслуживания и штатной работы
- Простота транспортировки благодаря компактным размерам и малому весу;
- Работа от внутренней перезаряжаемой батареи независимо от источника питания переменного тока (опция);
- Измерение мощности с помощью датчиков мощности R&S®NRP-Zxx.
Информация для заказа
|
Наименование |
Тип |
Код заказа |
|
Тестовый приемник электромагнитных помех, от 9 кГц до 3 ГГц |
R&S®ESL3 |
1300.5001.03 |
|
Тестовый приемник электромагнитных помех, от 9 кГц до 3 ГГц, со следящим генератором |
R&S®ESL3 |
1300.5001.13 |
|
Тестовый приемник электромагнитных помех, от 9 кГц до 6 ГГц |
R&S®ESL6 |
1300.5001.06 |
|
Тестовый приемник электромагнитных помех, от 9 кГц до 6 ГГц, со следящим генератором |
R&S®ESL6 |
1300.5001.16 |
|
Аппаратные опции |
|
|
|
Термостатированный кварцевый генератор опорной частоты, старение 1×10-7 /год 1) |
R&S®FSL-B4 |
1300.6008.02 |
|
Дополнительные интерфейсы 1) |
R&S®FSL-B5 |
1300.6108.02 |
|
Функция ждущей развертки |
R&S®FSL-B8 |
1300.5701.02 |
|
Интерфейс GPIB |
R&S®FSL-B10 |
1300.6208.02 |
|
ВЧ-предусилитель (3/6 ГГц) |
R&S®FSL-B22 |
1300.5953.02 |
|
Источник питания постоянного тока, от 12 до 28 В |
R&S®FSL-B30 |
1300.6308.02 |
|
Аккумуляторная NiMH батарея 2) |
R&S®FSL-B31 |
1300.6408.02 |
|
Программные опции |
|
|
|
Измерительный демодулятор АМ/ЧМ/ФМ |
R&S®FSL-K7 |
1300.9246.02 |
|
Поддержка датчиков мощности 3) |
R&S®FSL-K9 |
1301.9530.02 |
|
Прикладное встроенное ПО для измерения коэффициента шума и усиления 4) |
R&S®FSL-K30 |
1301.9817.02 |
|
Принадлежности |
|
|
|
КСВ-мост, от 10 МГц до 3 ГГц (включая калибровочные меры ХХ, КЗ, нагрузки) |
R&S®FSH-Z2 |
1145.5767.02 |
|
Согласователь импедансов 75 Ом, разъем «N-в-BNC» |
R&S®FSH-Z38 |
1300.7740.02 |
|
Дополнительный модуль зарядного устройства |
R&S®FSL-Z4 |
1300.5430.02 |
|
Согласователь импедансов 50/75 Ом, N-разъемы |
R&S®RAM |
0358.5414.02 |
|
Согласователь импедансов 75 Ом, последовательный резистор 25 Ом, N-разъемы |
R&S®RAZ |
0358.5714.02 |
|
КСВ-мост, от 5 МГц до 3 ГГц |
R&S®ZRB2 |
0373.9017.52 |
|
КСВ-мост, от 40 кГц до 4 ГГц |
R&S®ZRC |
1039.9492.52 |
|
Датчики мощности для опции R&S®FSL-K9 |
|
|
|
Датчик средней мощности, от 10 МГц до 8 ГГц, 200 мВт |
R&S®NRP-Z11 |
1138.3004.02 |
|
Датчик средней мощности, от 10 МГц до 18 ГГц, 200 мВт |
R&S®NRP-Z21 |
1137.6000.02 |
|
Датчик средней мощности, от 10 МГц до 18 ГГц, 2 Вт |
R&S®NRP-Z22 |
1137.7506.02 |
|
Датчик средней мощности, от 10 МГц до 18 ГГц, 15 Вт |
R&S®NRP-Z23 |
1137.8002.02 |
|
Датчик средней мощности, от 10 МГц до 18 ГГц, 30 В |
R&S®NRP-Z24 |
1137.8502.02 |
|
Термодатчик мощности, от 0 Гц до 18 ГГц, 100 мВт |
R&S®NRP-Z51 |
1138.0005.02 |
|
Термодатчик мощности, от 0 Гц до 40 ГГц, 100 мВт |
R&S®NRP-Z55 |
1138.2008.02 |
|
Датчик средней мощности, от 9 кГц до 6 ГГц, 200 мВт |
R&S®NRP-Z91 |
1168.8004.02 |
|
Внешнее ПО |
|
|
|
Ключ аппаратной защиты |
R&S®EMCPC |
5601.0018.02 |
|
Базовое ПО для измерения ЭМП |
R&S®ELEMI-E |
5601.0030.02 |
Для приобретения тестового приемника R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
