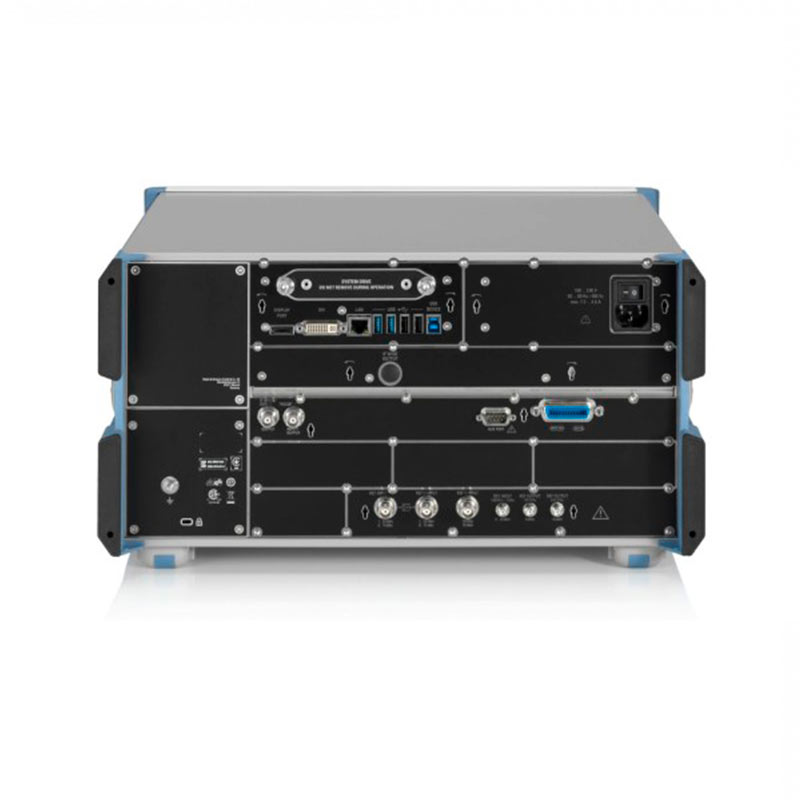

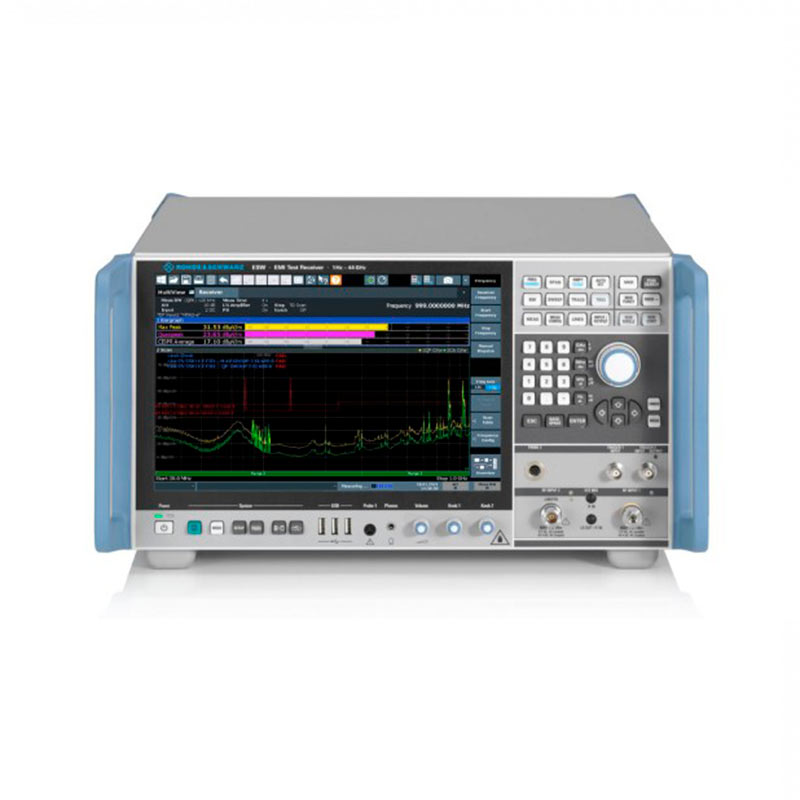

Измерительный приемник ЭМП R&S®ESW8, ESW26, ESW44
R&S®ESW это новый измерительный приемник высшего класса с широчайшим динамическим диапазоном, высочайшей точностью измерений и уникальными функциональными возможностями для сертификационных измерений по параметрам ЭМС. Приемник полностью отвечает самым высоким требованиям сертификационных измерений согласно последним редакциям стандартов CISPR, EN, MIL STD 461, DO 160, FCC и т.д., а также российским стандартам (ГОСТ, ГОСТ Р и ГОСТ РВ). Как и в предыдущих сериях в R&S®ESW объединены функции измерительного приемника ЭМП и полноценного анализатора спектра.
Основные свойства
- Частотный диапазон до 8 / 26,5 / 44 ГГц;
- Второй ВЧ-вход с максимальной частотой до 1 ГГц и защитой от перегрузок и импульсных помех;
- Штатный преселектор и предварительный усилитель;
- 21 фильтр предварительной селекции с подключаемыми высокочастотными и узкополосными режекторными фильтрами;
- Дополнительные малошумящие усилители (ESW-B24);
- Невероятно высокая скорость измерений благодаря сканированию во временной области на основе БПФ (time domain scan);
- Анализ кратковременных помех;
- Анализ спектра в реальном масштабе времени в полосе обзора до 80 МГц (ESW-K55);
- Дистанционно проводимые измерения и автоматизированные процедуры тестирования ЭМП с использованием программной платформы R&S®EMC32;
- Генерация отчетов/протоколов для документирования измерений ЭМП;
- Мультиоконный режим отображения различных измерений на одном экране (MultiView) для наглядности и удобства;
- Сенсорный дисплей диагональю 12,1 дюйма (30,7 см);
- Система защиты конфиденциальных данных.
Характерные особенности
Основным назначением измерительного приемника R&S®ESW является проведение сертификационных измерений в соответствии
с требованиями коммерческих и военных стандартов по ЭМС. Такие измерения накладывают чрезвычайно высокие требования на измерительное оборудование, которое должно корректно определять и анализировать все возникающие сигналы помех. Великолепные технические характеристики, встроенные функции предварительной селекции, предусилитель, малошумящий усилитель, большой выбор детекторов и т.д. — все это позволяет R&S®ESW полностью соответствовать всем этим требованиям. Поскольку в R&S®ESW объединены функции измерительного приемника ЭМП и полноценного анализатора спектра, он поддерживает множество режимов работы для различных задач анализа и разных типов сигналов. Имеется возможность активировать одновременно несколько измерительных каналов. Каждый канал отображается на экране в отдельной вкладке. Режим ‘MultiView” обеспечивает одновременный просмотр всех активных в данный момент каналов. Пользоваться прибором легко и удобно благодаря сенсорному экрану, четко структурированному интерфейсу и небольшому количеству уровней меню.
Скорость является определяющим фактором при проведении испытаний. Измерения, для которых ранее требовались минуты или даже часы, теперь выполняются буквально в считанные секунды. Исключительная скорость является следствием применения например, функции сканирования во временной области на базе БПФ, или при одновременном использовании нескольких детекторов.
Для детального исследования сигналов и автоматизации измерений в R&S®ESW имеется ряд уникальных возможностей:
- Настраиваемые маркеры — для целевого анализа на частотах помеховых сигналов. Могут быть связаны с взвешивающим CISPR-детектором для проведения непосредственного сравнения с предельными значениями.
- Анализ спектра в режиме реального масштаба времени (опция R&S®ESW-K55) в полосе анализа до 80 МГц позволяет при помощи режима послесвечения или синхронизации по частотной маске выявить и проанализировать скрытые, кратковременные или перекрываемые помехи.
- Анализ кратковременных помех по стандарту CISPR14-1 (встроенное ПО ClickRateAnalyzer) — автоматическое параллельное (на предписанных стандартом частотах) измерение амплитуд и длительностей прерывистых сигналов, источником которых являются терморегулирующие или программно-управляемые электроприборы, такие как стиральные машины и кондиционеры.
- Генератор отчетов / протоколов — для документирования измерений ЭМП. В отчет входит описание задачи, указание используемых стандартов, особых предустановок, использование поправочных коэффициентов и предельных линий, а также графики предварительного измерения.
- Защита конфиденциальных данных — Безопасность и защита специфических пользовательских данных обеспечивается не только благодаря съемному жесткому диску. Для соблюдения самых строгих требований по безопасности дополнительно рекомендуется использовать защиту от записи на внутренний жесткий диск (опция R&S®ESW-K33). Все процессы сохраняются в памяти SDRAM и стираются при выключении измерительного прибора, либо блокируется запись на USB-накопители.
Информация для заказа
|
Наименование |
Тип |
Код заказа |
|
Измерительный приемник ЭМП, от 2 Гц до 8 ГГц |
R&S®ESW8 |
1328.4100.08 |
|
Измерительный приемник ЭМП, от 2 Гц до 26,5 ГГц |
R&S®ESW26 |
1328.4100.26 |
|
Измерительный приемник ЭМП, от 2 Гц до 44 ГГц |
R&S®ESW44 |
1328.4100.44 |
|
Принадлежности в комплекте: шнур питания, инструкция по эксплуатации, CD-ROM, адаптер тестового порта тип 3,5 мм (f-f) для ESW26, тип 2,92 мм (f-f) для ESW44 |
||
|
Программные опции |
||
|
Анализ аналоговой модуляции АМ/ЧМ/ФМ |
R&S®ESW-K7 |
1331.6216.02 |
|
Система защиты от записи на внутренний жесткий диск |
R&S®ESW-K33 |
1328.4916.02 |
|
Анализ в реальном масштабе времени в полосе до 80 МГц |
R&S®ESW-K55 |
1328.4968.02 |
|
Аппаратные опции |
|
|
|
Термостатированный кварцевый генератор |
R&S®ESW-B4 |
1328.5012.02 |
|
Расширение полосы пропускания фильтров ПЧ >10 МГц |
R&S®ESW-B8 |
1325.1474.хх |
|
Управление внешним генератором |
R&S®ESW-B10 |
1328.5006.02 |
|
Сменный жесткий диск вкл. встроенное ПО для R&S®ESW |
R&S®ESW-B18 |
1328.4997.02 |
|
LO/IF разъемы для внешних смесителей для R&S®ESW26/44 |
R&S®ESW-B21 |
1331.6945.хх |
|
Малошумящий усилитель (МШУ): 150 кГц – 8/ 26,5/ 44 ГГц |
R&S®ESW-B24 |
1328.4980.хх |
|
Система защиты от записи на USB-накопители |
R&S®FSW-B33 |
1313.3602.02 |
|
Дополнительные принадлежности |
|
|
|
Внешнее ПО |
|
|
|
Ключ аппаратной защиты |
R&S®EMCPC |
5601.0018.02 |
|
Базовое ПО для измерения ЭМП |
R&S®ELEMI-E |
5601.0030.02 |
|
Кабель IEC/IEEE, длина 1м / 2м |
R&S®PCK |
0292.2013.10/20 |
|
Крышка передней панели |
R&S®ZZF-511 |
1174.8825.00 |
|
Комплект для монтажа в 19-дюймовую стойку |
R&S®ZZA-KN5 |
1175.3040.00 |
|
Трансформатор сопротивления 50/75 Ω двунаправленный, L-секция |
R&S®RAM |
0358.5414.02 |
|
Трансформатор сопротивления 50/75 Ω однонаправленный, последовательный резистор 25 Ω |
R&S®RAZ |
0358.5714.02 |
|
Аттенюатор высокой мощности 100 Вт, 1 ГГц, 3/6/10/20/30 дБ |
R&S®RBU100 |
1073.8495.xx |
|
Аттенюатор высокой мощности 50 Вт, 2 ГГц, 3/6/10/20/30 дБ |
R&S®RBU50 |
1073.8695.xx |
|
Аттенюатор высокой мощности 50 Вт, 6 ГГц, 20 дБ |
R&S®RDL50 |
1035.1700.52 |
|
DC блок, от 10 кГц до 18 ГГц, тип-N |
R&S®FSE-Z4 |
1084.7443.02 |
|
Тарированный ключ для разъема типа N/3,5мм/2,92мм |
R&S®ZN-ZTW |
1328.8534.хх |
Для приобретения измерительного приёмника R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
