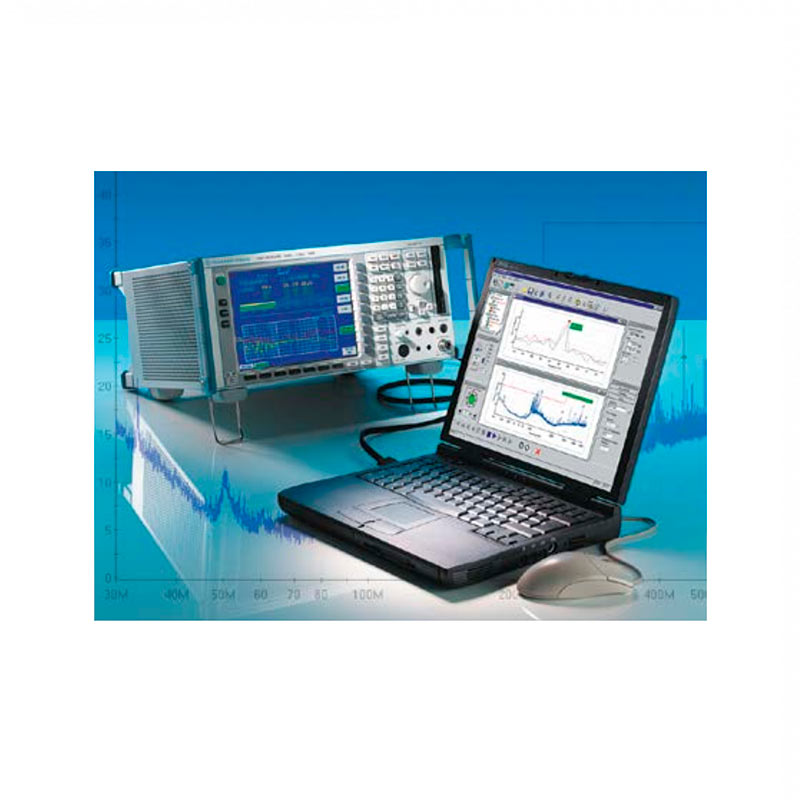

Программная платформа для электромагнитных измерений R&S®EMC32
Программное обеспечение для проведения испытаний на электромагнитную совместимость R&S®EMC32 предназначено для работы в 32-битных операционных системах компании Microsoft и оснащено стандартным пользовательским интерфейсом для испытаний на помех эмиссию (EMI) и помехоустойчивость (EMS). ПО представляет собой современный и мощный инструмент для контроля и управления тестовыми приемниками ЭМП, анализаторами спектра и системами проведения испытаний на ЭМС компании Rohde&Schwarz. Программа обеспечивает надежный сбор, оценку и документирование результатов измерений. ПО R&S®EMC32 благодаря обширным и чрезвычайно гибким возможностям конфигурирования, а также открытой структуре может использоваться для проведения всех видов испытаний на помехоэмиссию и помехоустойчивость в соответствии с промышленными и военными стандартами.
Основные свойства
Гибкость
- Модули для испытаний на помехоэмиссию (EMI) и помехоустойчивость (EMS);
- Поддержка измерений в промышленных стандартах CISPR,
- IEC, ISO, EN, ETSI, VDE, FCC и ANSI;
- Ручные и автоматические испытания на помехоэмиссию и помехоустойчивость;
- Совместная работа с системами проведения испытаний на ЭМС и тестовыми приемниками / анализаторами компании Rohde&Schwarz.
Эффективность
- Графический интерфейс для конфигурирования приборов и измерительных систем;
- Управление с помощью меню и подсказок пользователю для всех последовательностей испытаний (режим виртуального прибора);
- Выбор специализированных тестов;
- Управление данными конкретного исследуемого устройства.
- Концепция модульной калибровки: – минимальная необходимость перекалибровки; – упрощенная сертификация системы тестирования.
- Помощь при установке и конфигурировании;
- Оперативно-доступная справочная система.
Перспективность
- Модульная структура программы;
- Концепция работы с опциями; I Легкость модернизации;
- Хранение данных в текстовом формате;

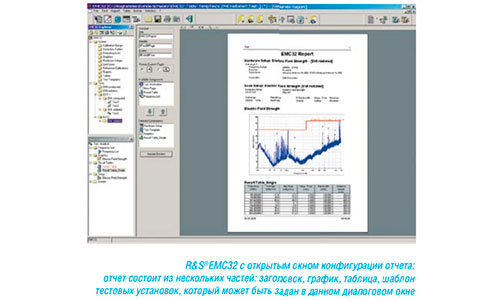

- Отчеты в форматах RTF, HTML или PDF;
- 32-битное ПО для ОС Windows Vista, Windows XP и Windows 2000.
Применение
Важная особенность программного обеспечения R&S®EMC32 в том, что оно может быть оптимально адаптировано для решения различных задач в области электромагнитных измерений.Сертификационные измерения
Предварительно заданные, полностью автоматизированные последовательности измерений обеспечивают возможность легкого и быстрого выполнения и документирования стандартизованных испытаний на ЭМС.
Испытания при разработке
Переключение между ручными и автоматическими измерениями в любой момент времени.
Испытания на соответствие стандартам
Стандартные измерения могут выполняться с помощью предварительно заданных тестовых процедур и встроенной функции контроля (для испытаний на помехоустойчивость) исследуемого устройства.
Групповые испытания
Возможность проведения графических групповых измерений идеально подходит для групповых испытаний.
Калибровка
Параметры отдельных компонентов системы могут отслеживаться с помощью дополнительного следящего генератора или внешнего генератора сигналов. Кроме того, калибровочные данные могут быть импортированы из ASCII-файла или введены вручную.
Характерные особенности
Программное обеспечение R&S®EMC32 поддерживает электромагнитные измерения (EMI, EMS) для следующих устройств:
- Промышленные, научные и медицинские ВЧ-приборы;
- Вещательные приемники и соединительные устройства;
- Бытовая техника и инструменты; Флуоресцентные лампы и осветительные системы;
- Оборудование для информационных технологий;
- Коммуникационное оборудование; Мобильные устройства пользователей; Автомобильное оборудование;
- Военные применения (MIL-STD 461C
Характеристики/системные требования
| Операционная система |
| Windows 7 (32 или 64- битная), Windows Vista 32 битная или Windows XP (SP3) 32 битная |
|
Другие требования |
| Права администратора (для установки ПО) |
| Microsoft Internet Explorer 5.0 или выше |
| ПК с процессором Pentium или другим совместимым (рекомендуется процессор с частотой 3,0 ГГц) |
| 2 Гбайт ОЗУ (Windows 7 или Vista), 1 Гбайт (XP) |
| 500 Мбайт свободного места на жестком диске |
| Монитор с разрешением не менее 1024 x 768 пикселей, 65536 цветов (рекомендуется разрешение 1280 x 1024 пикселей) |
| Интерфейс USB, встроенный в материнскую плату (для защиты ПО с помощью ключа i-Key 1)) |
| Интерфейс шины IEEE от National Instruments с драйвером IEEE488 (рекомендуется версия V2.50) |
Информация для заказа
|
Наименование |
Тип |
Код заказа |
|
Измерительное ПО для базовых испытаний на помехоэмиссию (EMI) |
R&S®EMC32-EB |
1300.7010.02 |
|
Измерительное ПО для базовых испытаний на помехоустойчивость (EMS) |
R&S®EMC32-S |
1119.4638.02 |
|
Испытания на помехоустойчивость в соответствии с автомобильными стандартами и военным стандартом MIL-STD 461 |
R&S®EMC32-K1 |
1147.5493.02 |
|
Испытания на ЭМС в соответствии со стандартами беспроводной связи |
R&S®EMC32-K2 |
1147.5506.02 |
|
Испытания на помехоустойчивость в реверберационных камерах |
R&S®EMC32-K3 |
1147.5512.02 |
|
Автоматические последовательности испытаний на помехоустойчивость |
R&S®EMC32-K4 |
1147.5529.02 |
|
Испытания на помехоустойчивость в соответствии со стандартами MIL-STD 461E, CS 103,104,105 |
R&S®EMC32-K6 |
1147.5541.02 |
|
Общий драйвер для генераторов, измерителей мощности и осциллографов |
R&S®EMC32-K7 |
1144.5134.02 |
|
Интерфейс базы данных для системы Lab Management System |
R&S®EMC32-K8 |
1117.7652.02 |
|
Автоматические испытания на помехоэмиссию |
R&S®EMC32-K10 |
1117.6840.02 |
|
Генератор последовательностей для проведения испытаний на ЭМС |
R&S®EMC32-K11 |
1117.6862.02 |
|
Прикладной интерфейс для пользовательских ВЧ-измерений |
R&S®EMC32-K21 |
1117.7630.02 |
|
Измерение характеристик антенны (диаграмм направленности) |
R&S®EMC32-K22 |
1117.7646.02 |
|
Представление результатов измерения эмиссии в 3D. Расширяет функциональные возможности опции EMC32-K10, в первую очередь при измерениях на стадии разработки продукции, позволяет легко обнаруживать критические положения тестируемого устройства на заданных частотах |
R&S®EMC32-K23 |
1504.9190.02 |
|
Интерактивные измерения помехоэмиссии Расширяет возможности опции EMC32-K10 для измерений в процессе разработки или улучшения характеристик изделия |
R&S®EMC32-K24 |
1518.3202.02 |
|
TD-SCDMA расширение для опции R&S®EMC32-K2 |
R&S®EMC32-K25 |
5600.1040.02 |
|
Испытание устройств LTE с возможностью использования CMW500 и OSP-B155 |
R&S®EMC32-K26 |
1518.1739.02 |
|
Испытания на помехоэмиссию в реверберационных камерах Требуются опции EMC32-K3 и EMC32-K10 |
R&S®EMC32-K33 |
1515.2663.02 |
|
Отчет об испытаниях на помехоэмиссию в соответствии со стандартом GMW 3091/3097 |
R&S®EMC32-K51 |
1504.9026.02 |
|
Испытания на помехоэмиссию в соответствии с MIL-STD |
R&S®EMC32-K56 |
1504.9226.02 |
