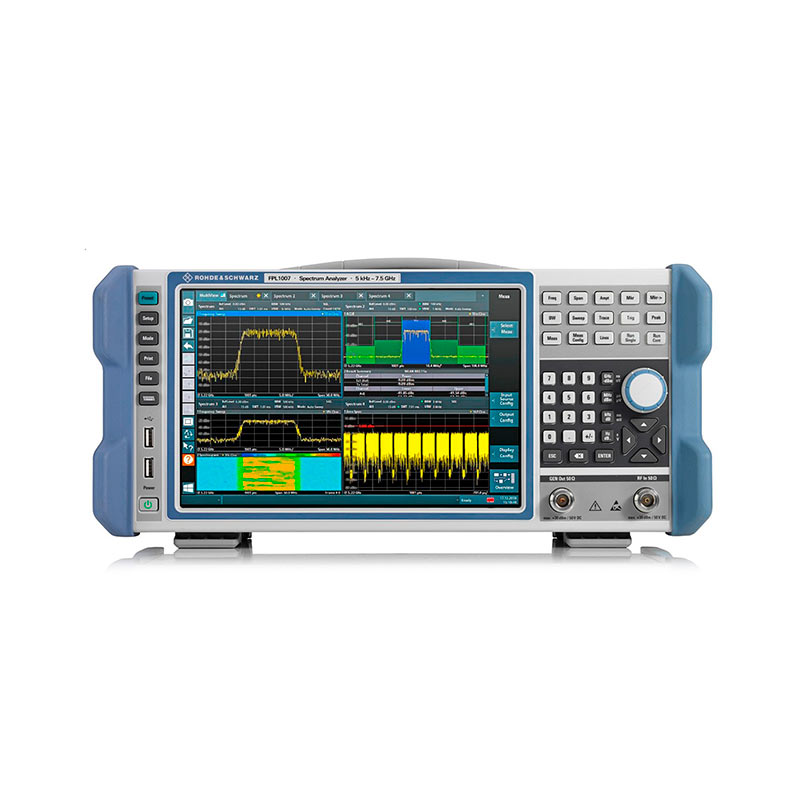

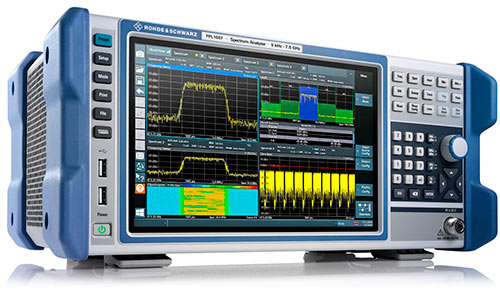

Анализатор спектра R&S®FPL1000, FPL1003

Основные свойства

• Диапазон частот от 5 кГц до 3 / 7,5 ГГц;
• Высокая чувствительность: стандартно до –152 дБм (тип.), до –167 дБм (тип.) с предусилителем;
• Полосы разрешения от 1 Гц до 10 МГц; Полоса анализа до 40 МГц;
• Измерения КШ и КУ;
• АМ/ЧМ/φM демодулятор (разъем для наушников и встроенный динамик);
• Большой дисплей диагональю 10,1 дюйма (26 см);
• Различные варианты питания:
       - От сети переменного тока;
       - От источника постоянного тока;
       - От аккумуляторной батареи;

• Малый вес и габариты.

Характерные особенности

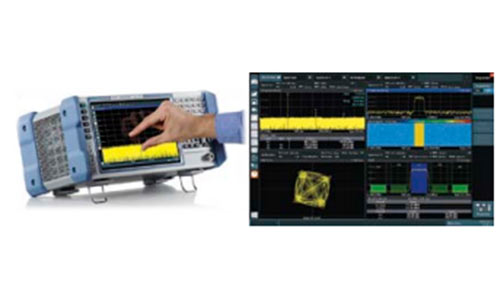

Работать с  анализатором R&S®FPL1000 также просто, как  с  обыкновенным смартфоном. Центральная частота или  опорный уровень настраиваются простыми жестами пролистывания. Мульти-жесты двумя пальцами используются для  изменения полосы обзора или отображаемого уровня мощности, в то время как 10,1-дюймовый экран обеспечивает четкое отображение сигнала.

Кроме того, пользователь может произвольным образом разместить выводимые на  экран результаты измерений. Используя режим отображения MultiView, можно
комбинировать даже различные режимы измерения, а все результаты отображать на одном экране.

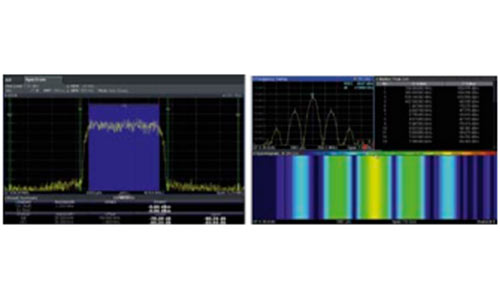

Спектральный анализ.
Даже в своей базовой конфигурации анализатор R&S®FPL1000 по-настоящему универсален. Широкий диапазон спектральных измерительных функций, таких как мощность в канале / в соседнем канале, отношение сигнал/шум, паразитные излучения, гармонические искажения, точка пересечения третьего порядка, коэффициент АМ-модуляции, универсальные маркерные функции. Некоторые функции, которые обычно требуют дорогостоящих опций, например, измерение спектрограмм и узкие полосы разрешения, также включены в базовый блок.

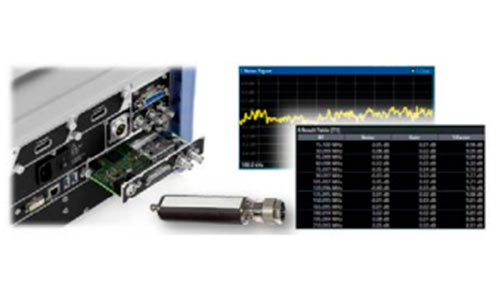

Измерение коэффициента шума и усиления

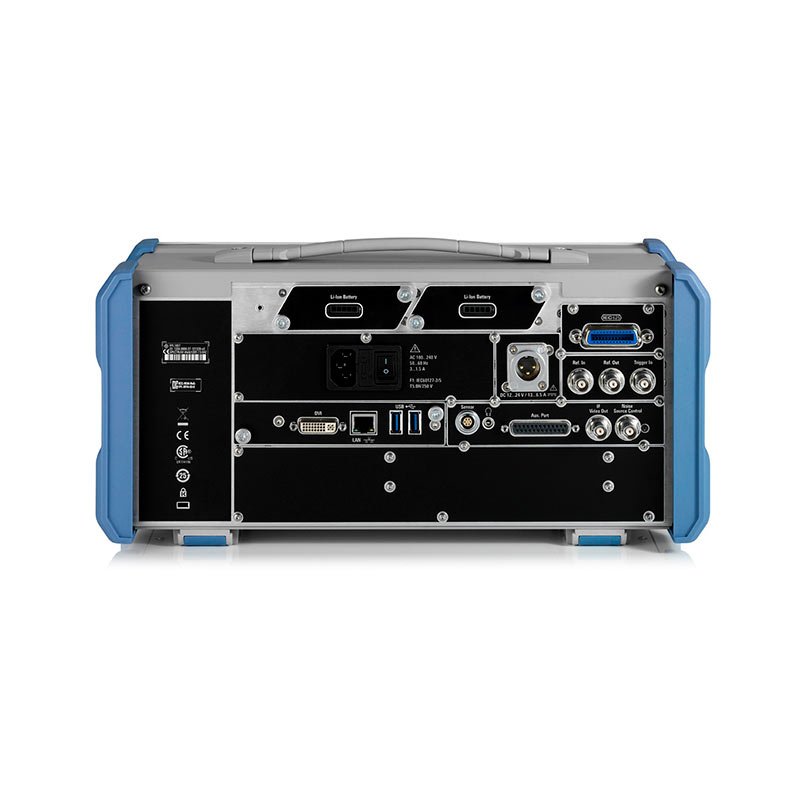

Опция FPL1-K30, совместно с источником (генератором) шума, позволит проводить измерения КШ и  КУ для  различных типов испытываемых устройств с  помощью метода Y-фактора. Источник шума управляется выходом 28 В  на задней панели прибора (опции дополнительных интерфейсов FPL1-B5). А с помощью ВЧ-предусилителя FPL1-B22 можно увеличить чувствительность для измерения параметров устройств с низким КШ.

Анализ аналоговых и цифровых сигналов
FPL1-K7 превращает R&S®FPL1000 в анализатор аналоговой модуляции для сигналов с АМ, ЧМ, φM. Опция векторного анализа сигналовR&S®VSE-K70 позволит анализировать сигналыс цифровой модуляцией. Кроме того, базовый I/Q-анализатор поддерживает представление амплитуды и фазы I- и Q-составляющих в пределах полосы анализа, которую, в  свою очередь, можно опционально расширить с 10 МГц до 40 МГц. I/Q-данные могут быть экспортированы для  проведения дальнейшего анализа с помощью сторонних программных продуктов.

Дополнительные возможности.

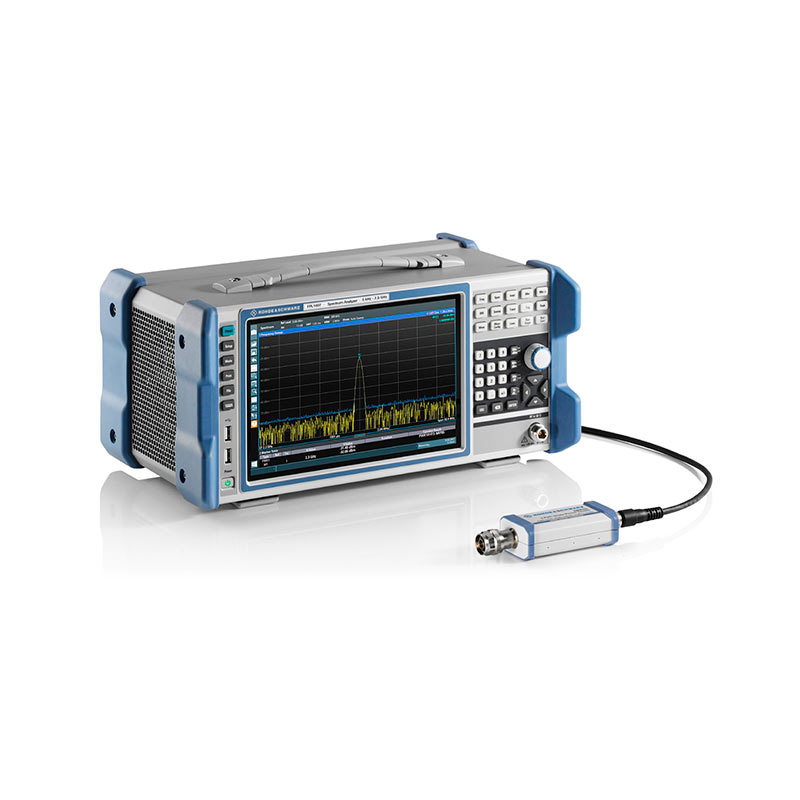

Опция FPL1-K9 позволяет использовать анализатор вместе с  датчиками мощности. Для  подключения датчиков серии R&S®NRP-Zxx потребуется плата дополнительных интерфейсов FPL1-B5, а датчики серий R&S®NRPxxA/S/T можно подключать к USB-разъему на передней панели прибора с использованием адаптера NRP-ZKU. Анализ спектра и режим измерителя мощности работают в полностью параллельном режиме. Малый вес и возможность работы от аккумуляторной батареи позволяют брать его с собой в любое место проведения измерений. При  необходимости аккумулятор обеспечит 3 часа непрерывной работы. Благодаря большому набору принадлежностей анализатор R&S®FPL1000 может использоваться для полевых измерений. Для транспортировки предусмотрена жесткая защитная крышка, и мягкая сумка, а плечевой ремень позволят работать с прибором, не вынимая его из сумки
