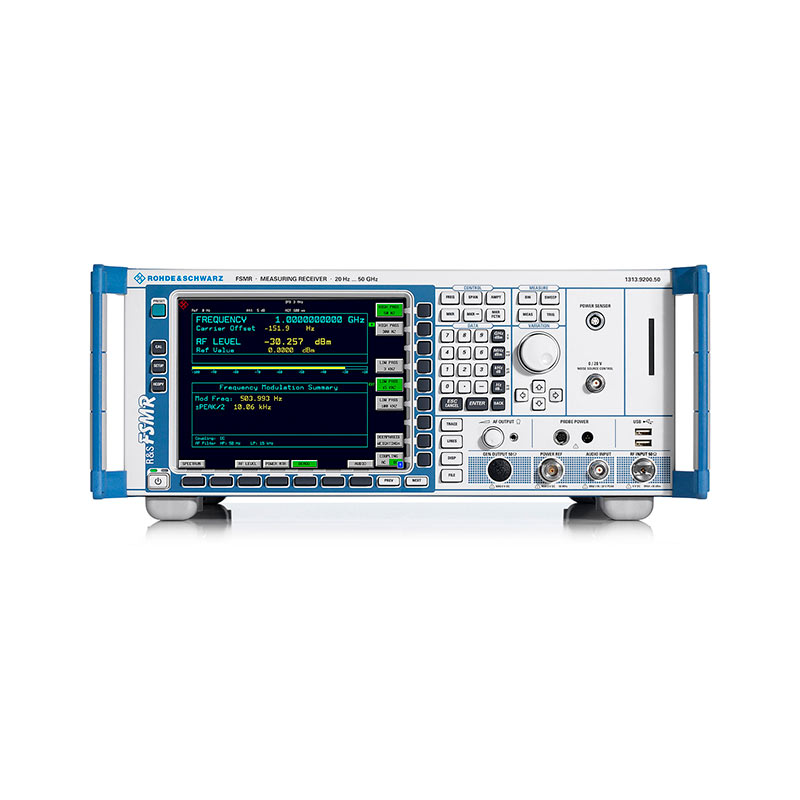

Измерительный приемник R&S®FSMR3, FSMR26, FSMR43, FSMR50

Измерительный приемник R&S®FSMR3, FSMR26, FSMR43, FSMR50
Измерительный приемник R&S®FSMR3, FSMR26, FSMR43, FSMR50

Измерительный приемник R&S®FSMR сочетает в себе функции нескольких инструментов, и был создан специально для выполнения измерений, необходимых для калибровки генераторов сигналов и фиксированных или перестраиваемых аттенюаторов. Прибор настолько легок в использовании, что для выполнения базовых измерений не требуется глубоких специальных знаний.

Отправить запрос
Описание
Характеристики

Основные свойства


  • Диапазон частот от 20 Гц до 3/ 26,5/ 43/ 50 ГГц;
  • Прецизионный калибратор уровня:
  • Поддержка датчиков мощности для повышения точности
  • измерений;
  • Анализ модуляций с погрешностью <1%;
  • Аудиоанализатор с функциями измерения THD и SINAD;
  • Анализ сигналов авиационных систем VOR/ILS;
  • Высокопроизводительный анализатор спектра.



Характерные особенности


Прецизионный калибратор уровня
Благодаря своим техническим характеристикам R&S®FSMR способен измерять и калибровать все наиболее важные параметры генераторов сигналов, например, точность выходного уровня и несущей частоты, точность установки глубины модуляции и девиации, неравномерность АЧХ модуляции
и т.д. Для этого в приборе имеется 2 режима измерений: “RF Power Meter” – для высокоточных измерений мощности, и “RF Level Meter” – для измерений сигналов малой амплитуды (до -140 дБм). Абсолютная мощность и эталонная мощность с высокой точностью измеряются с использованием датчиков мощности (NRP-Z, NRPxA/S/T). В случае использования датчиков NRP-Z27/Z37, имеющих встроенный ответвитель и аттенюатор на пути сигнала, дополнительно будет осуществляться автоматическая коррекция КСВ.

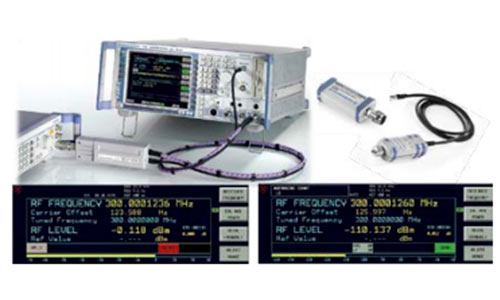

Прецизионный калибратор уровня приемника R&S®FSMR
Анализ модуляции и звуковых сигналов
Измерение сигналов с  AM, ЧМ или ФМ выполняется в режиме анализатора модуляции. R&S®FSMR отображает демодулированный или  входной сигнал не  только во  временной области, но и в виде ВЧ спектра. Прибор позволяет измерять такие стандартные параметры, как коэффициент модуляции, девиация и частота модуляции, модуляционные искажения или  АЧХ. Параметры звукового (аудио) сигнала измеряются либо на  демодулированном сигнале, либо на  сигнале, поступающем на  звуковой вход, с  возможностью селективного отображения гармоник и  паразитных составляющих. Для анализа звуковых сигналов можно использовать различные имеющиеся аудиофильтры, цепи предыскажения и  детекторы. Для  измерения нелинейных искажений (THD) и  SINAD, прибор автоматически настраивается на частоту основной гармоники.

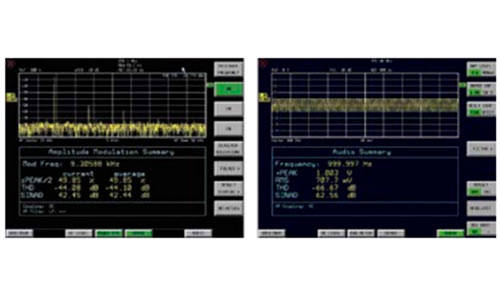

анализ модуляции приемника R&S®FSMR

Анализ сигналов авиационных систем ILS/VOR
Опция FS-K15 превращает R&S®FSMR3 в прецизионный анализатор уровня и модуляции, для проверки и обслуживания инструментальных систем посадки (ILS) и всенаправленных радиомаяков (VOR).
анализ авиационных систем R&S®FSMR
Высокопроизводительный анализатор спектра

Помимо всего прочего, R&S®FSMR это высококлассный анализатор спектра, с полным набором детекторов и широким набором функций: маркерных измерений, измерений гармоник, коэффициента шума и усиления, фазового шума и т.д. А с дополнительным YIG-фильтром, обеспечивает ещё и подавление зеркальной частоты вплоть до микроволнового диапазона


Информация для заказа


Наименование

 Тип

 Код заказа

Измерительный приемник от 20 Гц до 3,6 ГГц

 R&S®FSMR3

 1313.9200.03

Измерительный приемник от 20 Гц до 26,5 ГГц

 R&S®FSMR26

 1313.9200.26

Измерительный приемник от 20 Гц до 43 ГГц

 R&S®FSMR43

 1313.9200.43

Измерительный приемник от 20 Гц до 50 ГГц

 R&S®FSMR50

 1313.9200.50

Принадлежности в комплекте: шнур питания, руководство по эксплуатации, CD с документацией. Для FSMR3: адаптеры ВЧ входа SMA (4012.5837.00) Для FSMR26: адаптеры ВЧ входа 3,5 мм (f) (1021.0512.00) и N(f) (1021.0535.00) Для FSMR43: адаптеры ВЧ входа 2,92 мм (f) (1036.4790.00) и N (f) (1036.4777.00) Для FSMR50: адаптеры ВЧ входа 2,4 мм (f) (1088.1627.02), 2,92 мм (f) (1036.4790.00), и N(f) (1036.4777.00)

Опции

YIG-Преселектор от 3,6 ГГц до 26,5 ГГц, для R&S®FSMR26 (несовместима с FSMR-B23 и FSMR-B223)

 FSMR-B2

 1157.1903.26

YIG-Преселектор от 3,6 ГГц до 43 ГГц, для R&S®FSMR43 (несовместима с FSMR-B23 и FSMR-B223)

 FSMR-B2

 1157.1903.43

YIG-Преселектор от 3,6 ГГц до 50 ГГц, для R&S®FSMR50 (несовместима с FSMR-B23 и FSMR-B223)

 FSMR-B2

  1157.1903.50

YIG-Преселектор с предусилителем 20 дБ: от 3,6 ГГц до 26,5 ГГц, для R&S®FSMR26 (несовместима с FSMR-B23 и FSMR-B2)

 FSMR-B223

  1157.1955.26

Термостатированный кварцевый генератор (OXCO)

 FSU-B4

  1144.9000.02

Следящий генератор от 100 кГц до 3,6 ГГц

 FSU-B9

 1142.8994.02

Аттенюатор для следящего генератора

 FSU-B12

 1142.9349.02

Съемный жесткий диск

 FSMR-B18

 1145.0242.06

Дополнительный жесткий диск

 FSMR-B19

  1145.0394.06

ВЧ-предусилитель от 3,6 ГГц до 26 ГГц, для R&S®FSMR26 (требуется FSU-B25, несовместима с FSMR-B2 и FSMR-B223)

 FSMR-B23

 1157.0907.05

ВЧ-предусилитель 30 дБ: от 100 кГц до 50 ГГц, кроме R&S®FSMR3 (требуется FSU-B25, несовместима с FSMR-B2 и FSMR-B223)

 FSU-B24

  1157.2100.50

ВЧ-предусилитель 20 дБ и электронный аттенюатор 0-30 дБ: от 100 кГц до 3,6 ГГц (требуется FSU-B24, несовместима с FSMR-B2 и FSMR-B223)

 FSU-B25

 1144.9298.02

Векторный анализ сигналов

 FSMR-B73

 1169.5696.02

Измерительный демодулятор сигналов VOR/ILS

 FS-K15

 1302.0936.02

Измерение коэффициента шума и усиления

 FS-K30

  1300.6508.02

Измерение фазовых шумов

 FS-K40

  1161.8138.02

Приложения для измерения сигналов беспроводной связи различных стандартов GSM/EDGE, (более подробно см. спецификацию к прибору)

 FS-K5, K72-K85

  xx

Набор для калибровки вносимого ослабления

 FSMR-Z2

 1169.4954.02

Дополнительные принадлежности

IEC/IEEE-кабель, длина 1 м / 2 м

 R&S®PCK

 0292.2013.хх

Комплект для монтажа в 19-дюймовую стойку

 R&S®ZZA-411

 1096.3283.00

Комплект для установки на телескопические рельсы (только совместно с ZZA-411)

 R&S®ZZA-T45

 1109.3774.00

Для R&S®FSMR26





Адаптер ВЧ входа N (male)



 1021.0541.00

Адаптер ВЧ входа 3,5 мм (male)



 1021.0529.00

Измерительный кабель с адаптером ВЧ входа N (m) и 3,5 мм (m) R

 R&S®FSE-Z15

 1046.2002.02

Для R&S®FSMR43 и FSMR50

Адаптер ВЧ входа N (male)



 1036.4783.00

Адаптер ВЧ входа K (female)



 1036.4790.00

Адаптер ВЧ входа K (male)



 1036.4802.00





Для приобретения измерительного приемника R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
Основные технические характеристики
Частотный диапазон
R&S®FSMR3 (N(f))
от 20 Гц до 3,6 ГГц DC coupled от 1 МГц до 3,6 ГГц AC coupled
R&S®FSMR26 (адаптер порта APC3,5мм/N(f))
от 20 Гц до 26,5 ГГц DC coupled от 10 МГц до 26,5 ГГц AC coupled
R&S®FSMR43 (адаптер порта 2,92 мм/N (f))
от 20 Гц до 43 ГГц DC coupled
R&S®FSMR50 (адаптер порта 2,4 /2,92 мм (f))
от 20 Гц до 50 ГГц DC coupled
Стабильность опорного генератора (старение)
Стандартно
1 × 10–7 /год
с опцией FSU-B4
3 × 10–8 /год
Режим приемника
Частотомер
Чувствительность
-120 дБм (10 кГц – 26,5 ГГц)-100 дБм (26,5 ГГц – 50 ГГц)
Разрешение
0,001 Гц
Измерение мощности с использованием датчиков мощности R&S®NRPxxA/S/T и NRP-Z27/-Z37 Диапазон частот и уровней см. характеристики датчиков мощности
Макс. мощность
Средняя
0,5 Вт (+27 дБм) режим CW 1 Вт (+30 дБм) макс. 10 минут
Импульсная
30 мкВт
Диапазон мощности с использованиемNRP-Z27/-Z37
4 мкВт – 400 мВт(-24 дБм до +26 дБм) до 1 Вт(+30 дБм) макс. 10 минут
Измерение мощности с использованием внутреннего приемника
Диапазон частот
От 100 кГц до 3,6/26,5/43/50 ГГц
Формат данных
дБ, дБм
Диапазон уровней
от -130дБм до +30 дБм от -140 дБм с опц. FSU-В25
Измерение модуляций
АМ Глубина модуляции
от 0 % до 100 %
АМ Погрешность измерения
0,4% в диапазоне 90 Гц – 150 Гц 1% в диапазоне 10 Гц – 50 кГц
ЧМ Девиация частоты
макс. 50 кГц при f <10 МГц макс. 5 МГц при f 10 МГц-50 ГГц
ЧМ Погрешность измерения
< 1% в диапазоне 10 Гц – 100 кГц < 3% в диапазоне 100кГц -200 кГц
ФМ Девиация частоты
макс. 1000 рад. (200кГц – 10 МГц) макс. 10’000 рад. (при f≥ 10 МГц)
ФМ Погрешность измерения
< 1%
Аудиоизмерения
Импеданс
50 Ω / 1 МΩ
Максимальный уровень
Импеданс 50 Ω
макс. мощность < 1 Вт
Импеданс 1 МΩ
макс. пик. напряжение < 20 В
Количество диапазонов
2
Погрешность измерения
Измерения THD
< 0,5 дБ, тип. 0,2 дБ
Измерения SINAD
< 0,5 дБ
Аудиочастотомер
Диапазон частот
20 Гц – 250 Гц
Чувствительность
5 мВ
Разрешение
6 разрядов
Аудиофильтры
НЧ-фильтры
3/ 15/ 23/ 100 кГц
ВЧ-фильтры
20/ 50/ 300 Гц
Режим анализатора спектра
Разрешающая способность по частоте
0,01 Гц
Полосы разрешения
Стандартные (по уровню -3 дБ)
FSMR3, 26, 50
от 10 Гц до 20 МГц, 50 МГц
FSMR43
от 10 Гц до 10 МГц
БПФ-фильтры (по уровню -3 дБ)
от 1 Гц до 30 кГц
ЭМС-фильтры (по уровню -6 дБ)
200 Гц, 9 кГц, 120 кГц
Канальные (по уровню -3 дБ)
от 100 Гц до 5 МГц
Спектральная чистота (однополосный фазовый шум) несущая 640 МГц
Отстройка 1 кГц
< –116 дБн (1 Гц), -124 дБн (тип.)
Отстройка 10 кГц
< –128 дБн (1 Гц), -133 дБн (тип.)
Отстройка 1 МГц
< –140 дБн (1 Гц), -146 дБн (тип.)
Отображаемый средний уровень шума (DANL)
Без предусилителя
FSMR3
от 20 МГц до 2 ГГц < –156 дБм тип. < –158 дБм тип.
FSMR26, 43, 50
от 20 МГц до 2 ГГц < –156 дБм тип.
С вкл. предусилителем FSMR-B23
FSMR26
от 3,6Гц до 8 ГГц < –163 дБм тип.
С вкл. предусилителем FSU-B24
FSMR26, 43, 50
от 20 МГц до 2 ГГц < –166 дБм тип.
С вкл. предусилителем FSU-B25
Для всех
от 20 МГц до 2ГГц < –162 дБм тип.
Точка пересечения 3-го порядка (TOI)
До +27 дБм (тип.)
Общая погрешность измерения
от 0,3 дБ до 1,8 дБ
Следящий генератор (FSU-B9)
Диапазон частот
от 100 кГц до 3,6 ГГц
Уровень сигнала
от-30 дБм до +5 дБм от-100 дБм до +5 дБм (опц.-В12)
Тип модуляции
I/Q, AM, FM
Общие параметры
Дисплей
21 см (8,4 дюйма), цветной
Диагональ
SVGA, 800 × 600 пикселей
Разрешение
Питание
Сеть переменного тока
100-240 В, 50-400 Гц
Потребляемая мощность
тип. 150 ВА
Габаритные размеры Ш-В-Г (мм)
435 мм × 192 мм × 460 мм
Масса (без опций)
R&S®FSMR3
14,6 кг
R&S®FSMR26
16,5 кг
R&S®FSMR43, 50
16,8 кг
