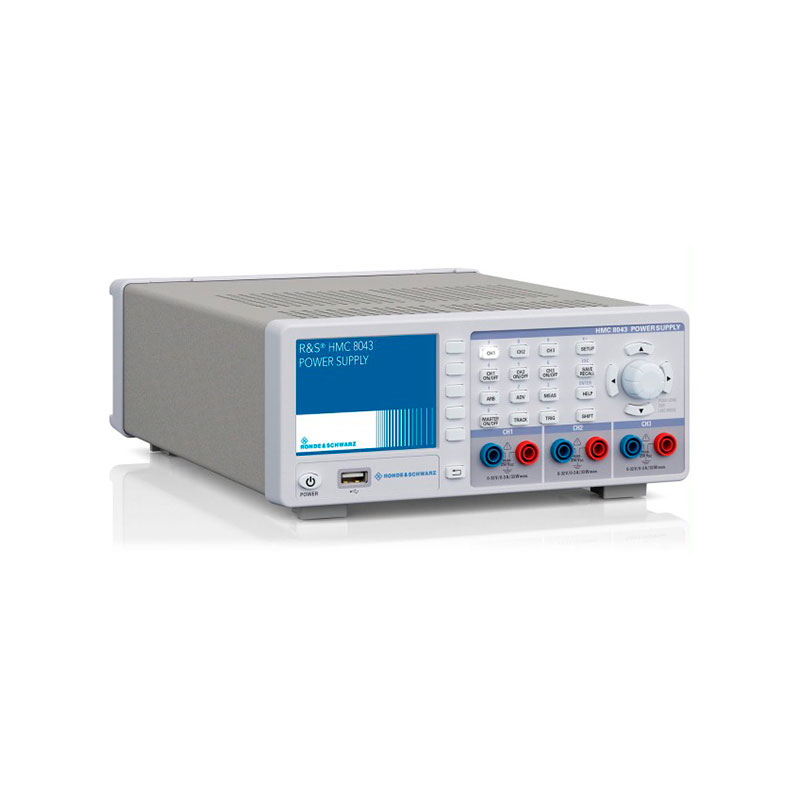

Источники питания. Серия R&S®HMC804х (HMC8041, HMC8042, HMC8043)

Принцип действия источников питания серии R&S®HMC804x основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы автоматического регулирования. Приборы оборудованы цифровым измерителем тока и напряжения, позволяющим одновременно контролировать оба параметра, значения которых отображаются на цифровом дисплее. Набор различных защитных функций предотвращает повреждение прибора и ИУ

Отправить запрос
Описание
Характеристики

Основные свойства

  • Низкий уровень остаточных пульсаций;
  • Возможность включения каналов в различных последовательностях;
  • Возможность соединения каналов последовательно или параллельно с целью получения более высоких напряжений или токов;
  • Возможность питания симметричных цепей;
  • Возможность формировать напряжения / токи произвольной формы в каждом канале (функция EasyArb);
  • Возможность моделирования кривой запуска (функция Easy-Ramp);
  • Возможность фиксации нескольких каналов для отслеживания параметров друг друга (функция FuseLink);
  • Различные функции защиты:
  • - от перенапряжения (OVP);
    - от перегрузки (OPP);
  • Возможность сохранения настроек прибора, кривых произвольной формы, измеренных данных и снимков экрана;
  • Интерфейсы USB, LAN, опционально GPIB.


Семейство источников серии R&S®HMC




HMC8041

HMC8042

HMC8043

Количество каналов

1

2

3

Выходное напряжение

0 – 32 В

Выходной ток

0-10 А

0-5 А

0 – 3 А

Мощность на канал

100 Вт

50 Вт

33 Вт

Суммарная мощность

100 Вт


Характерные особенности

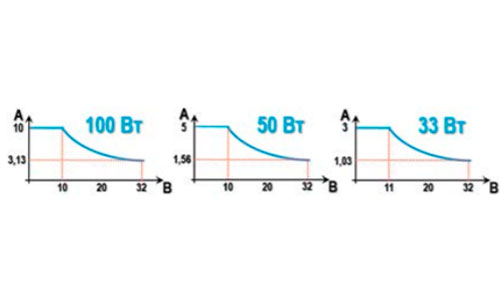

В источниках питания серии R&S®HMC804x все каналы гальванически изолированы, не заземлены и защищены от перегрузки и  короткого замыкания. В  зависимости от  типа прибора интеллектуальная система управления питанием обеспечивает определенные значения тока и  напряжения для  обеспечения соответствующей максимальной выходной мощности в канале.
Значение тока и напряжения R&S®HMC804x
Работа в различных режимах

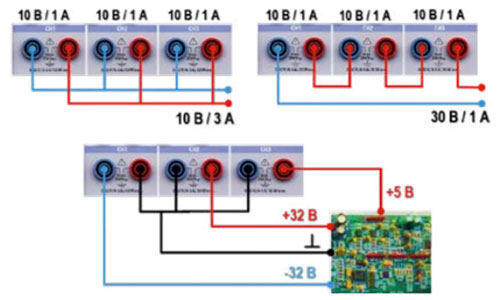

В зависимости от  подключенной нагрузки источники питания серии R&S®HMC804x могут работать как  в  режиме постоянного тока, так и  в  режиме постоянного напряжения. Встроенные цифровые измерители позволяют одновременно контролировать оба параметра. Для 2-х и 3-канальных приборов доступны различные комбинации подключений каналов, при  их последовательном или  параллельном соединении, позволяя получить более высокие значения тока или напряжения. Кроме того, объединение каналов позволит обеспечивать питание симметричных цепей, например, +32 В / -32 В.


Работа в различных режимах R&S®HMC804x

Функция произвольного сигнала (EasyArb)
В приборах поддерживается генерация сигналов произвольных форм токов и напряжений, соответствующих своим спецификациям.

Функция Easy-Ramp
При включении каналов увеличение тока и  напряжения до заданных значений будет практически линейным, позволяя моделировать так называемую кривую запуска.

Активация каналов в различных последовательностях
Данная функция позволяет пользователю автоматически включать доступные каналы и регулировать задержку по времени в диапазоне от 1 мс до 10 с. (Данную функцию нельзя использовать одновременно с  генерацией произвольного сигнала).

Различные функции защиты
Для обеспечения безопасной работы приборы оснащены функциями защиты от  перенапряжения (OVP), защиты от перегрузки (OPP), функциями слежения (TRACK) и  связи электронных предохранителей (Fuse Linking), позволяя логически связать каналы, для  настройки / отключения определенных каналов при достижении одним из них своих предельных значений.

Удобство эксплуатации

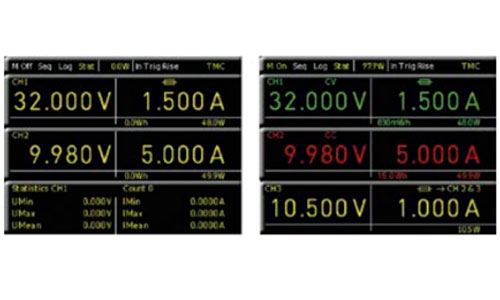

Источники питания R&S®HMC804x оснащены TFT-дисплеем, на который выводится вся необходимая информация о состоянии прибора. В  зависимости от  режима работы индикация соответствующего активного канала будет переключаться на зеленую (CV – режим стабилизации напряжения) или на красную (СС) – режим стабилизации тока.
TFT-дисплей R&S®HMC804x

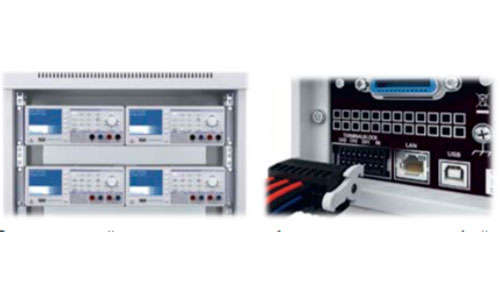

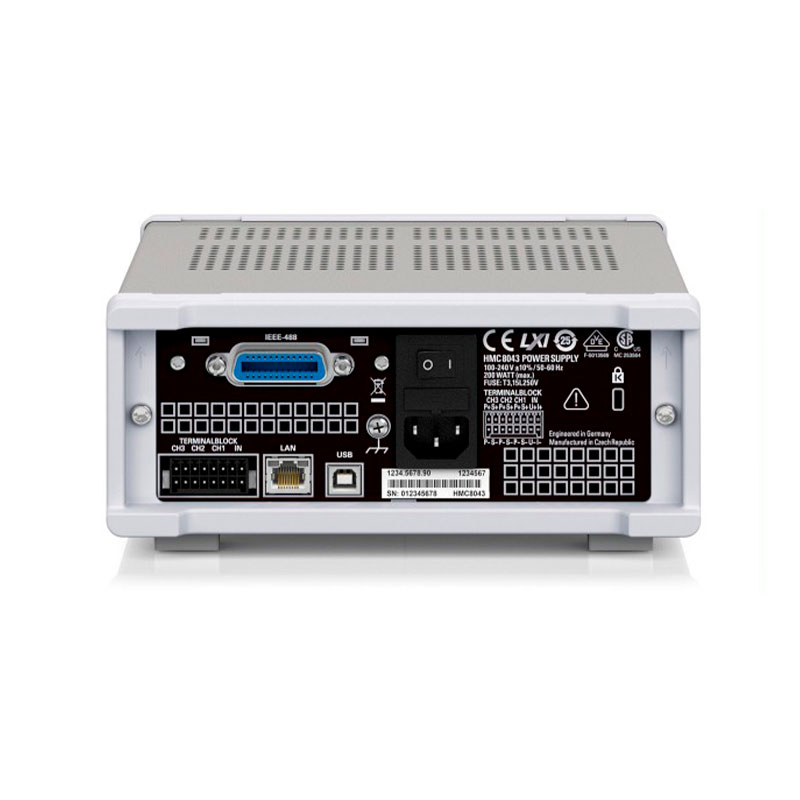

Источники питания позволяют пользователям сохранять снимки экрана, измеренные данные (формат файла CSV/ TXT) и пользовательские настройки. Снимки экрана можно сохранять только на внешний USB-носитель. При использовании источников в 19-дюймовых измерительных стойках, для  удобства подключения на  задней панели приборов предусмотрен специальный разъем выводов TERMINAL BLOCK (включая линии SENSE  – для  компенсации падения напряжения на  линиях питания до  нагрузки). Подключение проводов осуществляется при помощи дополнительного разъема HZC40.
дополнительный разъем HZC40.
В стандартной комплектации приборы оснащены интерфейсами LAN и USB. Опционально доступен GPIB.


Информация для заказа


Наименование

Тип

Код заказа

Источник питания: 2 канала, 0-32В/ 0-5А,0-10А

HMP2020

3629.6718.02

Источник питания: 3 канала, 0-32В / 0-5А

HMP2030

3629.6718.03

Источник питания: 3 канала, 0-32В / 0-10А

HMP4030

3629.6776.03

Источник питания: 4 канала, 0-32В / 0-10А

HMP4040

3629.6776.04

Аксессуары и принадлежности





Интерфейсная плата RS-232/USB

HO720

3594.3660.02

Интерфейсная плата IEEE-488 (GPIB)

HO740

3622.3194.02

Силиконовые измерительные провода (черные), 5 шт.

HZ10S

3594.3877.02

Силиконовые измерительные провода (красные), 5 шт

HZ10R

3594.3860.02

Силиконовые измерительные провода (синие), 5 шт.

HZ10B

3594.6301.02

Интерфейсный кабель (USB), 1,8 м

HZ13



Кабель GPIB, 2 м

HZ72

3594.4296.02

Комплект для монтажа в 19’’-стойку, высота 2HU (для HMP2020/HMP2030)

HZ42

3622.3207.02

Комплект для монтажа в 19’’-стойку, высота 4HU (для HMP4030/HMP4040)

HZP91

5800.0939.02




Для приобретения источников питания R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
Основные характеристики
Диапазон напряжения постоянного тока
от 0 до 32 В
Разрешающая способность
1 мВ
Диапазон силы постоянного тока
HMC8041
от 0 до 10 А
HMC8042
от 0 до 5 А
HMC8043
от 0 до 3 А
Разрешающая способность
HMC8041
0,5 мА (I<1 A) 1 мА (I>1 A)
HMC8042, HMC8043
0,1 мА (I<1 A) 1 мА (I>1 A)
Максимальная мощность на канал
HMC8041
100 Вт 32 В / 3,13 А 10 В / 10 А
HMC8042
50 Вт 32 В / 1,56 А 10 В / 5 А
HMC8043
33 Вт 32 В / 1,03 А 11 В / 3 А
Суммарная мощность
100 Вт
Защита от перенапряжения(OVP) /
регулируется для каждого канала
Защита от перегрузки /OPP)
регулируется для каждого канала
Электронный предохранитель
время срабатывания < 10 мс
Режим стабилизации постоянного напряжения / стабилизации постоянного тока
Погрешность установки напряжения
HMC8041, HMC8042
<0,03% +5 мВ
HMC8043
<0,02% +3 мВ
Погрешность установки тока
HMC8041, HMC8042
<0,03% +0,3 мА
HMC8043
<0,03%+0,2 мА
Уровень пульсаций (в полосе до 20 МГц)
HMC8041
1 мВ СКЗ 5 мВ пик-пик <1 мА СКЗ
HMC8042, HMC8043
450 мкВ СКЗ / 4 мВ пик-пик <1 мА СКЗ
Компенсация сопротивления проводов (Sense)
1 В
Время восстановления после изменения нагрузки (10%-90%)
<1 мс
Погрешность измерения напряжения
<0,05% + 2 мВ
Погрешность измерения тока
HMC8041
<0,15%+2 мА
HMC8042
<0,05%+4 мА
HMC8043
<0,05%+2 мА
Режим произвольного сигнала “EasyArb”
Устанавливаемые параметры
напряжение, ток, время
Количество точек
512
Время пребывания
от 10 мс до 600 с
Частота повторения
непрерывный или пачками с 1-255 повторениями
Запуск
вручную с клавиатуры или посредством интерфейса
Прочие данные
Дисплей:
3,5 дюйма, 320х240 пикселей / QVGA
Выходные разъемы: Передняя панель Задняя панель
4-мм гнезда (разъемы SENSE в модели HMC8041) 16-контактный блок выводов WAGO (линии SENSE доступны для моделей HMC8042/8043)
Память
Внутренняя (512 кбайт) Внешняя (USB memory sticks)
Интерфейсы
Стандартно LAN, USB, опционально GPIB
Питание
100-240В, 50-60Гц
Потребляемая мощность
200 Вт
Габаритные размеры (Ш-В-Г):
222 мм – 88 мм – 280 мм
Масса:
2,6 кг
