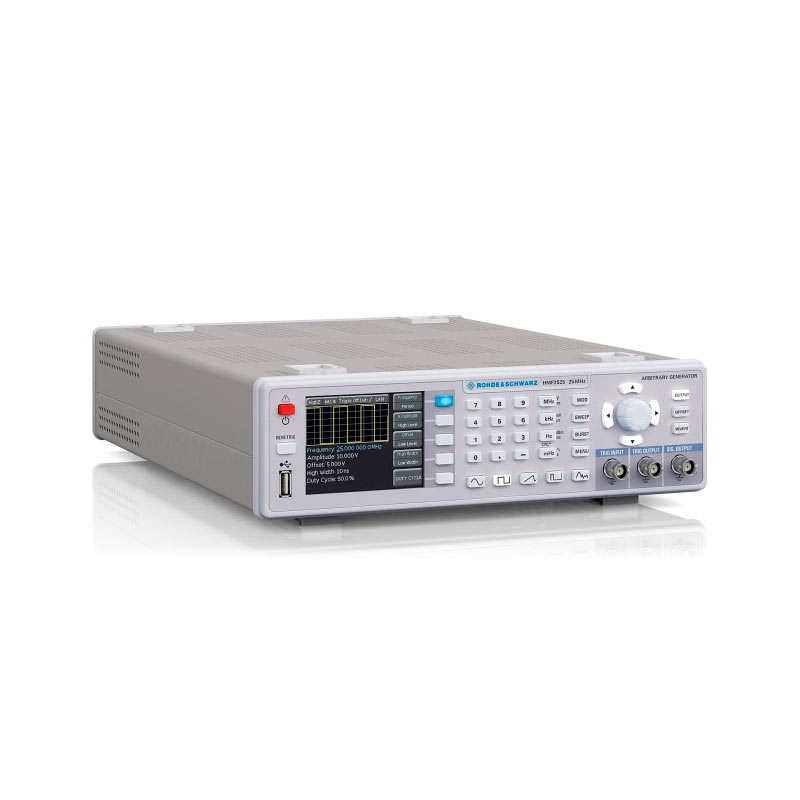

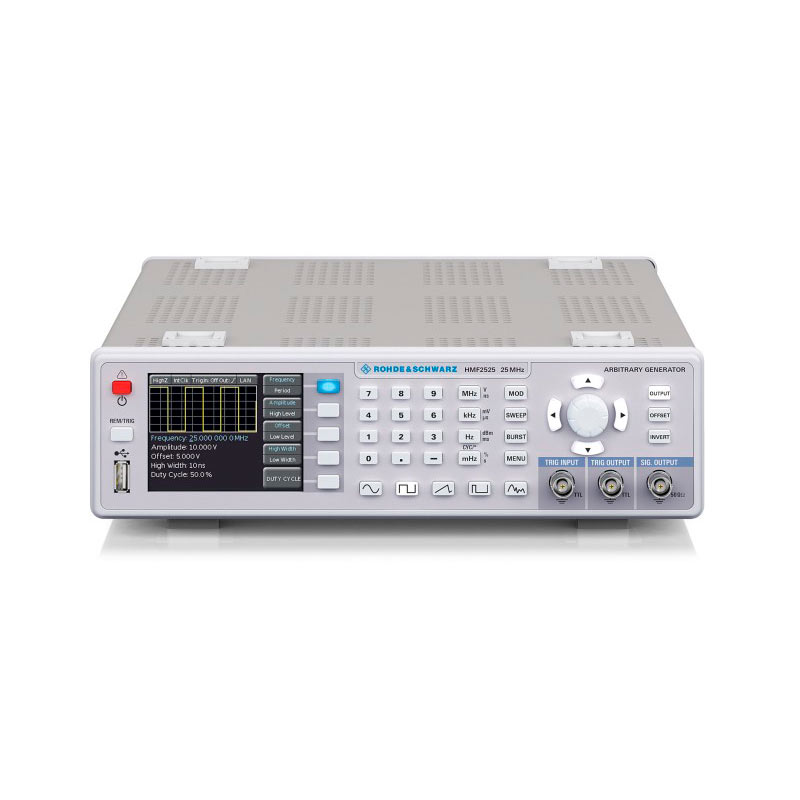

Генератор сигналов произвольной формы R&S®HMF2525 / HMF2550
Генераторы сигналов произвольной формы (Arbitrary Function Generator) предоставляют пользователю средство для быстрого и исчерпывающего испытания его продукции. При этом пользователь получает не только полный набор стандартных форм сигналов, но и многообразие сигналов произвольной формы. Проводя испытания на реалистичных сигналах, можно убедиться, что испытуемые устройства правильно работают с сигналами, которые встречаются в реальных условиях, прежде чем потребитель запустит их в серию
Основные свойства
- Частотный диапазон от 10 мкГц до 25/50 МГц;
- Выходное напряжение от 5 мВ до 10 В (пик-пик);

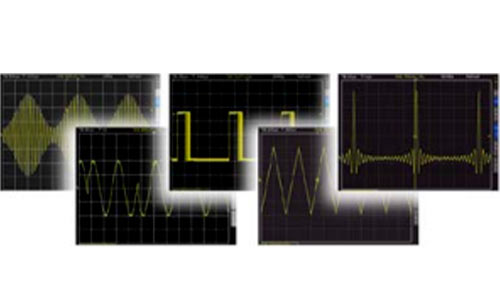

- Стандартные формы: синус, прямоугольный, импульсный, пилообразный;
- Виды модуляции: АМ, ЧМ, ФМ, ШИМ, ЧМн;
- Сигналы произвольной формы: треугольный, шум, кардиосигнал, экспонента;
- Режим качания частоты (свипирование);
- Пакетный режим (BURST);
- Графическое отображение устанавливаемых параметров.
Характерные особенности
Работа генераторов основана на принципе прямого цифрового синтеза формы сигнала. Преимущества этого принципа проявляются в параметрах выходного сигнала: от точности частоты синусоидального сигнала и длительности фронта/среза прямоугольного, до линейности сигнала пилообразной формы. В дополнении к стандартным сигналам в приборах представлен мощный функционал для формирования произвольных сигналов. Произвольные формы сигналов, помимо уже предустановленных, могут быть сформированы различным ПО (например HMExplorer) и переданы в прибор по имеющимся интерфейсам или в формате “CSV” через расположенный на передней панели разъем USB. Более того, сохраненные осциллограммы, полученные, например, с помощью осциллографа, могут быть загружены также с помощью USB-носителя. Все параметры, включая текущий сигнал, одновременно отображаются на TFT-дисплее. Интерактивные, подсвеченные клавиши обеспечивают характерную для приборов HMF простоту эксплуатации.
Информация для заказа
|
Наименование |
Тип |
|
Генератор сигналов произвольной формы (25 МГц) |
HMF2525 |
|
Генератор сигналов произвольной формы (50 МГц |
HMF2550 |
|
Интерфейсная плата RS-232/USB (входит в стандартный комплект) |
HO720 |
|
Интерфейсная плата Ethernet/USB |
HO732 |
|
Интерфейсная плата IEEE-488 (GPIB) |
HO740 |
|
Кабель USB (длина 1,8 м) |
HZ13 |
|
Интерфейсный кабель (последовательный) 1:1 |
HZ14 |
|
Т-образный BNC разъем (переходник): вилка – два гнезда |
HZ26 |
|
Кабель BNC (длина 0,5 м / 1 м) |
HZ33 / HZ34 |
|
Кабель GPIB (длина 2 м) |
HZ72 |
|
Адаптер для 19-дюймовой измерительной стойки |
HZ42 |
Для приобретения генератора сигналов произвольной формы R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
