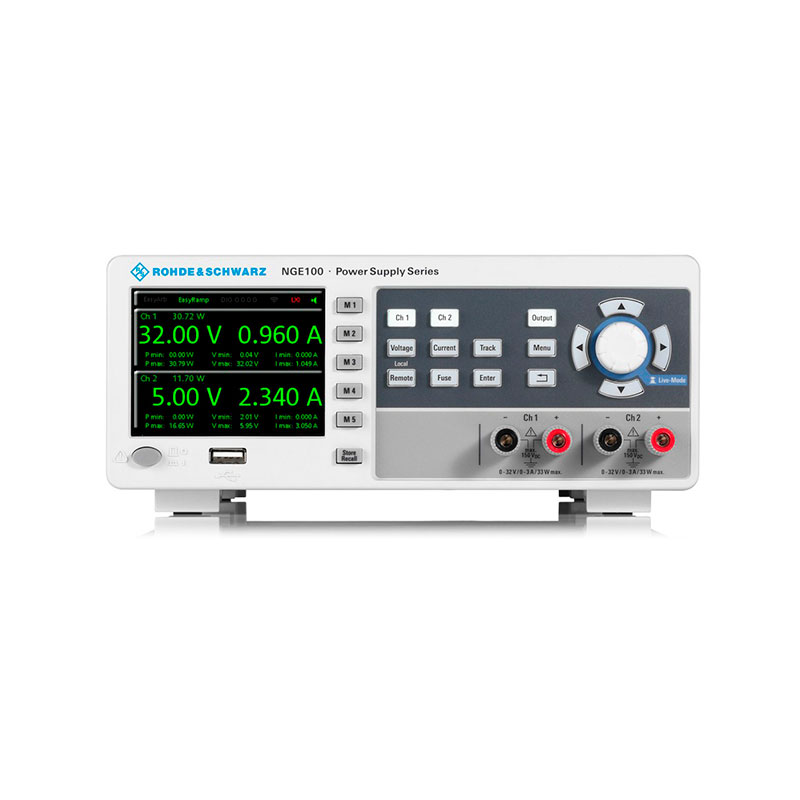

Источники питания. Серия R&S®NGE100 (NGE102, NGE103)

Основные свойства

• Разрешающая способность: 10 мВ / 1 мА;
• Низкий уровень остаточных пульсаций: <1,5 мВ / <1 мА;
• Различные функции защиты:
- электронный предохранитель (OCP);
- защита от перенапряжения (OVP);
- защита от превышения мощности (OPP);
- защита от превышения температуры (OTP);

• Возможность объединения каналов с целью получения более высоких напряжений, токов или для питания симметричных цепей;
• Возможность формирования выходного сигнала произвольной формы (функция EasyArb);
• Возможность фиксации нескольких каналов для отслеживания параметров друг друга (функция FuseLink);
• Удобство эксплуатации:
- Цветовая кодировка рабочих состояний;
- Функции слежения и связи;
- 5 кнопок памяти для сохранения/вызова настроек;

• Уникальный для приборов данного класса беспроводной LAN-интерфейс (NGE-K102).

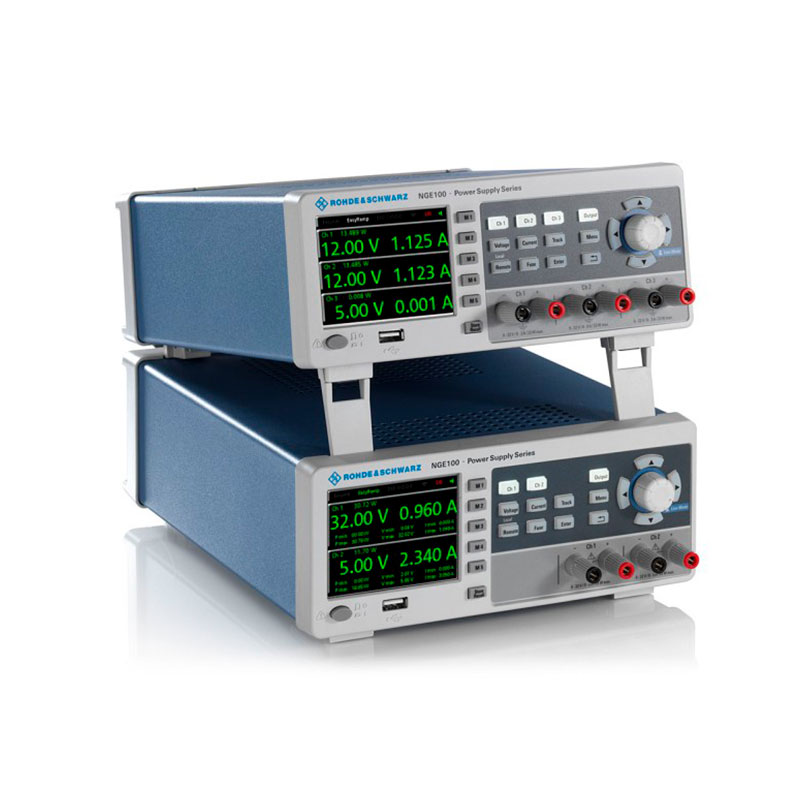

Семейство источников серии R&S®NGE100

Характерные особенности

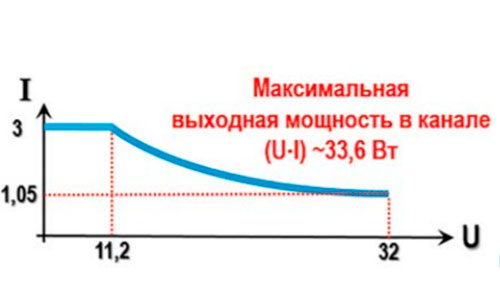

Выходные разъемы на передней панели источников питания могут стыковаться с 4 мм штекерными вилками типа "банан" или с их помощью можно зажать зачищенный кабель. Все каналы гальванически изолированы, не  заземлены и защищены от перегрузки и короткого замыкания. Каналы имеют одинаковые электрические параметры по напряжению, току и мощности. Система управления питанием ограничивает устанавливаемые значения тока и напряжения для предотвращения превышения максимальной выходной мощности.

Работа в различных режимах
Каждый отдельный канал может рассматриваться как отдельный источник питания. Поскольку все каналы электрически эквивалентны, ими можно легко комбинировать, соединяя последовательно или  параллельно, для  получения более высоких значений тока или  напряжения. Объединение каналов, также может пригодиться, например, для питания симметричных цепей.

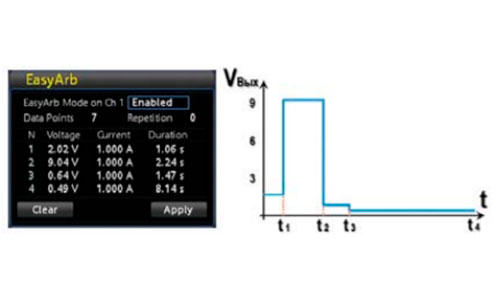

Функция произвольного сигнала (EasyArb)
Данная функция позволяет получать выходной сигнал практически любой формы (функция доступна только для канала 1). Устанавливаются значения напряжения, тока и времени (длительность на одну точку).

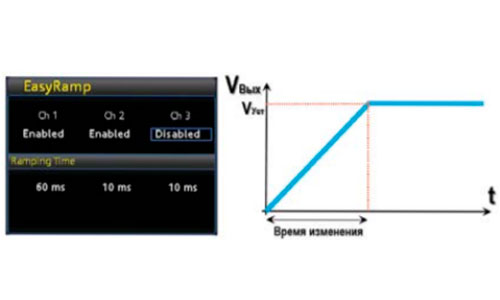

Функция Easy-Ramp
Этот режим позволяет избежать резкого роста питающего напряжения. Увеличение напряжения до заданных значений будет практически линейным, позволяя моделировать так называемые рабочие условия. Время изменения регулируется в пределах от 10 мс до 10 с.

Функции слежения и связи
  Функция слежения (TRACK) позволяет одновременно изменять напряжение на выбранных каналах, а функция связи электронных предохранителей (Fuse Linking) позволяет настроить источник питания на отключение определенных каналов при достижении одним из них своего предельного значения.

Удобство эксплуатации

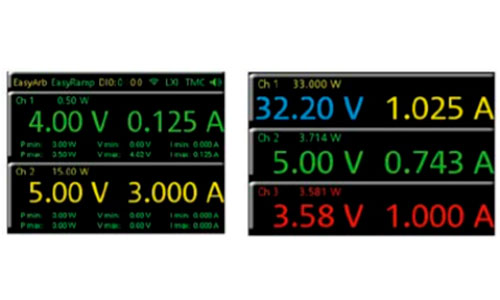

Источники питания R&S®NGE100 оборудованы 3,5-дюймовым дисплеем, на котором отображается информация о рабочем режиме прибора, в  том числе выходная мощность и  состояние всех защитных функций. Цветовая кодировка рабочих состояний помогает контролировать рабочий процесс:
- Зеленый – активный канал в режиме постоянного напряжения;
- Красный – активный канал в режиме постоянного тока;
- Синий – режим настройки канала;
- Желтый – неактивный канал.

Наиболее часто используемые настройки прибора могут быть легко сохранены/вызваны с помощью пяти клавиш памяти на передней панели.

Дистанционное управление
Источниками питания серии R&S®NGE100 можно управлять дистанционно, обеспечивая их работу в  составе тестовых систем, используя стандартные SCPI-команды. В стандартной комплектации приборы оснащены USB интерфейсом. Альтернативным вариантом может служить сетевой LANинтерфейс (NGE-K101), который может быть активирован пользователем с помощью ключевого кода (заказываемого отдельно). Кроме того, для источников доступна опциональность беспроводного LAN-интерфейса (NGE-K102).
