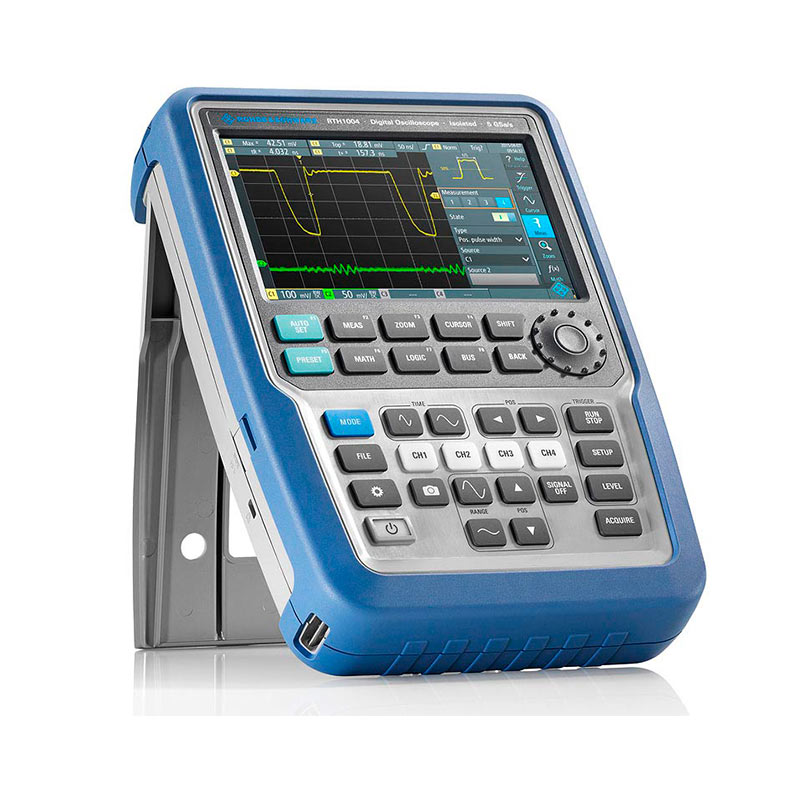

Портативные осциллографы R&S®RTH (RTH1002, RTH1002-B221, RTH1002-B222, RTH1002-B223, RTH1002-B224, RTH1004)

При отладке встраиваемых систем в лаборатории или анализе комплексных проблем в промышленных зонах осциллографы серии R&S®RTH обеспечивают возможности и гибкость работы, необходимую для отладки любых типов электронных систем, объединяя характеристики и возможности лабораторного осциллографа, с компактностью и прочностью работающего от аккумулятора портативного устройства

Отправить запрос
Описание
Характеристики

Семейство R&S®RTH


 Модель  Полоса пропускания  Каналы  Частота дискретизации  Память
 RTH1002  60 МГц  2 осциллографических 1 мультиметр  До 5 ГВыборок/с  До 500 тыс. точек
 RTH1002-B221  100 МГц  2 осциллографических 1 мультиметр  До 5 ГВыборок/с  До 500 тыс. точек
 RTH1002-B222   200 МГц  2 осциллографических 1 мультиметр  До 5 ГВыборок/с  До 500 тыс. точек
 RTH1002-B223  350 МГц  2 осциллографических 1 мультиметр  До 5 ГВыборок/с  До 500 тыс. точек
 RTH1002-B224  500 МГц  2 осциллографических 1 мультиметр  До 5 ГВыборок/с  До 500 тыс. точек
 RTH1004  60 МГц  4 осциллографических  До 5 ГВыборок/с  До 500 тыс. точек
 RTH1004-B241  100 МГц  4 осциллографических  До 5 ГВыборок/с  До 500 тыс. точек
 RTH1004-B242  200 МГц  4 осциллографических  До 5 ГВыборок/с  До 500 тыс. точек
 RTH1004-B243  350 МГц  4 осциллографических  До 5 ГВыборок/с  До 500 тыс. точек
 RTH1004-B244  500 МГц  4 осциллографических  До 5 ГВыборок/с  До 500 тыс. точек


С помощью опций B221-B244 можно расширить имеющиеся полосы пропускания (исключая модели 500 МГц – см. раздел информация для заказа).

Основные свойства

  • Множество приборов в одном: осциллограф, логический анализатор, анализатор протоколов, регистратор данных, цифровой мультиметр, частотомер, анализатор спектра;
  • Каналы с гальванической развязкой;
  • 14 типов запуска обеспечивают достаточную гибкость для точного выделения требуемого сигнала;
  • Высокоскоростной сбор данных с функцией архива;
  • 33 функции автоматических измерений;
  • Поддержка microSD-карт и USB-устройств;
  • Более 4 часов работы от аккумулятора;
  • Ударопрочный пыле-влагозащищенный прорезиненный корпус;
  • Удобные органы управления позволяют работать с прибором вне помещений, не снимая перчаток;
  • Максимальная безопасность в любых средах: CAT IV 600 В/ CAT III 1000 В;
  • Дистанционное управление с использованием проводных и беспроводных технологий для измерений с повышенными требованиями к безопасности;
  • Цветной емкостной сенсорный дисплей диагональю 7 дюймов;
  • Масса 2,4 кг.


Характерные особенности


Безопасные измерения в силовой электронике. Поиск неисправностей в  промышленных зонах сопряжен со многими трудностями. Отладка электронных систем на современном производственном участке может потребовать анализа низковольтных цифровых сигналов, а также проверки качества сети питания 380 В  или коэффициента полезного действия электроприводов. Категория измерений CAT IV 600 В позволяет проводить все эти работы с помощью одного прибора.

Двойная изоляция всех входных каналов, канала мультиметра, цифровых интерфейсов, включая логические каналы (опция смешанных сигналов RTH-B1) позволяет проводить измерения в смешанных цепях с разными опорными уровнями. Это снижает риск случайных коротких замыканий и  обеспечивает возможность безопасных измерений в высоковольтных электрических установках. Проводить измерения чувствительных аналоговых или  цифровых управляющих цепей можно, не жертвуя безопасностью. Осциллографы R&S®RTH оснащены пыле- и водостойким корпусом со степенью защиты IP51. Испытанные, в  соответствии с  военными стандартами, они обеспечивают прочность, необходимую для работы в жестких полевых условиях, а прорезиненная поверхность с большими клавишами облегчает работу в сложных внешних условиях.


Идеальное многофункциональное устройство


Осциллограф лабораторного уровня. Благодаря великолепной чувствительности, разнообразным типам запуска, высокой частоте захвата данных, режиму архива (истории), множествам функций автоматических измерений – обеспечивается функциональность лабораторного осциллографа.
Логический анализатор. Цифровые управляющие сигналы можно анализировать с помощью 8-битного логического интерфейса (опция RTH-B1), который изолирован от аналоговых входных каналов.
Анализатор протоколов. В зависимости от установленных опций, RTH осуществляет запуск по событиям или декодирование данных последовательных интерфейсов, позволяя проводить избирательный сбор необходимых событий.

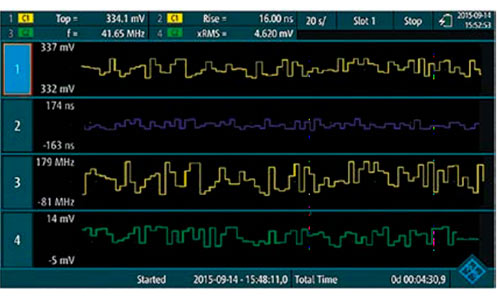

Регистратор данных. Единичные ошибки сигналов датчиков или редкие сбои источника питания могут вызвать комплексные сбои в системе без видимых указаний первопричины. Функция долговременного регистратора данных осциллографа позволяет контролировать до четырех основных измерений со скоростью 1, 2, 5 или 10 измерений в секунду для выявления такого рода редких сбоев. Большой объем памяти в 2 млн. отсчетов на канал позволяет вести запись до 23 дней. Экран статистики отображает информацию о минимальных и максимальных значениях с указанием точного времени.


регистратор данных осциллографа R&S®RTH

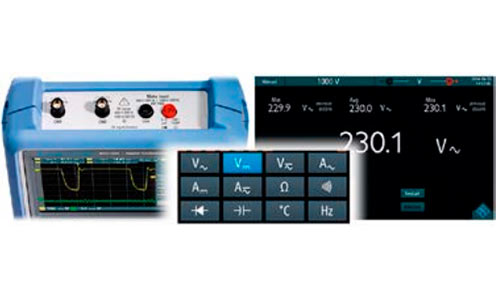

Цифровой мультиметр. В 2-канальных моделях RTH1002 предусмотрен специальный, изолированный цифровой мультиметр с разрешением 10’000 отсчетов. Он позволяет проводить измерения напряжения постоянного тока, напряжения переменного тока, суммы напряжений постоянного и переменного токов, сопротивления, проводимости и емкости, а также тока или температуры, при использовании подходящих щупов.
цифровой мультиметр
В 4-канальных моделях RTH1004 аналоговые входы можно использовать в качестве вольтметра. В статистике отображаются минимальные, усредненные и максимальные значения с соответствующими временными метками.

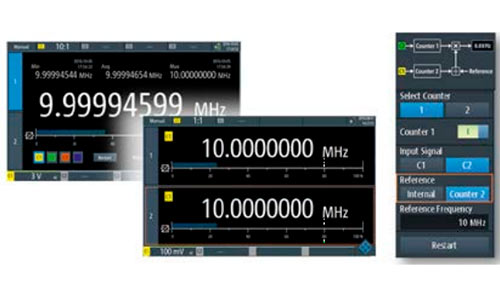

Частотомер. Опция RTH-K33 добавляет функциональность 2-канального счетчика частоты с разрядностью до 7 знаков. Уникальность решения, по сравнению автономными счетчиками, заключается в том, что канал 2 может быть использован в качестве опорного, используя любой высокоточный внешний тактовый сигнал


частотомер осциллографа R&S®RTH

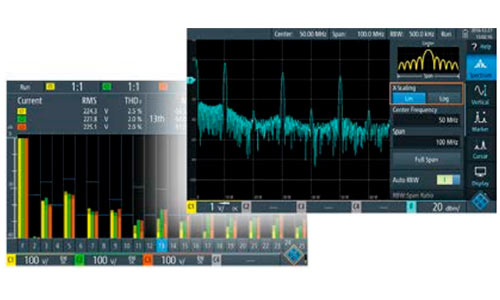

Анализатор спектра. В дополнение к стандартной возможности БПФ-анализа, опция RTH-K18 добавляет более гибкие функции анализа спектра. Появляется больше возможностей и в области различных настроек, и в области измерений.


анализатор спектра осциллографа R&S®RTH


Опция RTH-K34 добавляет возможность анализа гармоник, включая функцию измерения гармонических искажений. Автоматически измеряется уровень, фаза и частота каждой гармоники.

Возможности дистанционного управления


Опциональные возможности беспроводного удаленного управления будут очень полезны при  плохих погодных условиях или  при измерениях с  повышенными требованиями к безопасности.


дистанционное управление осциллографа R&S®RTH

Наименование

 Тип

 Код заказа

Портативный цифровой осциллограф R&S®Scope Rider, 2 канала, Полоса 60 МГц, Цифровой мультиметр (DMM)

 R&S®RTH1002

 1317.5000K02

Портативный цифровой осциллограф R&S®Scope Rider, 4 канала, Полоса 60 МГц

 R&S®RTH1004

 1317.5000K04

Принадлежности в комплекте

500 МГц 10:1 600 В CAT IV пробник напряжения для каждого канала, 600 В CAT IV тестовые щупы для входов DMM (для моделей RTH1002), краткое руководство по эксплуатации, Lithium-Ion аккумуляторная батарея, адаптер питания от сети переменного тока с адаптерами

Опции и дополнительные принадлежности

Расширение полосы R&S®RTH1002 до 100 МГц

 R&S®RTH-B221

 1325.9717.02

Расширение полосы R&S®RTH1002 до 200 МГц

 R&S®RTH-B222

 1325.9723.02

Расширение полосы R&S®RTH1002 до 350 МГц

 R&S®RTH-B223

 1325.9730.02

Расширение полосы R&S®RTH1002 до 500 МГц

 R&S®RTH-B224

 1326.0571.02

Расширение полосы R&S®RTH1004 до 100 МГц

 R&S®RTH-B241

 1326.0588.02

Расширение полосы R&S®RTH1004 до 200 МГц

 R&S®RTH-B242

 1326.0594.02

Расширение полосы R&S®RTH1004 до 350 МГц

 R&S®RTH-B243

 1326.0607.02

Расширение полосы R&S®RTH1004 до 500 МГц

 R&S®RTH-B244

 1326.0613.02

Смешанные сигналы, 250 МГц

 R&S®RTH-B1

 5710.0901.02

Синхронизация и декодирование последовательных шин данных I2C, SPI

 R&S®RTH-K1

 1325.9969.02

Синхронизация и декодирование последовательных шин данных UART/RS-232/-422/-485

 R&S®RTH-K2

 1325.9975.02

Синхронизация и декодирование последовательных шин данных CAN/LIN

 R&S®RTH-K3

 1333.0550.02

Режим истории и сегментированная память

 R&S®RTH-K15

 1326.1803.02

Анализ спектра

 R&S®RTH-K18

 1333.0680.02

Расширенные функции запуска

 R&S®RTH-K19

 1326.0642.02

Частотомер

 R&S®RTH-K33

 1333.0696.02

Анализ гармоник

 R&S®RTH-K34

 1333.0673.02

Пользовательский сценарий измерений

 R&S®RTH-K38

 1801.4632.02

Беспроводной доступ LAN

 R&S®RTH-K200

 1326.0620.02

Удаленный доступ через WEB-интерфейс

 R&S®RTH-K201

 1326.0636.02

Пассивный пробник 500 МГц, изолированный,10:1, 10 МΩ, 12 пФ, 600 В CAT IV, 1000 В CAT III

 R&S®RT-ZI10

 1326.1761.02

Пассивный пробник 500 МГц, изолированный,100:1, 100 МΩ, 4.6 пФ, 600 В CAT IV, 1000 В CAT III

 R&S®RT-ZI11

 1326.1810.02

Токовый пробник постоянного/переменного тока +/-20 AСКЗ / 30 Апик, DC-100 кГц, макс. напряжение 300 Вскз (AC или DC), импеданс нагрузки >100 кΩ, ≤100 пФ

 R&S®RT-ZC03

 1333.0844.02

Токовый пробник постоянного/переменного тока +/-100 AСКЗ / 1000 Аскз, DC-20 кГц, макс. напряжение 300 Вскз (AC или DC), импеданс нагрузки >100 кΩ, ≤100 пФ

 R&S®RT-ZC02

 1333.0850.02

TP100 температурный пробник

 &S®HZ812

 3594.4321.02

Комплект сменных деталей для пробников R&S®RT-ZI10 и R&S®RT-ZI11

 R&S®RT-ZA20

 1326.1978.02

Расширенный комплект аксессуаров для пробника R&S®RT-ZI10

 R&S®RT-ZA21

 1326.1984.02

Силиконовые измерительные провода (красный и черный) 600 В CAT IV

 R&S®RT-ZA22

 1326.0988.02

Мягкий чехол для переноски

 R&S®HA-Z220

 1309.6175.00

Ethernet-кабель, 2 м

 R&S®HA-Z210

 1309.6152.00

USB-кабель, 1.8 m, стандарт mini USB

 R&S®HA-Z211

 1309.6169.00

Твердый защитный чехол

 R&S®RTH-Z4

 1326.2774.02

Автомобильный адаптер

 R&S®HA-Z302

 1321.1340.02

Зарядное устройство для Lithium-Ion батареи

 R&S®HA-Z303

 1321.1328.02

Дополнительная батарея

 R&S®HA-Z306

 1321.1334.02

Дополнительный источник питания

 R&S®RT-ZA14

 1326.2874.02



Для приобретения осциллографов R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
Основные технические характеристики
Система вертикального отклонения
R&S®RTH1002
Входные каналы
2 осциллографических 1 мультиметр 8 логических (опция RTH-B1)
Полосы пропускания для аналоговых каналов
60 МГц RTH1002 100 МГц RTH1002-B221 200 МГц RTH1002-B222 350 МГц RTH1002-B223 500 МГц RTH1002-B224
Максимальная входная частота для логических каналов
250 МГц
Время нарастания переходной характеристики (расчетное)
<5,8 нс стандартно <3,5 нс с опцией RTH-B221 <1,75 нс с опцией RTH-B222 <1 нс с опцией RTH-B223 <700 пс с опцией RTH-B224
R&S®RTH1004
Входные каналы
4 осциллографических 8 логических (опция RTH-B1)
Полосы пропускания для аналоговых каналов
60 МГц RTH1004 100 МГц RTH1004-B241 200 МГц RTH1004-B242 350 МГц RTH1004-B243 500 МГц RTH1004-B244
Максимальная входная частота для логических каналов
250 МГц
Время нарастания переходной характеристики (расчетное)
<5,8 нс стандартно <3,5 нс с опцией RTH-B241 <1,75 нс с опцией RTH-B242 <1 нс с опцией RTH-B243 <700 пс с опцией RTH-B244
R&S®RTH1002, R&S®RTH1004
Диапазон значений коэффициента отклонения по вертикали
от 2 мВ/дел до 100 В/дел
Импеданс аналоговые каналы
1 МΩ+/-1 %, 12 пФ +/-2 пФ
Импеданс логические каналы
100 кΩ+/-2 %, ~4 пФ
Максимальное входное напряжение
BNC-входы: CAT IV 300 В (СКЗ), 424 В (пик) с пробниками RT-ZI10 или -ZI11: CAT IV 600 В, CAT III 1000 В
Система горизонтального отклонения
Диапазон временной развертки
от 1 нс/дел до 500 с/дел
Погрешность временной развертки
+/- 10x10-6
Система сбора данных
Частота дискретизации аналоговые каналыR&S®RTH1002
1 х 5 ГВыб/с 2 х 2,5 ГВыб/с
Частота дискретизации аналоговые каналы R&S®RTH1004
1 х 5 ГВыб/с 2 х 2,5 ГВыб/с 4 х 1,25 ГВыб/с
Частота дискретизации логические каналы
8 х 1,25 ГВыб/с
Глубина памяти
500 кТочек при дискретизации 5 Гвыб/с 250 кТочек/канал при дискретизации 2,5 Гвыб/с 125 кТочек/канал при дискретизации 1,25 Гвыб/с
Вертикальное разрешение
10 бит
корость обновления
до 50’000 осциллограмм/с
Система синхронизации
Источники синхронизации
входы аналоговых каналов, входы логических каналов (опционально)
Режимы запуска
автоматический, ждущий, однократный
Виды запуска
Стандартно: по фронту, по глитчу, по длительности импульса. Опционально (RTH-K19): ТВ/видео, по последовательности, по состоянию, по полярности импульса, по скорости нарастания, по окну, Data2clock , по последовательной шине данных, таймаут, по интервалу,
Анализ осциллограмм
Автоматические измерения
до 33 измерений, разбитых по категориям амплитуда/время/частота/мощность
Курсорные измерения
Амплитудные и временные
Математическая обработка
сложение, вычитание, умножение, деление, абсолютное значение, возведение в квадрат, инверсия
Тестирование по маске
тестирование по критерию годен/не годен; выбор реакции на событие (нет/звуковой сигнал/стоп), одновременно до 5 масок
Дополнительные возможности
Регистратор данных
Одновременно до 4 каналов; Скорость измерений: 1/ 2/ 5 измерений в секунду; Глубина памяти: 2 млн. точек на канал
Цифровой вольтметр (DVM) R&S®RTH1004
Источник: аналоговые каналы; Разрешение: 3 разряда; До 4 измерений; Измерение напряжения: DC, AC, AC+DC с индикацией макс/ мин./ среднего значения
Цифровой мультиметр (DMM) R&S®RTH1002
Источник: 4 мм входы типа «banana»; Разрешение: 4 разряда; Одновременно 1 измерение; Типы измерения: напряжение, ток, сопротивление, неразрывность электрических цепей, тестирование диодов, температура, частота, емкость
Дисплей
Тип
Емкостной цветной сенсорный, диагональю 7 дюймов
Разрешение
800х480 пикселей (WVGA)
Общие характеристики
Интерфейсы
USB, LAN, micro SD card
Питание
Адаптер питания для сети переменного тока: 100-240В, 50-60Гц; Аккумуляторная батарея: емкость 72 Вт/ч, напряжение 11.25 В, время работы – около 4 ч
Габаритные размеры (ШxВxГ), мм
201x293x74
Масса
2,4 кг с аккумуляторной батареей
