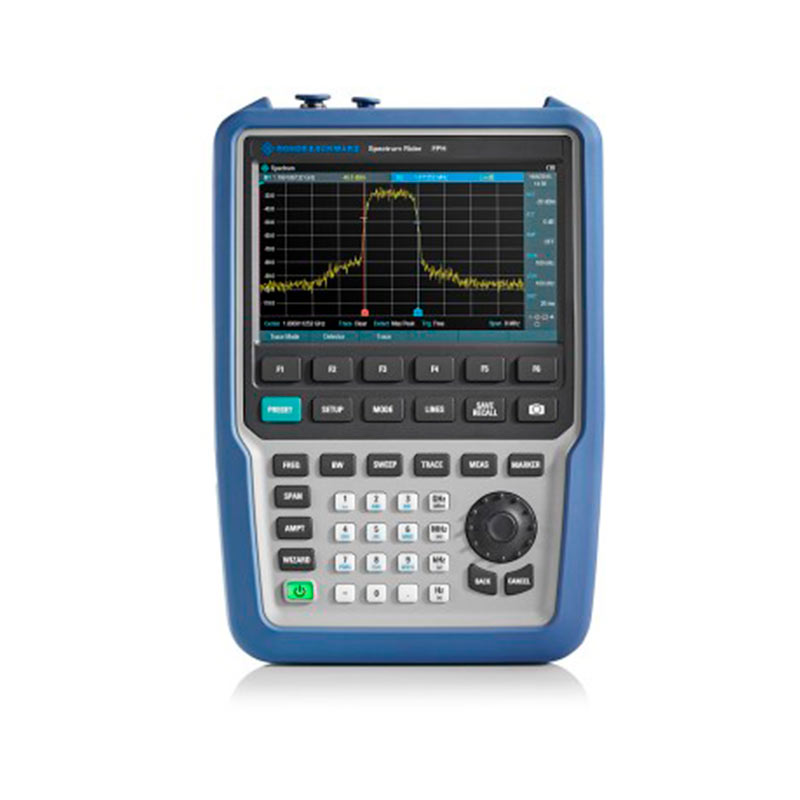

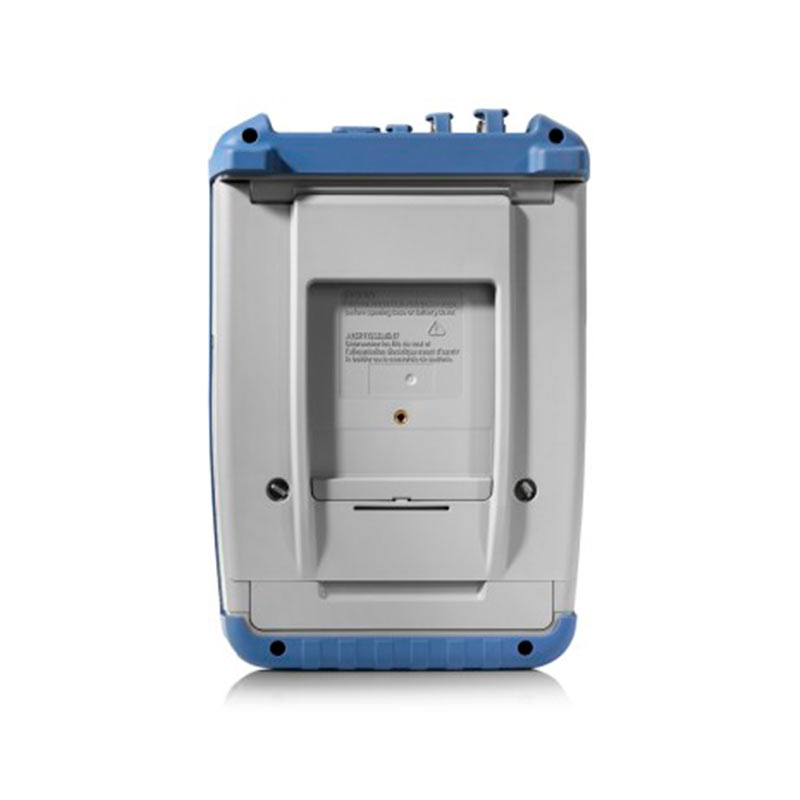

Анализатор спектра R&S®Spectrum Rider FPH2, FPH6, FPH13, FPH26
Анализатор спектра Rohde & Schwarz FPH это компактный, легкий, быстрый анализатор в ударопрочном пылевлагозащищенном корпусе. Отличается самым продолжительным временем работы от батареи (около 8 часов) и высокой гибкостью управления, как стандартным способом – с помощью клавиш, так и посредством сенсорного экрана. Большие кнопки и многофункциональный поворотный переключатель позволяют работать с прибором, не снимая перчаток. Прибор послужит надежным помощником даже в агрессивных и труднодоступных средах.
Основные свойства портативного анализатора спектра R&S®Spectrum Rider FPH
- Диапазон частот: от 5 кГц вплоть до 31 ГГц;
- Расширение диапазона частот с помощью программных кодов:
- с 2 ГГц до 3 ГГц или 4 ГГц;
- с 6 ГГц до 8 ГГц;
- с 13,6 ГГц до 20 ГГц;
- с 26,5 ГГц до 31 ГГц; - Высокая чувствительность: менее –146 дБмВт (1 Гц),
- менее –162 дБмВт (1 Гц) с предусилителем;
- Полосы разрешения от 1 Гц до 3 МГц;
- Типовое значение точности измерения уровня мощности
- менее 0,5 дБ;
- Идеально подходит для работы в полевых условиях: ударопрочный брызгозащитный корпус, антибликовый дисплей,
- подсветка клавиш, масса 2.5 кг, до 8 часов работы от батареи;
- Большой цветной сенсорный дисплей с возможностью
- управления с помощью стандартных жестов касания, привычных пользователям смартфонов;
- Мастер измерений, поддерживающий различные режимы
- измерений, а также позволяющий сократить время установки параметров и предотвратить возникновение ошибок
- при конфигурации;
- Широкий спектр стандартных функций, которые используются при решении повседневных задач спектрального
- анализа;
- Поддерживаемые интерфейсы: USB, LAN, micro SD card;
- Простота и экономичность обновлений всех опций с помощью программных ключевых кодов;
- Широкая номенклатура дополнительных аксессуаров.
Характерные особенности
Практичность при использовании в полевых условиях.
Уникальное сочетание скорости, компактности, небольшого веса, быстрой загрузки и самого продолжительного времени работы от батареи на рынке – делают анализатор R&S®FPH идеальным решением для работ по монтажу, наладке и техническому обслуживанию аппаратуры в полевых условиях. Анализатор спектра R&S®FPH удовлетворяет техническим требованиям на устойчивость к механическим нагрузкам MILPRF-28800F класс 2 для работы в неблагоприятных условиях. Отсутствие вентиляционных каналов и специальная защита всех интерфейсов и разъемов – предотвращает от попадания в прибор грязи и брызг. Прибор весит всего 2,5 кг (с учетом батареи), и может эксплуатироваться без перезарядки или замены батареи до 8 часов!!!
Комфортность использования достигается за счет уникальных эргономических свойств. Удобные органы управления – большие кнопки и поворотная ручка с функцией ввода позволяют работать с прибором вне помещений, не снимая перчаток. Результаты измерений отображаются на большом цветном сенсорном дисплее диагональю 7 дюймов (18 см). Антибликовый дисплей с возможностью отображения в черно-белых цветах обеспечивает высокий уровень читаемости даже при прямом попадании солнечных лучей на экран. Для удобства работы в условиях недостаточного освещения можно включить подсветку клавиатуры.
Новый уровень удобства работы.
Анализатор R&S®FPH отличается высокой гибкостью управления, как стандартным способом с помощью клавиш, так и посредством сенсорного экрана.

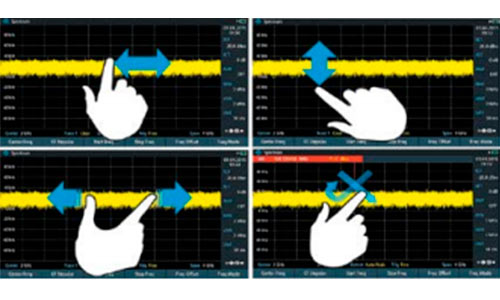

Уникальный емкостный сенсорный экран анализатора позволяет задавать общие настройки, такие как центральная частота, полоса обзора и опорный уровень, а также управлять маркерами – с помощью жестов касания, привычных пользователям смартфонов.

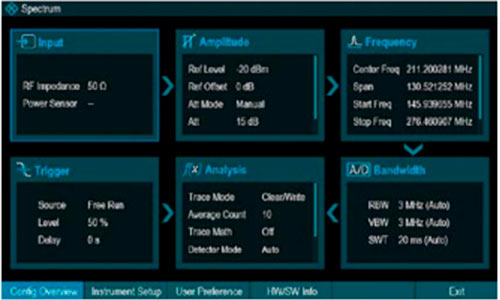

Меню обзора конфигурации упрощает получение общего представления об основных настройках анализатора. В нем отображается вся последовательность измерений спектра в различных каскадах приемника наряду с ключевыми параметрами, которые оказывают влияние на измерения в каждом каскаде. Интерфейс пользователя доступен на многих языках (в том числе и на русском).
Выезд на объект или установка и техническое обслуживание передающих станций зачастую требуют использования стандартного набора спектральных измерений. Специальный «мастер измерений» упрощает проведение данных процедур, благодаря автоматизации, стандартизации и оптимизации тестовых последовательностей. Инженер с помощью анализатора R&S®FPH и запущенного на ПК программного обеспечения R&S®Instrument View централизованно задает требуемые тестовые последовательности, которые потом переносятся в приборы, работающие в полевых условиях. Находящемуся в поле оператору необходимо лишь запустить мастер измерений, выбрать последовательность измерения и следовать предварительно заданным экранным указания. Протоколирование результатов может быть выполнено одним нажатием кнопки для получения снимков экрана, позволяющей сохранять графические файлы. Результаты сохраняются автоматически по завершении всех измерений и могут быть переданы в планшетное устройство или ПК. Полный отчет с результатами измерений в формате

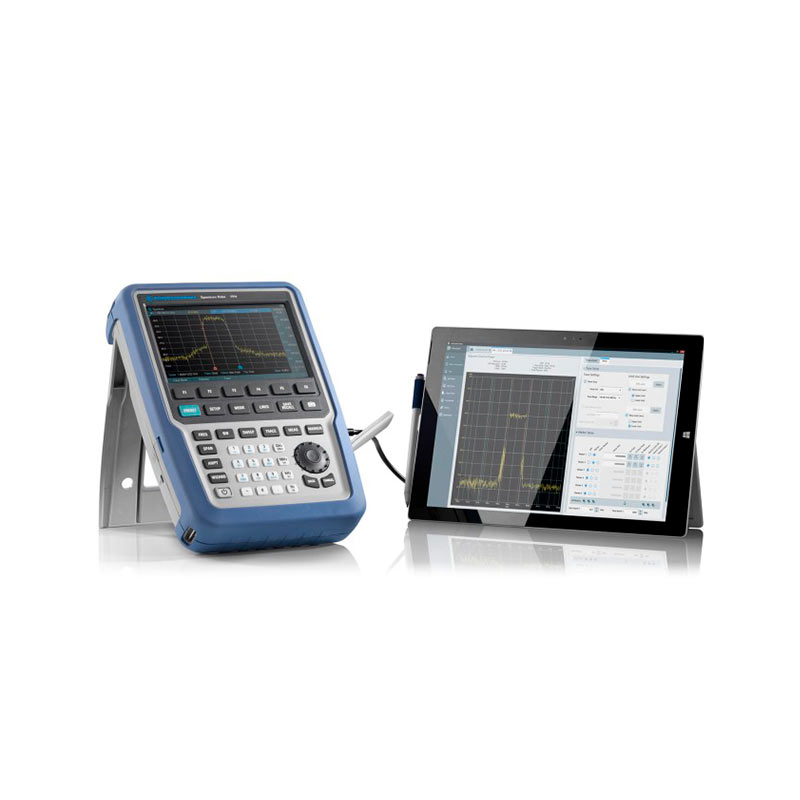

PDF, RTF или HTML может быть сформирован с помощью генератора отчетов в ПО R&S®Instrument View. Для сохранения большого объема данных можно воспользоваться флэшнакопителем USB или картой памяти microSD.
Многоцелевое использование в различных областях
Анализатор содержит широкий спектр стандартных функций, которые используются при решении повседневных задач спектрального анализа, среди которых: две спектральные кривые, шесть маркеров (абсолютные/относительные), маркер шума, демодуляция АМ/ЧМ аудиосигналов, ограничительные линии (тестирование по критерию годен/не годен), предустановленные таблицы каналов, дистанционное управление и частотомер. Доступны дополнительные измерительные приложения, которые могут быть с легкостью добавлены с помощью программных ключевых кодов, что избавляет от дополнительных расходов на установку и позволяет сэкономить время, затрачиваемое на обработку заказа, благодаря отсутствию необходимости в отправке прибора в сервисный центр для калибровки или регулировки.
Разносторонние измерения мощности.
Для применений, требующих очень высокой точности измерения и регулировки уровней передаваемого сигнала, опция R&S®FPH-K9 позволяет использовать анализатор совместно и с датчиками поглощаемой мощности (серий NRPZxx и NRPххS/SN), и с направленными датчиками (моделей FSH-Z14/Z44). Результаты измерений выводятся на специализированном графическо-цифровом экране. Для подключения датчиков дополнительно необходимы соответствующие USB-адаптеры NRP-Z4, NRP-ZKU или FSH-Z144.
Опция R&S®FPH-K19 позволит быстро и просто получить результаты измерения канальной мощности при использовании встроенного измерителя мощности, с типовым значением точности измерения уровня 0,5 дБ, не используя внешние датчики мощности или режим анализатора спектра. Настраиваемая ширина канала от 100 кГц до 1 ГГц с диапазоном уровней мощности в пределах от –120 до +30 дБм.
Опция R&S®FPH-K29 в сочетании с широкополосными датчиками мощности семейства NRP-Z8x позволит проводить анализ мощности импульсных сигналов (наличие опции FPH-K9 также обязательно). Основные параметры импульса, такие как длительность, время нарастания/спада, коэффициент заполнения и т.д. отображаются автоматически. Также можно воспользоваться функцией запуска и маркерами и выполнить масштабирование отображения импульсов.

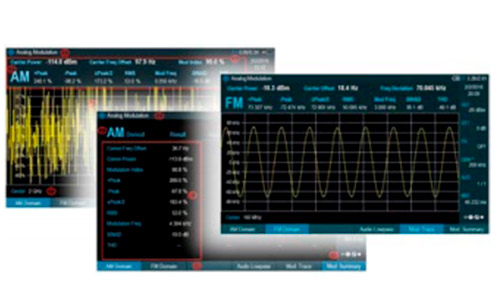

Анализ АМ/ЧМ модуляций.
При установке программной опции R&S®FPH-K7 пользователь получает простой и удобный инструмент для анализа аналоговых модуляций, позволяющий оценивать качество амплитудно и частотно-модулированных сигналов. При активации данного режима на дисплее прибора отображается осциллограмма модулирующего сигнала и такие параметры, как: мощность несущей, отстройка, глубина модуляции, девиация частоты, SINAD, THD (КНИ), и т.д.

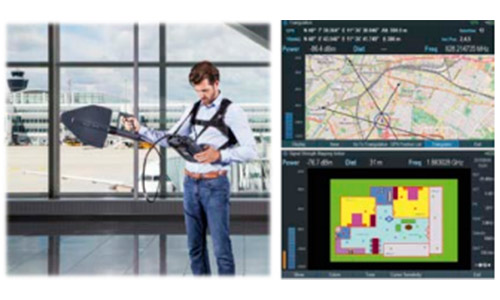

Анализ интерференции и работа с картами.
Проблема поиска помех является очень актуальной задачей, особенно для сотовых операторов и обслуживающих компаний. Отследить источник помех поможет опция R&S®FPH-K15 анализ интерференции и возможность географической привязки измерений к карте – опция R&S®FPH-K16, причем поддерживается два режима измерений внутри и вне помещения (indoor/outdoor mapping). Основное назначение режима карт это сбор географических данных. Для этого в анализаторе есть два приложения, триангуляция и геокодирование. С помощью геокодирования можно пометить место проведения измерений. Анализируется информация о пространственном распределении уровня сигнала (например зона покрытия базовой станции). Для выполнения триангуляции необходимо создать две или три геометки с информацией об азимуте и отобразить их на карте. На основе данных геометок анализатор вычислит точку пересечения линий – источник помех.
Для полноценного использования всех возможностей, доступных в режиме карт, необходима антенна и GPSприемник (идеальным решением будет совмещенный вариант, например R&S®HE400). Перед использованием функций, основанных на работе с картами, необходимо сначала скачать и установить карты на анализатор. R&S®FPH поддерживает карты, поставляемые проектом Open Street Maps.

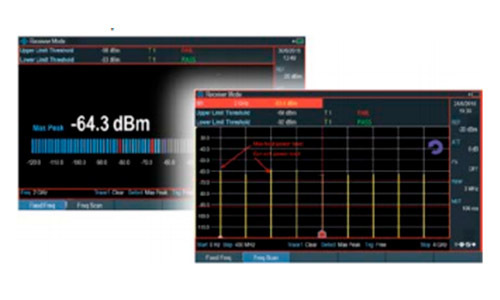

Режим приемника и канальный сканер.
Опция R&S®FPH-K43 добавляет функциональность измерительного приемника и канальных измерений (сканирований). В режиме канальных измерений R&S®FPH измеряет уровень мощности отдельных част или заданного набора частот (сканирование по частотам), а не выполняет развертку по области частотного спектра (части спектра). Возможна работа с таблицами каналов, редактирование которых организовано через бесплатное ПО R&S®Instrument View.
Режим измерительного приемника предназначен для предварительного тестирования на ЭМС и задач радиомониторинга. В соответствии со стандартом CISPR анализатор дооснащается соответствующими фильтрами с полосами пропускания 200 Гц, 9 кГц, 120 кГц, 1 МГц и детекторами среднего и квазипикового значений. Совместная работа с набором пробников ближнего поля R&S®HZ-15 является экономически эффективным средством при измерениях напряженности электромагнитного поля в ближней зоне или обнаружения источников эмиссии при анализе печатных плат, интегральных схем, кабелей и экранирующих оболочек. По необходимости, для увеличения чувствительности, можно воспользоваться дополнительным предусилителем R&S®HZ-16. С использованием систем всенаправленных антенн R&S®TS-EMF могут быть измерены ЭМП, создаваемые как мощными радио или ТВ передатчиками, так и современными устройствами беспроводной связи.
Информация для заказа
Наименование |
Тип |
Код заказа |
Портативный анализатор спектра R&S®Spectrum Rider FPH, Базовый блок: диапазон частот от 5 кГц до 2 ГГц |
R&S®FPH |
1321.1111.02 |
Код активации программной опции (апгрейд) – Расширение верхней частоты анализатора спектра с 2 ГГц до 3 ГГц |
R&S®FPH-B3 1 |
1321.0667.02 |
Код активации программной опции (апгрейд) – Расширение верхней частоты анализатора спектра, с 3 ГГц до 4 ГГц (требуется FPH-B3) |
R&S®FPH-B4 |
1321.0667.02 |
Базовый блок: диапазон частот от 5 кГц до 6 ГГц |
R&S®FPH-B4 |
1321.0673.02 |
Код активации программной опции (апгрейд) – Расширение верхней частоты анализатора спектра с 6 ГГц до 8 ГГц |
R&S®FPH-B8 |
1321.0767.02 |
Базовый блок: диапазон частот от 5 кГц до 13,6 ГГц |
R&S®FPH |
1321.1111.13
|
Код активации программной опции (апгрейд) – Расширение верхней частоты анализатора спектра с 13 ГГц до 20 ГГц |
R&S®FPH-B20 1 |
1321.0773.02 |
Базовый блок: диапазон частот от 5 кГц до 26,5 ГГц |
R&S®FPH |
1321.1111.26 |
Код активации программной опции (апгрейд) – Расширение верхней частоты анализатора спектра с 26,5 ГГц до 31 ГГц |
R&S®FPH-B31 |
1321.0780.02 |
Наименование | Тип | Код заказа |
Принадлежности в комплекте | ||
Литий-ионная аккумуляторная батарея, кабель USB, блок питания от сети переменного тока, компакт-диск с ПО R&S®Instrument Viewи документацией, краткое руководство по эксплуатации, боковой ремень | ||
Дополнительные опции и принадлежности | ||
Предусилитель до 4 ГГц |
R&S®FPH-B22 | 1321.0680.02 |
Предусилитель до 8 ГГц |
R&S®FPH-B23 | 1321.0867.02 |
Предусилитель до 20 ГГц |
R&S®FPH-B24 | 1321.0850.02 |
Предусилитель до 31 ГГц |
R&S®FPH-B25 | 1321.0873.02 |
Анализ аналоговой модуляции АМ/ЧМ |
R&S®FPH-K7 | 1321.0696.02 |
Поддержка датчиков мощности |
R&S®FPH-K9 | 1321.0709.02 |
Анализ интерференции |
R&S®FPH-K15 | 1321.0715.02 |
Географическая привязка измерений к карте |
R&S®FPH-K16 | 1321.0615.02 |
Измерение канальной мощности |
R&S®FPH-K19 | 1321.0721.02 |
Импульсные измерения с датчиком мощности |
R&S®FPH-K29 | 1321.0738.02 |
Режим приемника и канальный сканер |
R&S®FPH-K43 | 1321.0621.02 |
Мягкая сумка для переноски |
R&S®HA-Z220 | 1309.6175.00 |
Наушники |
R&S®FSH-Z36 | 1145.5838.02 |
Запасной блок питания, в том числе сетевая вилка для ЕС |
R&S®HA-Z301 | 1321.1386.02 |
Зарядное устройство для аккумулятора R&S®HA-Z306 1) |
R&S®HA-Z303 1 | 1321.1328.02 |
Литий-ионная аккумуляторная батарея, 6,4 А·ч |
R&S®HA-Z306 | 1321.1334.02 |
ВЧ кабель (длина: 1 м), от 0 до 8 ГГц, армированный, разъемы штырь/гнездо N-типа |
R&S®FSH-Z320 | 1309.6600.00 |
ВЧ кабель (длина: 3 м), от 0 до 8 ГГц, армированный, разъемы штырь/гнездо N-типа |
R&S®FSH-Z321 | 1309.6617.00 |
Кабель USB-адаптер для датчиков мощности R&S®FSH-Z14/-Z44 |
R&S®FSH-Z144 | 1145.5909.02 |
GPS приемник |
R&S®HA-Z340 | 1321.1392.02 |
Логопериодическая OEM антенна, от 700 МГц до 4 ГГц |
R&S®HA-Z350 | 1321.1405.02 |
GSM/UMTS/CDMA антенна, диапазоны 850/900/1800/1900/2100, разъем N-тип |
R&S®TS95A16 | 1118.6943.16 |
Yagi антенна, от 824 МГц до 960 МГц |
R&S®HA-Z900 | 1328.6283.02 |
Yagi антенна, от 1710 МГц до 1990 МГц |
R&S®HA-Z1900 | 1328.6825.02 |
ВЧ кабель для Yagi антенн (длина: 1 м), от 0 до 6 ГГц, разъемы N-тип штырь/штырь |
R&S®HA-Z901 | 3526.2757.02 |
Сумка для переноски Yagi антенн R&S®HA-Z900 или HA-Z1900 |
R&S®HA-Z902 | 1328.6883.02 |
Блок согласования, 50/75 Ом, L-сечение |
R&S®RAM/RAZ | 0358.xxxx.xx |
Блок согласования, 50/75 Ом, L-сечение, с N-типа на BNC |
R&S®FSH-Z38 | 1300.7740.02 |
Адаптер N (штырь) – BNC (гнездо) |
0118.2812.00 | |
Адаптер N (штырь) – N (штырь) |
0092.6581.00 | |
Адаптер N (штырь) – SMA (гнездо) |
4012.5837.00 | |
Адаптер N (штырь) – 7/16 (гнездо) |
3530.6646.00 | |
Адаптер N (штырь) – 7/16 (штырь) |
3530.6630.00 | |
Адаптер N (штырь) – FME (гнездо) |
4048.9790.00 | |
Адаптер BNC (штырь) – Banana (гнездо) |
0017.6742.00 | |
Аттенюатор, 50 Вт, 20 дБ, 50 Ом, от 0 до 6 ГГц, N(гнездо) – N(штырь) |
R&S®RDL50 | 1035.1700.52 |
Аттенюатор, 100 Вт, 20/30 дБ, 50 Ом, от 0 до 2 ГГц, N(гнездоштырь) |
R&S®RBU100 | 1073.8495.xx |
Компактный набор пробников для измерений ближних E и H полей, от 30 МГц до 3 ГГц |
R&S®HZ-15 | 1147.2736.02 |
Предусилитель, 3 ГГц, 20 дБ, адаптер питания (от 100 до 230 В), для R&S®HZ-15 |
R&S®HZ-16 | 1147.2720.02 |
Аттенюатор, 100 Вт, 30 дБ, 50 Ом, от 0 до 2 ГГц, N(гнездо) – N(штырь) |
R&S®RBU100 | 1073.8495.30 |
Компактный набор пробников для измерений ближних E и H полей, от 30 МГц до 3 ГГц |
R&S®HZ-15 1 | 1147.2736.02 |
Предусилитель, 3 ГГц, 20 дБ, адаптер питания (от 100 до 230 В), для R&S®HZ-15 |
R&S®HZ-16 | 1147.2720.02 |
