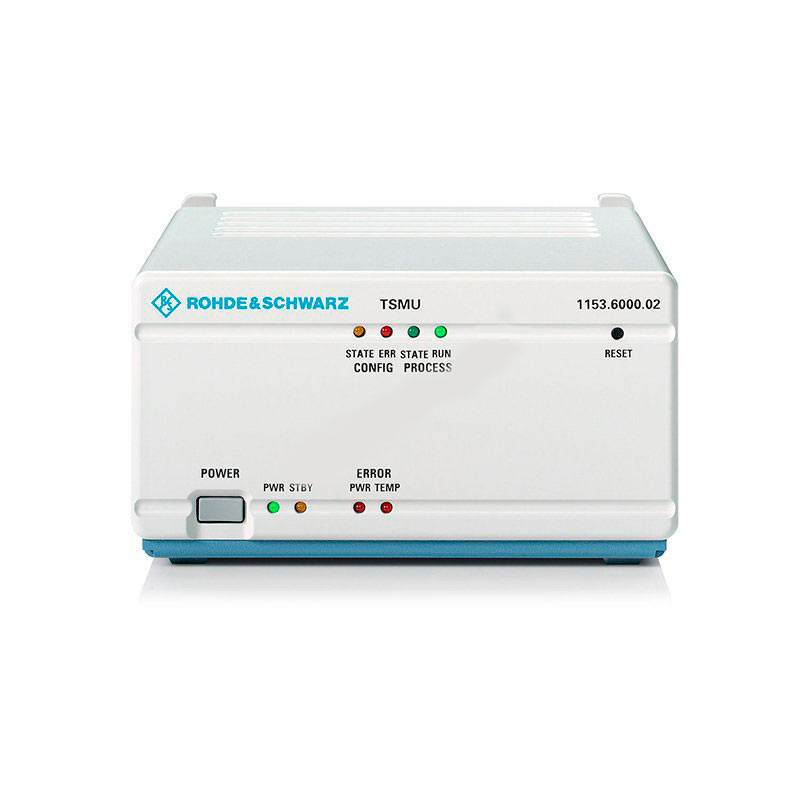

Радиочастотный сканер R&S®TSMU
В сетях мобильной радиосвязи нужно иметь точную информацию о качестве приема в любом месте и в любое время. Радиочастотный сканер R&S®TSMU от Rohde&Schwarz представляет собой небольшой прибор, обладающий замечательными характеристиками независимо от того, с каким стандартом связи он работает. Он удовлетворяет требованиям сетевых операторов, органов надзора, железнодорожных компаний и поставщиков инфраструктуры. Измеряемые данные регистрируются и обрабатываются программным обеспечением R&S®ROMES от компании Rohde&Schwarz
Описание
Характеристики
Основные свойства
- Диапазон частот: от 80 МГц до 3 ГГц;
- Полоса: 4 МГц;
- Разрешающая способность по частоте: 10 кГц;
- Интерфейс FireWire IEEE 1394;
- Прецизионная синхронизация GPS PPS;
- Широкий диапазон питающих напряжений: от 9 В до 18
- В постоянного тока;
- Удобное, портативное и компактное решение: ширина
- 150 мм, высота 80 мм, глубина 170 мм и масса всего 1,5 кг
PN-сканер WCDMA / CDMA2000®
- Все диапазоны WCDMA (с I по IX) / все частоты CDMA;
- Демодуляция BCH и декодирование всех SIB (WCDMA);
- 2500 динамических каналов приема;
- Чувствительность до -122 дБм;
- Динамический диапазон до 29 дБ.
Сканер сети GSM
- Все диапазоны GSM;
- Чувствительность до -112 дБм;
- Анализ помех (C / Ш, тип, источник, местоположение);
- Декодирование уровня 3 «Типы системной информации
- от 1 до 4» (например, ARFCN, NCC, BCC, CI, LAC, MNC, MCC).
Измерение мощности немодулированного сигнала
- Диапазон частот от 80 МГц до 3 ГГц;
- Запуск по времени или дистанционно (скорость выборки: 1,6 мс в режиме запуска по времени, 2 мс в режиме дистанционного запуска для одной частоты);
- Измерение в соответствии с критерием Ли;
- Многостандартность и многодиапазонность;
- Мощность в канале (средняя, пиковая, среднеквадратическая);
- Работа со всеми диапазонами GSM, WCDMA, CDMA, TETRA,
- WiMAX, а также с радиовещательными и ТВ-диапазонами.
Базовая конфигурация
- Приемник Rohde&Schwarz (например, R&S®TSMU);
- Промышленный компьютер;
- GPS;
- Ноутбук;
- Программное обеспечение R&S®ROMES
Конфигурация для работы в помещениях
- Приемник R&S®TSMx / R&S®TSM-DVB;
- Аккумуляторная батарея и зарядное устройство ;
- 2 мобильных телефона;
- GPS;
- Ноутбук;
- Программное обеспечение R&S®ROMES;
- Рюкзак.
Портативная конфигурация
- Приемник R&S®TSMx;
- До 4 мобильных телефонов;
- GPS;
- Ноутбук;
- Программное обеспечение R&S®ROMES; Прочный чемодан.
Автомобильная конфигурация
- Приемник Rohde&Schwarz;
- Система бесперебойного питания с отдельным аккумулятором;
- До 16 мобильных телефонов;
- GPS;
- Программное обеспечение R&S®ROMES;
- 19-дюймовая стойка.
Преимущества
- Простые, быстрые и точные измерения покрытия и оптимизация сети;
- Превосходные характеристики (для сравнения, мобильный телефон WCDMA – примерно 1000 мс/измерение): -WCDMA: до 3 мс/измерение (PN сканирование),
- Одна аппаратная платформа для разных технологий (GSM, CDMA2000®, WCDMA, измерение мощности немодулированного сигнала 80 МГц – 3 ГГц), диапазон частот: от 80 МГц до 3 ГГц;
- Простые средства сопоставительного анализа без идентификации SIM-карты, например для четырех и более сетевых операторов в ходе одного проезда: - Возможно одновременное PN-сканирование до двенадцати несущих.
- Индикация помех и паразитных пилот-сигналов;
- Диагностика проблем и обслуживание базовых станций;
- Поиск места установки новых базовых станций (необходим тестовый передатчик);
- Идеально подходит для быстрых измерений на железных дорогах, например для одновременного измерение всех 19 каналов GSM-R на скорости 180 км/ч с шагом 10 см;
- Встроенная система дистанционного запуска (по мощности немодулированного сигнала) обеспечивает единообразные измерения покрытия;
- Отслеживание РЧ-сигнала в ведомом режиме во время измерения мощности немодулированного сигнала;
- Измерение внутри помещений: решение в виде рюкзака;
- Измерение электромагнитных полей с помощью R&S®TSMU-H.
-CDMA: до 100 мс/измерение (PN сканирование),
-GSM: до 12,5 мс/канал (демодуляция системных типов),
-CW: до 1,6 мс/измерение (20 каналов параллельно).
Для приобретения радиочастотного сканера R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
Основные характеристики
Диапазон частот:
от 80 МГц до 3 ГГц;
Полоса:
4 МГц;
Разрешающая способность по частоте:
10 кГц
Интерфейс
FireWire IEEE 1394;
Прецизионная синхронизация
GPS PPS
Широкий диапазон питающих напряжений:
: от 9 В до 18 В постоянного тока;
Удобное, портативное и компактное решение:
ширина 150 мм, высота 80 мм, глубина 170 мм и масса всего 1,5 кг.
