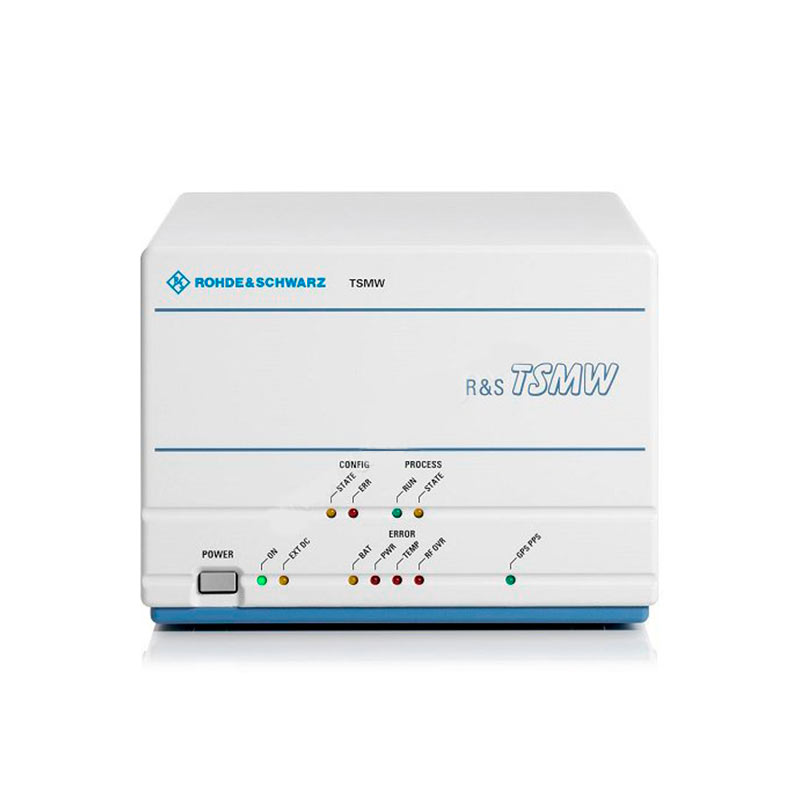

Радиочастотный сканер R&S®TSMW

Новый универсальный радиочастотный сканер R&S®TSMW представляет собой мощную многофункциональную платформу для мобильного измерения параметров эфирных цифровых сигналов. Помимо использования по основному назначению в качестве анализатора беспроводных сетей совместно с программным обеспечением для измерения покрытия R&S®ROMES, R&S®TSMW может быть оборудован высокопроизводительным цифровым интерфейсом данных I/Q (опция R&S®TSMW-K1) для прямого измерения характеристик модулирующего сигнала. Это открывает широкие возможности для использования анализатора в различных применениях не только в качестве контрольно-измерительного прибора, но и для выполнения исследовательских и конструкторских задач

Отправить запрос
Описание
Характеристики

Компактная модифицируемая платформа для мобильных измерений модулирующих сигналов


Управление сканером производится через интерфейс Gigabit Ethernet с компьютера под управлением Windows 7®. Цифровой интерфейс данных I/Q реализован в качестве универсального высокопроизводительного программного интерфейса, использующего C++ DLL. Например, он обеспечивает удобные функции запуска параметризированных измерений или  загрузки измерительных данных в различных форматах. Кроме того, опция позволяет выводить необработанные сигналы для дальнейшей обработки программой MATLAB®. Это открывает практически неограниченные возможности по анализу результатов измерений модулирующего сигнала, а также по созданию быстрых и простых алгоритмов обработки сигналов. Эти алгоритмы можно экспортировать в C++, что позволяет легко достигнуть еще большей производительности. Сканер также может использоваться для калибровки рабочих средств измерений радиосетей. Основным компонентом R&S®TSMW является плата с ПЛИС, конфигурируемая с помощью карты памяти CompactFlash. Перспективная технология SDR (программное радио) обеспечивает широкую область применения этой универсальной платформы и позволяет использовать ее как основу для  будущих разработок.


Два независимых приемника с полосой пропускания 20 МГц

В качестве ВЧ-трактов сканера R&S®TSMW используются два высокочувствительных приемника, каждый из которых имеет полосу пропускания 20  МГц и  оборудован собственным преселектором. Это позволяет выполнять независимые измерения на различных центральных частотах или синхронизированные измерения на одной центральной частоте. Встроенный преселектор обеспечивает необходимую защиту от интермодуляционных составляющих. Широкий динамический диапазон обеспечивается встроенным предусилителем и аттенюатором. Например, на  частоте 3,5  ГГц при  установке максимального уровня чувствительности R&S®TSMW обеспечивает коэффициент шума 7 дБ. Но при необходимости анализатор способен принимать и очень мощные сигналы.


Высокочувствительный приемник GPS

R&S®TSMW оснащен встроенным высокочувствительным приемником GPS, данные с  которого могут обрабатываться с  помощью С++ или  MATLAB®. Помимо точного определения местонахождения, сигналы GPS могут использоваться для привязки по времени и частоте. Существенное уменьшение отклонения частоты гетеродинов ВЧ-трактов R&S®TSMW от частоты телекоммуникационных передатчиков ускоряет и упрощает синхронизацию в радиосети.


Анализ спектра и поддержка новейших стандартов связи с помощью ПО ROMES

Программное обеспечение по  анализу покрытия ROMES4 значительно расширяет возможности сканера R&S®TSMW. Так, опция спектрального анализа RF Power Scan обеспечивает проведение измерений с чувствительностью –130 дБмВт и полосами фильтра ПЧ от 140Гц. Опция TSMW-K26 позволяет сканеру совместно с ПО ROMES4 поддерживать анализ сетей TETRA. Данный анализ возможен в параллельной комбинации с анализом сетей GSM / UMTS / WCDMA / EVDO / LTE / WiMAX, что делает сканеры TSMW уникальным решением на рынке.


Компактная конструкция и гибкая концепция питания

R&S®TSMW разрабатывался как универсальный компактный прибор для  мобильного применения. Вход питания сканера рассчитан на напряжение от 9 до 18 В постоянного тока, что позволяет подключать его к бортовой сети автомобиля. При питании от батарей номинальная потребляемая мощность 70 Вт может быть существенно уменьшена при работе в энергосберегающем режиме, когда используется только один ВЧ-тракт. Основные свойства I Диапазон частот: от 30 МГц до 6 ГГц; I Полоса: 20 МГц (для каждого приемника); I Встроенный предусилитель и аттенюатор; I Высокопроизводительный цифровой интерфейс I/Q-данных (опция R&S®TSMW-K1); I Встроенный GPS приемник; I Измерения в сетях GSM / UMTS / WCDMA / EVDO / LTE / WiMAX / TETRA вместе с программным обеспечением для измерения покрытия ROMES.


Анализ покрытия для LTE MIMO

Анализатор радиосетей TSMW и  ПО для  анализа покрытия ROMES позволяют проводить специальные измерения LTE MIMO в конфигурациях антенных систем 4х2 и 2х2. Поддерживается захват реальных сценариев для подтверждения характеристик MIMO для LTE FDD. Измерения основаны на расчетах комплексной H-канальной матрицы для  соты и  для ресурсных блоков, что  позволяет в дальнейшем более детально изучать такие проблемы, как  интерференция, многолучевость, корреляция антенн и шум. По данной матрице рассчитывается сингулярное значение, характеризующее условия работы MIMO: от  «MIMO не применимо» до «хорошие условия для MIMO». Естественно, что данные условия в первую очередь зависят от отношения «сигнал-шум».

Данные измерения позволяют определить:
  • где MIMO работает лучше;
  • определить усиление MIMO в реальных условиях;
  • оптимизировать работу.
  • Для измерений MIMO требуется ПО ROMES версии 4.65, опции TSMW-K29 и TSMW-K30 для двухканального анализатора TSMW и MIMO антенны TSMW-Z7/Z8. Дополнительные антенны используются из-за того, что работа MIMO сильно зависит от дизайна антенны. Поэтому штатные антенны TSMW будут давать различные результаты относительно мобильных телефонов. TSMW-Z7/Z8 имеют дизайн, аналогичный антеннам мобильных устройств.4

    Информация для заказа




    Наименование

    Тип

    Код заказа

    Радиочастотный сканер

    R&S®TSMW

    1503.3001.03

    Радиочастотный сканер без возможности установки интерфейса I/Q-данных

    R&S®TSMF

    1503.3001.04

    Аппаратные опции

    Цифровой интерфейс I/Q (аппаратная опция)

    R&S®TSMW-B1

    1514.4004.02

    Гигабайтный интерфейс I/Q-данных

    R&S®TSMW-K1

    1503.3960.02

    Опция сканера GSM/WCDMA (для R&S®ROMES4)

    R&S®TSMW-K21

    1503.4514.02

    Опция сканера CDMA2000® 1xEVDO ред. A (для R&S®ROMES4)

    R&S®TSMW-K22

    1503.4520.02

    Опция сканера TETRA (для R&S®ROMES4)

    R&S®TSMW-K26

    1510.8792.02

    Проведение спектрального анализа (для R&S®ROMES)

    R&S®TSMW-K27

    1503.4537.02

    Опция сканера WiMAX™ (для R&S®ROMES4)

    R&S®TSMW-K28

    1503.4543.02

    Опция сканера LTE (для R&S®ROMES4)

    R&S®TSMW-K29

    1503.4550.02

    Опция сканера LTE MIMO

    R&S®TSMW-K30

    1514.4085.02

    Анализатор распределения нисходящих каналов LTE

    R&S®TSMW-K31

    3590.6813.02

    Опция 1 приемник

    R&S®TSMW-K71

    1514.4027.02

    Опция 2 приемника

    R&S®TSMW-K72

    1514.4033.02

    Программные опции

    Драйвер сканера R&S®TSMW для программного обеспечения анализа покрытия R&S®ROMES4

    R&S®ROMES4T1W

    1117.6885.02

    ПО для измерения покрытия (измерение покрытия и качества обслуживания систем мобильной радиосвязи)

    R&S®ROMES

    Анализатор качества данных DQA для измерения качества обслуживания

    R&S®ROMES4DQA

    1117.6885.16

    Дополнительное программное обеспечение

    Программная платформа для измерения покрытия и воспроизведения сигналов

    R&S®ROMES4

    ПО для испытаний оборудования Mobile WiMAX на наборе микросхем Beceem

    R&S®ROMES4WMX

    Принадлежности

    Источник питания

    R&S®TSMW-Z1

    1503.4608.02

    Тележка для перевозки

    R&S®TSMW-Z5

    1117.9955.02

    MIMO антенна 700 МГц

    R&S®TSMW-Z7

    1518.1845.02

    MIMO антенна многодиапазонная

    R&S®TSMW-Z8

    1518.1851.02

    Мягкая сумка для переноски

    R&S®FSH Z25

    1145.5896.02

    Адаптер для установки в стойку

    R&S®TSMW-Z2

    1503.3901.02

    Магнитное основание антенны без GPS

    R&S®TSMW-ZA1

    1145.6705.00

    Фиксированное основание антенны без GPS

    R&S®TSMW-ZA2

    1145.6711.00

    Магнитное основание антенны с GPS

    R&S®TSMW-ZA3

    1145.6728.00

    Фиксированное основание антенны с GPS

    R&S®TSMW-ZA4

    1145.6734.00

    Антенна от 400 МГц до 440 МГц

    R&S®TSMW-ZE2

    1117.8165.00

    Антенна от 360 МГц до 410 МГц

    R&S®TSMW-ZE3

    1117.8159.00

    Антенна от 1700 МГц до 2700 МГц

    R&S®TSMW-ZE4

    1514.5281.00

    Антенна от 700 МГц до 960 МГц и от 1700 до 2500 МГц

    R&S®TSMW-ZE6

    1516.2515.00



    Для приобретения радиочастотного сканера R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
    Основные технические характеристики
    Диапазон частот
    от 30 МГц до 6 ГГц;
    Полоса
    20 МГц (для каждого приемника)
    Высокопроизводительный цифровой интерфейс
    I/Q-данных (опция R&S®TSMW-K1)
    Измерения в сетях
    GSM / UMTS / WCDMA / EVDO / LTE / WiMAX / TETRA вместе с программным обеспечением для измерения покрытия ROMES.
    Дополнительные функции
    Встроенный предусилитель и аттенюатор; Встроенный GPS приемник;
