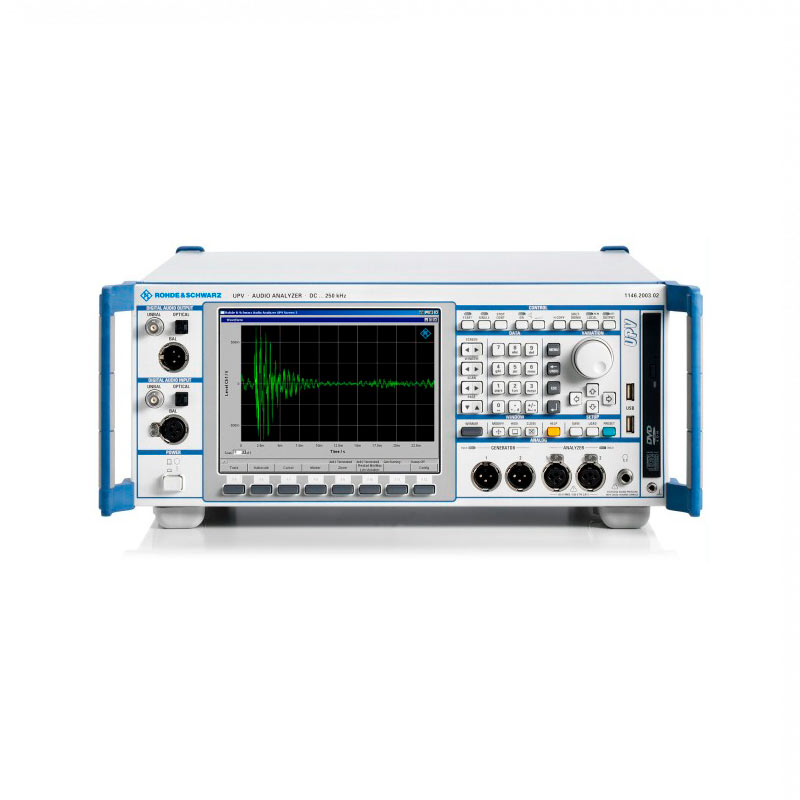

Аудиоанализатор R&S®UPV, UPV66

Анализатор звуковых сигналов R&S®UPV выполняет практически все возможные измерения на аналоговых и цифровых интерфейсах: от измерения искажений и отображения спектра до анализа цифрового интерфейса. Возможно одновременное выполнение и отображение результатов измерений. Аудиоанализатор R&S®UPV выполняет все измерения в истинном двухканальном режиме, что вдвое сокращает время измерений для стереосигналов.

Отправить запрос
Описание
Характеристики

Основные свойства


Широкий набор тестовых сигналов:
  • синусоидальные,
  • интермодуляционные,
  • пакеты сигналов,
  • шумовые,
  • постоянное напряжение,
  • двухканальные синусоидальные.

Универсальные функции:
  • измерение уровня,
  • селективное измерение уровня,
  • измерение отношения суммы сигнала, шума и искажений к суммарному уровню шума и искажений (SINAD),
  • измерение коэффициента гармоник (THD),
  • измерение коэффициента модуляции и DFD,
  • измерение постоянного напряжения,
  • измерение частоты, фазы и группового времени задержки,
  • анализ формы сигнала,
  • анализ с применением БПФ.

Наглядное отображение результатов:
  • в реальном масштабе времени, для одного или обоих каналов,
  •  одновременное отображение нескольких графиков (например, в частотной и во временной области),
  •  вертикальные и горизонтальные маркеры для графиков
  • на экране.


Характерные особенности


Полный набор оборудования в одном корпусе
Анализатор R&S®UPV со встроенным компьютером является многофункциональным и моноблочным прибором.
В комплект входит все необходимое оборудование:
  •  жесткий диск,
  •  привод CD/DVD,
  •  сетевой интерфейс,
  •  четыре разъема USB,
  •  разъемы для клавиатуры, мыши, монитора и принтера.

Удобство в работе
Анализатор R&S®UPV оборудован современным интуитивно понятным интерфейсом пользователя. Для работы используется экран большого размера, который имеет пять различных представлений. Переключение между экранами выполняется одним нажатием клавиши. Стандартные настройки прибора расположены в  отдельных панелях; после выполнения настроек их можно скрыть. Для облегчения работы отображаются только использующиеся в данный момент группы функций. Управление всеми функциями прибора осуществляется с  передней панели. Выбор функции осуществляется нажатием, а изменение численных значений – поворотом колеса прокрутки, что  позволяет пользователю в  пределах панели работать одной рукой. Программные клавиши в нижней части экрана позволяют выбирать ту или иную функцию прямо с графического дисплея. Анализатором R&S®UPV можно управлять с помощью внешней клавиатуры и мыши.

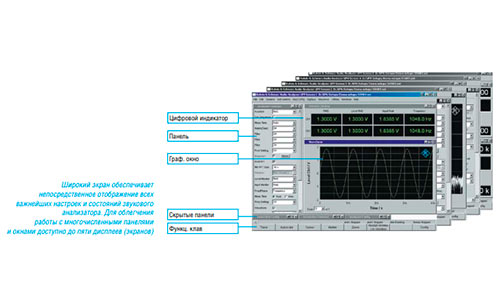

до 5 дисплеев аудиоанализатора R&S®UPV

Информация для заказа


Наименование

Описание

Тип

Код заказа

Аудиоанализатор

Базовая модель

R&S®UPV

1146.2003.02

Аудиоанализатор, без дисплея

Базовая модель

R&S®UPV66

1146.2003.66

Генератор с низкими искажениями

Для всех применений, требующих особо чистые аналоговые сигналы или расширенный частотный диапазон до 185 кГц

R&S®UPV-В1

1146.5202.02

Цифровые аудиовходы/выходы

Цифровые аудиоинтерфейсы (симметричные, несимметричные, оптические) для стандартных частот дискретизации от 32 до 192 кГц. Может быть дополнен следующими опциями:  - цифровой аудиопротокол R&S®UPV-К21;  - плата тестирования джиттера и интерфейса R&S®UPV-К22

R&S®UPV-В2

1146.4306.02

Второй аналоговый генератор

С помощью второго аналогового выходного усилителя другие синусоидальные сигналы могут быть выведены на оба канала

R&S®UPV-В3

1146.4806.02

Интерфейс I 2 S

Может быть установлен в дополнение к опциям R&S®UPV-В2, обеспечивая звуковой анализ на интегральных схемах I 2 S

R&S®UPV-В41

1146.5402.02

Универсальный последовательный интерфейс

Опция дополняет возможности аудиоанализатора цифровыми и аудиоинтерфейсами.

R&S®UPV-В42

1146.5802.02

Восьмиканальный аналоговый вход

Позволяет производить быстрый мультиканальный анализ

R&S®UPV-В48

1402.2200.02

Модификация на 150 Ом

Изменение полного сопротивления источника аналогового генератора от 200 до 150 Ом

R&S®UPV-U1

1146.1507.02

Дополнительный телефонный выход BNC

Телефонный выход BNC на задней панели – параллельно выходу головных телефонов

R&S®UPV-U2

1402.1704.02

Универсальный контроллер последовательности операций

Позволяет создавать и выполнять измерительные последовательности

R&S®UPV-К1

1401.7009.02

Плата цифрового аудиопротокола

Анализ и генерирование дополнительных цифровых данных (состояние канала, пользователь, достоверность, четность)

R&S®UPV-К21

1401.7809.02

Плата тестирования джиттер-анализа и интерфейса

Анализ физических параметров цифрового аудиоинтерфейса

R&S®UPV-К22

1401.7909.02

Дистанционное управление

Дистанционное управление через LAN и RS-232-C или интерфейс шины IEC/IEEE согласно IEC 625/IEEE 488

R&S®UPV-К4

1401.9001.02

Анализ PDM битовых потоков

Включает измерение цифровых аудиосигналов передаваемых в линию при помощи плотностно-импульсной модуляции

R&S®UPV-К421

1402.1104.02

Расширенные функции анализа

Дополнительные измерительные функции: октавный анализ 1/n

R&S®UPV-К6

1401.9201.02

ПО для тестирования слуховых аппаратов

Позволяет производить соответствующие тесты в соответствии со стандартами

R&S®UPV-К7

1401.9301.02

ПО для тестирования мобильных телефонов

Позволяет производить тесты качества передаваемого и принимаемого акустического сигнала

R&S®UPV-К9

1402.0008.02

Комплект переходников XLR/BNC

Комплект переходников XLR/BNC (2 штыря, 2 гнезда)

R&S®UP-Z1MF

1411.3306.02

Аудиопереключатель

Для многоканального подключения (вход/выход)

R&S®UPZ

1120.8004.12 (вход) 1120.8004.13 (выход)

Приспособление для монтажа в стойку 19”

Приспособление для монтажа в стойку 19”

R&S®ZZA-411

1096/3283/00





Для приобретения аудиоанализатора R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
Основные технические характеристики
Двухканальный анализатор
полоса до 250 кГц
Генерация синусоидальных сигналов
до 185 кГц, один канал (R&S®UPV-B1), до 80 кГц, два канала
Уровень собственных шумов БПФ
менее –140 дБ
Собственная неравномерность АЧХ (от 20 Гц до 20 кГц)
±0,01 дБ
Цифровые
Интерфейс AES/EBU
частота дискретизации до 192 кГц
Динамический диапазон
более 170 дБ
Функции
Двухканальная генерация сигнала, двухканальный анализ, аналоговые и цифровые измерения, анализ с применением быстрого преобразования Фурье с числом точек до 256 тыс
