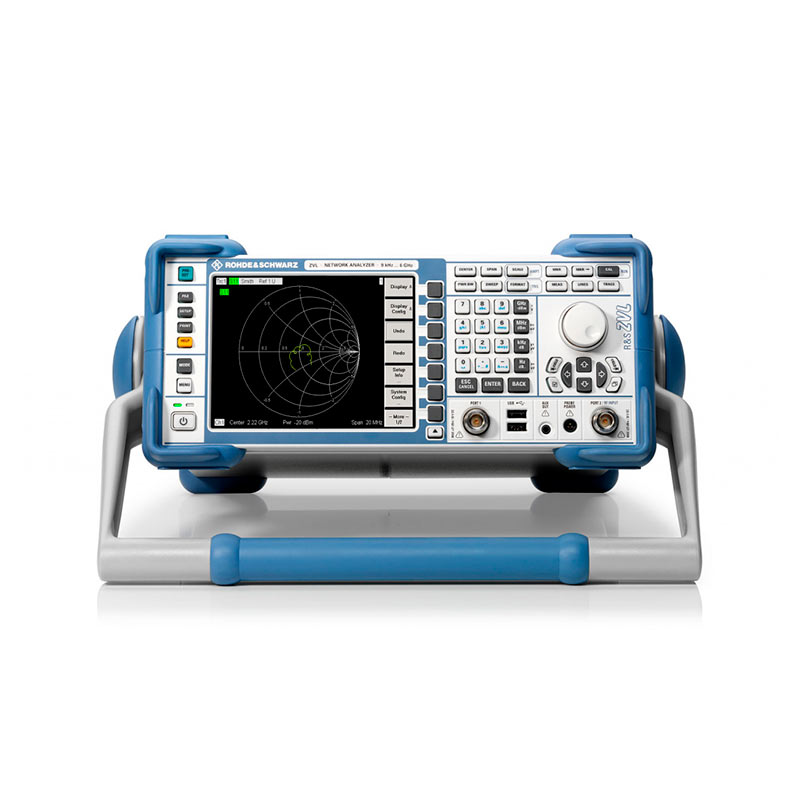

Векторный анализатор электрических цепей R&S®ZVL13
Анализатор цепей R&S®ZVL идеально подходит для решения часто меняющихся измерительных задач. Прибор объединяет в себе функции 2-портового двунаправленного анализатора цепей и полноценного опционального анализатора спектра. Варианты исполнения с различными возможностями питания, делают этот прибор уникальным решением как в лабораторных, так и в полевых условиях.
Основные свойства
- Диапазон частот: от 9 кГц до 13,6 ГГц;
- Полный набор S-параметров;
- Опциональные измерения во временной области и расстояния до повреждения;
- Динамический диапазон >115 дБ, тип. 123 дБ;
- Опциональные возможности анализа спектра;
- Поддержка датчиков мощности (опционально);
- Различные варианты питания: - От сети переменного тока
- Компактные размеры и небольшой вес 7 кг.
- От источника постоянного тока (опция)
- От аккумуляторной батареи (опция)
Характерные особенности

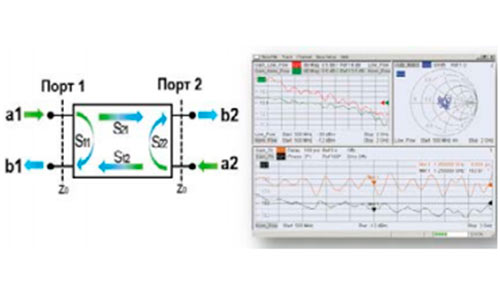

Для R&S®ZVL анализ электрических цепей является стандартным режимом работы. Прибор обеспечивает 2-портовые двунаправленные измерения полной матрицы
S-параметров. Несколько форматов отображения трасс
(графиков) позволяют выводить на экран и выделять те
или иные результаты в зависимости от информации, которую нужно извлечь из измеренных данных.
Опция ZVL-K2 позволит дополнительно находить повреждения в кабелях и разъемах, что особенно пригодится, например, при монтаже антенн. Могут быть выбраны любые кабели общего типа и заданы коэффициент замедления и частотно-зависимое затухание. Опция ZVL-K3 позволит проводить анализ во временной области, отображая неоднородности, коэффициенты отражения или импедансы в виде функции от задержки или длины. В опцию включены переходная и импульсная характеристики, разнос частот НЧ / ПП и стробируемые S-параметры.

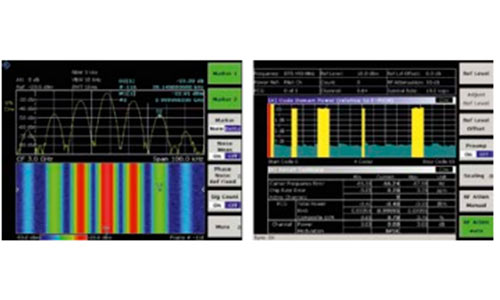

Режим анализа спектра R&S®ZVL-K1
Данная опция превращает R&S®ZVL в полноценный анализатор спектра, в том числе с функциональностью ЭМС измерений, за счет наличия специальных узкополосных фильтров. Значительно расширить возможности спектрального анализа позволит целый набор опций. FSL-K7 позволит проводить измерения сигналов аналоговой модуляции АМ/ЧМ/ ФМ. Спектрограмма (режим водопада) опция FSL-K14, будет полезна при анализе прерывистых сигналов. Прикладное ПО FSL-K30 выполнит измерения коэффициента шума и усиления. FSL-K20 добавит измерения сетей аналогового и цифрового кабельного ТВ, и аналоговых ТВ-передатчиков. FSL-B6 содержит функцию запуска по ТВ-сигналам (ТВтриггер), что особенно важно при обслуживании аналогового ТВ-оборудования. FSL-B8 стробируемая развертка позволит отобразить спектр модуляции сигналов GSM или WLAN. Для измерения передатчиков Bluetooth® пригодится опция FSL-K8. Набор прикладного ПО FSL-K72/-K91/-K93 выполнит анализ сигналов базовых станций 3GPP FDD и сигналов WLAN, WiMAX.
Информация для заказа
|
Наименование |
Тип |
Код заказа |
|
Векторный анализатор цепей: до 13,6 ГГц, 2 порта, 50 Ω |
Ω R&S®ZVL13 |
1303.6509.13 |
|
Опции |
||
|
Термостатированный кварцевый генератор (OCXO) |
FSL-B4 |
1300.6008.02 |
|
Дополнительные интерфейсы (для опции ZVL-K1): Видео выход/выход ПЧ, управление источником шума, порт AUX, разъем для датчиков мощности NRP-Zxx. |
FSL-B5 |
1300.6108.02 |
|
ТВ-триггер (для опции ZVL-K1) |
FSL-B6 |
1300.5901.02 |
|
Узкополосные разрешающие фильтры: от 10 до 300 Гц, (для опции ZVL-K1) |
FSL-B7 |
1300.5601.02 |
|
Стробируемая развертка (для опции ZVL-K1) |
FSL-B8 |
1300.5701.02 |
|
Интерфейс GPIB |
FSL-B10 |
1300.6208.02 |
|
Источник питания постоянного тока (10-28 В) |
FSL-B30 |
1300.6308.02 |
|
Аккумуляторная батарея NiMH: 4,5 А·ч (требуется FSL-B30) |
FSL-B31 |
1300.6408.02 |
|
Аккумуляторная батарея Li-Ion: 10 А·ч (требуется FSL-B30) |
ETL-B235 |
2112.0262.02 |
|
Поддержка датчиков мощности (требуется ZVL-K1, NRP-Z4/-ZKU или FSL-B5) |
FSL-K9 |
1301.9530.02 |
|
Анализ спектра |
ZVL-K1 |
1306.0301.02 |
|
Измерение расстояния до повреждения (DTF) |
ZVL-K2 |
1306.0101.02 |
|
Анализ во временной области |
ZVL-K3 |
1306.0201.02 |
|
Демодуляция АМ/ЧМ/ФМ (для опции ZVL-K1) |
FSL-K7 |
1301.9246.02 |
|
Измерения передатчиков Bluetooth® (1.1 и 2.0+EDR) (для опции ZVL-K1, не работает с ZVL3-75) |
FSL-K8 |
1301.9398.02 |
|
Измерение спектрограмм (для опции ZVL-K1) |
FSL-K14 |
1302.0913.02 |
|
Измерения для ТВ и кабельного ТВ (для опции ZVL-K1) |
FSL-K20 |
1301.9675.02 |
|
Приложение для измерения КШ и КУ (для опции ZVL-K1) (требуется FSL-B5, не работает с ZVL3-75) |
FSL-K30 |
1301.9817.02 |
|
Приложение для измерения 3GPP FDD BTS (для опции ZVL-K1, не работает с ZVL3-75) |
FSL-K72 |
1302.0620.02 |
|
Приложение для измерения WLAN IEEE 802.11a/b/g/j (для опции ZVL-K1, не работает с ZVL3-75) |
FSL-K91 |
1302.0094.02 |
|
Апгрейд опции FSL-K91 до IEEE 802.11n (для опции ZVL-K1, не работает с ZVL3-75) |
FSL-K91N |
1308.7903.02 |
|
Приложение для WiMAX IEEE802.16 OFDM/OFDMA (для опции ZVL-K1, не работает с ZVL3-75) |
FSL-K93 |
1302.0736.02 |
|
Дополнительные принадлежности |
|
|
|
Мягкая сумка для переноски |
FSL-Z3 |
1300.5401.00 |
|
Фазостабильные кабели |
|
|
|
тип N (вилка-вилка), 50Ω, длина: 0,6 м/ ,9 м, до 18 ГГц |
ZV-Z191 |
1306.4507.24/36 |
|
тип N (вилка)-3,5 мм (вилка), 50Ω, длина: 0,6 м/0,9 м, до 18 ГГц |
ZV-Z192 |
1306.4513.24/36 |
|
тип N (вилка-вилка), 75Ω, длина: 0,6 м/0,9 м, до 3 ГГц |
ZV-Z194 |
1306.4542.24/36 |
|
Механические калибровочные наборы |
|
|
|
до 3 ГГц, N-тип (вилка, розетка), 50Ω/75Ω |
ZCAN |
0800.8515.52/72 |
|
Прецизионная согласованная нагрузка: тип N (вилка), 75Ω, непрерывная мощность до 1 Вт |
RNA |
1028.4994.72 |
|
Комбинированный: до 9 ГГц, тип N (вилка/розетка), 50Ω |
ZV-Z170 |
1317.7683.02/03 |
|
Комбинированный: до 15 ГГц, тип 3,5 мм (вилка/ розетка), 50Ω |
ZV-Z135 |
1317.7677.02/03 |
|
до 18 ГГц, N-тип (вилка, розетка), 50Ω |
ZV-Z270 |
5011.6536.02 |
|
Автоматические модули калибровки |
|
|
|
2 порта, до 3 ГГц, тип N (розетка), 75Ω |
ZV-Z53 |
1164.0473.75 |
|
2 порта, до 8,5 ГГц, тип N (розетка), 50Ω (опционально возможна индивидуальная конфигурация каждого порта: N, 3,5 мм, 7/16 и 4.3-10) |
ZN-Z51 |
1319.5507.72 |
|
2 порта, до 8,5 ГГц, тип N (розетка)/ SMA (розетка) 50Ω |
ZN-Z151 |
1317.9134.72/32 |
|
2 порта, до 18 ГГц, тип N (розетка), 50Ω |
ZV-Z53 |
1164.0473.72 |
Для приобретения векторного анализатора электрических цепей R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
