Осциллографы R&S®RTE1000, RTE1022, RTE1032,RTE1052, RTE1102

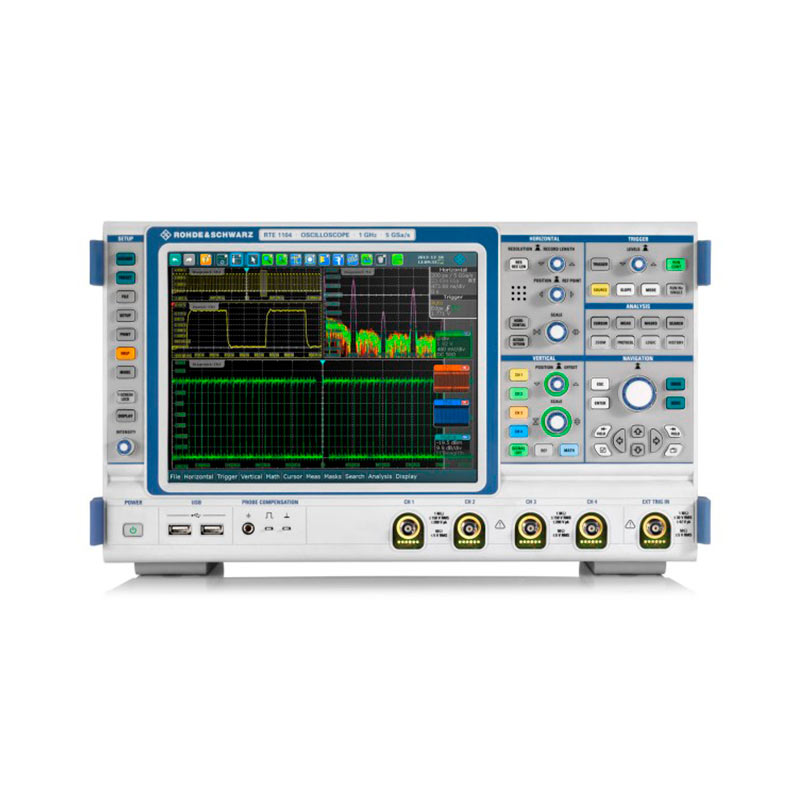

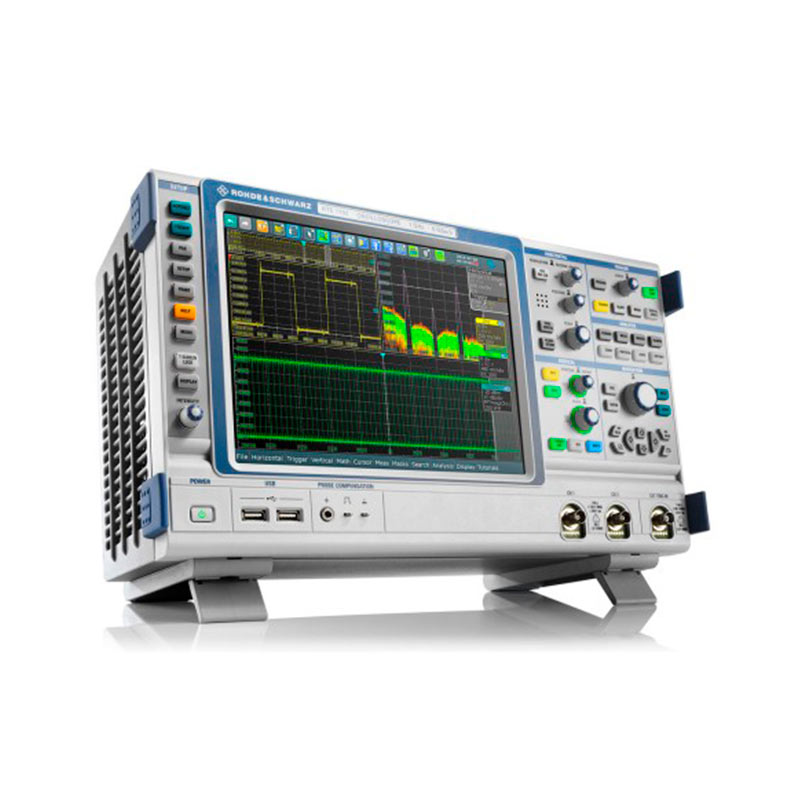

Семейство R&S®RTE1000

Модель	Полоса пропускания	Каналы	Частота дискретизации	Память
R&S®RTE1022	200 МГц	2	5 ГВыборок/c на каждом канале	50 млн. точек
R&S®RTE1024		4
R&S®RTE1032	350 МГц	2
R&S®RTE1034		4
R&S®RTE1052	500 МГц	2
R&S®RTE1054		4
R&S®RTE1102	1 ГГц	2
R&S®RTE1104		4
R&S®RTE1152	1,5 ГГц	2
R&S®RTE1154		4
R&S®RTE1202	2 ГГц	2
R&S®RTE1204		4

Основные свойства

• Прецизионная цифровая система запуска.
• Высокая чувствительность 500 мкВ/дел. и повышенное разрешение по вертикали до 16 бит.
• Скорость сбора данных более 1 млн. осциллограмм/с.
• Цифровая фильтрация с целью удаления ВЧ-составляющих как захваченных сигналов, так и сигналов запуска.
• Различные режимы сбора данных (возможность повышения или понижения разрешающей способности) включая возможность ультрасегментации.
• Многосегментность применения:
  - Временная область;
  - Частотная область;
  - Логический анализ;
  - Анализ протоколов;
  - Анализ мощности;

• Генератор сигналов произвольной формы до 100 МГц;

Характерные особенности

Удобство эксплуатации Сенсорный дисплей (с диагональю 10,4 дюйма и высоким разрешением 1024х768 пикселей) повышает скорость настройки, обеспечивая беспрецедентное удобство работы. Большинство элементов управления и действия на экране основаны на концепции работы в ОС Windows, поэтому знакомство с пользовательским интерфейсом не вызывает трудностей.

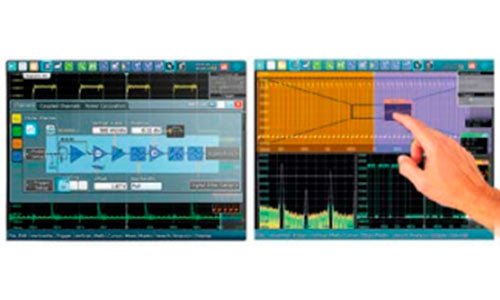

• С помощью пальца можно размещать осциллограммы на экране, отмечать области масштабирования и построения гистограмм, устанавливать параметры в диалоговых окнах, вводить данные и делать многое другое.
• Полупрозрачные диалоговые окна накладываются поверх активных осциллограмм, позволяя оперативно отслеживать изменения сигналов.
• По своему предпочтению можно настроить цветовую гамму и время послесвечения сигналов (для улучшения информативности отображаемых данных).
• Функция “UNDO/REDO” (отмена/восстановление последних действий) обеспечивает возможность исправления ошибок.

Прецизионная цифровая система запуска.
В настоящее время у большинства современных цифровых осциллографов система запуска, которая ответственна за  качество отображения и  анализа измеряемого сигнала все еще является отдельной аналоговой цепью. Шумы, а  также вносимые линейные и  нелинейные искажения в двух разных трактах, приводят к случайным и систематическим погрешностям, что  проявляется в  виде сдвигов положения запуска (джиттер запуска) на  экране осциллографа. В  осциллографах серии R&S®RTE применяется цифровая система, состоящая из  одного общего тракта. Работая с  отсчетами АЦП напрямую, используя точные алгоритмы обработки, обеспечивается постоянная синхронизация для  собранных данных и  данных запуска
что  приводит к  получению более точных результатов измерений. Результатом использования цифровой системы запуска является очень малый джиттер запуска.

Оптимизированная чувствительность

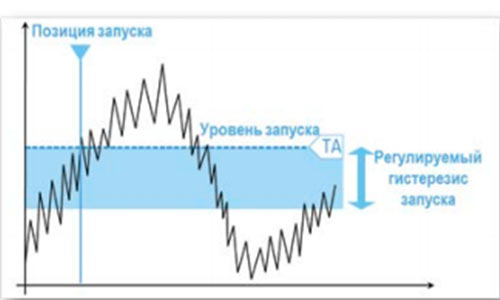

Существует два противоречивых условия, относящихся к чувствительности запуска. При работе с  зашумленными сигналами, для предотвращения нежелательных запусков, система требует широкого гистерезиса (системы шумоподавления) в области порога запуска. С другой стороны, широкий гистерезис ограничивает чувствительность системы для сигналов с  малой амплитудой. Для  оптимизации чувствительности запуска в  моделях R&S®RTE предусмотрены отдельные настройки для соответствующих характеристик сигнала.



Сигналы запуска могут быть также подвергнуты дополнительной фильтрации с  целью удаления ВЧ-составляющих, что предотвратит возможность запуска по причине нежелательных выбросов.

Различные режимы сбора данных

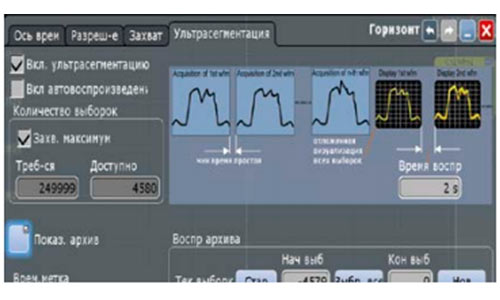

Параметры сбора данных управляют формированием осциллограммы. Помимо параметра объема записи, точность записи сигнала определяется частотой дискретизации осциллографа, которая, в серии R&S®RTE, может отличаться в ту или иную сторону от постоянной частоты дискретизации АЦП, поскольку учитываются не только сами отсчеты АЦП, но  и  дополнительные точки осциллограммы, полученные различными математическими методами. В осциллографах большая часть времени уходит на  обработку и отображение данных – это время простоя, которое ведет к появлению пробелов в записанном сигнале, когда упускаются кратковременные и редкие события. Для исключения данного момента можно воспользоваться режимом “Ultra Segmentation”, при котором происходит очень быстрый захват нескольких выборок и время простоя между циклами сбора данных практически отсутствует. Обработка и отображение данных происходит после захвата всей серии выборок. Можно задавать не только количество выборок, но и в дальнейшем, при просмотре записанных данных, даже устанавливать скорость воспроизведения записанных осциллограмм



Повышенное разрешение
Осциллографы R&S®RTEпозволяют переключиться в режим высокой четкости, повышая вертикальное разрешение до  16  бит, что  позволяет добиться многократного снижения уровня шумов, увеличивая отношение сигнал-шум и улучшая разрешение (до 256 раз) по сравнению с обычными осциллографами, имеющими разрешение 8 бит. Это достигается благодаря пропусканию сигнала на выходе АЦП через цифровой НЧ-фильтр. При необходимости пользователи могут настраивать полосу пропускания фильтра в диапазоне от 10 кГц до 500 МГц в соответствии с характеристиками подаваемого сигнала. Чем меньше полоса пропускания фильтра, тем выше разрешение и лучше подавление шума. Полоса фильтра Разрешение неактивно 8 бит 500 МГц 10 бит 300 МГц 11 бит 200 МГц 12 бит 100 МГц 13 бит 50 МГц 14 бит от 10 кГц до 30 МГц 16 бит Повышение разрешения приводит к увеличению четкости отображаемой осциллограммы: становятся видны такие подробности сигнала, которые в  противном случае были бы  замаскированы шумом. А с чувствительностью 500 мкВ/дел становится возможным запуск по самым незначительным выбросам сигнала.

Множество инструментов для получения результатов
При анализе испытываемого устройства могут потребоваться самые разнообразные измерения. Осциллографы серии R&S®RTE предлагают всеобъемлющий набор встроенных средств анализа сгруппированных в соответствующие категории и ускоряющих проверку характеристик системы:

• Временная область;
• Частотная область;
• Логический анализ;
• Анализ протоколов;
• Анализ мощности.

Временная область

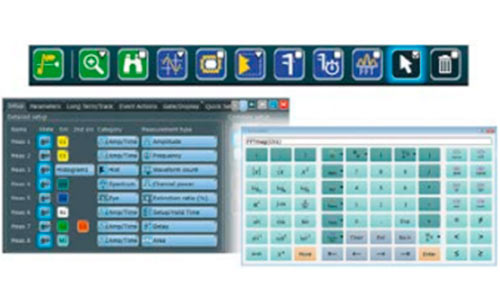

Широчайший набор быстрых/автоматических/курсорных измерений (до 77 различных типов) и математических функций обработки – значительно ускоряет процесс анализа осциллограмм. Измерения могут быть запущены с помощью пиктограмм на панели инструментов (в верней части экрана) или с использованием клавиши “MEAS” (измерение).

Встроенный генератор функций
Опция RTE-B6 включает в себя 2-канальный генератор сигналов произвольной формы с полосой 100 МГц и 8-битный генератор тестовых последовательностей. Данные возможности исключают необходимость закупки дополнительного оборудования. Целый набор стандартных сигналов, видов модуляции и  тестовых последовательностей позволит наблюдать, как реагирует на них объект измерения.

Частотная область
Данный тип измерений требует использования расчетной БПФ-осциллограммы в  качестве источника измерения. Настройка параметров аналогична настройкам обычного анализатора спектра. На основе спектра сигнала могут быть проведены различные измерения, например  – канальная мощность, занимаемая полоса, и  т.д. Опция RTE-K18 еще больше расширяет возможности анализа, добавляя режим спектрограммы (режим водопада). Функция будет полезна при наблюдении прерывистых во времени сигналов.

Логический анализ
Любой осциллограф может быть оснащен опцией анализа смешанных сигналов RTE-B1. Опция поддерживает 16 цифровых каналов, отображаемых в режиме временных диаграмм.

Анализ протоколов
Целый набор опций RTE-К1 …-K76 помогут пользователю в отладке множества протоколов как для коммерчески доступных последовательных шин, так и в последовательных шинах собственной разработки, которые часто применяются в  промышленности, авиакосмической и оборонной отраслях. Приложения предлагают не только уникальный взгляд на данные, передаваемые по шине, но также, позволяют понять, как работает шина в целом, позволяя проводить одновременный анализ физического и логического уровня сигнала на одном экране.

Анализ мощности
Опция RTE-К31 позволяет быстро измерять и анализировать основные критически параметры устройств в области параметра «Электропитание», обеспечивая глубокое проникновение в детали сигнала для понимания функционирования цепей управления и обратной связи, и их отклика на критические события.

• Оценка качества энергоснабжения (пусковой ток, гармоники).
• Анализ модуляций – анализ импульсных сигналов в устройствах коммутации.
• Анализ сопротивления переключающих устройств.
• Анализ скорости изменения напряжения или тока.
• Определение области безопасной работы (SOA) для полупроводниковых устройств.
• Анализ переходных процессов источников питания.
• Анализ потерь мощности коммутирующих устройств.
• Анализ пульсаций на выходе устройства

Дополнительные возможности

Набор пробников ближнего поля R&S®HZ-15, с частотным диапазоном от 30 МГц до 3 ГГц, позволит быстро обнаружить и проанализировать возникающие электромагнитные помехи (ЭМП). Для работы в  условиях повышенной секретности, когда остро стоит вопрос защиты информации, прекрасным решением данной проблемы послужит съемный жесткий диск (RTE-B18). Для сохранности всего комплекса измерительного оборудования от механических повреждений, при хранении или транспортировке, компания Rohde&Schwarz предлагает целый ряд аксессуаров.

Информация для заказа

Наименование	Тип	Код заказа
Цифровой осциллограф: 2 канала, полоса 200 МГц	R&S®RTE1022	1326.2000.22
Цифровой осциллограф: 4 канала, полоса 200 МГц	R&S®RTE1024	1326.2000.24
Цифровой осциллограф: 2 канала, полоса 350 МГц	R&S®RTE1032	1326.2000.32
Цифровой осциллограф: 4 канала, полоса 350 МГц	R&S®RTE1034	1326.2000.34
Цифровой осциллограф: 2 канала, полоса 500 МГц	R&S®RTE1052	1326.2000.52
Цифровой осциллограф: 4 канала, полоса 500 МГц	R&S®RTE1054	1326.2000.54
Цифровой осциллограф: 2 канала, полоса 1 ГГц	R&S®RTE1102	1326.2000.62
Цифровой осциллограф: 4 канала, полоса 1 ГГц	R&S®RTE1104	1326.2000.64
Цифровой осциллограф: 2 канала, полоса 1,5 ГГц	R&S®RTE1152	1326.2000.72
Цифровой осциллограф: 4 канала, полоса 1,5 ГГц	R&S®RTE1154	1326.2000.74
Цифровой осциллограф: 2 канала, полоса 2 ГГц	R&S®RTE1202	1326.2000.82
Цифровой осциллограф: 4 канала, полоса 2 ГГц	R&S®RTE1204	1326.2000.84
Принадлежности в комплекте
Пассивные пробники напряжения 500 МГц (RTE-ZP10) для каждого канала, шнур питания, документация
Опции и дополнительные принадлежности
Смешанные сигналы (MSO), 400 МГц	RTE-B1	1326.3570.02
Порт цифрового расширения для RT-ZVCxx (входит в RTE-B1)	RTE-B1E	1333.0750.02
Генератор сигналов произвольной формы: 100 МГц	RTE-B6	1326.3012.02
Интерфейс GPIB	RTE-B10	1317.4978.02
Съемный жесткий диск, включая встроенное ПО	RTE-B18	1317.7002.02
Расширение полосы RTE1022/24 до 350 МГц ... 2 ГГц	RTE-B200-204	1326.хххх.хх
Расширение полосы RTE1032/34 до 500 МГц ... 2 ГГц	RTE-B205-208	1326.хххх.хх
Расширение полосы RTE1052/54 до 1 ГГц ... 2 ГГц	RTE-B209-211	1326.хххх.хх
Расширение полосы RTE1102/04 до 1,5Гц ... 2 ГГц	RTE-B212-213	1326.хххх.хх
Расширение полосы RTE1152/54 до 2 ГГц	RTE-B214	1326.1526.02
Синхронизация и декодирование последовательных шин данных
I2C, SPI	RTE-K1	1326.1178.02
UART/RS-232/-422/-485	RTE-K2	1326.1184.02
CAN/LIN	RTE-K3	1326.1190.02
FlexRay™	RTE-K4	1326.1203.02
I2S (Audio)	RTE-K5	1326.1210.02
MIL-STD-1553	RTE-K6	1326.1226.02
ARINC 429	RTE-K7	1326.1232.02
Ethernet (декодирование)	RTE-K8	1326.1332.02
CAN-FD	RTE-K9	1326.1249.02
SENT	RTE-K10	1326.1603.02
Manchester и NRZ	RTE-K50	1326.1326.02
MDIO	RTE-K55	1326.1255.02
IEEE 100BASE-T1	RTE-K57	1333.0609.02
USB 1.0/1.1/2.0/HSIC	RTE-K60	1326.1610.02
USB Power Delivery	RTE-K63	1326.3158.02
SpaceWire	RTE-K65	1326.2845.02
CXPI	RTE-K76	1326.3193.02
Анализ спектра	RTE-K18	1326.3006.02
Анализ электропитания	RTE-K31	1326.1278.02
Измерения последовательных шин данных	R&S®RTЕ-K35	1801.2852.02
Пассивный пробник 500 МГц, 10:1, 10 МΩ, 9,5 пФ, 400 Вскз	RT-ZP10	1409.7550.00
Высоковольтный пассивный пробник 400 МГц, 100:1, 50МΩ, 7,5пФ, 1000 В	RT-ZH10	1409.7720.02
Высоковольтный пассивный пробник 400 МГц, 1000:1, 50 МΩ, 7,5пФ, 1000 В	RT-ZH11	1409.7737.02
Активный широкополосный несимметричный: 1 ГГц, 10:1, 1 МΩ, 0,8 пФ, 8 В	RT-ZS10E	1418.7007.02
Активный широкополосный несимметричный: 1 ГГц, 10:1, 1 МΩ, 0,8 пФ, 8 В, инт. R&S, микрокнопка	RT-ZS10	1410.4080.02
Активный широкополосный несимметричный: 1,5 ГГц, 10:1, 1 МΩ, 0,8 пФ, 8 В, инт. R&S, микро кнопка	RT-ZS20	1410.3502.02
Активный широкополосный несимметричный: 3 ГГц, 10:1, 1 МΩ, 0,8 пФ, 8 В, инт. R&S, микро кнопка	RT-ZS30	410.4309.02
Активный дифференциальный пробник: 100 МГц, 100:1/ 1000:1, 8 МΩ, 3,5 пФ, 1000 Вскз CAT III	RT-ZD01	1422.0703.02
Активный широкополосный дифференциальный: 1 ГГц, 10:1, 1 МΩ, 0,6 пФ, 5 В, инт. R&S, микро кнопка	RT-ZD10	1410.4715.02
Активный широкополосный дифференциальный: 1,5ГГц, 10:1, 1 МΩ, 0,6 пФ, 5 В, инт. R&S, микро кнопка	RT-ZD20	1410.4409.02
Активный широкополосный дифференциальный: 3 ГГц, 10:1, 1 МΩ, 0,6 пФ, 5 В, инт. R&S, микро кнопка R	RT-ZD30	1410.4609.02
Токовый пробник: 2 МГц, AC/DC, 500 А, инт.R&S	RT-ZC05B	1409.8204.02
Токовый пробник: 10 МГц, AC/DC, 150 А, BNC/R&S	RT-ZC10/B	1409.xxxx.xx
Токовый пробник: 50 МГц, AC/DC, 30 А, инт.R&S	RT-ZC15B	1409.8227.02
Токовый пробник: 100 МГц, AC/DC, 30 А, BNC/R&S	RT-ZC20/B	1409.xxxx.xx
Токовый пробник: 120 МГц, AC/DC, 5 А, инт. BNC	RT-ZC30	1409.7772.02
Многоканальный пробник мощности: 2х2/2х4	RT-ZVC02/ 04	1326.0259.02/03
Крышка передней панели	RTO-Z1	1317.6970.02
Мягкая сумка для переноски	RTO-Z3	1304.9118.02
Кейс (ящик для транспортировки)	RTO-Z4	1317.7025.02
Чехол для пробников	RTO-Z5	1317.7031.02
Комплект для установки в 19-дюймовую измерительную стойку	ZZA-RTO	1304.8286.02
