Система всенаправленных антенн R&S®TS-EMF (TSEMF-B1, TSEMF-B2, TSEMF-B3)

Система всенаправленных антенн, совместно с  измерительными приемниками или анализаторами спектра, предназначена для  измерения напряженности электромагнитных полей (ЭМП) на  соответствие параметров этих полей требованиям по  безопасности персонала и  оборудования, установленным государственными органами охраны труда и безопасности жизнедеятельности. Основным элементом портативной измерительной системы R&S®TS-EMF являются всенаправленные изотропные антенны TSEMF-B1/-B2/-B3, всенаправленность которых обусловлена, наличием трехосевого ортогонально расположенного датчика, обеспечивающего сферическую диаграмму направленности.
Отправить запрос
Описание
Характеристики

Основные свойства

  • Частотный диапазон от 9 кГц до 6 ГГц;
  • Обнаружение ЭМП независимо от направления и поляризации;
  • Измерение ЭМП различных стандартов РЧ-сигналов;
  • Программная платформа R&S®RFEX для исследования особых проблем, непосредственно настраивая параметры измерений;
  • Совместная работа с широким спектром измерительных
  • приборов.


Характерные особенности


С помощью системы R&S®TS-EMF могут быть измерены ЭМП, создаваемые как мощными радио или ТВ передатчиками (FM, DVB-T/T2, DAB), так и современными устройствами беспроводной связи (GSM, WCDMA, LTE, WIFI, DECT).

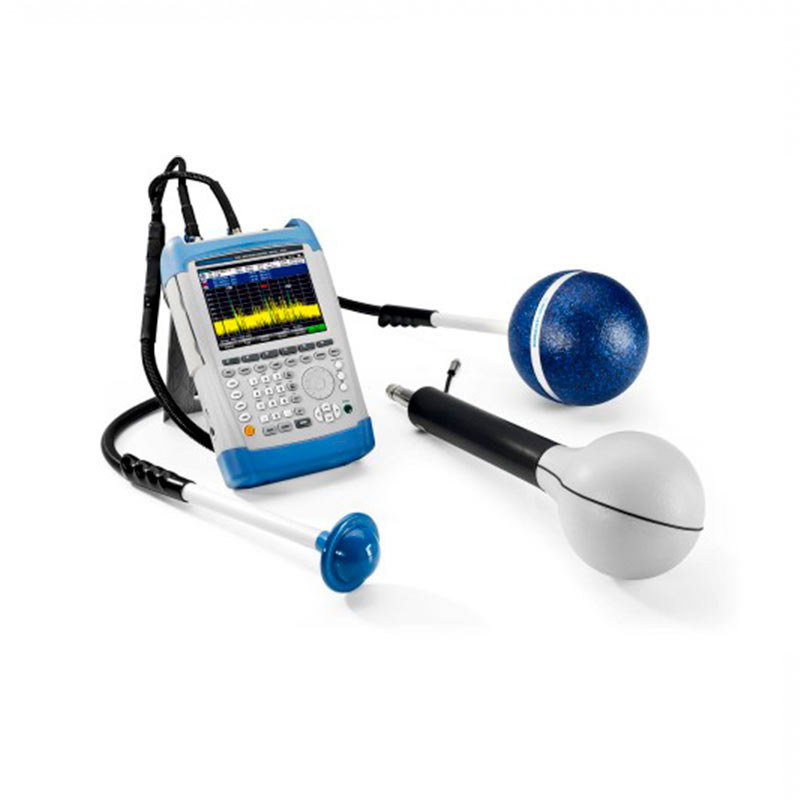

Полностью вся система включает в себя изотропные антенны (TSEMF-B1/-B2/-B3), какой-либо анализатор сигналов (анализатор спектра/ ТВ-анализатор/ измерительный приемник/ радиочастотный сканер) и ПО для настройки параметров измерений (R&S®RFEX/RFEX-Fast), способного работать как на внешнем ПК, так и непосредственно на анализаторе.

Особенности R&S®TS-EMF

Система R&S®TS-EMF предлагает два различных режима измерений: R&S®RFEX-Fast это уже предустановленные пакеты для какого-либо конкретного измерения определенного стандарта РЧ-сигнала, в то же время, R&S®RFEX — более гибкий метод исследования, где настройкой параметров могут быть
заданы индивидуально.

Информация для заказа


Наименование

Тип

Код заказа

Портативная измерительная система, (без измерительного прибора и ноутбука) Необходимы антенны TSEMF-Bx

R&S®TS-EMF

1158.9295.06

Опции и принадлежности





Изотропная антенна: от 30 МГц до 3 ГГц

R&S®TS-EMF

1074.5719.02

Изотропная антенна: от 700 МГц до 6 ГГц

R&S®TSEMF-B2

1074.5702.02

Изотропная антенна: от 9 кГц до 200 МГц

R&S®TSEMF-B3

1074.5690.02

Калибровка системы R&S®TS-EMF для TSEMF-B2 или-B3

R&S®TSEMF-DKD

1502.5675.14

Программный ключ для ПО R&S®RFEX на R&S®FSL (необходимоFSL-K400 или -U400)

R&S®TSEMF-K12

1510.9201.12

Декодирование сигналов WCDMA в системе R&S®TS-EMF, включает опцию TS-EMF-U2 (совместима с R&S®FSL/FSP/FSU/ESR/ESRP/ESU)

R&S®TSEMF-U1

1063.3390.02

Декодирование сигналов WCDMA в системе R&S®TS-EMF(совместима с R&S®TSMW/TSME)

R&S®TSEMF-U2

1063.3449.02

Декодирование сигналов LTE в системе R&S®TS--EMF (необходимо R&S®TSMW/TSME с опц.TSMx-K29)

R&S®TSEMF-K21

1516.4199.02

Автоматизированное декодирование измерений сигналов LTE и WCDMA в системе R&S®TS-EMF в комбинации с R&S®FSH(необходимоFSH-K44, -K50 и -K50E)

R&S®TSEMF-K23

1515.3430.02

Набор кабелей (длиной 8 м) для R&S®TS--EMF до 6 ГГц

R&S®TS-EMFZ2

1166.5708.04

ЭМС тренога для R&S®TS--EMF

R&S®TSEMF-O3

1101.8477.03

Настольная тренога для R&S®TS--EMF

R&S®TSEMF-O5

1166.5850.02

Измерительное ПО R&S®RFEX-Fast и R&S®RFEX

R&S®TSEMF-K1

1166.5937.04


Для приобретения систем всенаправленных антенн R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
Основные технические характеристики
Диапазон частот
TSEMF-B1
30 МГц – 3 ГГц
TSEMF-B2
700 МГц – 6 ГГц
TSEMF-B3
9 кГц – 200 МГц
Минимальный детектируемый уровень
около 1 мВ/м
Максимальный уровень напряженности
TSEMF-B1
≥230В/м
TSEMF-B2
≥230В/м
TSEMF-B3
≥100В/м
Изотропность
TSEMF-B1
≤ ±2,1дБ
TSEMF-B2
≤ ±3,0дБ
TSEMF-B3
≤ ±1,37 дБ
Погрешность измерений совместно с R&S®FSH
TSEMF-B1
≤ ±3,1дБ
TSEMF-B2
≤ ±3,9дБ
TSEMF-B3
≤ ±2.5 дБ
Погрешность измерений совместно с R&S®FSL
TSEMF-B1
≤ ±3,0дБ
TSEMF-B2
≤ ±3,8дБ
TSEMF-B3
≤ ±2.4дБ
Подключение к измерительному прибору
TSEMF-B1, TSEMF-B2
С помощью интегрированного в антенну кабеля с ферритовым кольцом или дополнительно с TS-EMFZ2
TSEMF-B3
Прямое подключение или с TS-EMFZ2
Температура окружающей среды
от -10°С до +50°С
Питание
Через измерительный прибор или ноутбук
Габаритные размеры (Длина – Диаметр), мм
TSEMF-B1
475 – 170
TSEMF-B2
415 – 87
TSEMF-B3
550 – 146
Масса
TSEMF-B1
1,3 кг
TSEMF-B2
0,95 кг
TSEMF-B3
0,85 кг
