Векторный анализатор цепей R&S®ZNLE3, ZNLE6

Измерения с помощью векторного анализатора цепей R&S®ZNLE просты, как раз-два-три: он легко настраивается, легко калибруется, легко выполняет измерения. Широкоформатный сенсорный экран идеально подходит для отображения настроек и организации измерений в соответствии с требованиями текущей измерительной задачи.

Отправить запрос
Описание
Характеристики

Основные свойства

  • Двунаправленные измерения пассивных компонентов в диапазоне частот от 100 кГц до 3 или 6 ГГц;
  • Полосы ПЧ от 1 Гц до 500 кГц;
  • Динамический диапазон до 120 дБ (тип.);
  • Мастер калибровки упрощает калибровочный процесс;
  • Интерфейс LAN и, опциональный GPIB, для дистанционного управления;
  • Широкоформатный 10,1-дюймовый сенсорный WXGA экран
  • Операционная система Windows 10;
  • Компактные размеры (глубина 24 см);
  • Малый вес (6 кг).

Характерные особенности

R&S®ZNLE представляет собой 2-портовый векторный анализатор электрических цепей, который может применяться
для измерения полной матрицы S-параметров (S11, S21, S12,
S22) пассивных компонентов.

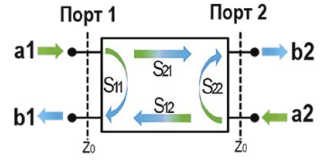

измерения матрицы S-параметров R&S®ZNLE

При заказе анализатора необходимо определиться только
с двумя вопросами: частотным диапазоном и потребностью
в интерфейсе GPIB (опция FPL1-B10).
Малые габаритные размеры (глубина 24 см) позволяют освободить дефицитное место на рабочем столе.
Анализаторы R&S®ZNLE специально разработаны для уменьшения времени, требующегося на  испытания и  настройку, демонстрируя повышенную пропускную способность, увеличивая производительность проведения измерений. Приборы работают под  управлением операционной системы Windows 10. Твердотельный жесткий диск обеспечивает быстрое время загрузки и надежность. Мощная цифровая обработка, в сочетании с широкой полосой ПЧ до 500 кГц, обеспечивают высокую скорость измерения.

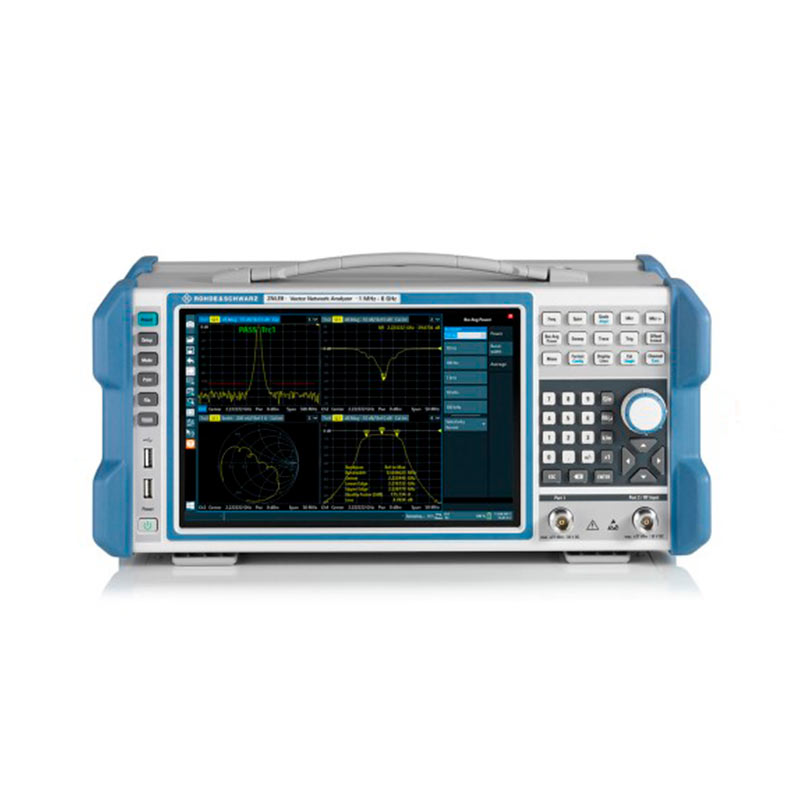

измерения R&S®ZNLE

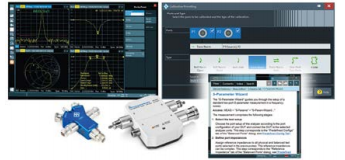

Многоканальное отображение результатов измерения ускоряет процесс исследования устройства. Для упрощения калибровочного процесса предусмотрен специальный мастер калибровки. Поддерживаются как  ручные комплекты, так и автоматические модули калибровки.

Простой и удобный пользовательский интерфейс

Широкоформатный 10,1-дюймовый сенсорный экран идеально подходит для  отображения настроек и  организации измерений в  соответствии с  требованиями текущей измерительной задачи. С помощью жестов касания, привычных пользователям смартфонов, можно перетаскивать на экран необходимые инструменты, изменять масштаб и т.д. Функциональные клавиши отмены и возврата действия, позволят отменить или восстановить измерительную конфигурацию.


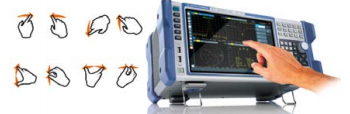

сенсорный экран R&S®ZNLE


Информация для заказа


Наименование

Тип

Код заказа

Векторный анализатор цепей: 2 порта, диапазон частот от 1 МГц до 3 ГГц

R&S®ZNLE3

1323.0012.53

Векторный анализатор цепей: 2 порта, диапазон частот от 1 МГц до 6 ГГц

R&S®ZNLE6

1323.0012.56

Дополнительные опции и принадлежности

Расширения частотного диапазона до 100 кГц

ZNLE(6)-B100

1303.9272.02

Интерфейс GPIB

R&S®FPL1-B10

1323.1890.02

Измерение расстояния до повреждения (DTF)

R&S®ZNL-K3

1323.1825.02

Анализ во временной области

R&S®ZNL-K2

1323.1819.02

Защитная крышка

R&S®FPL1-Z1

1323.1960.02

Сумка для транспортировки, с прозрачной крышкой

R&S®FPL1-Z2

1323.1977.02

Система ремней для работы "на весу"

R&S®FPL1-Z3

1323.1683.02

Антибликовая пленка

R&S®FPL1-Z5

1323.1690.02

Комплект для монтажа в стойку R&S®FPL1-Z6 1323.1954.02 Фазостабильный кабель: тип N (вил

R&S®FPL1-Z6

1323.1954.02

Фазостабильный кабель: тип N (вилка-вилка), 50Ω, длина: 0,6 м / 0,9 м, от 0 Гц до 18 ГГц

R&S®ZV-Z191

1306.4507.24/36

Фазостабильный кабель: тип N (вилка) – 3,5 мм (вилка), 50Ω, длина: 0,6 м / 0,9 м, от 0 Гц до 18 ГГц

R&S®ZV-Z192

1306.4513.24/36

Механический калибровочный набор: до 3 ГГц, N-тип (вилка, розетка)

R&S®ZCAN

0800.8515.52

Механический комбинированный калибровочный набор: до 9 ГГц, тип N (вилка/розетка)

R&S®ZV-Z170

1317.7683.02/03

Механический комбинированный калибровочный набор: до 15 ГГц, тип 3,5 мм (вилка/розетка)

R&S®ZV-Z135

1317.7677.02/03

Автоматический модуль калибровки: 2 порта, до 8,5 ГГц, тип N (розетка) (опционально возможна индивидуальная конфигурация каждого порта: N, 3,5 мм, 7/16 и 4.3-10)

R&S®ZN-Z51

1319.5507.72

Автоматический модуль калибровки: 2 порта, до 8,5 ГГц, тип N (розетка)

R&S®ZN-Z151

1317.9134.72

Автоматический модуль калибровки: 2 порта, до 8,5 ГГц, тип SMA (розетка)

R&S®ZN-Z151

1317.9134.32


Для приобретения векторных анализаторов цепей R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
Основные технические характеристики
Диапазон частот
R&S®ZNLE3
от 1 МГц (с опцией - В100 от 100 кГц) до 3 ГГц
R&S®ZNLE6
от 1 МГц (с опцией - В100 от 100 кГц) до 6 ГГц
Количество измерительных портов
2, тип N (female (розетка))
Импедансе
50Ω
Количество точек измерений
от 2 до 5001
Полосы ПЧ
от 1 Гц до 500 кГц
Стабильность опорного генератора (старение)
± 1·10-6
Динамический диапазон
от 1 МГц до 50 МГц: > 100 дБ (тип. 110 дБ) от 50 МГц до 6 ГГц: > 110 дБ (тип. 120 дБ)
Время измерения (201 точка, span 200 МГц, BW 500 кГц)
< 5 мс
Диапазон выходной мощности
от -10 дБм до 0 дБм (тип. до +2 дБм)
Максимальный номинальный уровень входной мощности
0 дБм
Точность измерения
параметра передачи
< 0,05 дБ или < 0,5° (в диапазоне от -35 дБм до +5 дБм)
параметра отражения
< 0,2 дБ или < 1,3° (при 0 дБм)
Дисплей
Диагональ
26,4 см (10,1 дюйма)
Разрешение
1280 × 800 × 262144
Тип
Цветной, сенсорный, WXGA

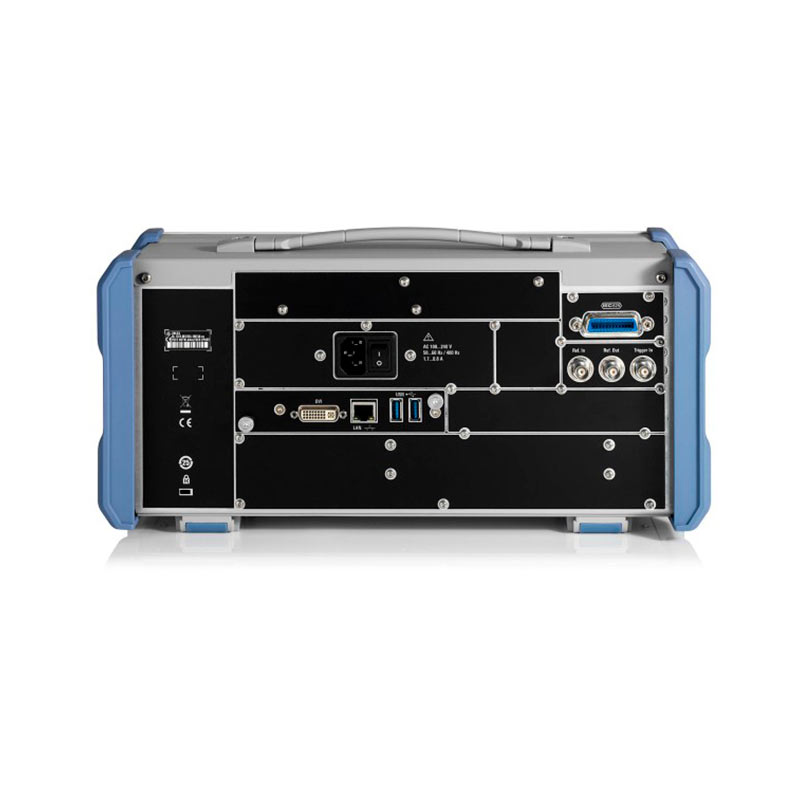

Интерфейсы
Стандартно
LAN, USB, DVI-D
Опционально
GPIB (опция FPL1-B10)
Система
Операционная система
Windows 10
Жесткий диск
32 Гбайт
Питание
Сеть переменного тока: 100-240 В, 50-60 Гц
Потребляемая мощность
тип. 80 Вт (макс. 170 Вт)
Габаритные размеры (Ш-В-Г), мм
408 – 186 – 235
Масса
6 кг
