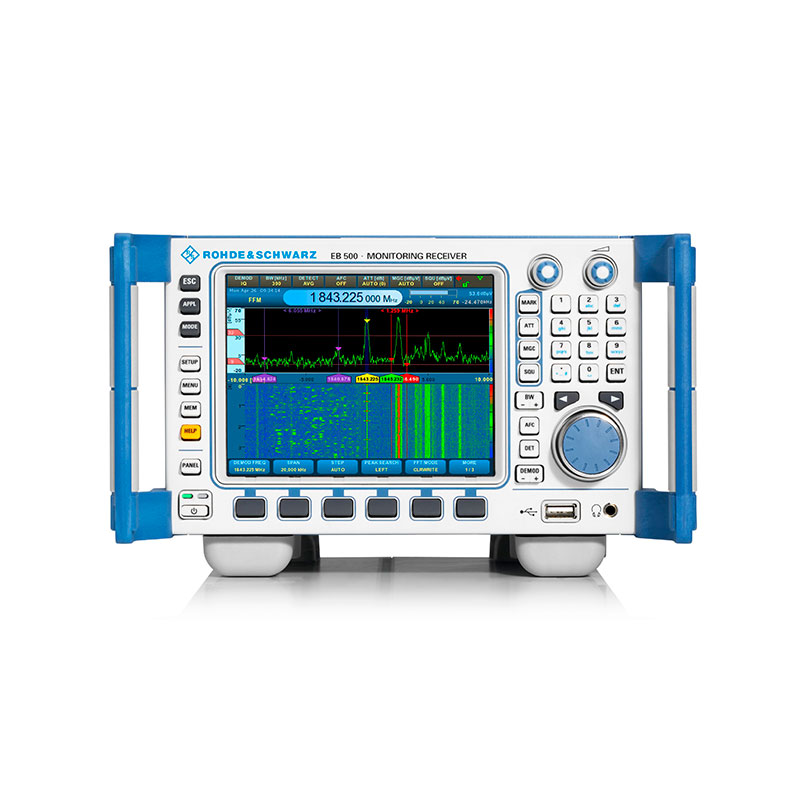

Цифровой компактный приемник R&S®EB500
Широкополосный мониторинговый приемник R&S®EB500 предназначен для выполнения задач в части радиомониторинга и радиоразведки. Приемник отлично подходит для решения подобных задач благодаря широким возможностям непосредственного и удаленного управления, высокой скорости сканирования спектра и эффективному сбору информации с широкой полосой демодуляции сигналов.
Приемник является широкополосным с функцией радиолокации по углу прихода сигнала (AoA) и по разнице времен прихода сигналов (TDOA) и измерения сигналов в соответствии с рекомендациями ITU (опция). В качестве опций доступно быстрое сканирование спектра, селективный анализ сигналов и цифровые понижающие преобразователи.
Ключевые факты:
► Высокоэффективный мониторинг спектра в диапазоне от 8 кГц до 6 ГГц (с опциями)
► Точная радиолокация по углу прихода сигнала (AoA) и по разнице времен прихода сигналов (TDOA) в диапазоне от 300 кГц до 6 ГГц (с опциями)
► Оптимизировано для измерения слабых сигналов в условиях высокой загруженности спектра
► В качестве опции доступно быстрое сканирование спектра и цифровые понижающие преобразователи
► Испытания производительности и устройств в соответствии с рекомендациями МСЭ
Особенности:
- Сверхбыстрый обзор заданного диапазона частот
- Благодаря заложенной функции панорамного сканирования приемники-пеленгаторы позволяют осуществлять быстрый мониторинг эфира. Пеленги обнаруженных в результате сканирования сигналов могут быть моментально вычислены, переключив прибор в режим пеленгования.
- Спектр ПЧ в режиме реального времени
- Благодаря особому алгоритму обработки входной информации R&S®EB500 позволяют осуществлять мониторинг сигналов в режиме реального времени с высоким разрешениям. Благодаря чему характеристики даже очень коротких импульсов могут быть достоверно измерены.
Преимущества:
Поддержка пеленгации по разнице времен прихода сигналов (TDOA)
Радиолокация по разнице времен прихода сигналов (TDOA)
R&S®EB500 позволяет выполнять радиолокацию по разнице времен прихода сигналов (TDOA). Дополнительный внешний GPS-модуль R&S®EB5-EGT обеспечивает высокоточные метки времени и синхронизацию GPS.
Измерения в соответствии с требованиями МСЭ
В соответствии с рекомендациями сектора радиосвязи МСЭ
Характеристики R&S®EB500 соответствуют всем соответствующим рекомендациям сектора радиосвязи МСЭ. Дополнительная опция R&S®EB500-IM позволяет выполнять измерения в соответствии с требованиями МСЭ таких параметров сигналов, как ширина полосы, центральная частота и глубина модуляции.
Полихромный спектр
Различение наложенных импульсных сигналов
В режиме измерения с полихромным спектром R&S®EB500 отображает временной режим (частоту появления) импульсных сигналов с использованием цветового кодирования (для любой полосы пропускания в реальном масштабе времени). Это помогает различать наложенные импульсные сигналы.
Три дополнительных цифровых понижающих преобразователей (DDC)
3+1 приемников в одном приборе
R&S®EB500 обеспечивает демодуляцию и параллельный вывод аудиосигналов или I/Q-данных максимум четырех сигналов в полосе пропускания в реальном масштабе времени с помощью цифрового понижающего преобразователя R&S®EB500-DDC.
Радиопеленгация
Модернизация для выполнения пеленгации по углу прихода сигнала (AOA)
R&S®EB500 можно модернизировать для выполнения автоматической пеленгации (DF) по углу прихода сигнала (AOA) с помощью комплекта для обновления пеленгатора R&S®EB500-DF совместно с одноканальными пеленгаторными антеннами R&S®ADDx.
Поддержка пеленгации по разнице времен прихода сигналов (TDOA)
Радиолокация по разнице времен прихода сигналов (TDOA)
R&S®EB500 позволяет выполнять радиолокацию по разнице времен прихода сигналов (TDOA). Дополнительный внешний GPS-модуль R&S®EB5-EGT обеспечивает высокоточные метки времени и синхронизацию GPS.
Информация для заказа
| Наименование | Тип | Номер заказа |
|
Приемник мониторинга, без управления на передней панели |
R&S®EB500 | 4072.5004.02 |
|
Приемник мониторинга, с управлением на передней панели |
R&S®EB500 | 4072.5004.03 |
|
Документация по калибровочным значениям |
R&S®EB500-DCV | 4072.8403.02 |
| Опции | ||
|
Расширение диапазона ВЧ частот, от 8 кГц до 32 МГц |
R&S®EB500-HF | 4072.8003.02 |
|
Расширение диапазона частот СВЧ, от 3,6 ГГц до 6 ГГц |
R&S®EB500-FE | 4072.9300.02 |
|
Панорамное сканирование |
R&S®EB500-PS | 4072.9200.02 |
|
Внутренняя запись |
R&S®EB500-IR | 4072.9551.02 |
|
Отображение карты |
R&S®EB500-Map | 4072.9451.02 |
|
Программное обеспечение для измерений ITU |
R&S®EB500-IM | 4072.9100.02 |
|
Выборочный анализ вызовов |
R&S®EB500-SL | 4072.9800.02 |
|
Цифровой преобразователь с понижением частоты |
R&S®EB500-DDC | 4072.9500.02 |
|
Комплект для модернизации пеленгатора |
R&S®EB500-DF | 4072.9400.02 |
|
Широкополосный пеленгатор |
R&S®EB500-WDF | 4072.9651.02 |
|
Коррекция ошибок DF |
R&S®EB500-COR | 4072.9600.02 |
|
Внешний модуль GPS |
R&S®EB5-EGT | 4073.2009.02 |
|
Рекомендуемые дополнения |
||
|
Адаптер для стойки 19 дюймов (2 × R & S®EB500 рядом) |
R&S®ZZA-T04 | 1109.4187.00 |
|
Адаптер для стойки 19 дюймов (1 × R & S®EB500 + 1 × глухая пластина) |
R&S®ZZA-T02 | 1109.4164.00 |
|
Кабель питания постоянного тока |
R&S®EB500-DCC | 4072.7036.00 |
Пеленгационные антенны:
|
Компактная пеленгаторная антенна VHF / UHF от 20 МГц до 1,3 ГГц только для одноканального пеленгатора Цвет: светлая слоновая кость (RAL1015) |
ADD107 |
4090.7005.02 |
|
Компактная пеленгаторная антенна UHF / SHF от 600 МГц до 6 ГГц только для одноканальных пеленгаторных антенн Цвет: светлая слоновая кость (RAL1015 |
ADD207 | 4096.0002.02 |
Комплект поставки:
Формируется Заказчиком самостоятельно.
Для приобретения цифрового компактного приёмника R&S EB500 просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
