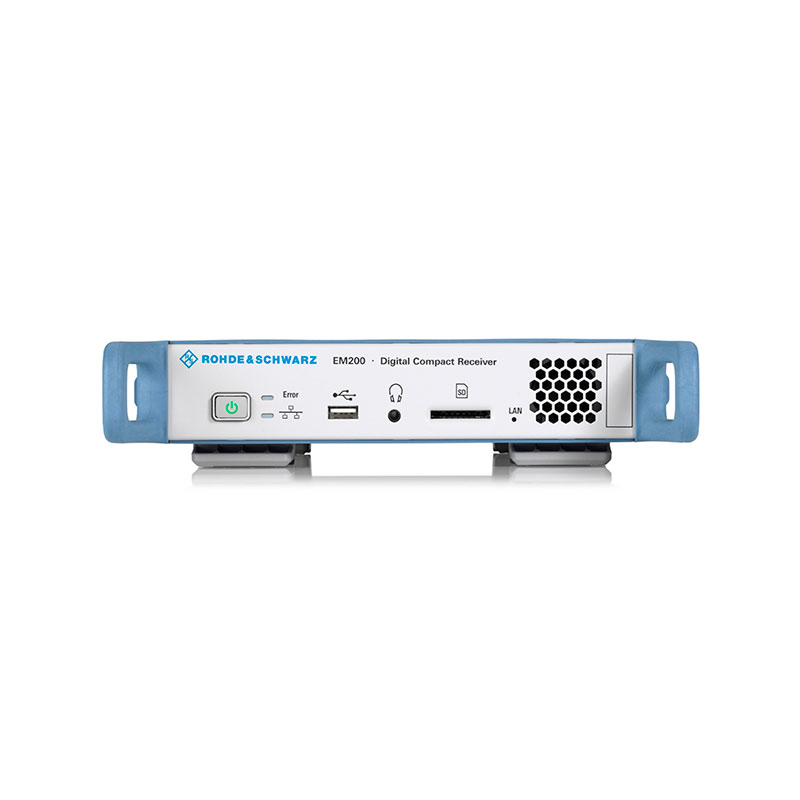

Цифровой компактный приемник R&S®EM200
R&S®EM200 — экономически эффективный и оптимальный приемник и пеленгатор компактного формата. Он обнаруживает, анализирует и демодулирует сигналы в диапазоне от 8 кГц до 8 ГГц и дополнительно поддерживает пеленгацию с помощью компактных пеленгаторных антенн от компании Rohde & Schwarz, работающих в диапазоне от 20 МГц до 6 ГГц. Небольшой прибор просто встроить в существующую систему, а перейти к началу эксплуатации можно всего за несколько шагов. Он поставляется с удобным и готовым для использования графическим пользовательским интерфейсом.

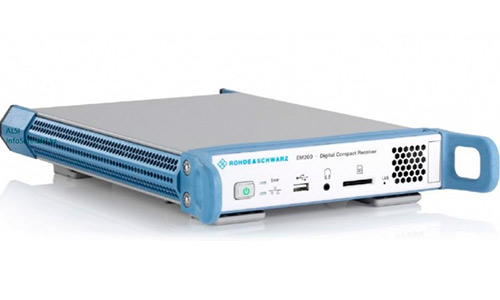

Цифровой компактный приемник R&S®EM200
► Диапазон частот от 8 кГц до 8 ГГц
► Высокоскоростное сканирование со скоростью до 47 ГГц/с во всем диапазоне частот
► Полоса пропускания в реальном масштабе времени 40 МГц
► Обновленная пеленгация по углу прихода сигнала (AOA)
► Потоковая передача I/Q-данных в полосе шириной до 40 МГц с 10-гигабитным интерфейсом в качестве опции
► Компактный и идеальный для использования в качестве автономного решения или интегрированного в системные решения; ½ 19 ” высотой 1U прибор, который весит всего 3,5 кг
► Широкие возможности по расположению приемника в автомашине. Питание от 10 до 32 В также расширяют возможности применения.
Оптимальный баланс конструкции и ВЧ характеристик
► Расширенная преселекция с помощью следящего фильтра, фильтра верхних частот, фильтра нижних частот
► Несколько режимов сканирования (сканирование памяти и частотного сканирования) с высокой скоростью сканирования
► Два независимых цифровых тракта для спектра и демодуляции в реальном масштабе времени
► Широкая полоса измерения до 40 МГц, идеально подходит для измерения уровня современных цифровых сигналов
► Простая процедура обновления, широкий диапазон сценариев использования, легко расширяется с помощью программных ключевых кодов

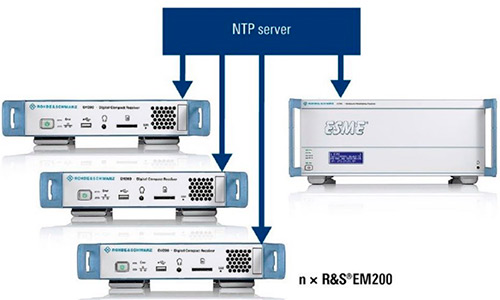

► Можно работать с несколькими R&S®EM200 совместно с одним или несколькими приемниками и пеленгаторами от компании Rohde & Schwarz
► Приемник совместим с ПО: R&S®RAMON / R&S®ARGUS / Mobile Locator
► Компактная конструкция делает прибор практичным и удобным инструментом для различных областей применения:
- Измерение спектра
- В качестве мониторингового приемника
- В качестве широкополосного источника IQ-данных
- Обнаружение источников помех
- TDoA
- Пеленгация

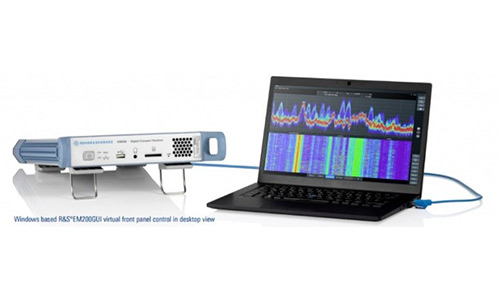

► Управление с помощью виртуальной передней панели R&S®EM200GUI на базе системы Windows в режиме рабочего стола РПУ подходи в качестве автономного устройства или компонента архитектуры распределенной сети клиент/сервер
► Потоковая передача IQ-данных в полосе шириной с 10-гигабитным интерфейсом в качестве опции
► Совместимость с широкодиапазонными высокоэффективными программными модулями для опережающего мониторинга,
анализа сигналов, геолокации с целью поддержки пользователей в рамках автоматизации в различных областях
► Описание открытого интерфейса для команд дистанционного управления, который позволяют системным интеграторам
встроить в приемник стороннее решение

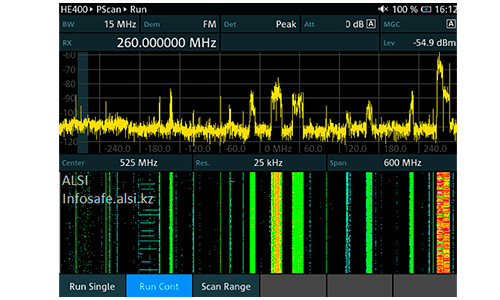

Опция R&S®CS-PS обеспечивает высокую скорость панорамного сканирования в широком диапазоне частот. Такая возможность полезна для определения представляющего интерес диапазона частот для сигналов, исходящих из неизвестного месторасположения, или для определения наличия импульсных сигналов или сигналов с перестройкой частоты за пределами полосы пропускания реального времени.
Быстрое спектральное сканирование (панорамное сканирование) во всем диапазоне частот с отображением водопадной диаграммы

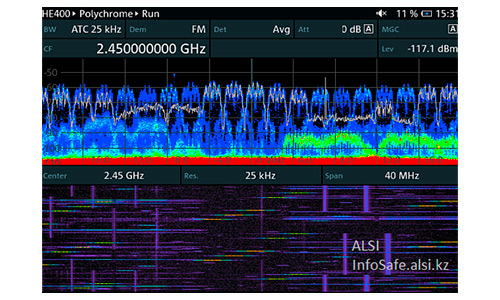

Опция R&S®CS-PC отображает многоцветный спектр для разделения наложенных импульсных сигналов, которые невозможно различить с помощью обычных методов. Цветовые спектральные схемы показывают, как часто или как долго сигналы находятся в эфире. Холодные цвета, такие как синий, указывают на редкие/кратковременные появления, в то время как теплые цвета, такие как красный, указывают на более частые/более длинные появления сигнала.
Многоцветный спектр выявляет скрытые сигналы, которые в противном случае будут не видны
Информация для размещения заказа:
|
Наименование |
Тип устройства |
Код заказа |
|
Базовый блок (включая стандартные принадлежности: кабель питания, руководство по эксплуатации) |
||
|
Цифровой мониторинговый приемник |
EM200 |
4108.3005.02 |
|
10G Ethernet интерфейс (без модуля трансивер) |
CS-10G |
4108.5220.02 |
|
Программные опции |
||
|
Приложение для картографирования и геотегирования |
CS-MAP |
4500.7140.02 |
|
Измерение напряженности поля |
CS-FS |
4500.7211.02 |
|
Точность меток времени и внешняя ГНСС |
CS-TSA |
4500.7170.02 |
|
Многоцветный спектр |
CS-PC |
4500.7040.02 |
|
Панорамное сканирование |
CS-PS |
4500.7070.02 |
|
Измерения во временной области |
CS-ZS |
4500.7111.02 |
|
Запись и воспроизведение кривых |
CS-IR |
4500.7240.02 |
|
Снимки экранов, запись и воспроизведение I/Q-данных |
CS-IQ |
4500.7270.02 |
|
Модернизация функции радиопеленгации |
CS-DF |
4500.7370.02 |
|
Измерение модуляции для АМ/ЧМ/ФМ сигналов |
CS-MM |
4500.7340.02 |
|
Штамп времени и внешний GNSS |
CS-TSA |
4500.7170.02 |
|
Дополнительные принадлежности (компьютерное ПО, добавления, периферийные устройства и т.д.) |
||
|
Набор компакт-дисков для обновления программного обеспечения |
PR200-CD |
4500.6950.02 |
|
Документация по калибровочным значениям |
CS-DCV |
4500.7011.02 |
|
Оптический кабель 10Gbit, 20 метров |
GX460-OCG |
4094.8641.02 |
|
Оптический кабель 10Gbit, 20 метров |
GX460-OCG |
4094.8635.02 |
|
Пеленгационные антенны: |
||
| Компактная пеленгаторная антенна VHF / UHF от 20 МГц до 1,3 ГГц только для одноканального пеленгатора Цвет: светлая слоновая кость (RAL1015) | ADD107 | 4090.7005.02 |
| Компактная пеленгаторная антенна UHF / SHF от 600 МГц до 6 ГГц только для одноканальных пеленгаторных антенн Цвет: светлая слоновая кость (RAL1015 | ADD207 | 4096.0002.02 |
Для приобретения цифрового компактного приёмника R&S EM 200 просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
