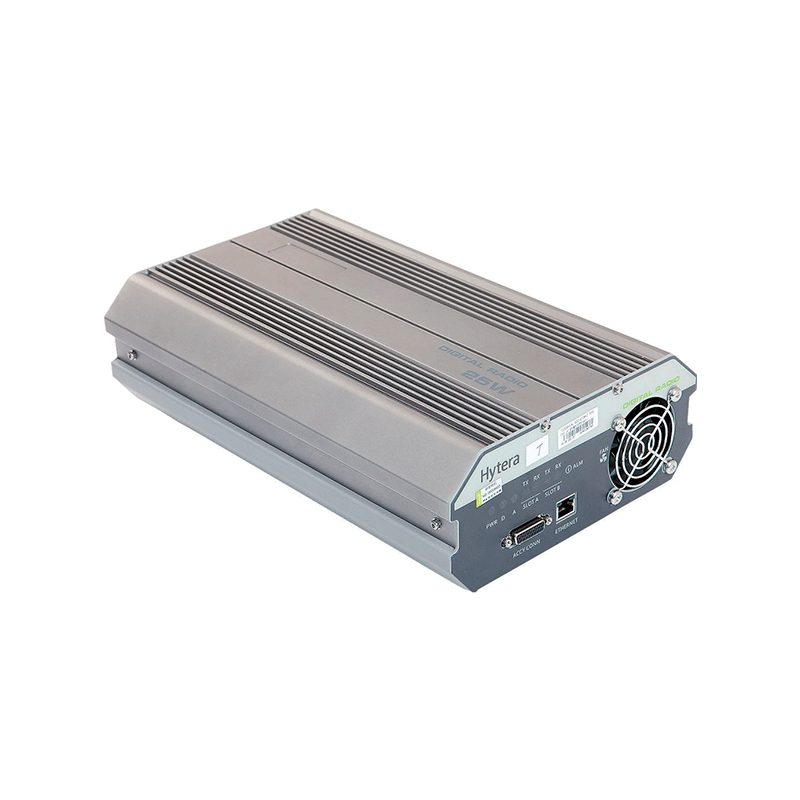

Ретранслятор Hytera RD-625

Аналогово-цифровой ретранслятор RD625, со встроенным мини дуплексером и блоком питания, обеспечивает выходную мощность до 25 Вт. Обеспечит пользователям постепенный переход от аналоговых систем связи к цифровым с минимальными материальными затратами.



Отправить запрос
Описание
Характеристики

Объединив несколько ретрансляторов по IP каналам, можно увеличить зону радиопокрытия сети. Компактная и удобная конструкция RD625 объединяет приемо-передатчик, дуплексер и блок питания в одном корпусе.


Интегрированный в RD625 блок питания обеспечивает автономный заряд аккумулятора резервного питания. Выходное напряжение блока питания составляет 13, 6 В ±15%. Входное сетевое напряжение – 90~264 В переменного тока. Если входное напряжение пропадает, ретранслятор RD625 автоматически переходит на работу от аккумулятора резервного питания без обрыва связи. Для диагностики и контроля RD625 используется программное приложение RDAC, которое позволяет увеличить эффективность обслуживания и управления ретранслятором.


Приложение RDAC компании Hytera позволяет одновременно отслеживать несколько ретрансляторов в сети через удаленное IP-соединение! RD625 поддерживает автоматическое переключение между аналоговым и цифровым каналом, что позволяет эффективное совместное использование каналов между аналоговыми и цифровыми пользователями радиосети при миграции в цифровую сеть. RD625 поддерживает соединение по IP сетям, для создания своей радио сети с большой зоной радиопокрытия, при этом ретрансляторы могут быть значительно удалены друг от друга. В аналоговом режиме RD625 c шумоподавителями CTCSS / CDCSS позволяет создавать группы и предотвратить несанкционированный доступ к вашей сети.


RD625 поддерживает сканирование аналоговых каналов, что позволяет объединять различные группы пользователей на одном ретрансляторном канале. В RD625 возможно назначить список абонентов, имеющих доступ и право использования ретрансляторного канала. Данная функция обеспечивает более высокий уровень безопасности и предотвращает доступ не авторизованным пользователям к радиосети. RD625 обеспечивает абонентов радиосети простой голосовой связью между пользователями радиостанций и телефоном городской сети.


Основные характеристики:


  • "Облегчённый и уменьшенный корпус"
  • 100%-ый цикл непрерывного режима работы от 1 Вт до 25 Вт
  • Поддержка одновременной работы двух речевых каналов в цифровом режиме
  • Автоматическое обнаружение и переключение между аналоговым режимом и цифровыми режимами
  • Возможность установки мини-дуплексора
  • Подключение сайта IP (только цифровой режим)(дополнительная опция)
  • Встроенный источник питания с возможностью заряда батареи
  • Поддержка аналогового и цифрового режимов
  • Удаленное управление аварийными сигналами и диагностика


Технические характеристики:


  • Диапазон частот400.00000 -470.00000 МГц
  • Количество каналов: 16
  • Шаг сетки частот (кГц): 25 / 20 / 12,5
  • Интермодуляция (дБ): 75
  • Избирательность по соседнему каналу (дБ): 80
  • Коэффициент аудио искажений (%): 3
  • Выходная мощность (Вт): 1-25
  • Внеполосные излучения (дБ): -57
  • Стабильность частоты (±ррт): 0.5
  • Напряжение питания (В): 13.6 В ±15%
  • ШxВxГ: 210 X 348 X 108
  • Вес (г): 5000


Для приобретения ретрансляторов Hytera просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
Основные технические характеристики
Диапазон частот OВЧ
136–174 МГц
Диапазон частот УВЧ
400–470 МГц
Количество каналов
16
Шаг сетки частот
12,5/20/25 кГц
Стабильность частоты
±0,5 ppm
Напряжение питания
13,6 В
Напряжение питания переменного тока
220 В
Рабочая температура
от –30 °С до +60 °С
Размеры (ВхШхГ)
108х348х210мм
Вес
5 кг
Приёмник
Чувствительность в аналоговом режиме
0,22 мкВ (12 дБ SINAD)
Чувствительность в цифровом режиме
0,3 мкВ (BER 5 %)
Избирательность по соседнему каналу TIA-603
65 дБ при 12,5 кГц, 75 дБ при 20/25 кГц
Избирательность по соседнему каналу ETSI
60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Интермодуляционная избирательность TIA-603
75 дБ при 12,5/20/25 кГц
Интермодуляционная избирательность ETSI
70 дБ при 12,5/20/25 кГц
Нелинейное искажение аудиосигнала
< 3 %
Передатчик
Выходная мощность, высокая/низкая OВЧ
10/1 Вт
Выходная мощность, высокая/низкая УВЧ
20/1 Вт
Модуляция FM
11K0F3E при 12,5 кГц, 14KOF3E при 20 кГц, 16K0F3E при 25 кГц
Модуляция 4FSK – Data only
7K60FXD
Модуляция 4FSK – Data & Voice
7K60FXW
Кондуктивное излучение
–36 дБм < 1 ГГц, –30 дБм > 1 ГГц
Фон и шум
40 дБ при 12,5 кГц, 43 дБ при 20 кГц, 45 дБ при 25 кГц
Коэффициент нелинейных искажений
< 3 %
Цифровой вокодер
AMBE++ или SELP
Цифровой протокол
ETSI-TS102 361-1, -2, -3
