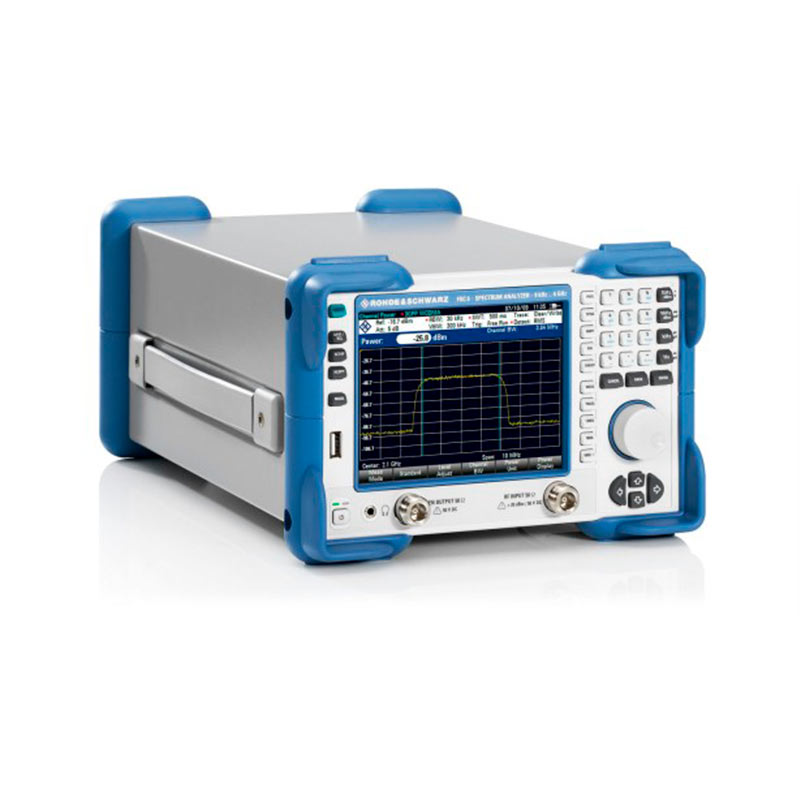

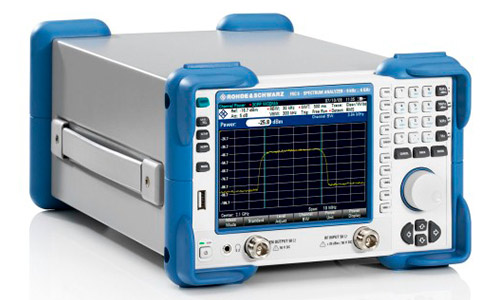

Анализатор спектра R&S®FSC3, FSC6
Основные свойства
- Диапазон частот от 9 кГц до 3 или 6 ГГц;
- Полосы разрешения: от 10 Гц до 3 МГц;
- Отображаемый средний уровень собственных шумов
- (DANL) в полосе 1 Гц: до – 165 дБмВт (тип.);
- Фазовый шум: -105 дБн/Гц (тип.) с отстройкой 30кГц;
- Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) до +15 дБмВт (тип.);
- Различные варианты питания;
- Малое энергопотребление: 12 Вт;
- Масса 4,5 кг.
Характерные особенности

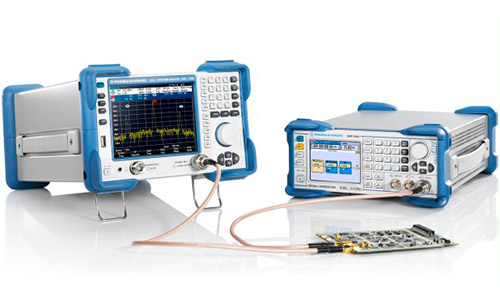

Малые габаритные размеры анализатора R&S®FSC значительно экономят рабочее пространство, а в сочетании
с аналогичным оборудованием, например, с генератором
сигналов R&S®SMC, позволяют создавать компактные измерительные комплексы. При установке приборов в 19-дюймовую стойку в один отсек может поместиться два стоящих
рядом друг с другом прибора.

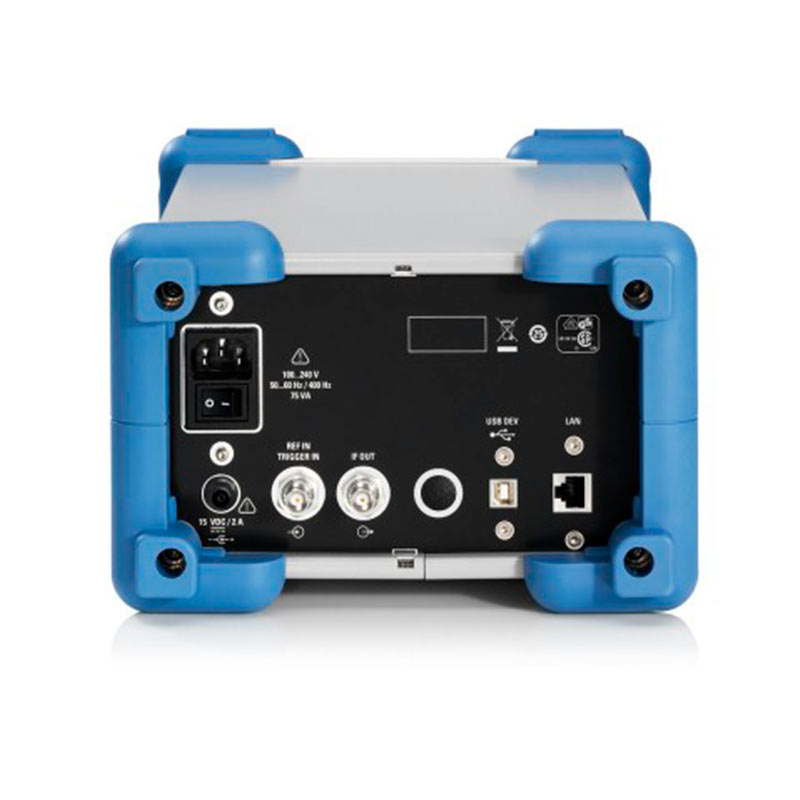

Возможность питания и от сети переменного тока, и от источника постоянного тока – значительно расширяют границы применения анализатора.
Простое и удобное управление
Эргономичное и интуитивно понятное управление позволяют использовать анализатор спектра R&S®FSC как опытному профессионалу, так и начинающему пользователю.

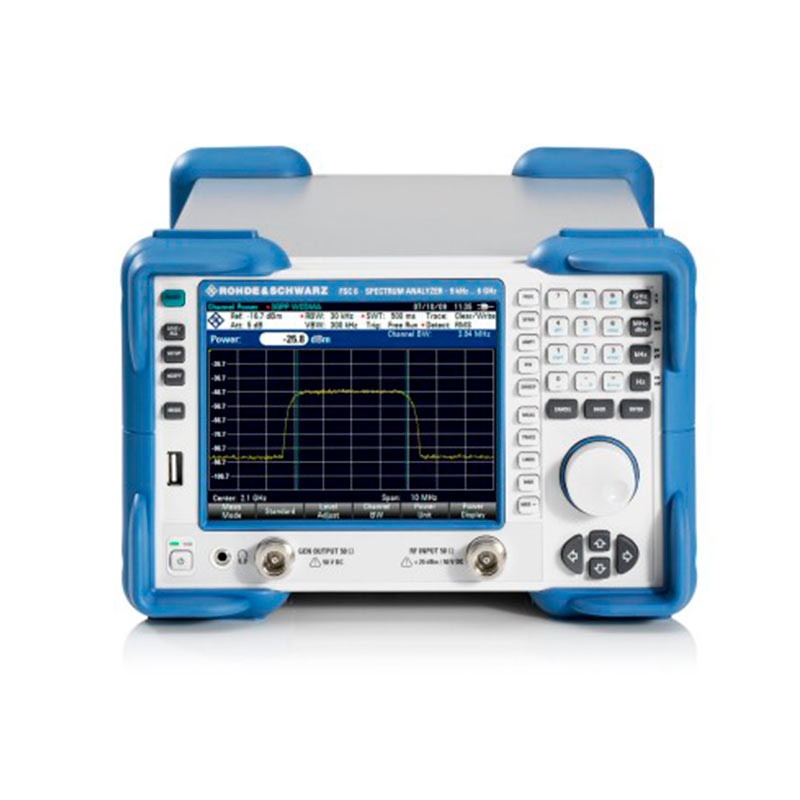

Обычное кнопочное управление дополнено сенсорными клавишами в нижней части дисплея, обеспечивая быстрый доступ к различным функциям меню.
Необходимый набор функций
Разнообразные функции маркера. Помимо простого отображения уровня и частоты в позиции маркера имеется возможность вычисления плотности мощности шума по отношению к полосе 1 Гц (шумовой маркер-функция NOISE), функция частотомера (FREQUENCY COUNT) с разрешением 0,1 Гц, для получения наиболее точных показаний, и демодуляция АМ- и ЧМ-сигналов для контроля (качества) звуковых сигналов. Демодулированный сигнал звуковой частоты может быть прослушан с помощью наушников. Контроль предельных линий – для индикации соответствия параметров ИУ заданным пределам.

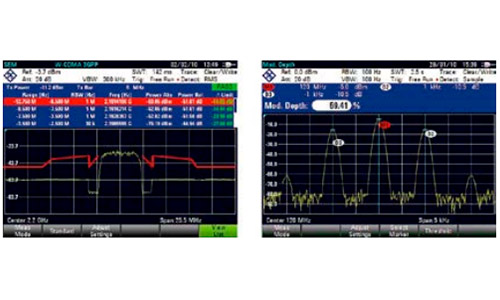

Различные функции анализа. При возникновении необходимости проведения комплексных измерений анализатор R&S®FSC проведет их с наименьшим количеством нажатий клавиш:
- Измерение мощности в канале для различных стандартов связи;
- Измерение занимаемой полосы частот;
- Измерение мощности TDMA-сигналов;
- Измерение коэффициента утечки мощности ACLR; y Измерение спектральной маски излучения;
- Измерение уровня гармоник и коэффициента нелинейных искажений;
- Измерения паразитных излучений;
- Измерение коэффициента модуляции АМ-сигналов
Режим анализатора цепей. Модели со следящим генератором позволят производить скалярные измерения передаточных характеристик таких устройств, как кабели, фильтры или усилители.
Информация для заказа
|
Наименование |
Тип |
Код заказа |
| Анализатор спектра: от 9 кГц до 3 ГГц |
R&S®FSC3 |
1314.3006.03 |
|
Анализатор спектра, от 9 кГц до 3 ГГц, со следящим генератором |
R&S®FSC3 |
1314.3006.13 |
| Анализатор спектра: от 9 кГц до 6 ГГц |
R&S®FSC6 |
1314.3006.06 |
| Анализатор спектра, от 9 кГц до 6 ГГц, со следящим генератором |
R&S®FSC6 |
1314.3006.16 |
| Принадлежности в комплекте: шнур питания, краткое руководство по эксплуатации, USB-кабель |
|
|
| Опции |
|
|
| Предусилитель, от 100 кГц до 3 / 6 ГГц |
R&S®FSC-B22 |
1314.3535.02 |
| Дополнительные принадлежности |
|
|
| Ethernet-кабель |
R&S®HA-Z210 |
1309.6152.00 |
| Наушники |
R&S®FSH-Z36 |
1145.5838.02 |
| Комплект для установки двух приборов в 19-дюймовую стойку рядом друг с другом |
R&S®ZZA-T33 |
1109.4458.00 |
|
Комплект для установки одного прибора в 19-дюймовую стойку (один прибор и одно свободное место) |
R&S®ZZA-T34 |
1109.4464.00 |
|
Комплект для установки связки приборов FSC/SMC в 19-дюймовую стойку |
R&S®ZZA-T37 |
1109.4529.00 |
Для приобретения анализатора спектра R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
