Антенные решения R&S® для ЭМС

Здесь представлены типы антенных решений для ЭМС
Отправить запрос
Описание
Характеристики

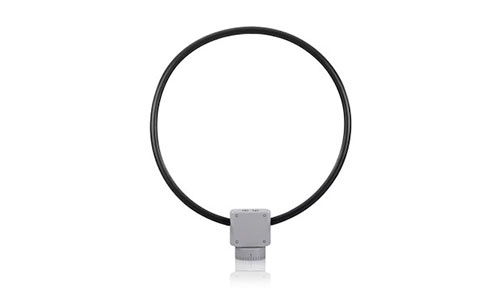

Активная рамочная антенна для измерения напряженности магнитного поля

  • Блок питания/развязки R&S®IN600
  • Транспортный кейс R&S®HFH2-Z7
  • Тренога R&S®HFH2-Z8
  • 3D-адаптер для X,Y,Z измерений R&S®HFH2-Z9

Технические характеристики
  • Диапазон частот: от 8,3 кГц до 30 МГц
  • Поляризация: линейная/ вертикальная
  • Антенный фактор: 20/30 дБ/м
  • Чувствительность: до -70 дБмкА/м (1 Гц) до -20 дБмкВ/м (1 Гц)
  • Тип разъема: N гнездо, 50 Ом
  • КСВН: <1,8 до 20 кГц, / <1,6 20 кГц – 30 МГц
  • Потребляемый ток: не более 150 мА
  • Габариты (Ш × Г × В): 590 × 90 × 822 мм
  • Диаметр рамки: примерно 600 мм
  • Вес: 3 кг

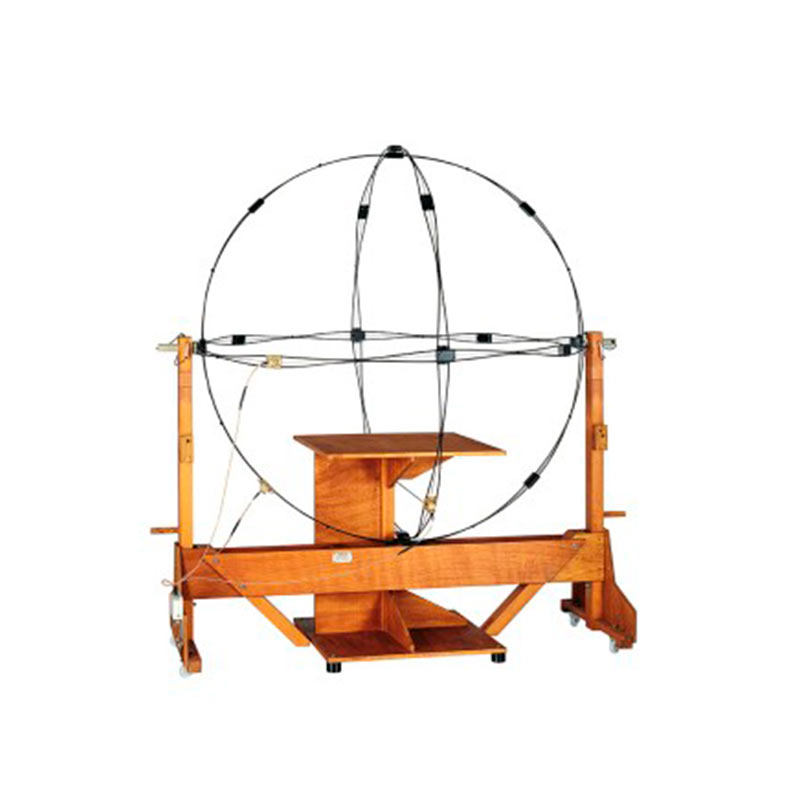

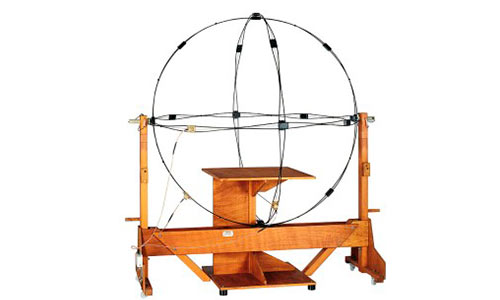

Трехкоординатная магнитная антенна

Представляет собой рамочную антенную систему для автоматического измерения по трем осям напряженности поля помех в соответствии с CISPR 15.

Технические характеристики

  • Диапазон частот: от 9 кГц до 30 МГц
  • Вход: N (гнездо), 50 Ом
  • Коэффициент передачи: 0 дБ
  • Габариты (Ш × В × Г): 2,49 × 2,57 × 2,07 м
  • Вес: 45 кг

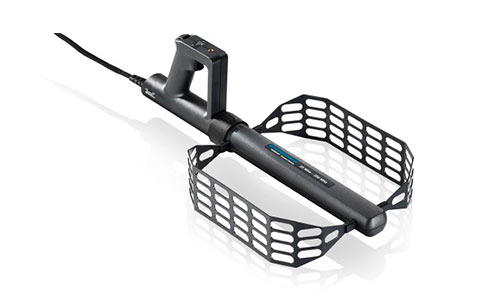

Антенна активная направленная

Предназначена для поиска и локализации источников излучений и помех в любых условиях. Пеленг на источник определяется путем поворота антенны в направлении максимума сигнала. Встроенный компас и GPS-приемник.
Оптимизирована для применения совместно с портативными приемниками R&SPR100 и портативными анализаторами спектра R&S FSH4/8. Полный диапазон рабочих частот охватывается с частичным перекрытием сменными антенными модулями. Модули устанавливаются в антенную рукоятку соответственно типам принимаемых сигналов вертикальной и горизонтальной поляризаций.


Технические характеристики

  • Диапазон частот:
  • - модуль HE400HF от 8,3 кГц до 30 МГц
    - модуль HE400VHF от 20 МГц до 200 МГц
    - модуль HE400UWB от 30 МГц до 6 ГГц
    - модуль HE400LP от 450 МГц до 8 ГГц
    - модуль HE400CEL от 700 МГц до 2,5 ГГц
  • Поляризация: регулируемая линейная вертикальная или горизонтальная
  • Импеданс: 50 Ом
  • КСВН: <3,5 , тип. 2 (исключая HF-модуль)
  • Питание: 5 В DC +/-0,5 В
  • Разъемы в рукоятке:
  • - РЧ-выход: QMA (female)
    - Контроль и питание: USB 2.0 micro AB socket
  • Разъемы в кабельном наборе HE400-K
  • для подключения к PR100/FSH4/8:
    - РЧ-выход: N (male)
    - Контроль и питание: 7-пин (male)

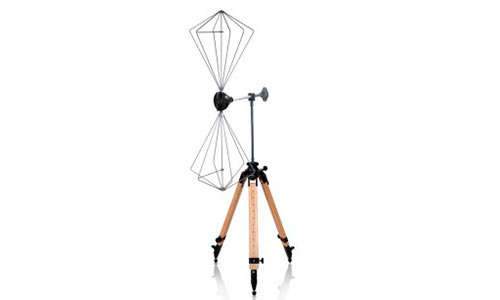

    Биконическая антенна

    Легкая антенна, предназначенная для измерения параметров излучений, имеет широкий диапазон
    частот и стабильную диаграмму направленности во всем диапазоне частот. Тренога R&S®HZ-1 c адаптером R&S KM011Z10

    Технические характеристики

    • Диапазон частот: от 20 МГц до 300 МГц
    • Поляризация: линейная
    • Вход: N (гнездо), 50 Ом
    • КСВН: не более 2,5 (выше 130 МГц)
    • Допустимая входная мощность: 75 Вт (CW)
    • Габариты (Д × Ш × В): 1380 × 530 × 720 мм
    • Вес: 3 кг

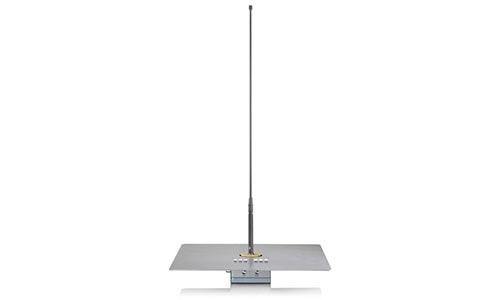

    Активная штыревая антенна для измерения напряженности электрического поля

    Блок питания/развязки R&S®IN600 Тренога R&S®HZ-1

    Технические характеристики

    • Диапазон частот: от 8,3 кГц до 30 МГц
    • Поляризация: линейная / вертикальная
    • Антенный фактор: 10 / 20 дБ/м
    • Чувствительность: до -40 дБмкВ/м
    • Тип разъема: N гнездо, 50 Ом
    • Питание (через коаксиальный кабель): +24 В DC
    • Потребляемый ток: < 150 мА
    • Габариты основания (Ш × Г × В): 600 × 600 × 100 мм
    • Длина штыря: около 1040 мм
    • Вес: 6,5 кг

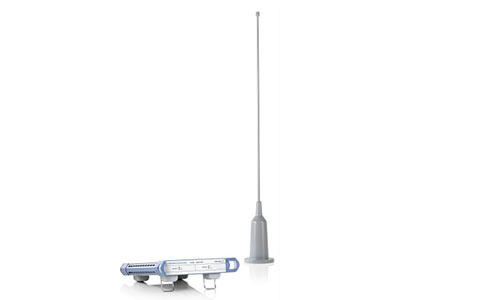

    Активная штыревая антенна для измерения напряженности электрического поля

    Блок питания/развязки R&S®IN600

    Технические характеристики
    • Диапазон частот: от 8,3 кГц до 100 МГц
    • Поляризация: вертикальная
    • Антенный фактор: 11 дБ/м КСВН: менее 4,5 (до 20 кГц); менее 2 (20 кГц – 100 МГц)
    • Тип разъема: N гнездо, 50 Ом
    • Потребляемый постоянный ток: < 190 мА
    • Габариты (Д × Ø): 1 м х 120 мм
    •  Вес: около 1 кг

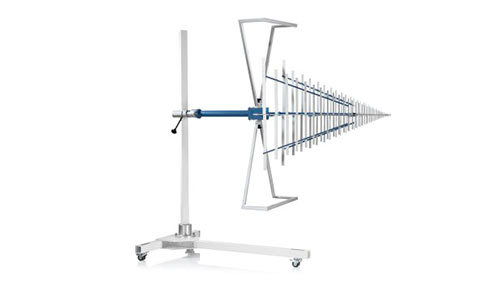

    Комбинированная логопериодическая антенна

    Антенна совмещает характеристики биконической и логопериодической антенн, благодаря чему обладает широким диапазоном рабочих частот и высокой чувствительностью.
    Предназначена для испытаний на ЭМИ и ЭМС. Передвижная тренога / штатив R&S HL562Z1

    Технические характеристики

    • Диапазон частот: от 30 МГц до 6 ГГц
    • Поляризация: линейная
    • Вход: N (гнездо), 50 Ом КСВН: не более 2,5 (выше 130 МГц)
    • Допустимая входная мощность: от 150 до 900 Вт (CW) КУ: 8 дБ (до 200 МГц) / 8-10 дБ (200 МГц – 6 ГГц)
    • Поляризационная развязка: –20 дБ
    • Габариты: 0,57 × 1,43 × 1,65 м
    • Вес: 5 кг

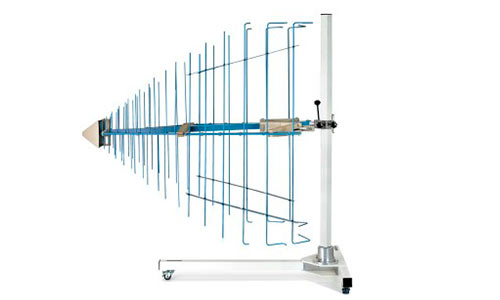

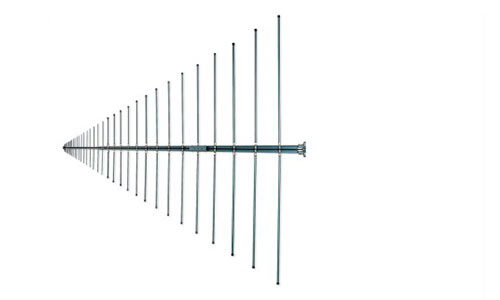

    Логопериодическая антенна

    Широкополосная антенна для приема и передачи сигналов. Диаграмма направленности и входное сопротивление практически не зависит от частоты. Металлические части соединяются с мачтой, обеспечивая надежную молниезащиту. Может комплектоваться адаптером для центрального крепления. Адаптер для центрального крепления R&S HL033M

    Технические характеристики

    • Диапазон частот: от 80 МГц до 2 ГГц
    • Поляризация: линейная
    • Вход: N (гнездо), 50 Ом КСВН: не более 2,5
    • Допустимая входная мощность: от 120 Вт до 460 Вт (+100% АМ)
    • КУ: 5,5 – 7,5 дБ
    • Поляризационная развязка: –20 дБ
    • Габариты (Ш × Д): 1,96 × 1,8 м
    • Вес: 6 кг



    V-образная логопериодическая антенна

    Конструктивно состоит из двух параллельно соединенных логопериодических антенн. Характеризуется широким диапазоном рабочих частот, минимальным собственным влиянием на распределение поля в камере, стабильным КУ, равномерной диаграммой облучения объекта испытаний. Тренога в комплекте

    Технические характеристики

    • Диапазон частот: от 80 МГц до 3 ГГц
    • Поляризация: линейная
    • Вход: N (гнездо), 50 Ом КСВН: не более 2,5
    • Допустимая входная мощность: от 250 Вт до 1400 Вт (+100% АМ) КУ: не менее 8 дБ
    • Габариты: 0,86 × 1,9 × 1,9 м (с треногой)
    • Вес: 17 кг (без треноги) 30 кг ( с треногой)

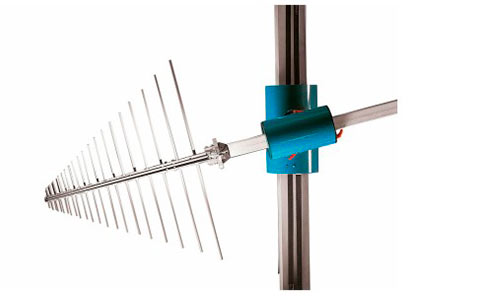

    Логопериодическая антенна


    Благодаря широкому диапазону частот, стабильной диаграмме направленности и надежной конструкции антенна идеально подходит для приема и передачи сигналов и оснащения как стационарных, так и мобильных измерительных комплексов.
    Тренога R&S®HZ-1 Адаптер для R&S®HZ-1 в комплекте

    Технические характеристики
    • Диапазон частот: от 200 МГц до 1,3 ГГц
    • Поляризация: линейная
    • Вход: N (гнездо), 50 Ом
    • КСВН: не более 2
    • Допустимая входная мощность: от 1500 Вт до 600 Вт (CW)
    • КУ: не менее 6 дБи
    • Ветровая нагрузка: 200 км/ч
    • Габариты (Ш × В × Д): 765 × 120 × 710 мм
    • Вес: 2 кг

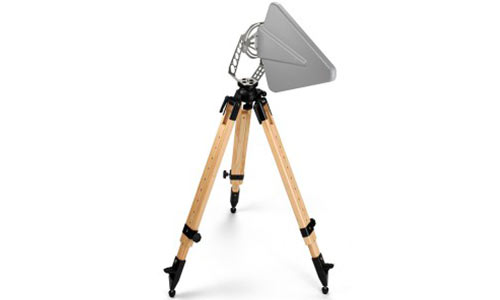

    Логопериодическая антенна

    Широкополосная антенна со стабильной, частотно независимой диаграммой направленности перекрывает диапазон частот работы мобильных систем радиосвязи. Тренога R&S®HZ-1 Адаптер R&S®HL025Z1 для R&S®HZ-1

    Технические характеристики

    • Диапазон частот: от 400 МГц до 6 ГГц
    • Поляризация: линейная
    • Вход: N (гнездо), 50 Ом КСВН: не более 2,0
    • Допустимая входная мощность: от 100 Вт до 35 Вт (CW)
    • КУ: 5.5 дБи (тип.)
    • Коэффициент обратного излучения: 10 – 15 дБ
    • Поляризационная развязка: не менее 20 дБ
    • Ветровая нагрузка: 275 км/ч
    • Габариты (В × Ш × Д): 130 × 430 × 550 мм
    • Вес: 2,5 кг

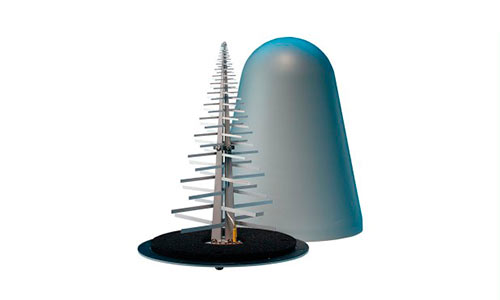

    Антенна логопериодическая направленная

    Для одновременного приема по горизонтальной и вертикальной поляризации. Предназначена как для самостоятельного использования, так и в качестве облучателя для зеркальных антенных систем. Тренога R&S®HZ-1 Адаптер R&S®HL025Z1 для R&S®HZ-1

    Технические характеристики

    • Диапазон частот: от 1 ГГц до 18 ГГц
    • Поляризация: линейная (горизонт. и верт.)
    • Вход: SMA (гнездо), 50 Ом КСВН: не более 2,5
    • Допустимая входная мощность: от 9 до 2,5 Вт
    • КУ: 7 дБи (тип.)
    • Ветровая нагрузка: 180 км/ч
    • Габариты (Ø × В): 210 × 300 мм Вес: 0,7 кг

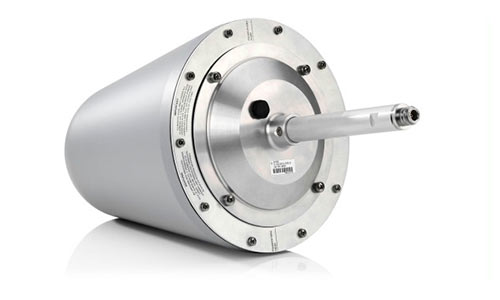

    Антенна логопериодическая направленная

    Имеет широкий рабочий диапазон частот. Благодаря V-образной структуре обладает симметричной диаграммой направленности и высоким коэффициентом усиления. Предназначена как для самостоятельного использования, так и в качестве облучателя для зеркальных антенных систем. Модель HL050S7 имеет встроенный отключаемый МШУ, управляемый удаленно. Тренога R&S®HZ-1 Адаптер R&S®HL025Z1 для R&S®HZ-1 Блок контроля R&S®GB016 (для HL050S7)

    Технические характеристики

    • Диапазон частот: от 850 МГц до 26,5 ГГц
    • Поляризация: линейная
    • Вход: PC 3.5 (гнездо), 50 Ом КСВН: не более 2,5
    • Допустимая входная мощность: от 2 до 10 Вт КУ: 8,5 дБи (тип.)
    • КУ МШУ: не менее 27 дБи (HL050S7)
    • Ветровая нагрузка: 180 км/ч
    • Габариты (Ø × В): 210 × 300 мм (HL050) 210 × 390 мм (HL050S7)
    • Вес: 0,7 кг (HL050) 0,8 кг (HL050S7)


    Антенна логопериодическая

    Обладает симметричной диаграммой направленности, высоким коэффициентом усиления и низким КСВН.
    Тренога R&S®HZ-1 Адаптер R&S®KM011Z10 для R&S®HZ-1

       Технические характеристики

    • Диапазон частот: от 750 МГц до 6 ГГц
    • Поляризация: линейная
    • Вход: N (гнездо), 50 Ом
    • КСВН: менее 2 (тип. 1,5)
    • Допустимая входная мощность: 100 Вт КУ: 8,5 дБи (тип.)
    • Габариты (Ø × Д): 210 × 470 мм
    • Вес: 1,4 кг

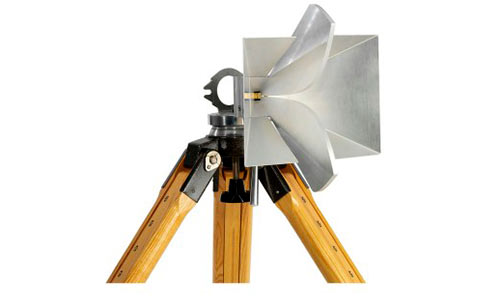

    Рупорная экспоненциальная антенна

    Рупорная антенна благодаря экспоненциальной структуре имеет легкий вес и компактный размер. Антенна отличается отсутствием боковых лепестков и применяется для измерения слабых сигналов и излучения больших мощностей при решении задач ЭМС. Тренога R&S®HZ-1

      Технические характеристики

    • Диапазон частот: от 800 МГц до 18 ГГц
    • Поляризация: линейная Вход: N (гнездо), 50 Ом
    • КСВН: не более 2,7 (не более 2,0 выше 1,3 ГГц)
    • Максимальная входная мощность: 300 Вт (CW)
    • КУ: от 5 дБи до 14 дБи
    • Поляризационная развязка: не менее 25 дБ
    • Габариты (Д × Ш × В): 305 × 280 × 226 мм
    • Вес: 1,9 кг



    Рупорная экспоненциальная антенна

    Построена на основе R&S®HF907.Отличительной особенностью данной модели является возможность использования при любых погодных условиях, благодаря радиопрозрачному кожуху

    Технические характеристики

    • Диапазон частот: от 800 МГц до 18 ГГц
    • Поляризация: линейная Вход: N (гнездо), 50 Ом
    • КСВН: не более 2,0 (выше 2 ГГц)
    • Максимальная входная мощность: 300 Вт (CW)
    • КУ: от 5 дБи до 14 дБи
    • Поляризационная развязка: не менее 25 дБ
    • Ветровая нагрузка: 275км/ч
    • Габариты (Ø × Ш): 410 × 30 мм
    • Вес: 5,5 кг

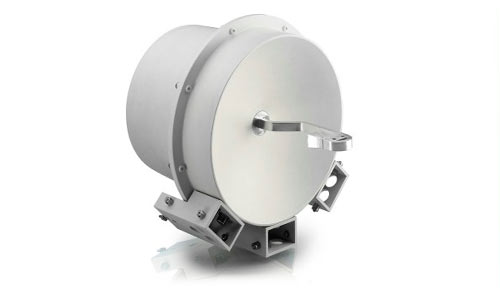

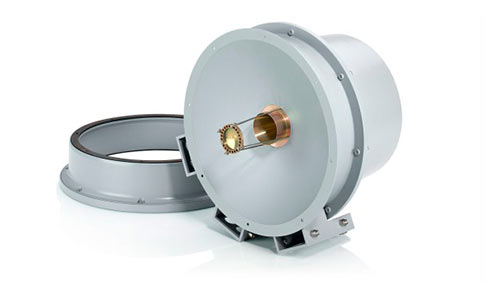

    Антенна зеркальная направленная представляет собой зеркальную антенну с двумя отражателями.

    Антенна включает в себя основной отражатель диаметром 320 мм, второстепенный отражатель диаметром 40 мм, и облучатель для приема ортогональных сигналов линейной поляризации. Антенна имеет два тракта приема сигналов ортогональной поляризации. Каждый тракт оснащён отдельным МШУ, на задней части антенны расположены два выхода K-типа для каждой из ортогональных поляризаций.

    Технические характеристики

    • Диапазон частот: от 18 ГГц до 40 ГГц
    • Поляризация: линейная вертикальная и / или горизонтальная
    • Вход: 2 × 2.92 (K) (гнездо), 50 Ом
    • КУ антенны с МШУ: не менее 54 дБи
    • Точка компрессии 1 дБ: не менее 5 дБм
    • Габариты (Ø × Д): 320 × 350 мм Вес: 5 кг



    Антенна зеркальная направленная


    Конструкция антенны обеспечивает работу в широком диапазоне рабочих частот со стабильной зависимостью коэффициента усиления. С тыльной стороны антенны в герметичном контейнере располагается блок малошумящего усилителя, обеспечивающего усиление сигналов со стабильной частотной зависимостью коэффициента усиления.

    Технические характеристики

    • Диапазон частот: от 26,5 ГГц до 40 ГГц
    • Поляризация: горизонтальная / вертикальная. / 45º
    • Вход: 2.92 (К) (гнездо), 50 Ом
    • КСВН: не более 2,0 КУ антенны с МШУ: 63 дБи
    • Точка компрессии 1 дБ: не менее 5 дБм
    • Габариты (Ø × Ш): 380 × 300 мм
    • Диаметр зеркала: 250 мм Вес: примерно 4 кг

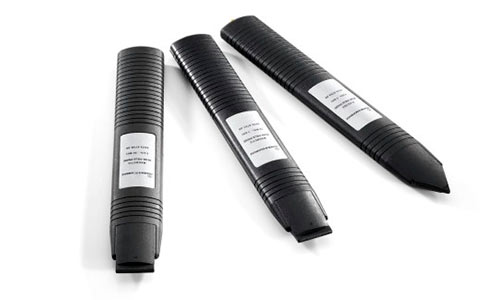

    Набор пробников H/Е-поля в ближней зоне

    Диагностические средства для определения ЭМС в проблемных точках. Набор может быть использован в сочетании с измерительными приемниками, анализаторами спектра и осциллографами для определения электромагнитных помех любого типа. Основное применение – диагностика помех от печатных плат, кабелей и мест утечек в экранированных корпусах. Два пассивных пробника H-поля могут быть использованы для локального испытания на восприимчивость. Набор поставляется в удобном переносном кейсе. Предусилитель на 30 дБ для пробника H-поля может быть запитан от всех измерительных приемников и анализаторов спектра R&S.

    Пробник H–поля:

    • Два пассивных пробника: от 9 кГц до 30 МГц и от 30 МГц до 1 ГГц
    • Максимальная входная мощность: ≤ 30 МГц: 0.5 Вт, > 30 МГц: 0.25 Вт
    • КСВН (> 30 МГц): < 2
    Пробник Е–поля:
    • Один активный пробник: от 9 кГц до 1 ГГц АЧХ: ±3 дБ
    • Чувствительность: 13 мВ/В
    • Разъем: SMA, гнездо

    Предусилитель:
    • Частотный диапазон: от 9 кГц до 1 ГГц
    • Усиление: 30 дБ ± 2 дБ (тип. ±1 дБ)
    • Уровень шума: < 3 дБ (тип.)
    • Вход / выход: BNC гнездо / N вилка
    • Сопротивление: 50 Ом
    • КСВН: < 1,5

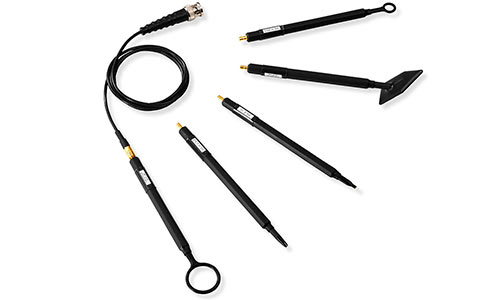

    Набор пробников Е/H-поля в ближней зоне


    Для диагностических (оценивающих) измерений магнитных и электрических полей ЭМП от печатных плат, кабелей и мест утечек в экранированных корпусах. R&S®HZ-15 включает 5 пробников (2 E-поля и 3 H-поля) с диапазоном частот от 30 МГц до 3 ГГц. Они также могут использоваться и ниже 30 МГц, но с пониженной чувствительностью. R&S®HZ-17 включает только 2 пробника H-поля (RSH 400-1, RSH2.5-2)
    Наборы пробников используется в сочетании с измерительными приемниками, анализаторами спектра, осциллографами (с входом 50 Ом).
    Наборы пробников R&S®HZ-15 и HZ-17 поставляется в удобном переносном кейсе.
    При необходимости повышения чувствительности используется предусилитель R&S®HZ-16 (опционально).

    Пробники E–поля:
    • RSE02 диапазон частот (тип.): от 30 МГц до 1,5 ГГц
    •  RSE10 диапазон частот (тип.): от 30 МГц до 3 ГГц

     Пробники H–поля:
    • RSH400-1 диапазон частот(тип.): от 30 МГц до 1 ГГц
    • RSH50-1 диапазон частот(тип.): от 30 МГц до 2 ГГц
    • RSH2.5-2 диапазон частот(тип.): от 30 МГц до 3 ГГц

    • РЧ-выход: SMB (гнездо), 50 Ом Изоляционное напряжение: 60 В DC/ 42,4 B AC
    • Максимальная входная РЧ-мощность:
    • -5 Вт для RSE02, RSE10
      -4 Вт для RSH400-1, RSH50-1
      -0,5 Вт для RSH2.5-2
    • Габариты (Ш × В × Г):
    • -R&S®HZ-15 240 × 55 × 195 мм
      -R&S®HZ-17 175 × 30 × 145 мм
    • Вес (с кейсом):
    • -400 г R&S®HZ-15
      -220 г R&S®HZ-17



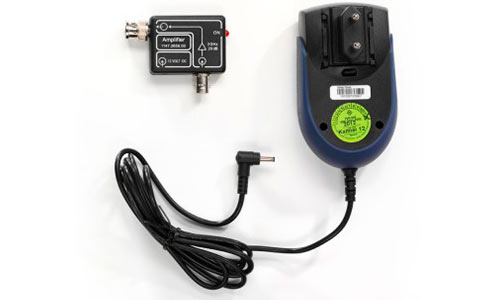

    Предусилитель

    Для измерения слабых высокочастотных сигналов до 3 ГГц. Поставляется в удобном переносном кейсе.

    Технические характеристики

    • Диапазон частот: от 100 кГц до 3 ГГц
    • Усиление: 20 дБ (тип.)
    • Коэффициент шума: 4,5 дБ
    • Макс. входная мощность: +13 дБмВт
    • Вход / выход: BNC гнездо / BNC вилка
    • Рабочее напряжение: 12 В
    • Источник питания: 100-240 В, 50/60 Гц, евроразъем (2 мм x 4 мм)



    Антенны изотропные (всенаправленные)

    Технические характеристики

    В зависимости от частотного диапазона представлены три антенны, каждая из которых состоит их трех ортогональных датчиков с электронным переключением.

  • Диапазон частот:
  • - R&S®TSEMF-B3 от 9 кГц до 200 МГц
    - R&S®TSEMF-B1 от 30 МГц до 3 ГГц
    - R&S®TSEMF-B2 от 700 МГц до 6 ГГц
  • Изотропность: ≤ ±1.37 дБ, ±2.1 dB, ±3.0 дБ
  • Вход: N (гнездо), 50 Ом
  • Длина кабеля: 2 м, 5 м, 8 м
  • Габариты макс. (Д × Ø): 0,55 × 0,17 м
  • Вес макс.: 1,3 кг

  • Для приобретения антенных решений от R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту [email protected].
