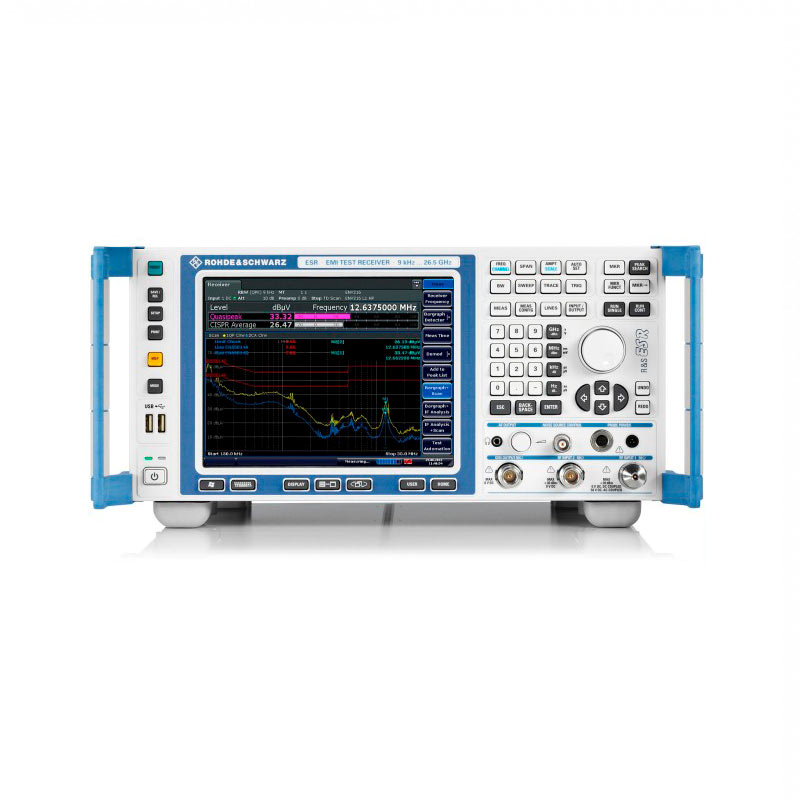

Измерительный приемник ЭМП R&S®ESR3, ESR7, ESR26

Измерительный приемник ЭМП R&S®ESR3, ESR7, ESR26
Измерительный приемник ЭМП R&S®ESR3, ESR7, ESR26
Измерительный приемник ЭМП R&S®ESR3, ESR7, ESR26
Измерительный приемник ЭМП R&S®ESR3, ESR7, ESR26

Измерительные приемники серии R&S®ESR используют все коммерческие стандарты, применяемые в испытательных центрах и лабораториях по исследованию устойчивости радио-электронного оборудования к электромагнитным помехам (ЭМП). Они полностью соответствует требованиям стандарта CISPR16-1-1 в последней редакции для проведения сертификационных измерений и тестирования изделий на электромагнитную совместимость (ЭМС). Являясь самыми быстродействующими приемниками ЭМП, способны многократно ускорить проведение измерений по сравнению с другими аналогичными системами. Оснащенные широким спектром диагностических инструментов, как то: гистограммы, спектрограммы, анализ спектра в реальном времени, запуск по частотной маске, анализ ПЧ и т.д. — они позволяют установить точную причину возникновения и влияние помехи, облегчая выполнение приемосдаточных испытаний. Благодаря способности, также работать от источника постоянного тока или от аккумулятора, они хорошо приспособлены и для мобильного применения.

Отправить запрос
Описание
Характеристики

Основные свойства


  • Измерительный приемник ЭМП и полнофункциональный анализатор сигналов и спектра в одном приборе;
  • Частотный диапазон до 3,6 / 7 / 26,5 ГГц;
  • Второй ВЧ-вход с максимальной частотой до 1 ГГц и защитой от перегрузок;
  • Штатный преселектор с 16 фиксированными фильтрами и предварительный усилитель;
  • Широкий выбор детекторов, в том числе: CISPR-average и RMS-average;
  • Дополнительные полосы разрешения от 10 Гц до 100 кГц в соответствии с CISPR (MIL STD-461, DO-160);
  • Сканирование во временной области с использованием
  • БПФ и анализ ПЧ;
  • Возможность анализа спектра в реальном масштабе времени в полосе обзора до 40 МГц;
  • Полностью или частично автоматизированные последовательности испытаний;
  • Дистанционно управляемые измерения и автоматизированные
  • ЭМП программы тестирования с помощью программных платформ R&S®EMC32 и R&S®ELEKTRA;
  • Сенсорный дисплей диагональю 8,4 дюйма (21 см)


Характерные особенности


Представленная в 2012 году серия приемников R&S®ESR практически подтверждает технологическое лидерство компании Rohde&Schwarz в  области измерительных приемников ЭМП. Они не только отличаются превосходной функциональностью, но и непревзойденным удобством работы, с использованием сенсорного экрана и, четко структурированным интерфейсом. R&S®ESR открывает совершенно новые возможности для проведения измерений, например:

  • Сканирование во  временной области (ESR-K53)  — альтернативный вариант предварительных сканирований, дающих общее представление о  спектре помехи, но  ещё не соответствующие стандартам ЭМС. Ультрабыстрое сканирование во  временной области, на  основе технологии БПФ, позволяет многократно ускорить процесс измерений, благодаря чему, многочасовые стандартные измерения при проведении испытаний на устойчивость к ЭМП можно выполнять за считанные секунды, что особенно эффективно, если испытуемое устройство доступно для проведения измерений лишь в течение коротких промежутков времени
  • Анализ ПЧ (ESR-K56) — отображение спектра ВЧ-сигнала в окрестности частоты приемника — средство для точной настройки частоты приемника и для идентификации сигналов и их полос пропускания.

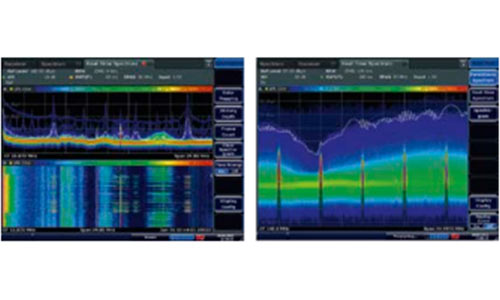

  • Анализ спектра в  реальном масштабе времени (ESR-K55)  — параллельное накопление и  анализ данных (быстрое выполнение алгоритмов БПФ), в следствии чего, исключаются периоды простоя и  никакой информации не теряется. Эффект послесвечения позволяет оценить вероятность появления сигнала, помогая увидеть даже очень кратковременные и редкие события, или помочь разделить наложенные друг на друга сигналы, например импульсные и  постоянные помехи, замаскированные широкополосными сигналами.

    • Анализ спектра в реальном масштабе времени и R&S®ESR
  • Запуск по частотной маске — один из способов анализа редких событий — анализатор реагирует на  конкретные события в спектре. Пользователь может установить точную причину возникновения и влияние помехи.
    • R&S®ESR может использоваться в  составе автоматизированных измерительных комплексах под управлением программных платформ R&S®EMC32 и  R&S®ELEKTRA для  проведения всех видов испытаний на  помех эмиссию и  помехоустойчивость в соответствии с промышленными и военными стандартами.


    Информация для заказа



    Наименование

    Тип

    Код заказа

    Измерительный приемник ЭМП от 9 кГц до 3,6 ГГц

    R&S®ESR3

    1316.3003.03

    Измерительный приемник ЭМП от 9 кГц до 7 ГГц

    R&S®ESR7

    1316.3003.07

    Измерительный приемник ЭМП от 9 кГц до 26,5 ГГц

    R&S®ESR26

    1316.3003.26

    Принадлежности в комплекте: шнур питания, инструкция по эксплуатации, CD-ROM, адаптер тестового порта (тип N (male) и 3,5 мм (male) только для ESR26)

    Программные опции

    Сканирование во временной области (необходимо ESR-B50) R

    R&S®ESR-K53

    1316.3590.02

    Анализ в реальном масштабе времени (необходимо ESR-B50)

    R&S®ESR-K55

    1316.3603.02

    Анализ ПЧ

    R&S®ESR-K56

    1316.3610.02

    Аппаратные опции

    Корпус повышенной прочности с крышкой передней панели

    R&S®ESR-B1

    1316.4100.02

    Термостатированный кварцевый генератор, прецизионная опорная частота (ОСХО)

    R&S®FSV-B4

    1310.9522.02

    Термостатированный кварцевый генератор с повышенной стабильностью (ОСХО)

    R&S®FSV-B4

    1310.9522.03

    Следящий генератор от 9 кГц до 3,6 ГГц / 7 ГГц

    R&S®FSV-B9

    1310.9545.02

    Управление внешним генератором

    R&S®ESR-B10

    1310.9551.03

    Съемный твердотельный жесткий диск (SSD)

    R&S®ESR-B18

    1316.3555.14

    Запасной съемный жесткий диск

    R&S®ESR-B19

    1316.3561.14

    РЧ предусилитель от 100 кГц до 3,6 ГГц / 7 ГГц

    (только для моделей ESR3/7)

    R&S®FSV-B22

    1310.9600.02

    Расширение частотного диапазона до 10 Гц и ЭМС полосы разрешения MIL-стандарта

    R&S®ESR-B29

    1316.3578.02

    Адаптер питания для работы прибора от источника постоянного напряжения 10-28 В

    R&S®FSV-B30

    1329.0243.02

    Комплект Lithium-Ion батарей (требуется FSV- B30, B34)

    R&S®FSV-B32

    1321.3750.04

    Зарядное устройство для Lithium-Ion батарей

    R&S®FSV-B34

    1321.3950.02

    Аппаратное обеспечение для сканирования во временной области и анализа в реальном масштабе времени

    R&S®ESR-B50

    1316.3584.02

    Дополнительные принадлежности

    Адаптер тестового порта, тип N (male), только для ESR26

    1021.0541.00

    Адаптер тестового порта, тип 3,5 мм (male) только для ESR26

    1021.0529.00

    Кабель IEC/IEEE, длина 1м / 2м

    R&S®PCK

    0292.2013.10/20

    Комплект для монтажа в 19-дюймовую стойку

    R&S®ZZA-478

    1096.3248.00

    Трансформатор сопротивления 50/75 Ω двунаправленный, L-секция

    R&S®RAM

    0358.5414.02

    Трансформатор сопротивления 50/75 Ω однонаправленный, последовательный резистор 25 Ω

    R&S®RAZ

    0358.5714.02

    КСВН мост, 50 Ω, от 5 МГц до 3 ГГц

    R&S®ZRB2

    0373.9017.5x

    КСВН мост, 50 Ω, от 40 кГц до 4 ГГц

    R&S®ZRC

    1039.9492.5x

    Аттенюатор высокой мощности 100 Вт, 1 ГГц, 3/6/10/20/30 дБ

    R&S®RBU100

    1073.8495.xx

    Аттенюатор высокой мощности 50 Вт, 2 ГГц, 3/6/10/20/30 дБ

    R&S®RBU50

    1073.8695.xx

    Аттенюатор высокой мощности 50 Вт, 6 ГГц, 20 дБ

    R&S®RDL50

    1035.1700.52

    DC блок, от 10 кГц до 18 ГГц, тип-N

    R&S®FSE-Z4

    1084.7443.02







    Для приобретения измерительного приёмника R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
    Основные технические характеристики
    Частотный диапазон
    R&S®ESR3 вход 1, AC coupled вход 1, DC coupled вход 2, DC coupled
    от 10 МГц до 3,6 ГГц от 9 кГц до 3,6 ГГц от 9 кГц до 1 ГГц
    R&S®ESR7 вход 1, AC coupled вход 1, DC coupled вход 2, DC coupled
    от 10 МГц до 7 ГГц от 9 кГц до 7 ГГц от 9 кГц до 1 ГГц
    R&S®ESR26 вход 1, AC coupled вход 1, DC coupled вход 2, DC coupled
    от 10 МГц до 26,5 ГГц от 9 кГц до 26,5 ГГц от 9 кГц до 1 ГГц
    с ESR-B29 (DC coupled)
    от 10 Гц до макс. частоты
    Разрешение по частоте
    Режим приемника
    0,1 Гц
    Режим анализатора
    0,01 Гц
    Стабильность опорного генератора (температурная)
    Стандартно
    ±1 × 10–6
    с R&S®FSV-B4 (мод. 02)
    ±1 × 10–7
    с R&S®FSV-B4 (мод. 03)
    ±1 × 10–8
    Сканирующий приемник
    Количество диапазонов
    макс. 10 (с различными настройками)
    Режим сканирования
    Частотное (normal), Во временной обл. (ESR-K53)
    Время измерения
    от 50 мкс до 100 с
    Время свипирования
    от 1 мкс до 16’000 с (span=0 Гц) от 1 мс до 16’000 с (span≥10 Гц)
    Фазовый шум (на 500 МГц, отстройка 10 кГц)
    < -106 дБн (1 Гц)
    Преселектор
    Состояние
    Всегда вкл. (режим приемника) вкл/ выкл. (режим анализатора)
    Количество фильтров
    16 фиксированных
    Предусилитель (штатный)
    Частотный диапазон
    от 1 кГц до 3,6 / 7 или 26,5 ГГц
    Усиление
    20 дБ (ном.) от 1 кГц до 7 ГГц 30 дБ (ном.) от 7 ГГц до 26,5 ГГц
    Предусилитель (R&S®FSV-B22) Только для моделей ESR3/7
    Применение
    Только с выкл. преселектором
    Частотный диапазон
    от 100 кГц до 3,6 или 7 ГГц
    Усиление
    20 дБ (ном.)
    Максимальный уровень входного сигнала
    Вход 1
    50 В (AC coupled) / 0 В (DC coupled)
    Вход 2
    0 В
    РЧ мощность (CW-сигнал) (ослабление ВЧ ≥ 10 дБ)
    30 дБм (1Вт) предусилит. выкл. 23 дБм (0,2Вт) предусилит. вкл
    Макс. имп. Напряжение (ослабление ВЧ ≥ 10 дБ)
    150 В (канал 1) / 450 В (канал 2)
    Макс. энергия импульса (ослабление ВЧ ≥ 10 дБ, 10 мкс)
    1 мВтс (канал 1) / 20 мВтс (канал 1)
    ПЧ и полосы разрешения
    По уровню -3 дБ (SPAN ≥ 10 Гц, режим приемника и анализатора)
    от 10 Гц до 10 МГц (кратность 1, 2, 3, 5)
    По уровню -6 дБ (ЭМС-фильтры) Стандартно с опц. ESR-B29
    200 Гц, 9 кГц, 120 кГц, 1 МГц 10/100 Гц, 1/10/100 кГц (дополнит.)
    БПФ-фильтры (По уровню -3 дБ)
    от 10 Гц до 300 кГц (кратность 1, 2, 3, 5)
    Канальные фильтры (по уровню -3 дБ, режим анализатора)
    от 100 Гц до 28 МГц 40 МГц (дополнительно при f≤7 ГГц)
    Отображаемый средний уровень шума (DANL) в режиме анализатора спектра, (в диапазоне частот от 1 ГГц до 3,6 ГГц, приведенный к 1 Гц)
    ESR3/7 стандартно
    < -151 дБм (тип.) предусил. выкл.
    ESR26 стандартно
    < -150 дБм (тип.) предусил. выкл.
    ESR3/7 стандартно
    < -165 дБм (тип.) предусил. вкл.
    ESR26 стандартно
    < -161 дБм (тип.) предусил. вкл
    ESR3/7 (с опц. FSV-B22)
    < -163 дБм (тип.) предусил. вкл.
    ESR26 (с опц. FSV-B22)
    < -160 дБм (тип.) предусил. вкл.
    Средний уровень шумов в режиме приемника (в диапазоне частот от 1 ГГц до 3,6 ГГц, в полосе 1 МГц)
    ESR3/7 стандартно ESR26 стандартно
    < 17 дБмкВ (ном.) предусил. выкл < 20 дБмкВ (ном.) предусил. выкл
    ESR3/7 стандартно ESR26 стандартно
    < 5 дБмкВ (ном.) предусил. вкл < 9 дБмкВ (ном.) предусил. вкл
    Абсолютная погрешность измерения уровня сигнала на частоте 64 МГц (в диапазоне температур от +5°С до +40°С)
    Преселектор выкл.
    < 0,35 дБ
    Преселектор вкл.
    < 0,45 дБ
    Типы детекторов
    Одновременно макс. до 4
    макс. пиковый, мин. пиковый, среднего значения, среднеквадратичный, квазипиковый, среднего значения с заданной постоянной времени (CISPR-average), среднеквадратичный в соответствии с действующей редакцией CISPR 16-1-1 (RMS-average)
    Аудио демодуляция
    Тип демодуляции
    АМ, ЧМ
    Аудио выход
    Встроенный громкоговоритель и разъем для наушников
    Дисплей
    Цветной сенсорный
    Диагональ 21 см (8,4 дюйма) Разрешение 800-600 пикс. (SVGA)
    Интерфейсы
    USB, GPIB, LAN
    Потребляемая мощность
    150 Вт (макс. 250 Вт со всеми опциями)
    Питание
    Стандартно
    100-240 В, 50-400 Гц (сеть переменного тока)
    с опц. FSV-B30
    10-28 В (от источника постоянного тока)
    с опц. FSV-B32 (требуется FSV-B30 и B34)
    12 В (Lithium-ion батареи, время работы ном. 2 ч (ESR3/7), 1.5 ч (ESR26))
    Габаритные размеры, Ш-В-Г (мм)
    412 – 197 – 517
    Масса
    12,8 кг (ESR3/7) / 14,6 кг (ESR26)
