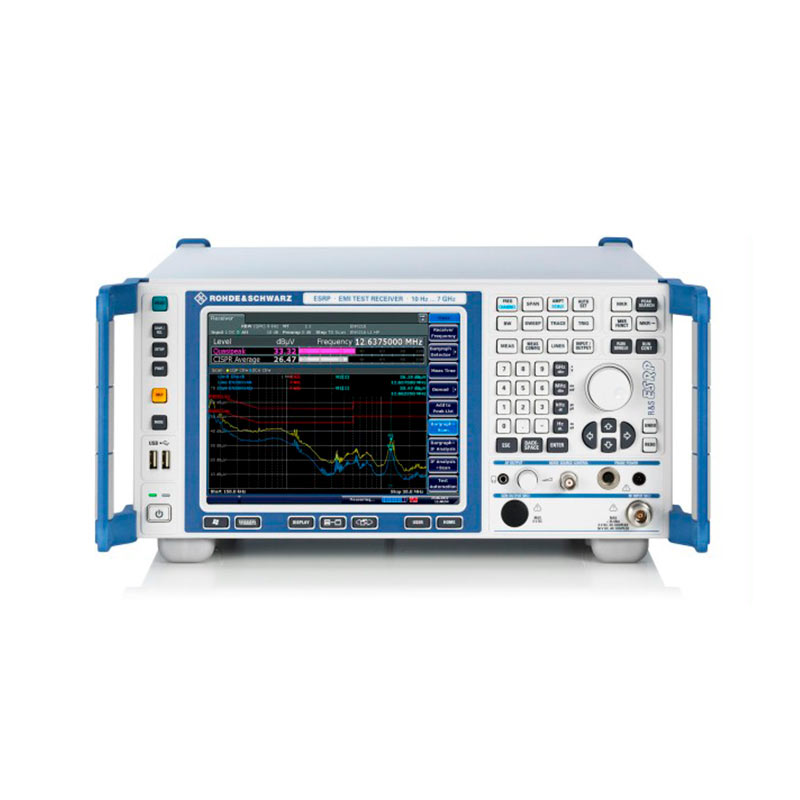

Измерительный приемник ЭМП R&S®ESRP3, ESRP7

Измерительные приемники серии R&S®ESRP предназначены для измерения электромагнитных помех (ЭМП) при предварительной проверке на соответствие стандартам, в целях подготовки оборудования к заключительным сертификационным испытаниям, и в то же время, они являются полнофункциональными анализаторами сигналов и спектра. Представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники с последовательным частотным сканированием или параллельным режимом сканирования во временной области на основе БПФ-метода, значительно ускоряющего измерения. Для предотвращения перегруза входного каскада, при измерениях широкополосных помех, приемники могут оснащаться переключаемым преселектором. Благодаря компактным размерам, малому весу и дополнительным принадлежностям, приемники R&S®ESRP хорошо приспособлены и для мобильного применения

Отправить запрос
Описание
Характеристики

Основные свойства

  • Измерительный приемник ЭМП и анализатор сигналов и спектра объединены в один прибор;
  • Полосы разрешения от 10 Гц до 1 МГц в соответствии с CISPR (опция ESRP-B29);
  • Опциональный преселектор и предварительный усилитель (опция ESRP-B2);
  • Широкий выбор детекторов: макс. пиковый, мин. пиковый, среднего значения, среднеквадратичный, квазипиковый, среднего значения с заданной постоянной времени (CISPRaverage) и среднеквадратичный в соответствии с действующей редакцией CISPR 16-1-1 (RMS-average);
  • Соответствующие стандарту — измерения импульсных помех с частотой повторения ≥ 10 Гц (с опцией ESRP-B2);
  • Исключительно быстрое сканирование во временной области благодаря БПФ (опция ESRP-K53);
  • Анализ ПЧ (опция ESRP-K56);
  • Автоматизированные последовательности испытаний;
  • Сенсорный дисплей диагональю 8,4 дюйма (21 см);
  • Дополнительные возможности питания, как от источника питания постоянного тока, так и от аккумуляторных батарей.


Характерные особенности


Сенсорный дисплей, помимо удобства работы, повышает скорость настройки прибора. Результаты измерений отображаются как в числовой форме, так и в виде графических аналоговых гистограмм. Приемники обеспечивают несколько типов измерений, предназначенных для оптимизации обработки данных, например:

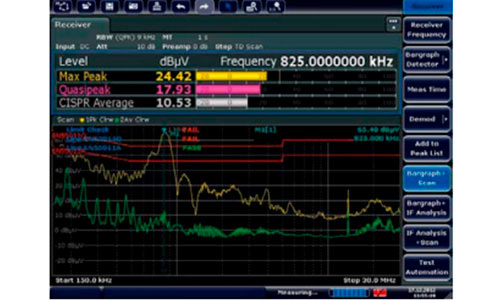

гистограмма R&S®ESRP


  • Сканирование частоты (определение уровня сигнала за одно измерение) с  использованием конфигурации, отвечающей определенному стандарту, или в качестве предварительного измерения для уменьшения объема данных.
  • Параллельное детектирование — одновременное использование нескольких детекторов и поиск пиков на всех кривых по отдельности.
  • Автоматизированные последовательности испытаний  — один или  несколько этапов испытаний могут быть объединены в  одиночную автоматизированную последовательность.
  • Сканирование во временной области (ESRP-K53) — альтернативный вариант предварительных сканирований и, следовательно, более эффективный способ уменьшения длительности измерения.
  • Анализ ПЧ (ESRP-K56) — средство для точной настройки частоты приемника и для идентификации сигналов и их полос пропускания.

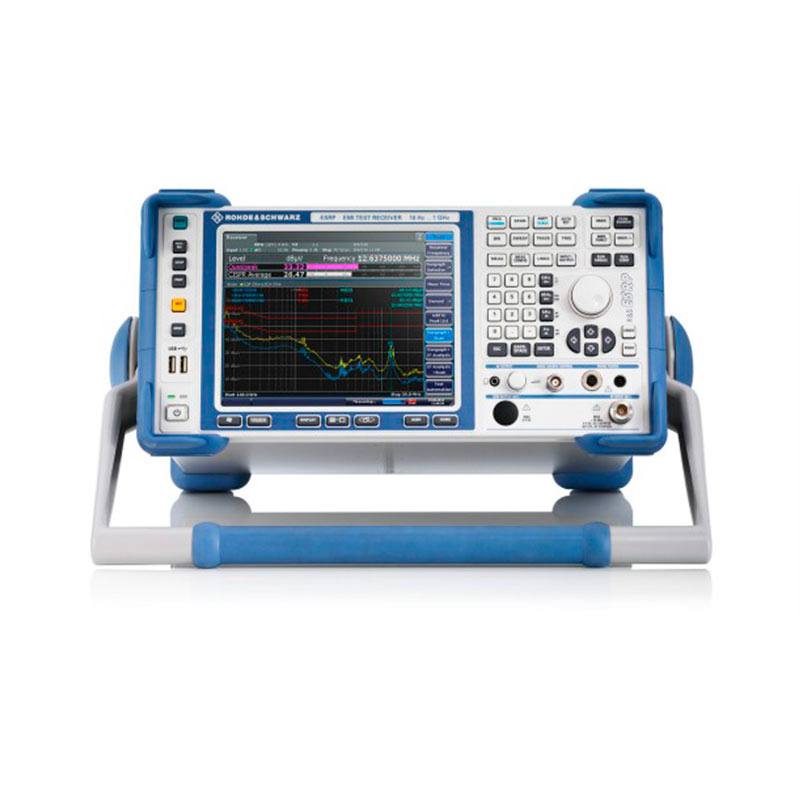

Благодаря небольшим размерам, малому весу, дополнительно поставляемым: защищенному корпусу с  поворотной ручкой, возможности питания, как от источника питания постоянного тока, так и от аккумуляторных батарей, приемники R&S®ESRP хорошо приспособлены и для мобильного применения.


Информация для заказа


Наименование

Тип

Код заказа

Измерительный приемник ЭМП от 9 кГц до 3,6 ГГц

R&S®ESRP3

1316.4500.03

Измерительный приемник ЭМП от 9 кГц до 7 ГГц

R&S®ESRP7

1316.4500.07

Программные опции

Сканирование во временной области

R&S®ESRP-K53

1316.4639.02

Анализ ПЧ

R&S®ESRP-K56

1316.4897.02

Аппаратные опции

Корпус повышенной прочности с поворотной ручкой для переноски

R&S®FSV-B1

1310.9500.02

Предварительная селекция и предусилитель

R&S®ESRP-B2

1316.4700.02

Термостатированный кварцевый генератор, прецизионная опорная частота (ОСХО)

R&S®FSV-B4

1310.9522.02

Термостатированный кварцевый генератор с повышенной стабильностью (ОСХО)

R&S®FSV-B4

1310.9522.03

Следящий генератор от 100 кГц до 3,6 ГГц / 7 ГГц

R&S®FSV-B9

1310.9545.02

Управление внешним генератором

R&S®ESR-B10

1310.9551.03

Съемный твердотельный жесткий диск (SSD)

R&S®ESRP-B18

1316.3555.13

Запасной съемный жесткий диск

R&S®ESRP-B19

1316.3561.13

РЧ предусилитель от 100 кГц до 3,6 ГГц / 7 ГГц

R&S®FSV-B22

1310.9600.02

Расширение частотного диапазона до 10 Гц и ЭМС полосы разрешения MIL-стандарта

R&S®ESRP-B29

1316.4880.02

Адаптер питания для работы прибора от источника постоянного напряжения 10-28 В (требуется FSV-B1)

R&S®FSV-B30

1329.0243.02

Комплект Lithium-Ion батарей (требуется FSV-B1, B30, B34)

R&S®FSV-B32

1321.3750.04

Зарядное устройство для Lithium-Ion батарей

R&S®FSV-B34

1321.3950.02

Дополнительные принадлежности

Внешнее ПО

Ключ аппаратной защиты

R&S®EMCPC

5601.0018.02

Базовое ПО для измерения ЭМП

R&S®ELEMI-E

5601.0030.02

Комплект для монтажа в 19-дюймовую стойку

R&S®ZZA-478

1096.3248.00

Трансформатор сопротивления 50/75 Ω двунаправленный, L-секция

R&S®RAM

0358.5414.02

Трансформатор сопротивления 50/75 Ω однонаправленный, последовательный резистор 25 Ω

R&S®RAZ

0358.5714.02

КСВН мост, 50 Ω, от 5 МГц до 3 ГГц

R&S®ZRB2

0373.9017.5x

КСВН мост, 50 Ω, от 40 кГц до 4 ГГц

R&S®ZRC

1039.9492.5x

Аттенюатор высокой мощности 100 Вт, 1 ГГц, 3/6/10/20/30 дБ

R&S®RBU100

1073.8495.xx

Аттенюатор высокой мощности 50 Вт, 2 ГГц, 3/6/10/20/30 дБ

R&S®RBU50

1073.8695.xx

Аттенюатор высокой мощности 50 Вт, 6 ГГц, 20 дБ

R&S®RDL50

1035.1700.52

DC блок, от 10 кГц до 18 ГГц, тип-N

R&S®FSE-Z4

1084.7443.02











Для приобретения измерительного приёмника R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
Основные технические характеристики
Частотный диапазон
R&S®ESRP3
от 10 МГц до 3,6 ГГц (AC coupled) от 9 кГц до 3,6 ГГц (DC coupled)
R&S®ESRP7
от 10 МГц до 7 ГГц (AC coupled) от 9 кГц до 7 ГГц (DC coupled)
с ESRP-B29 (DC coupled)
от 10 Гц до макс. частоты
Разрешение по частоте
Режим приемника
0,1 Гц
Режим анализатора
0,01 Гц
Стабильность опорного генератора (температурная)
Стандартно
±1 × 10–6
с R&S®FSV-B4 (мод. 02)
±1 × 10–7
с R&S®FSV-B4 (мод. 03)
±1 × 10–8
Сканирующий приемник
Количество диапазонов
макс. 10 (с различными настройками)
Режим сканирования
Частотное (normal scan), Во временной обл. (ESRP-K53)
Время измерения
от 50 мкс до 100 с
Анализатор спектра
Время свипирования
от 1 мкс до 16’000 с (span=0 Гц) от 1 мс до 16’000 с (span≥10 Гц)
Фазовый шум (на 500 МГц, отстройка 10 кГц)
< -106 дБн (1 Гц)
Преселектор (R&S®ESRP-B2)
Состояние
Всегда вкл. (режим приемника) Вкл/ выкл. (режим анализатора)
Количество фильтров
16 фиксированных
Предусилитель (R&S®ESRP-B2)
Частотный диапазон
от 1 кГц до 3,6 или 7 ГГц
Усиление
20 дБ (ном.)
Предусилитель (R&S®FSV-B22)
Доступность
В режиме приемник / анализатор (прибор без опц. ESRP-B2) Только с выкл. Преселектором (прибор с опц. ESRP-B2)
Частотный диапазон
от 100 кГц до 3,6 или 7 ГГц
Усиление
20 дБ (ном.)
Максимальный уровень входного сигнала
РЧ мощность (CW-сигнал) (ослабление ВЧ ≥ 10 дБ)
30 дБм (1Вт) предусилит. выкл
Макс. имп. Напряжение (ослабление ВЧ ≥ 10 дБ)
150 В
Макс. энергия импульса (ослабление ВЧ ≥ 10 дБ, 10 мкс)
1 мВт-с
ПЧ и полосы разрешения
По уровню -3 дБ (SPAN ≥ 10 Гц, режим приемника и анализатора)
от 10 Гц до 10 МГц (кратность 1, 2, 3, 5)
По уровню -6 дБ (ЭМСфильтры)
Стандартно: 200 Гц, 9 кГц, 120 кГц, 1 МГц с опц. ESRP-B29: 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц дополнительно
БПФ-фильтры (По уровню -3 дБ)
от 10 Гц до 300 кГц (кратность 1, 2, 3, 5)
Канальные фильтры (по уровню -3 дБ, режим анализатора)
от 100 Гц до 40 МГц
Отображаемый средний уровень шума (DANL) в режиме анализатора спектра, (в диапазоне частот от 1 ГГц до 3,6 ГГц, приведенный к 1 Гц)
стандартно
< -151 дБм (тип.) предусил. выкл
с опц. ESRP-B2
< -165 дБм (тип.) предусил. вкл.
с опц. FSV-B22
< -163 дБм (тип.) предусил. вкл
Средний уровень шумов в режиме приемника
Стандартно
< 6 дБмкВ (ном.) предусил. Выкл (30 МГц — 1 ГГц в полосе 120 кГц) < 17 дБмкВ (ном.) предусил. Выкл (1 ГГц — 3,6 ГГц в полосе 1 МГц)
с опц. ESRP-B2
< -7 дБмкВ (ном.) предусил. вкл. (30 МГц — 1 ГГц в полосе 120 кГц) < 5 дБмкВ (ном.) предусил. вкл. (1 ГГц — 3,6 ГГц в полосе 1 МГц)
с опц. FSV-B22
< -4 дБмкВ (ном.) предусил. вкл. (30 МГц — 1 ГГц в полосе 120 кГц) < 7 дБмкВ (ном.) предусил. вкл. (1 ГГц — 3,6 ГГц в полосе 1 МГц)
Абсолютная погрешность измерения уровня сигнала на частоте 64 МГц (в диапазоне температур от +5°С до +40°С)
Преселектор выкл
< 0,35 дБ
Преселектор вкл.
< 0,45 дБ
Типы детекторов
Одновременно макс. до 4
макс. пиковый, мин. пиковый, среднего значения, среднеквадратичный, квазипиковый, среднего значения с заданной постоянной времени (CISPR-average), среднеквадратичный в соответствии с действующей редакцией CISPR 16-1-1 (RMS-average)
Аудио демодуляция
Тип демодуляции
АМ, ЧМ
Аудио выход
Встроенный громкоговоритель и разъем для наушников
Дисплей
Цветной сенсорный
Диагональ 21 см (8,4 дюйма) Разрешение 800-600 пикс. (SVGA)
Интерфейсы
USB, GPIB, LAN
Потребляемая мощность
100 Вт (макс. 180 Вт со всеми опциями)
Питание
Стандартно
100-240 В, 50-400 Гц (сеть переменного тока)
с опц. FSV-B30
10-28 В (от источника постоянного тока)
с опц. FSV-B32 (требуется FSV-B1, -B30, -B34)
12 В (Lithium-ion батареи, время работы ном. 2 ч.)
Габаритные размеры, Ш-В-Г (мм)
412 — 197 — 417
Масса
9,5 кг
