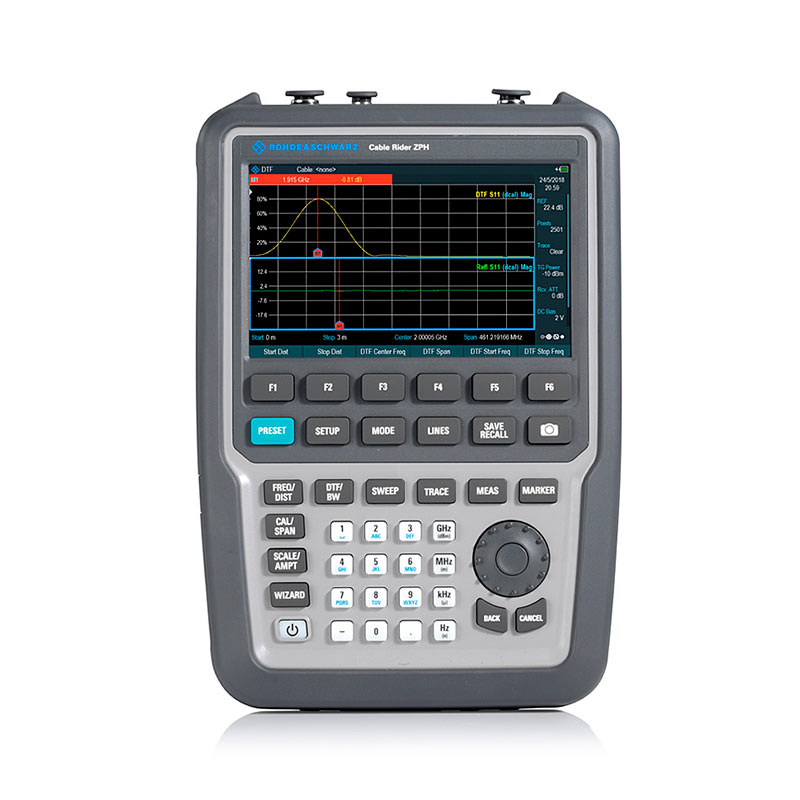

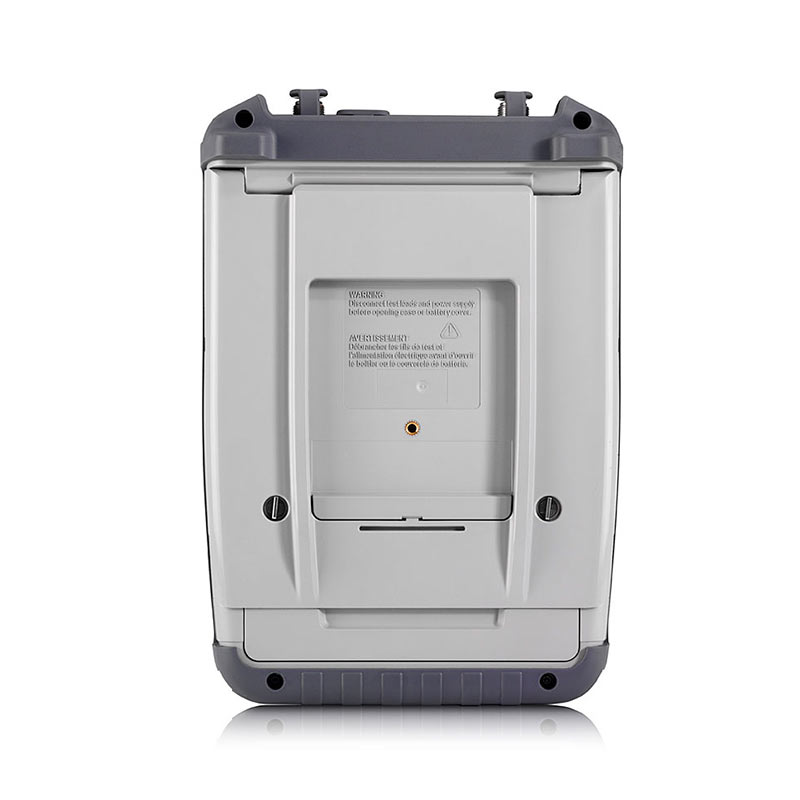

Анализатор кабельных трактов и антенн R&S®Cable Rider ZPH, ZPH-B4

Rohde & Schwarz Cable Rider ZPH это прибор, обладающий всеми необходимыми базовыми измерительными функциями для монтажа и обслуживания антенных систем в полевых условиях. Анализатор характеризуется малым временем прогрева, высокой скоростью измерений, возможностью заранее формировать схемы измерений и предварительные настройки. А заряда батареи хватит на весь рабочий день.

Отправить запрос
Описание
Характеристики

Основные свойства

  • Однопортовая модель для анализа кабелей и антенн;
  • Двухпортовая модель с дополнительными функциями анализа спектра, анализа помех и анализа модуляции;
  • Диапазон частот в режиме анализатора кабелей и антенн от 2 МГц до 3 ГГц с возможностью расширения до 4 ГГц с помощью программного ключа;
  • Мастер измерений для экономии времени и исключения вероятности ошибки оператора во время цикла измерений;
  • Ёмкостной сенсорный экран;
  • Встроенный GPS-приемник (опционально);
  • Поддержка датчиков мощности;
  • Прочный пыле- и влагостойкий корпус со степенью защиты IP51 для работы в полевых условиях;
  • Автономная работа от аккумулятора до 9 часов;
  • Малый вес 2,5 кг.


Стандартные режимы измерений


Сверхбыстродействующий синтезатор обеспечивает минимальное время измерения на одну точку данных (0,3 мс/точку). Скорость измерений настолько высока, что время проведения измерений меняется незначительно, даже если увеличить количество измеряемых точек для изучения подробностей. Однопортовая версия анализатора R&S®ZPH (мод. 02) содержит ряд стандартных функций, позволяющих охарактеризовать неисправность в передающей системе и определить серьезность проблемы:

  • Измерение параметров отражения (S11);
  • Однопортовые измерения потерь в кабеле;
  • Измерение расстояния до неоднородности / повреждения.

Различные форматы отображения результатов измерений (магнитуда, КСВН, обратные потери, диаграмма Смитта, фаза) дадут возможность максимально точно локализовать компонент, в котором возникла неисправность.

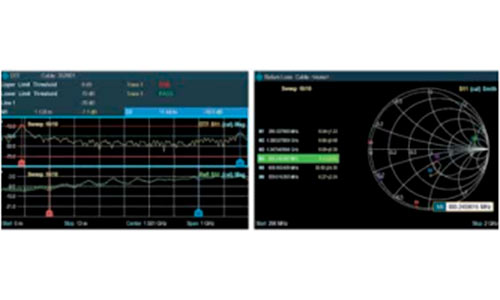

форматы отображения результатов R&S®Cable Rider ZPH
Двухпортовая версия анализатора R&S®ZPH (мод. 12) дополнительно обеспечивает:
Измерение параметров передачи (S21). Данное измерение позволяет проверить наличие потерь при прохождении радиосигнала через линию передачи. Обычно оценивают правильность функционирования фильтра или проверяют развязку двух антенн.
С помощью дополнительных опций доступны измерения:
  • Анализ спектра;
  • Анализ помех;
  • Анализ модуляции.

  • Калибровка


    Понимая необходимость быстрого выполнения измерений, анализатор на этапе изготовления уже откалиброван во всех поддерживаемых диапазонах частот и температур. На экране не появятся всплывающие окна с напоминанием о калибровке, прерывая процесс измерений. Тем не менее, при наличии дополнительных кабелей или адаптеров, включенных между анализатором и испытуемым устройством (ИУ), рекомендуется выполнять калибровку для устранения любых влияний на измерение. В процессе калибровки можно воспользоваться комбинированным набором R&S®FSH-Z29 (где меры ХХ (OPEN), КЗ (SHORT) и нагрузки (LOAD) заключены в одном компактном корпусе). А в целях экономии времени и избавления от необходимости физической смены калибровочных мер, наилучшим решением послужит удобная калибровка за один шаг с использованием электронного модуля R&S®ZN-Z103.

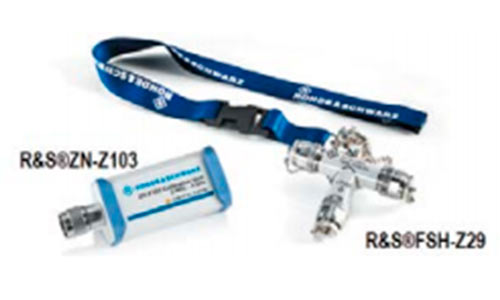

    калибровка R&S®Cable Rider ZPH с модулем R&S®ZN-Z103

    Разносторонние измерения мощности


    Использование датчиков мощности (опция ZPH-K9)

    Некоторые задачи требуют регулировки уровней передаваемого сигнала и очень высокой точности измерений. Опция -K9 позволяет использовать анализатор для измерений вместе с датчиками мощности серий R&S®NRP-Zxx, NRPxxS/T/A. Для подключения датчиков дополнительно необходимы соответствующие USB-адаптеры NRP-Z4/-ZKU. Опция R&S®ZPH-K29, в сочетании с широкополосными датчиками мощности семейства NRP-Z8x, позволит анализировать импульсные сигналы передатчиков радиолокационных систем. Основные параметры импульса отображаются автоматически. С направленными датчиками FSH-Z14/Z44 возможно одновременно измерять поток мощности в обоих направлениях (прямая или падающая мощность и обратная или отраженная мощность). Соотношение мощностей позволит определять согласование системы. Для подключения датчиков необходим адаптер FSH-Z144.

    Встроенный измеритель мощности

    Опция измерения мощности в канале ZPH-K19 активирует в анализаторе встроенный измеритель мощности с точностью измерения уровня примерно 0,5 дБ. Эта опция позволяет быстро и легко получать результаты измерения без необходимости использования отдельного датчика мощности.


    Спектральные измерения


    Анализатор спектра (опция ZPH-K1) Двухпортовая версия анализатора R&S®ZPH (мод. 12) опционально может быть оснащена возможностями спектральных измерений. Диапазон частот для данного режима будет лежать в пределах от 5 кГц до 3 ГГц, также с возможностью расширения до 4 ГГц с помощью программного ключа. С помощью дополнительного предусилителя (ZPH-B22) можно улучшить чувствительность вплоть до -163 дБмВт (тип.). А режим спектрограммы (режим водопада), с использованием различных цветов для каждого уровня мощности, еще больше даст информации об исследуемом сигнале.

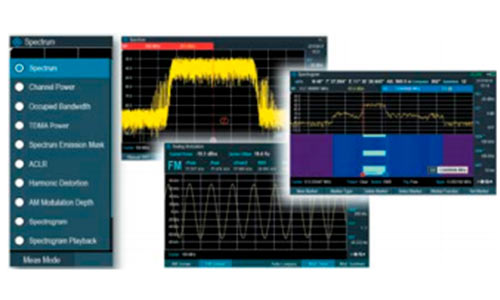

    спектрограмма R&S®ZN-Z103


    Опция ZPH-K7 превращает R&S®ZPH в анализатор модуляции, позволяющий оценивать качество АМ/ЧМ сигналов. Отображаются параметры измерения, такие как мощность несущей, отстройка от несущей, коэффициент (глубина) модуляции, девиация частоты, коэффициенты SINAD и THD. Кроме того, прибор поддерживает анализ сигналов с АМн/ЧМн, отображая глазковую диаграмму, ошибки модуляции и результаты символьного анализа. Также доступны специализированные конфигурационные предварительные настройки для Bluetooth® LE и систем мониторинга давления в шинах (TPMS). Двухпортовая версия R&S®ZPH оснащена уникальным независимым источник сигналов для работы в качестве генератора незатухающих сигналов или в качестве следящего генератора, который позволяет проводить скалярные измерения коэффициента передачи, например, измерения АЧХ фильтров. А тройник смещения пригодится для измерений характеристик установленных на вышках усилителей (TMA).

    Анализ помех
    Для анализа и обнаружения сомнительных сигналов и источников помех двухпортовую версию R&S®ZPH можно оснастить опцией анализа интерференций (ZPH-K15) и опцией привязки измерений к карте (ZPH-K16). Отображения карты уровней сигнала выводит на экран наглядное изображение уровня мощности сигнала на карте помещения или открытой местности. Цветовой индикатор обеспечивает хорошую оценку зоны охвата сигналами в определенной области или того места, где, скорее всего, находится источник помех или целевой сигнал.

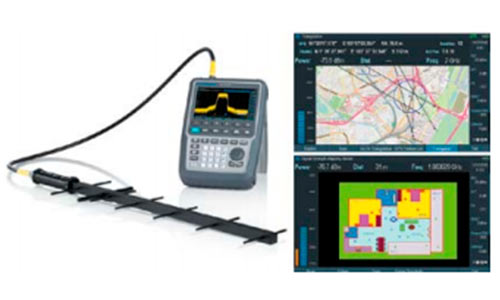

    анализ помех R&S®Cable Rider ZPH


    Удобство работы


    Минимальное время загрузки и прогрева
    Длительное ожидание загрузки прибора и его прогрева может вызывать у пользователя раздражение. Анализатор R&S®ZPH загружается менее чем за 15 с и требуется лишь 1 минута для его прогрева. Теперь ожидание готовности прибора к проведению измерений уже практически не влияет на общую скорость работы.

    Однократной зарядки хватает на полный рабочий день
    Преимущества аккумулятора с длительным сроком работы очевидны — не нужно брать с собой дополнительный аккумулятор. Полного заряда аккумулятора анализатору R&S®ZPH хватает на весь рабочий день. Просто зарядите прибор в течение примерно 4 часов, и литий-ионного аккумулятора хватит на 9 часов работы.

    Упрощение измерений с помощью функции мастера
    Чтобы упростить и ускорить процесс измерений можно заранее сконфигурировать все настройки и этапы измерений с помощью функции мастера измерений, благодаря чему, устраняется необходимость проведения отдельного инструктажа для специалистов на местах. Техническому специалисту потребуется только запустить выполнение последовательности испытаний, отображаемых на экране. Это поможет избежать ошибок оператора и правильно выполнить измерения. Для проведения одинаковых измерений на нескольких площадках можно просто загрузить набор этих измерений во все анализаторы. Будут сформированы единообразные отчеты и протоколы испытаний.

    Большой цветной сенсорный экран
    Прибором можно управлять как с помощью привычных клавиш и поворотной ручки, так и с помощью сенсорного экрана. С помощью жестов касания, привычных пользователям смартфонов, уникальный емкостный сенсорный экран анализатора позволяет выполнять самые разные настройки, такие как центральная частота, полоса обзора, опорный уровень, а также добавлять/перемещать/удалять маркеры и т.д.

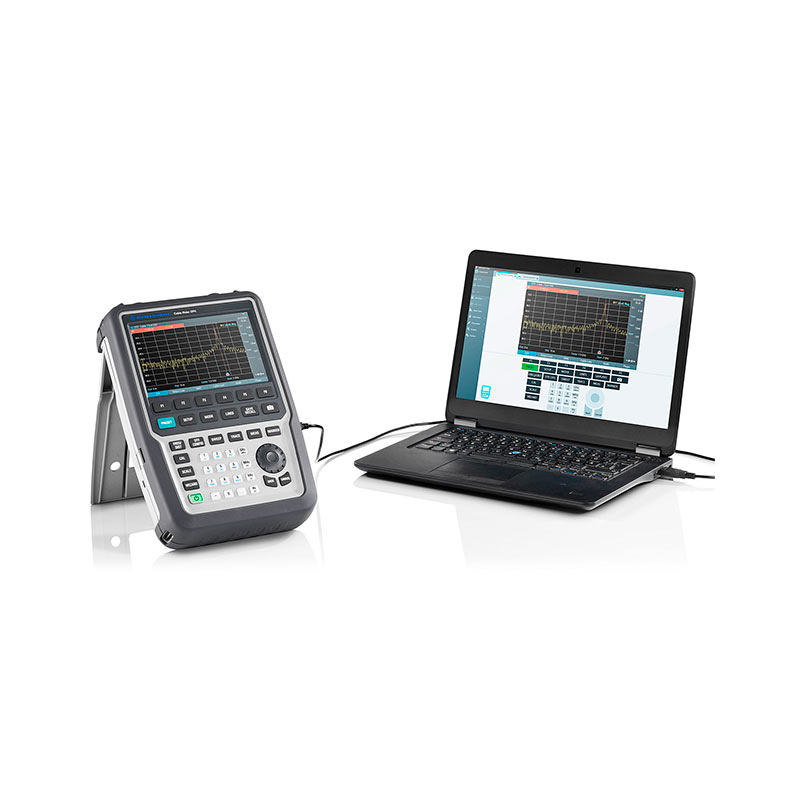

    Дистанционное управление
    Квалифицированные инженеры не обязаны быть квалифицированными верхолазами. Инженеру на земле, возможно, придется давать указания верхолазу на мачте или вышке по каждому этапу измерения. Возможность дистанционного управления анализатором R&S®ZPH решает эту проблему. Просто подключите к анализатору любой имеющийся в продаже беспроводной маршрутизатор и воспользуйтесь приложениями для телефона или планшета, чтобы дистанционно управлять прибором и полностью контролировать измерения.

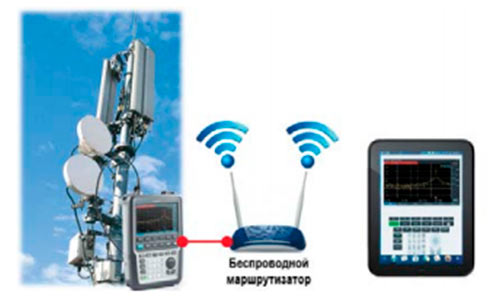

    дистанционное управление анализатором R&S®Cable Rider ZPH

    Если имеется подключение к GPS-приемнику (к встроенному для модели .02 (опция ZPH-B10) или к внешнему, например HAZ340 для любой модели) на экране будет отображаться информация о местоположении.

    Аксессуары для полевых измерений
    Широкий ассортимент дополнительных аксессуаров и принадлежностей призван максимально удовлетворить потребностям специалистов, чтобы сделать удобным эксплуатацию оборудования, и в то же время, защитить его при не благоприятных погодных условиях или при транспортировке.


    Информация для заказа



    Наименование

    Тип

    Код заказа

    Портативный анализатор кабельных трактов и антенн: Диапазон частот от 2 МГц до 3 ГГц, 1 порт

    R&S®ZPH

    1321.1211.02

    Портативный анализатор кабельных трактов и антенн: Диапазон частот от 2 МГц до 3 ГГц, 2 порта

    R&S®ZPH

    1321.1211.12

    Принадлежности в комплекте: Аккумуляторная литиево-ионная батарея, USB-кабель, адаптер питания от сети переменного тока, краткое руководство по эксплуатации, боковой ремень

    Дополнительные опции

    Расширение частотного диапазона 3 ГГц до 4 ГГц

    R&S®ZPH-B4

    1321.0380.02

    Встроенный GPS-приемник (только для модели .02)

    R&S®ZPH-B10

    1321.0396.02

    Предусилитель для анализа спектра (только для модели .12) 1)

    R&S®ZPH-B22

    1334.5627.02

    Анализатор спектра (только для модели .12)

    R&S®ZPH-K1

    1334.5604.02

    Анализ аналоговой модуляции АМ/ЧМ (только для модели .12) 1)

    R&S®ZPH-K7

    1334.5633.02

    Поддержка датчиков мощности 2)

    R&S®ZPH-K9

    1321.0415.02

    Анализ интерференций (только для модели .12) 1)

    R&S®ZPH-K15

    1334.5640.02

    Привязка измерений к карте (только для модели .12) 1)

    R&S®ZPH-K16

    1334.5656.02

    Измерение канальной мощности

    R&S®ZPH-K19

    1321.0409.02

    Импульсные измерения с датчиком мощности (необходимы датчики R&S®NRP-Z81/-Z85/-Z86 с адаптером NRP-Z4)

    R&S®ZPH-K29

    1321.0421.02

    Принадлежности

    Запасной адаптер питания

    R&S®HA-Z301

    1321.1386.02

    Автомобильный адаптер питания 12 В

    R&S®HA-Z302

    1321.1340.02

    Зарядное устройство для аккумуляторных батарей HA-Z306

    R&S®HA-Z303

    1321.1328.02

    Аккумуляторная батарея Li-Ion, 6,4 А•ч

    R&S®HA-Z306

    1321.1334.02

    Мягкая сумка для переноски

    R&S®HA-Z220

    1309.6175.00

    Прочный транспортный кейс

    R&S®HA-Z321

    1321.1357.02

    Жесткий защитный транспортный кейс

    R&S®RTH-Z4

    1326.2774.02

    Кобура для переноски

    R&S®HA-Z322

    1321.1370.02

    Непромокаемая кобура для переноски

    R&S®HA-Z322

    1321.1370.03

    Внешний GPS-приемник

    R&S®HA-Z340

    1321.1392.02

    Запасной Ethernet-кабель

    R&S®HA-Z210

    1309.6152.00

    Запасной USB-кабель

    R&S®HA-Z211

    1309.6169.00

    ВЧ-кабель (1 м), армированный, штырь/гнездо N-типа, от 0 до 8 ГГц

    R&S®FSH-Z320

    1309.6600.00

    ВЧ-кабель (3 м), армированный, штырь/гнездо N-типа, от 0 до 8 ГГц

    R&S®FSH-Z321

    1309.6617.00

    Комбинированный калибровочный набор до 3,6 ГГц, 50Ω, N-вилка

    R&S®FSH-Z29

    1300.7510.03

    Электронный 1-портовый калибровочный модуль (тип разъема-папа)

    R&S®ZN-Z103

    1321.1828.02

    Согласующий переходник 50/75 Ω, L-секция, N-BNC

    R&S®FSH-Z38

    1300.7740.02

    Согласующие переходники 50/75 Ω

    R&S®RAM/RAZ

    0358.xxxx.xx

    Направленный датчик мощности: 30мВт-300Вт (ср,PEP), 25МГц-1ГГц

    R&S®FSH-Z14

    1120.6001.02

    Направленный датчик мощности: 30мВт-300Вт (ср,PEP), 200МГц-4ГГц

    R&S®FSH-Z44

    1165.2305.02

    Датчики поглощаемой мощности (см. в соответствующем разделе)

    R&S®NRPxxx

    xx

    Ручная направленная антенна

    R&S®HE400

    xx

    Логопериодическая антенна OEM, от 700 МГц до 4 ГГц

    R&S®HA-Z350

    1321.1405.02

    Антенна типа «волновой канал», от 1710 МГц до 1990 МГц

    R&S®HA-Z1900

    1328.6825.02

    Антенна типа «волновой канал», от 824 МГц до 960 МГц

    R&S®HA-Z900

    1328.6283.02

    Система всенаправленных изотропных антенн

    R&S®TS-EMF

    xx

    Аттенюаторы (см. в соответствующем разделе)

    R&S®RDL/RBU

    xx

    Адаптер N (m) – BNC (f)



    0118.2812.00

    Адаптер N (m) – N (m)



    0092.6581.00

    Адаптер N (m) – SMA (f)

    4012.5837.00

    Адаптер N (m) – 7/16 (f)

    3530.6646.00

    Адаптер N (m) – 7/16 (m)

    3530.6630.00

    Адаптер N (m) – FME (f)

    4048.9790.00

    Адаптер BNC (m) – Banana (f)

    0017.6742.00



    Для приобретения анализатора кабельных трактов и антенн R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
    Основные технические характеристики
    Режим анализа кабельных трактов и антенн
    Диапазон частот
    R&S®ZPH
    2 МГц – 3 ГГц
    С опцией ZPH-B4
    2 МГц – 4 ГГц
    Стабильность опорного генератора (старение)
    Старение
    +/- 1 × 10–6 /год
    Индивидуальные измерения
    Отражение (S11)
    Магнитуда, КСВН, магнитуда и расстояние до неоднородности, КСВ и расстояние до неоднородности, диаграмма Смитта, фаза
    1-портовые потери в кабеле
    Магнитуда
    Расстояние до неоднородности (DTF)
    Обратные потери, КСВН, отображение на раздельных экранах измерений расстояния до неоднородности и КСВ/ обратные потери
    Максимальная длина кабеля
    до 1500 м (ном.)
    Передача (S21) (только для модели .12)
    Магнитуда
    Измерительные настройки
    Мощность на выходе
    Модель .02
    -10 дБм (ном.)
    Модель .12
    от-30 дБм до -3 дБм (ном.) шаг 1 дБ
    Количество точек данных
    от 101 до 2501
    Полоса измерения
    Измерение отражения (S11)
    10 кГц
    Измерение отражения (S21)
    10/ 100 Гц, 1/ 10/ 100 кГц, 1 МГц
    Точность измерений параметра отражения
    в диапазоне от-15 дБм до 0 дБм
    <0,3 дБ или <2,1°
    Динамический диапазон измерения передачи (только модель .12)
    диапазоне от 20 МГц до 1,5 ГГц
    >90 дБ (ном.)
    Режим анализатора спектра (опция ZPH-K1 только для модели .12)
    Диапазон частот
    R&S®ZPH
    5 кГц – 3 ГГц
    С опцией ZPH-B4
    5 кГц – 4 ГГц
    Разрешение по частоте
    1 Гц
    Фазовый шум (несущая 500 МГц)
    отстройка 30 кГц
    <-88 дБн/Гц, тип. -95 дБн/Гц
    отстройка 100 кГц
    <-98 дБн/Гц, тип. -105 дБн/Гц
    отстройка 1 МГц
    <-118 дБн/Гц, тип. -125 дБн/Гц
    Полосы пропускания по уровню -3 дБ
    от 1 Гц до 3 МГц
    Средний отображаемый уровень шума (DANL)
    Предусилитель выкл.
    от 1 МГц до 10 МГц
    <-130 дБм, тип. -135 дБм
    от 10 МГц до 1 ГГц
    <-142 дБм, тип. -146 дБм
    от 1 ГГц до 4 МГц
    <-140 дБм, тип. -144 дБм
    Предусилитель вкл.
    от 1 МГц до 10 МГц
    <-150 дБм, тип. -160 дБм
    от 10 МГц до 1 ГГц
    <-158 дБм, тип. -163 дБм
    от 1 ГГц до 4 МГц
    <-156 дБм, тип. -161 дБм
    Количество трасс
    2
    Типы детекторов
    Макс./мин./авто пиковый, отсчетов, СКЗ
    Погрешность измерения
    от 10 МГц до 4 ГГц <1,25 дБ, тип. 0,5 дБ
    Режим измерения канальной мощности (опция ZPH-K19)
    Диапазон частот
    R&S®ZPH
    2 МГц – 3 ГГц
    С опцией ZPH-B4
    2 МГц – 4 ГГц
    Диапазон измерений
    Модель .02
    от -20 дБм до +30
    дБм Модель .12
    от -120 дБм до +30 дБм
    Общие данные
    Возможности смещения (DC bias) (только для модели .12)
    Режим - Внутренний Выходное напряжение Макс. выходная мощность Макс. выходной ток
    РазъемыBNC илиN-тип (порт 2) от +2 В до +32 В (шаг 0,1 В) 7 Вт 650 мА
    Аудио (только для модели .12)
    Встроенный динамик, разъем jack 3,5 мм
    GPS-приемник
    Встроенный
    опц. ZPH-B10 (для модели .02)
    Внешний
    HA-Z340 (для всех моделей)
    Интерфейсы
    LAN, USB, micro SD card
    Дисплей
    Емкостной сенсорный WVGA разрешением 800-480 пикселей
    Питание
    Сеть переменного тока
    00 – 240 В +/-10%, 50 – 60 Гц (с адаптером HA-Z301)
    Внешний DC-источник
    14,65 – 15,45 В
    Внутренний аккумулятор
    HA-Z306, емкость 72 Вт•ч, время работы до 9 ч
    Диапазон температур
    Рабочий режим: от –20 °C до +50 °C Режим хранения: от –40 °C до +70 °C
    Габаритные размеры (Ш-В-Г)
    202 мм – 294 мм – 76 мм
    Масса
    2,5 кг
