Программное обеспечение для испытаний на ЭМС R&S®ELEKTRA

ПО для испытаний на ЭМС R&S®ELEKTRA – это программная платформа, позволяющая управлять полноценными испытательными системами и автоматизировать измерение испытуемых устройств (ИУ) на соответствие стандартам в части помехоэмиссии (ЭМП) и помехоустойчивости (ЭМВ).

Отправить запрос
Описание

Основные свойства

  • Интуитивно-понятные интерактивные автоматизированные испытания на ЭМС;
  • Возможность создания различных шаблонов тестирования с последовательностями испытаний для различных ИУ;
  • Поддержка большинства общепринятых стандартов на
  • ЭМС с предустановленными настройками/шаблонами;
  • Эффективный анализ результатов и функция создания протоколов испытаний;
  • Возможность работы и автоматизация управления различным измерительным оборудованием, включая измерительные приемники, анализаторы спектра, генераторы сигналов, усилители мощности, эквиваленты сети, G-TEM камеры и др.
  • Масштабируемая гибкая платформа – от базового пакета
  • ПО для измерения помехоэмиссии на этапе разработки технических средств до полной автоматизации испытательной лаборатории ЭМС для задач сертификации продукции.

Автоматизированные интерактивные процедуры измерения
отличаются исключительной надежностью и позволяют получать высокоточные результаты измерений, одновременно
обеспечивая возможность выполнения углубленного анализа ЭМП и ЭМВ в ходе разработки технических средств и их
сертификации, что позволяет сократить продолжительность
этапов разработки и сертификации изделий заказчика.
В состав ПО R&S®ELEKTRA входят предустановленные программные библиотеки, соответствующие требованиям общепринятых стандартов и включающие основные предельные
линии, схемы испытаний и коэффициенты калибровки. Они
упрощают процедуру конфигурирования и позволяют пользователям быстрее приступать к выполнению испытаний.
Возможность создания планов тестирования для ИУ позволяет конфигурировать прикладные испытания и подготавливать
всесторонние отчеты по результатам их выполнения.

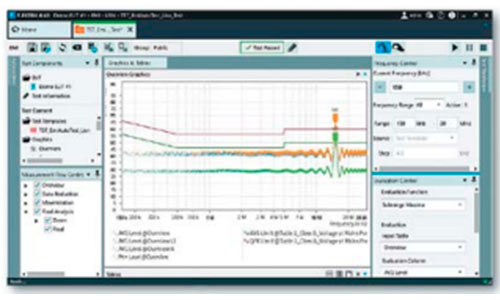

интерактивные процедуры измерения R&S®ELEKTRA

Удобный интерфейс позволяет отображать часто используемые функции и доступ ко всем настройкам испытаний в одном окне. Возможности планирования, выполнения испытаний и создания отчетов позволяют пользователям управлять испытаниями ИУ и просматривать полученные результаты. Схемы испытаний, процедуры измерений и создаваемые отчеты могут быть изменены с учетом индивидуальных требований пользователя для выполнения нестандартных испытаний. ПО R&S®ELEKTRA обладает открытым интерфейсом, обеспечивающим поддержку множества приборов и системных компонентов.

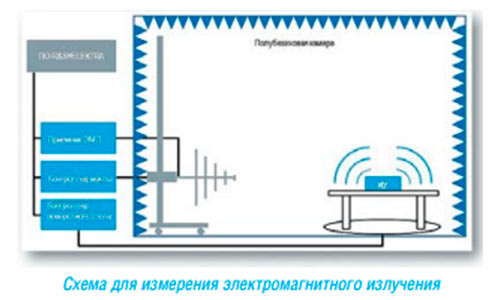

схема для измерения электромагнитного излучения R&S®ELEKTRA

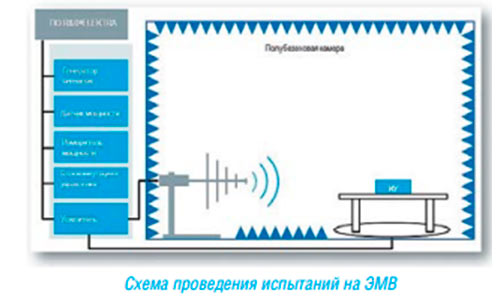

Схема проведения испытаний на ЭМВ R&S®ELEKTRA

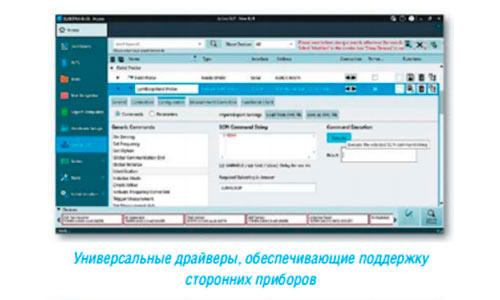

Универсальные драйверов, обеспечивающих поддержку сторонних проблем R&S®ELEKTRA
Создание всесторонних отчетов по результатам испытаний
Обширная библиотека предустановленных схем испытаний для общепринятых стандартов ЭМС
С помощью мастера конфигурирования, который поддерживает схемы испытаний, соответствующие требованиям общепринятых стандартов ЭМС, можно создавать большие библиотечные базы данных. Предустановленные схемы испытаний позволяют новым и действующим пользователям быстро выполнять испытания, требуя лишь минимального объема подготовительных работ.

Централизованное управление планами тестирования ИУ В связи с постоянным ростом сложности ИУ возникает необходимость в удовлетворении целого ряда требований различных стандартов ЭМС.

 Стандарты  ЭМП  ЭМВ
 CISPR11  поддерживается  –
 CISPR14  поддерживается  поддерживается
 CISPR15  поддерживается  –
 CISPR32  поддерживается  –
 CISPR35  –  поддерживается
 IEC 61000-4-3  –  поддерживается
 IEC 61000-4-6  –  поддерживается
 CISPR12  поддерживается  –
 CISPR25  поддерживается  –
 MIL-STD-461  поддерживается  –

Стандарты ЭМП ЭМВ CISPR11 поддерживается – CISPR14 поддерживается поддерживается CISPR15 поддерживается – CISPR32 поддерживается – CISPR35 – поддерживается IEC 61000-4-3 – поддерживается IEC 61000-4-6 – поддерживается CISPR12 поддерживается – CISPR25 поддерживается – MIL-STD-461 поддерживается – ПО R&S®ELEKTRA обеспечивает возможность создания и управления планами тестирования конкретного ИУ. Благодаря этому, пользователи никогда не пропустят необходимое испытание и смогут с легкостью сформировать исчерпывающий отчет. Автоматическая идентификация подключенных приборов ПО R&S®ELEKTRA ускоряет процедуру аппаратного конфигурирования благодаря функции автоматического обнаружения подключенных приборов, с помощью которых может быть выполнено испытание.


Информация для заказа



Наименование

Тип

Код заказа

Ключ аппаратной защиты

R&S®EMCPC

5601.0018.02

Базовое ПО для измерения ЭМП

R&S®ELEMI-E

5601.0030.02

Расширение измерений ЭМП (для пакета ПО ELEMI-E)

R&S®ELEMI-A

5601.0053.02

Программный пакет расширенных измерений ЭМП

R&S®ELEMI-EA

5601.0424.02

Полная автоматизация измерений ЭМП (для пакета ПО ELEMI-EA)

R&S®ELEMI-S

5601.0076.02

Программный пакет системных ЭМП-измерений

R&S®ELEMI-EAS

5601.0382.02

ПО для испытаний на ЭМВ, кондуктивные помехи

R&S®ELEMS-C

5601.0099.02

ПО для испытаний на ЭМВ, излучаемые помехи

R&S®ELEMS-R

5601.0118.02

Общие драйверы

R&S®ELEMC-DRV

5601.0230.02





Для приобретения программного обеспечения для испытаний ЭМС R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
