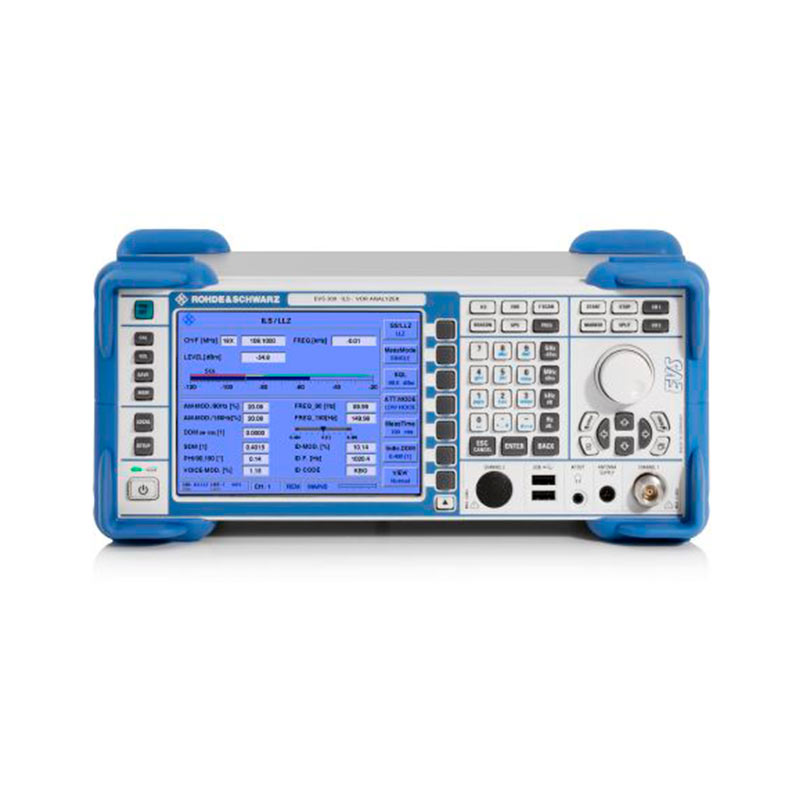

Анализатор R&S®EVS300 ILS/VOR

Анализатор R&S®EVS300 ILS/VOR
Анализатор R&S®EVS300 ILS/VOR

R&S®EVS300 является прецизионным анализатором уровня и модуляции, который специально создан для проверки и обслуживания инструментальных систем посадки (ILS) и всенаправленных радиомаяков (VOR). Благодаря широкому набору функций, предназначенных для лабораторных исследований и работ в полевых условиях, R&S®EVS300 позволяет решать даже самые сложные задачи без применения дополнительного оборудования. Прибор заключен в прочный компактный корпус для работы в полевых условиях. Время работы от батарей в режиме непрерывных измерений не менее 8 часов.

Отправить запрос
Описание
Характеристики

Основные свойства


  • Высокоточные измерения курсовых, глиссадных и маркерных радиомаяков;
  • Параллельные измерения курсовых и глиссадных радиомаяков;
  • Одновременные двухканальные измерения курса/клиренса;
  • Прецизионная проверка антенных систем CVOR/DVOR в полевых условиях;
  • Селективные измерения глубины модуляции и девиации, отображение полезных и мешающих сигналов;
  • Сканирование по частоте с динамическим диапазоном до 100 дБ;
  • USB-интерфейс

Гибкий вывод данных измерений
  • Большой объем внутренней памяти для непрерывной записи измерений в течение 36 часов;
  • Возможность отображения данных в виде таблиц или графиков без использования внешнего компьютера;
  • Использование стандартных интерфейсов LAN и RS-232-C и разъема USB для передачи и хранения измеренных значений.

Анализ двухчастотных систем ILS
  • Совместный или раздельный анализ двух несущих двухчастотных систем ILS;
  • Точные измерения отношения уровней и относительного сдвига фаз между сигналами курса и клиренса систем ILS непосредственно во время работы.

Анализ сигналов GBAS систем:
Программная опция K9 для анализаторов EVS 300 позволяет проводить верификацию и измерение параметров как наземных, так и воздушных систем посадки самолетов GBAS (передача скорректированных координат GPS в  дифференциальном режиме относительно опорных наземных антенн). Опция позволяет производить измерения уровня сигнала, отклонения частоты выбранных тайм-слотов, производить идентификацию SSID и GBAS ID, длительности посылки пакетов и типов сообщений и другую информацию GBAS сигнала.

Анализ сигналов SCAT-систем
Программная опция K10 позволяет проводить верификацию и измерение параметров как наземных, так и воздушных систем посадки самолетов SCAT. Опция одновременно собирает данные об идентификаторе слота (SLID), идентификаторе SCAT, длительности посылки пакетов и  другую информацию SCAT-сигнала. Детальная информация отображается для каждого тайм-слота. В дополнение к демодуляции и индикации специальных SCAT-данных, опция позволяет производить измерения уровня сигнала и отклонения частоты.

Режим долговременных измерений
  • Наблюдение за  сигналами удаленной станции в  течение длительного времени;
  • Срок работы от батарей в режиме долговременных измерений до одной недели.


Характерные особенности

  • Высококонтрастный цветной ЖК-дисплей (16,4 см);
  • Широкий диапазон рабочих температур от –10 °C до +55°C Небольшая масса (5,7 кг);
  • Высокая механическая прочность в  соответствии со стандартами MILSTD-810D и IEC 68;
  • Наличие аналогового выхода для дополнительного анализа принимаемых сигналов;
  • Анализ внешних модулирующих сигналов;
  • Самоконтроль (BITE);
  • Интерфейс LAN и  RS-232-C для  дистанционного управления всеми функциями и для вывода измерительных данных;
  • Разъем USB для экспорта данных и обновления программного обеспечения.

Информация для заказа



Наименование

 Тип

 Код заказа

Анализатор ILS/VOR

 R&S®EVS300

 3544.4005.02

 Аппаратные опции

Второй модуль обработки сигнала

 R&S®EVS-B1

 5200.6625.02

GSM-модем

 R&S®EVS-B2

  5200.6631.02

Батарея аккумуляторов

 R&S®EVS-B3

 5200.8240.02

Программные опции

Сканирование по частоте

 R&S®EVS-K1

  5200.6554.00

Режим GPS

 R&S®EVS-K2

 5200.6548.00

Режим CRS/CLS

 R&S®EVS-K3

  5200.9082.00

Режим быстрого преобразования Фурье

 R&S®EVS-K4

  5201.5922.00

Поддержка датчиков мощности Rohde&Schwarz

 R&S®EVS-K5

  5201.8644.02

 Измерение модуляции DME

 R&S®EVS-K6

 5201.8650.02

 Режим осциллографа

 R&S®EVS-K7

 5201.8667.02

 Пакет опций «EVS-K5 + EVS-K6»

 R&S®EVS-K8

 5201.8696.02

 Режим GBAS

 R&S®EVS-K9

 5202.8154.02

 Режим SCAT

 R&S®EVS-K10

 5201.7783.00


Для приобретения анализатора спектра R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
Основные технические характеристики
Диапазон частот
от 70 до 350 МГц
Диапазоны установки фильтров предварительной селекции
Маркерный радиомаяк
от 74.7 до 75.3 МГц
ILS LOC/VOR
от 107 до 119 МГц
ILS GS
от 319 до 341 МГц
Сканирование по частоте (опция R&S®EVS-K1)
от 70 до 350 МГц
Разрешение по частоте
100 Гц
Температурный дрейф (от –10 °C до +55 °C)
1×10-6
Уровень
Диапазон отображения1) (режим автоматического переключения диапазона)
от –120 до +20 дБмВт
Девиация при –30 дБмВт
<0.8 дБ
Нелинейность в диапазоне от –40 дБ до +30 дБ
<0.5 дБ
Макс. входная мощность
+13 дБмВт
Собственные шумы (режим малых шумов)
< –115 дБмВт
Перекрестная модуляция (интермодуляция)
Точка пересечения по интермодуляционным составляющим третьего порядка, TOI (2 × 10 дБмВт, f > 200 кГц, режим малых искажений)
>20 дБмВт
Анализ сигнала ILS
Диапазон входного уровня
от –80 до +10 дБмВт
Глубина модуляции (от 0 до 95 %)
Девиация 90/150 Гц ± 2 % 2)
≤0,5 %
Девиация голос/идентификатор
≤1,0 %
ЗЧ, девиация 90/150 Гц ±5Гц 2)
≤0,05 Гц
ЗЧ, девиация 1020 Гц ±50Гц 2)
≤5,0 Гц
Фазовый угол 90/150 Гц
Диапазон измерения
от 0° до +120° или ±60°
Девиация
≤0.2°
Измерение разности глубины модуляции (DDM)
Девиация ≤±10 % DDM
≤0,04 % DDM ±0,1 % от показаний
Девиация >±10 % DDM
≤0,04 % DDM ±0,2 % от показаний
Измерение разности глубины модуляции (DDM)
Девиация ≤±20 % DDM
≤0,08 % DDM ±0,1 % от показаний
Девиация >±20 % DDM
≤0,08 % DDM ±0,2 % от показаний
Анализ сигнала маркерных радиомаяков
Диапазон входного уровня
от –80 до +10 дБмВт
Глубина модуляции (от 80 % до 100 %)
Девиация
400/1300/3000 Гц ±2 % 2)
≤0,5 %
ID-тона 1020 Гц ±2 % 2)
≤1,0 %
ЗЧ, девиация
400/1300/3000 Гц ±50 Гц 2)
≤0,5 Гц
ID-тона 1020 Гц ±20 Гц
≤5,0 Гц
Частота
Диапазон входного уровня
от –80 до +10 дБмВт
Азимут, девиация
≤±0,1°
Глубина АМ модуляции (от 0 до 50 %)
Девиация 30/9960 Гц ±2 % 2)
≤0,5 %
Девиация голос/идентификатор
≤1,0 %
Девиация искажений АМ
≤1,0 %
Звуковая частота
Девиация 30 Гц ±3 Гц 2)
≤0,03 Гц
Девиация 1020 Гц ±50 Гц 2)
≤5,0 Гц
Девиация 9960 Гц ±100 Гц 2)
≤0,5 Гц
Девиация ЧМ
≤0,1 Гц ±0,5 % от показаний
Сканирование по частоте (опция R&S®EVS-K1)
Диапазон частот
от 70 до 350 МГц
Начальная/конечная частота или центральная частота/полоса обзора
выбирается пользователем в диапазоне от 70 до 350 МГц
Полосы разрешения
1/3/10/30 кГц
Входы и выходы (на передней панели)
Вход ВЧ
разъем N, 50 Ом
Выход ЗЧ
гнездо 3,5 мм
USB
двойной разъем USB (флеш-диск и т. п.)
Источник питания антенны
выход для питания и дистанционного управления активными антеннами
Входы и выходы (на задней панели)
Интерфейс дистанционного управления
RS-232-C, 9-контактный разъем D-Sub
Интерфейс GPS/GSM (опции R&S®EVS-B2 и R&S®EVS-K2)
RS-232-C, 9-контактный разъем D-Sub
Интерфейс LAN
RJ-45, 100BaseT
Выход постоянного напряжения
12 В, макс. 500 мА
Вход постоянного напряжения
от 10 до 28 В
Вход модулирующего/синхросигнала
разъем BNC
Аналоговый выход (2 выхода)
разъем BNC, 50 Ом
Общие характеристики
Дисплей
цветной ЖК-дисплей 16,4 см/6.4"
Диапазон рабочих температур
от –10 до +55 °C
Диапазон температур хранения
от –35 до +70 °C
Источник питания
от 100 до 240 В (переменный ток), от 1 до 0,6 А, от 47 до 63 Гц
Встроенная батарея (опция R&S®EVS-B3)
аккумулятор NiMH
Время непрерывной работы (при температуре от 10 °C до 45 °C)
от 8 до 10 часов
Внешний источник питания постоянного напряжения
от 10 до 28 В, макс. 3 А
Габариты (Ш × В × Г)
350 мм × 147 мм × 219 мм
Масса (с встроенной батареей)
5,7 кг
