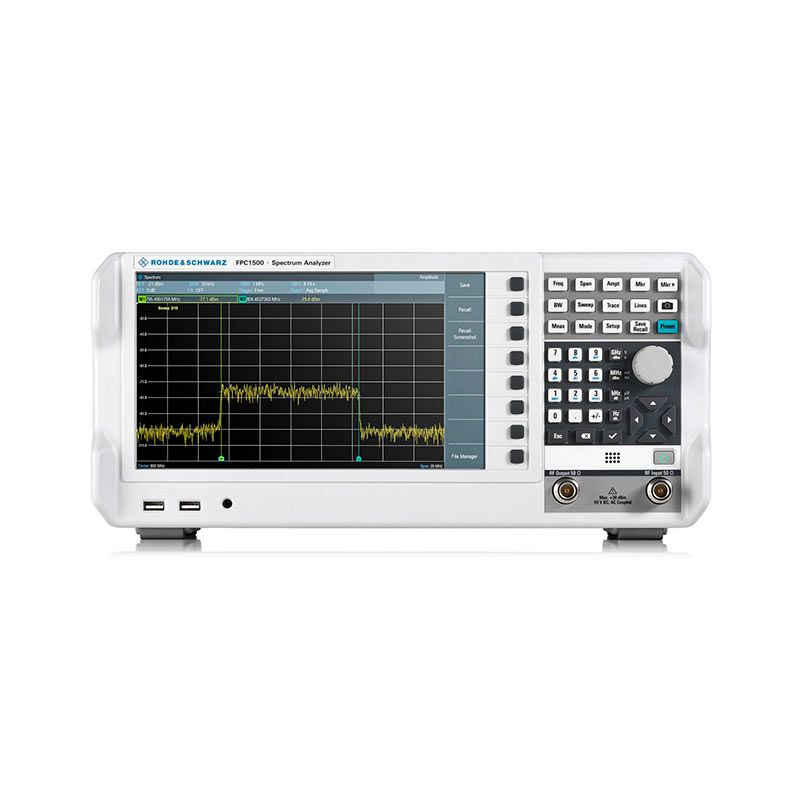

Анализатор спектра R&S®FPС1000/1500, FPC-B2, FPC-B3

Выдающееся качество и инновации не должны стоить дорого. Анализатор спектра Rohde & Schwarz FPC обеспечивает впечатляющую производительность по бюджетной приятной цене. Он разработан в Германии по стандартам качества высококлассных приборов.
Отправить запрос
Описание
Характеристики

Основные свойства

  • Диапазон частот базового блока от 5 кГц до 1 ГГц;
  • Верхняя предельная частота может быть увеличена до 2 или до 3 ГГц с помощью программного ключа;
  • Высокая чувствительность: стандартно до –146 дБм (тип.),
  • до –163 дБмВт (тип.) с предусилителем;
  • WiFi-интерфейс для дистанционного управления;
  • Большой дисплей диагональю 10,1 дюйма (26 см);
  • Масса 3 кг

Дополнительные возможности:
  • Анализ модуляций;
  • Измерительный приемник;
  • Генератор сигналов;
  • Анализатор цепей.

Характерные особенности

Анализатор R&S®FPС это компактный, экономичный прибор, в зависимости от модели и от опциональной насыщенности может заменить сразу нескольких измерительных приборов. R&S®FPC – это очень практичная модель анализатора спектра, поскольку в ней заложена уникальная возможность программной модернизации. Все функции уже присутствуют в приборе, пользователю достаточно их активировать. Эта возможность устраняет необходимость дополнительной калибровки при обновлении. Доступен апгрейд частотного диапазона базового блока с  1  ГГц до  2 или  3  ГГц. Опциональный предусилитель FPC-B22 дополнительно увеличит чувствительность.

Анализ модуляций
Опция FPC-K7 позволит пользователям без труда проверять качество простых модулированных сигналов AM, FM, ASK, FSK. На дисплее прибора отображается форма модулирующего сигнала и  параметры измерений: мощность несущей, отстройка, глубина модуляции, девиация частоты, SINAD, THD (КНИ), и т.д. Разъем для наушников и встроенный динамик позволят услышать демодулированный сигнал.

Расширенные измерения
Опция FPC-K55 добавляет функции: спектрограммы, измерения мощности в канале, занимаемой полосы частот, коэффициента гармонических искажений, мощности во  временной области (TDMA), коэффициента АМ-модуляции и точки пересечения третьего порядка (TOI).

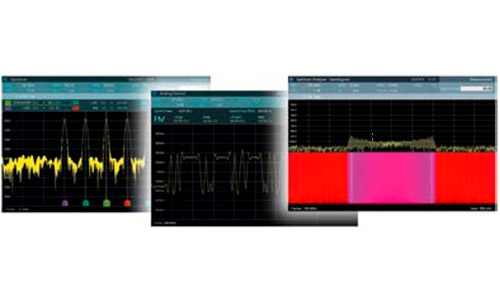

Расширенные измерения FPC-K55

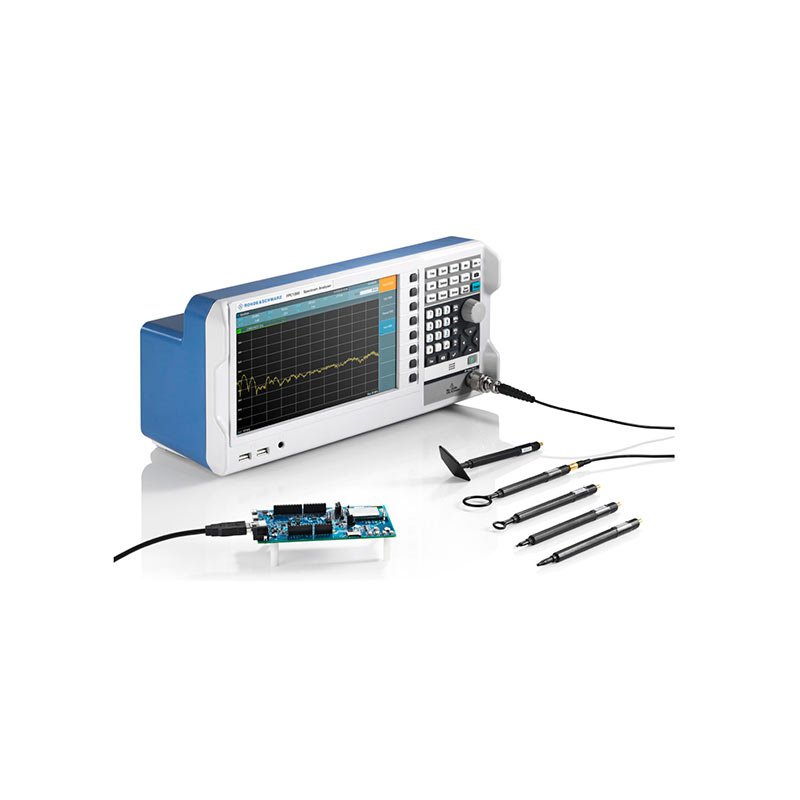

Измерительный приемник.
Опциональный режим приемника FPC-K43 послужит эффективным средством при  измерениях напряженности электромагнитного поля в ближней зоне или обнаружения источников эмиссии при анализе печатных плат, интегральных схем, кабелей и экранирующих оболочек.


Генератор сигналов
В отличии от FPС1000, в модели FPС1500 в базовой комплектации установлен генератор сигналов, которыйможет работать в нескольких режимах, а именно: как следящий генератор (для скалярных измерений коэффициента передачи), как  независимый источник непрерывных колебаний (например, в качестве сигнала гетеродина), или как генератор связанных сигналов (когда для измерения требуется, чтобы сигнал соответствовал центральной частоте прибора).

Анализатор цепей
Благодаря встроенному КСВН-мосту, в сочетании с опцией К42, модельFPC1500 можетотобразить характеристикиоднопортовыхцепей (двухполюсников). Поддерживается скалярное измерение коэффициента передачи S21 и векторный анализ коэффициента отражения S11. Это позволит инженерам измерять импеданс антенн или радиочастотных цепей по средствам диаграммы Смита. Также можно проводить измерения расстояния до места повреждения в ВЧ-кабеле.

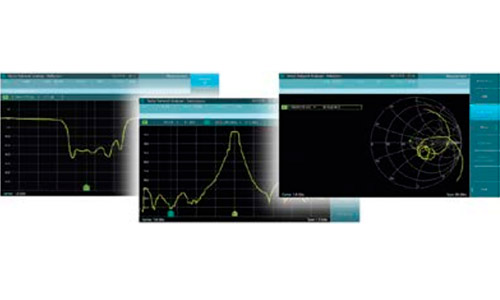

Анализатор цепей FPC-K55

Информация для заказа

                                       Наименование Тип устройства    Код заказа
 Анализатор спектра: от 5 кГц до 1 ГГц  R&S®FPC1000  1328.6660.02
 Анализатор спектра: от 5 кГц до 1 ГГц, следящий генератор  R&S®FPC1500  1328.6660.03
 Принадлежности в комплекте: шнур питания USB-кабель, краткое руководство по эксплуатации
 Дополнительные опции
 Расширение верхней частоты анализатора спектра до 2 ГГц  R&S®FPC-B2  1328.6677.02
 Расширение верхней частоты анализатора спектра с 2 до 3 ГГц  R&S®FPC-B3  1328.6683.02
 Предусилитель  R&S®FPC-B22  1328.6690.02
 Анализ аналоговой модуляции AM, FM, ASK, FSK  R&S®FPC-K7  1328.6748.02
 Режим векторного анализатора цепей (только для FPC1500)  R&S®FPC-K42  1328.7396.02
 Режим приемника  R&S®FPC-K43  1328.6754.02
 Расширенные измерения  R&S®FPC-K55  1328.6760.02
 Поддержка WiFi  R&S®FPC-B200  1328.6990.02
 Дополнительные принадлежности
 Комплект для установки в 19-дюймовую измерительную стойку  R&S®ZZA-FPC1  1328.7080.02
 Мягкая сумка для переноски  R&S®RTM-Z3  1305.0289.02
 Чехол  R&S®RTB-Z3  1333.1734.02
 Комбинированный калибровочный набор до 3,6 ГГц, 50Ω, N-вилка  R&S®FSH-Z29  1300.7510.03
 Электронный 1-портовый калибровочный модуль (тип разъема N-вилка)  R&S®ZN-Z103  1321.1828.02


Для приобретения анализатора спектра R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту [email protected].
Основные технические характеристики
Диапазон частот
от 5 кГц до 1 ГГц
Базовый блок R&S®FPC1000/1500
от 5 кГц до 2 ГГц
С опцией FPC-B2
от 5 кГц до 3 ГГц
С опциями FPC-B2 и -B3
Разрешение по частоте
1 Гц
Стабильность опорного генератора
В2 и В3
Старение
1 × 10–6 /год
Полосы разрешения
по уровню -3 дБ (стандартно)
от 1 Гц до 3 МГц с шагом 1/3
по уровню -6 дБ CISPR (с опцией FPC-K43)
200 Гц, 9 кГц, 120 кГц, 1 МГц
Фазовый шум (на частоте 500 МГц, нормированный к 1 Гц)
отстройка 30 кГц
< -88 дБн, тип. -92 дБн
отстройка 100 кГц
< -98 дБн, тип. -103 дБн
отстройка 1 МГц
< -120 дБн, тип. -125 дБн
Точка пересечения третьего порядка (TOI) ) предусилитель выкл., ослабление 0 дБ
f in = 1 ГГц
> +7 дБм (измеренное)
f in = 2,4 ГГц
> +10 дБм (измеренное)
Отображаемый средний уровень собственного шума (DANL) (нормированный к 1 Гц)
Предусилитель выкл.
1 МГц – 10 МГц
< -127 дБм, тип. -135 дБм
10 МГц – 2 ГГц
< -142 дБм, тип. -146 дБм
2 ГГц – 3 ГГц
< -138 дБм, тип. -147 дБм
Предусилитель вкл
1 МГц – 10 МГц
< -127 дБм, тип. -135 дБм
10 МГц – 2 ГГц
< -142 дБм, тип. -146 дБм
2 ГГц – 3 ГГц
< -138 дБм, тип. -147 дБм
Предусилитель вкл.
1 МГц – 10 МГц
< -147 дБм, тип. -157 дБм
10 МГц – 2 ГГц
< -158 дБм, тип. -165 дБм
2 ГГц – 3 ГГц
< -155 дБм, тип. -163 дБм
Детекторы
пиковый (макс./мин.), автопиковый, отсчетов, СКЗ, квазипиковый (опц.-К43)
Погрешность измерения
от 10 МГц до 3 ГГц: < 1,25 дБ (тип. 0,5 дБ)
Генератор сигналов (только для R&S®FPC1500)
Диапазон частот
R&S®FPC1500
от 5 кГц до 1 ГГц
С опцией FPC-B2
от 5 кГц до 2 ГГц
С опциями FPC-B2 и -B3
от 5 кГц до 3 ГГц
Режим работы
Следящий генератор, независимый источник сигнала, связанные непрерывные колебания
Выходная мощность в диапазоне 2МГц-3ГГц
от -30 дБм до 0 дБм
Режим векторного анализатора цепей – опция R&S®FPC-K42 (только для R&S®FPC1500
Диапазон частот
R&S®FPC1500
от 2 МГц до 1 ГГц
С опцией FPC-B2
от 2 МГц до 2 ГГц
С опциями FPC-B2 и -B3
от 2 МГц до 3 ГГц
Виды измерений
S11, S21, 1-port cable loss, DTF
Выходная мощность
-10 дБм
Количество точек
от 101 до 2501
Полосы измерений
от 100 Гц до 100 ГГц с шагом 1/3
Общие данные
Дисплей
10,1 дюйма, цветной ЖК-дисплей с разрешением 1366-768 пикселей
Интерфейсы
LAN, USB
Аудио (АМ, ЧМ демодуляция)
Встроенный динамик, Выход наушников: 3,5 мм jack
Питание
Сеть переменного тока: 100 – 240 В, 50 – 60 Гц, 0,4 – 0,6 А; Потребляемая мощность: 14 Вт (ном.)
Диапазон температур
Рабочий режим: от +10 °C до +40 °C Режим хранения: от –20 °C до +70 °C
Габаритные размеры (Ш-В-Г)
396 мм – 185 мм – 156 мм (с учетом ножек) 396 мм – 178 мм – 147 мм (без учета ножек)
Масса
3 кг
