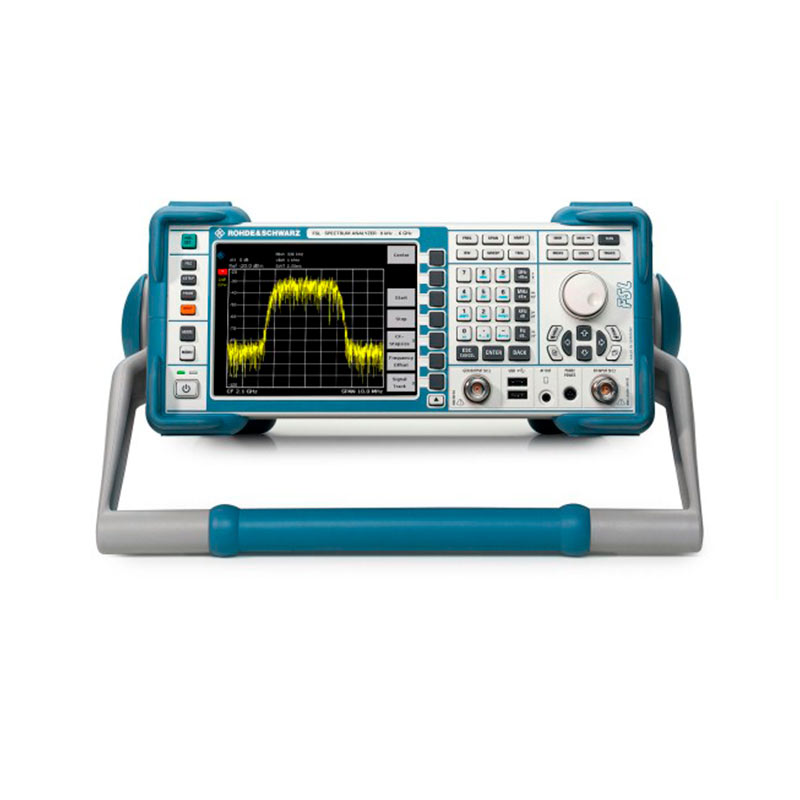

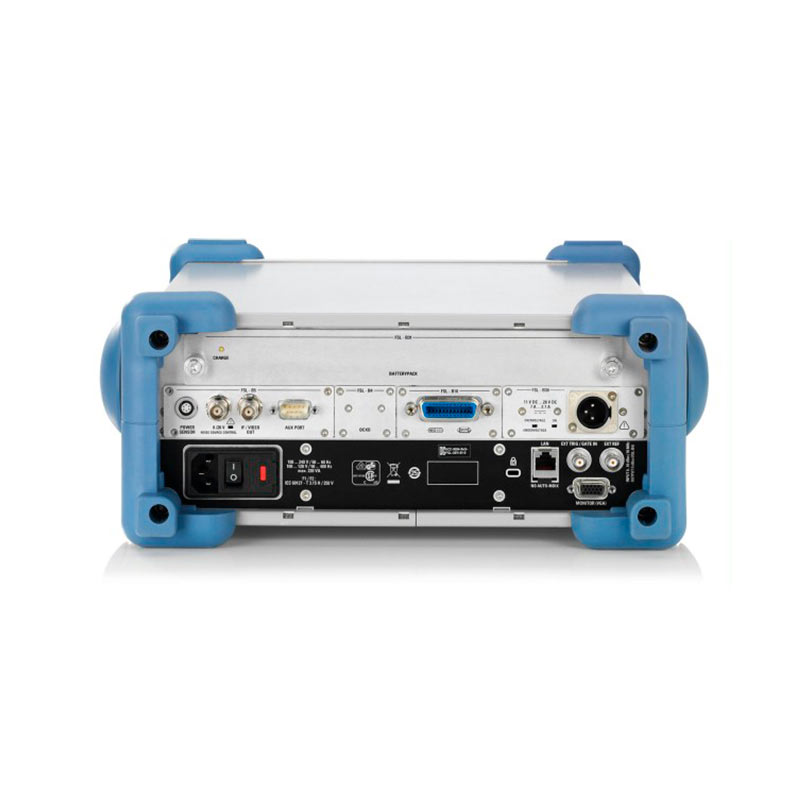

Переносной анализатор спектра R&S®FSL3, FSL6, FSL18

Rohde & Schwarz FSL – это легкий и компактный анализатор спектра, обладающий набором функций, более свойственным анализаторам высшего класса, в результате получается прекрасное соотношение цены и качества, а различные возможности питания, делают этот прибор уникальным решением как для лабораторных, так и для полевых условий.

Отправить запрос
Описание
Характеристики

Основные свойства

  • Диапазон частот: от 9 кГц до 3 / 6 или 18 ГГц;
  • Полосы разрешения от 1 Гц до 10 МГц;
  • Полоса анализа 28 МГц;
  • Чувствительность: до -152 дБмВт;
  • Самый широкий набор функций в своем классе:
    - Анализ модуляций;
    - Измерительный приемник;
    - Измеритель мощности;
    - Измерения КШ и КУ;
    - Измерения аналогового и цифрового кабельного ТВ;
    - Анализатор цепей;
  • Различные варианты питания:
    - От сети переменного тока;
    - От источника постоянного тока;
    - От аккумуляторной батареи;
  • Компактные размеры и небольшой вес.

Характерные особенности


 R&S®FSL имеет широкий спектр стандартных функций, специальных детекторов и  узкополосных фильтров, которые используются при  решении повседневных задач спектрального анализа, в  том числе с  функциональностью ЭМС измерений. Значительно расширить возможности спектрального анализа позволит целый набор опций. FSL-K7 позволит проводить измерения сигналов аналоговой модуляции АМ/ЧМ/ФМ. Спектрограмма (режим водопада) опция FSL-K14, будет полезна при анализе прерывистых сигналов. FSL-B8 стробируемая развертка позволит отобразить спектр модуляции сигналов GSM или WLAN. Для измерения передатчиков Bluetooth® пригодится опция FSL-K8. Набор прикладного ПО FSL-K72 …-K93 выполнит анализ сигналов базовых станций 3GPP FDD и сигналов WLAN, WiMAX. Опция FSL-K9 позволит использовать анализатор вместе с датчиками мощности. Для подключения датчиков (в  зависимости от  серии) потребуется: или  плата дополнительных интерфейсов FSL-B5, или USB-адаптеры NRP-Z4/-ZKU для подключения к USB-разъему на передней панели прибора.

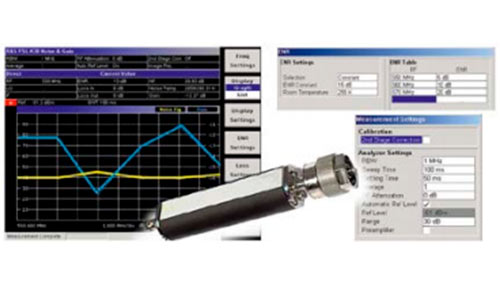

измерение коэффициента шума R&S®FSL
Измерение коэффициента шума и усиления
Опция FSL-K30, совместно с  источником (генератором) шума, позволит проводить измерения КШ (0-35  дБ) и  КУ (0-60  дБ) для  различных типов испытываемых устройств. Для  управления источником шума потребуется дополнительная плата FSL-B5. При измерении устройств с малыми (<5 дБ) значениями КШ и  КУ можно воспользоваться внутренним (FSL-B22) или внешним предусилителем.

Измерения аналогового и цифрового кабельного ТВ
ТВ сигналы, как  в  прочем и  все РЧ-сигналы, испытывают серьезные искажения. Некоторые из  них вызваны неидеальным передатчиком, другие возникают в ТВ-кабеле, и, наконец, в  каждой системе передачи присутствует тепловой шум. Очень часто даже невозможно определить, какой компонент системы вносит наибольшие искажения. Целью измерений параметров ТВ-сигналов, реализованных в опциях FSL-B6 и -K20, является анализ и разделение различных источников искажений и ошибочных параметров.

Скалярный анализ электрических цепей Оборудованные следящим генератором модели .13 .16 и .28, позволяют быстро и просто измерять неравномерность АЧХ, фильтры и  аттенюаторы. Маркеры, отмечающие спад сигнала на  n дБ, определяют полосу пропускания полосовых фильтров по уровню 3 дБ одним нажатием кнопки. С помощью внешнего КСВ моста, станут доступны измерения потерь на отражение и степень согласования

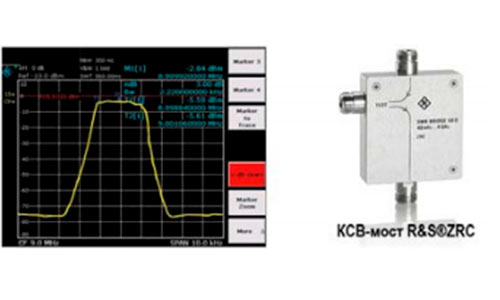

Скалярный анализ электрических цепей R&S®FSL

Информация для заказа


Наименование

 Тип

 Код заказа

Анализатор спектра: 9 кГц – 3 ГГц

 R&S®FSL3

  1300.2502.03

 Анализатор спектра: 9 кГц – 3 ГГц, следящий генератор

 R&S®FSL3

  1300.2502.13

Анализатор спектра: 9 кГц – 6 ГГц

 R&S®FSL6

  1300.2502.06

Анализатор спектра: 9 кГц – 6 ГГц, следящий генератор

  R&S®FSL6

 1300.2502.16

Анализатор спектра: 9 кГц – 18 ГГц

 R&S®FSL18

 1300.2502.18

Анализатор спектра: 9 кГц – 18 ГГц, следящий генератор

  R&S®FSL18

  1300.2502.28

Опции

Термостатированный кварцевый генератор (OCXO) (стандартно для FSL-18)

 FSL-B4

 1300.6008.02

Дополнительные интерфейсы: Видео выход/выход ПЧ, управление источником шума, порт AUX, разъем для датчиков мощности NRP-Zxx.

 FSL-B5

  1300.6108.02

ТВ-триггер

 FSL-B6

 1300.5901.02

Узкополосные разрешающие фильтры:

 FSL-B7

 1300.5601.02

 Стробируемая развертка

 FSL-B8

  1300.5701.02

 Интерфейс GPIB

 FSL-B10

 1300.6208.02

 ВЧ-предусилитель: до 3 ГГц / 6 ГГц

 FSL-B22

  1300.5953.02

 Источник питания постоянного тока (10-28 В)

 FSL-B30

 1300.6308.02

 Аккумуляторная батарея NiMH: 4,5 А·ч (требуется FSL-B30)

 FSL-B31

 1300.6408.02

Демодуляция АМ/ЧМ/ФМ

 FSL-K7

  1301.9246.02

 Измерения передатчиков Bluetooth® (1.1 и 2.0+EDR)

 FSL-K8

 1301.9398.02

 Поддержка датчиков мощности (требуется NRP-Z4/-ZKU или FSL-B5)

 FSL-K9

 1301.9530.02

 Измерение спектрограмм

 FSL-K14

 1302.0913.02

Измерения для аналогового и цифрового кабельного ТВ

  FSL-K20

 1301.9675.02

Приложение для измерения КШ и КУ (требуется FSL-B5)

  FSL-K30

 1301.9817.02

 Приложение для измерения 3GPP FDD BTS

 FSL-K72

  1302.0620.02

 Приложение для анализа базовых станций CDMA2000

 FSL-K82

 1308.7803.02

Приложение для измерения базовых станций 1xEV-DO

 FSL-K84

 1302.0159.02

 Приложение для измерения WLAN IEEE 802.11a/b/g/j

 FSL-K91

 1302.0094.02

Апгрейд опции FSL-K91 до IEEE 802.11n

 FSL-K91N

 1308.7903.02

Приложение для WiMAX IEEE802.16 OFDM

 FSL-K92

 1302.0236.02

Апгрейд опции FSL-K92 до FSL-K93

 FSL-K92U

 1302.0307.02

 Приложение для WiMAX IEEE802.16 OFDM/OFDMA

 FSL-K93

 1302.0736.02

 Дополнительные принадлежности

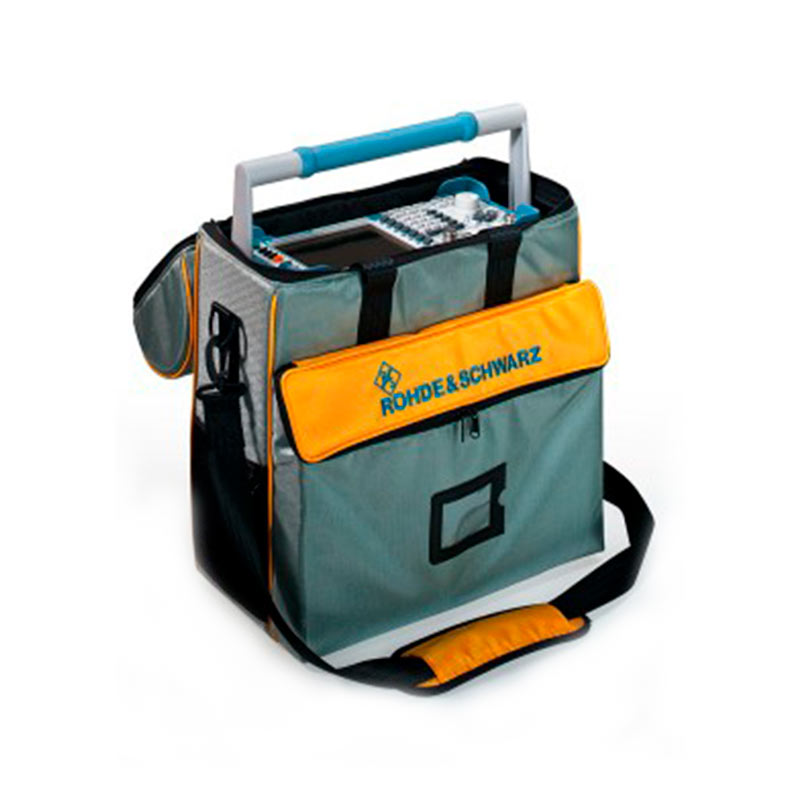

 Мягкая сумка для переноски

 FSL-Z3

 1300.5401.00

 Дополнительное зарядное устройство

 FSL-Z4

  1300.5430.02

 Защитная крышка

 EVS-Z6

  5201.7760.00

 Комплект для установки в 19-дюймовую стойку

 ZZA-S334

  1109.4487.00

 Согласующие переходники 50/75 Ω, L-секция

 RAM

 0358.5414.02

 Согласующий переходник 50/75 Ω, резистор 25 Ω

 RAZ

 0358.5714.02

Согласующий переходник 50/75 Ω, L-секция, N-BNC

 FSH-Z38

 1300.7740.02

КСВ-мост: 5 МГц – 3 ГГц

 ZRB 2

  0373.9017.52

 КСВ-мост: 40 кГц – 4 ГГц

 ZRC

 1039.9492.52

 КСВ-мост: 10 МГц – 3 ГГц (включая ХХ, КЗ, СН)

 FSH-Z2

  1145.5767.02


Для приобретения анализатора спектра R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту [email protected].
Основные технические характеристики
Диапазон частот
R&S®FSL3
9 кГц – 3 ГГц
R&S®FSL6
9 кГц – 6 ГГц
R&S®FSL18
9 кГц – 18 (20) ГГц
Разрешение по частоте
1 Гц
Импеданс
50 Ω, тип разъема N-гнездо
Стабильность опорного генератора (Старение)
R&S®FSL3, R&S®FSL6 стандартно
1 × 10–6 /год
R&S®FSL18 стандартно
1 × 10–7 /год
R&S®FSL3, R&S®FSL6 с опцией FSL-B4
1 × 10–7 /год
R&S®FSL18 с опцией FSL-B4
1 × 10–7 /год
Полосы разрешения
Свипирующие (по уровню -3 дБ)
от 300 Гц до 10 МГц, с опц. FSL-B7 от 10 Гц
БПФ-фильтры (по уровню -3 дБ)
от 300 Гц до 30 кГц, с опц. FSL-B7 от 1 Гц
ЭМИ-фильтры (по уровню -6 дБ)
9 кГц, 120 кГц, 1 МГц, с опц. FSL-B7 доп. 200 Гц
Канальные
от 300 Гц до 5 МГц, с опц. FSL-B7 доп. 100 и 200 Гц
Полоса анализа
Номинально 28 МГц
Фазовый шум
на частоте 500 МГц, нормированный к 1 Гц
отстройка 10 кГц
< -98 дБн, тип. -103 дБн
отстройка 100 кГц
< -98 дБн, тип. -105 дБн
отстройка 1 МГц
< -115 дБн, тип. -120 дБн
Точка пересечения третьего порядка (TOI)
R&S®FSL3, R&S®FSL6
до +10 дБм (18 дБм тип.)
R&S®FSL18
до +10 дБм (13 дБм тип.)
Отображаемый средний уровень собственного шума (DANL) (нормированный к 1 Гц)
R&S®FSL3, R&S®FSL6: Предусилитель выкл. / вкл
9 кГц – 1 МГц
< -100 дБм / < -115 дБм
1 МГц – 10 МГц
< -115 дБм / < -130 дБм
10 МГц – 50 МГц
< -130 дБм / < -145 дБм
50 МГц – 3 ГГц
< -140 дБм / < -152 дБм
3 ГГц – 5 ГГц
< -136 дБм / < -146 дБм
5 ГГц – 6 ГГц
< -130 дБм / < -140 дБм
R&S®FSL18:Предусилитель выкл. / вкл.
9 кГц – 1 МГц
<-100дБм / <-115дБм
1 МГц – 10 МГц
<-115дБм / <-130дБм
10 МГц – 50 МГц
<-130дБм / <-145дБм
50 МГц – 3 ГГц
<-140дБм / <-152дБм
3 ГГц – 5 ГГц
<-136дБм / <-149дБм
5 ГГц – 6 ГГц
<-136дБм / <-145дБм
6 ГГц – 12 ГГц
<-136 дБм / -
12 ГГц – 18 ГГц
<-130 дБм / -
18 ГГц – 20 ГГц
<-123 дБм / -
Встроенный аттенюатор
R&S®FSL3, R&S®FSL6:
0-50 дБ с шагом 5 дБ
R&S®FSL18
0-40 дБ шаг 5 дБ
Детекторы
пиковый (макс./мин.), автопиковый, отсчетов, СКЗ, квази-пиковый, среднего значения
Погрешность измерения
от 0,3 дБ до 1,2 дБ в зависимости от частоты
Следящий генератор (только для моделей -13, -16, -28)
Диапазон частот: R&S®FSL3
1 МГц – 3 ГГц
Диапазон частот: R&S®FSL6
1 МГц – 6 ГГц
Диапазон частот: R&S®FSL18
10 МГц – 18 ГГц
Диапазон мощности R&S®FSL3, R&S®FSL6
от -20 до 0 дБм с шагом 1 дБ
Диапазон мощности R&S®FSL18
от -30 до 0 дБм с шагом 10 дБ
Общие данные
Дисплей
цветной ЖК-дисплей с разрешением 640-480 пикселей
Интерфейсы
USB, LAN, GPIB (опция FSL-B10), VGA
Аудио выход
Выход наушников: 3,5 мм jack
Питание
Сеть переменного тока
100 – 240 В, 50 – 400 Гц
От источника пост. тока (опция FSL-B30)
Входное напряжение 10 – 28 В
От аккумулятора (опция FPL1-B31)
NiMH аккумулятор (нужно -B30)
Диапазон рабочих температур
от 0 °C до +50 °C
Габаритные размеры (Ш-В-Г)
409 мм – 152 мм – 466 мм с ручкой для переноски 343 мм – 152 мм – 367 мм без ручки для переноски
Масса
<7 кг (без опций), < 8 кг с аккумулятором
