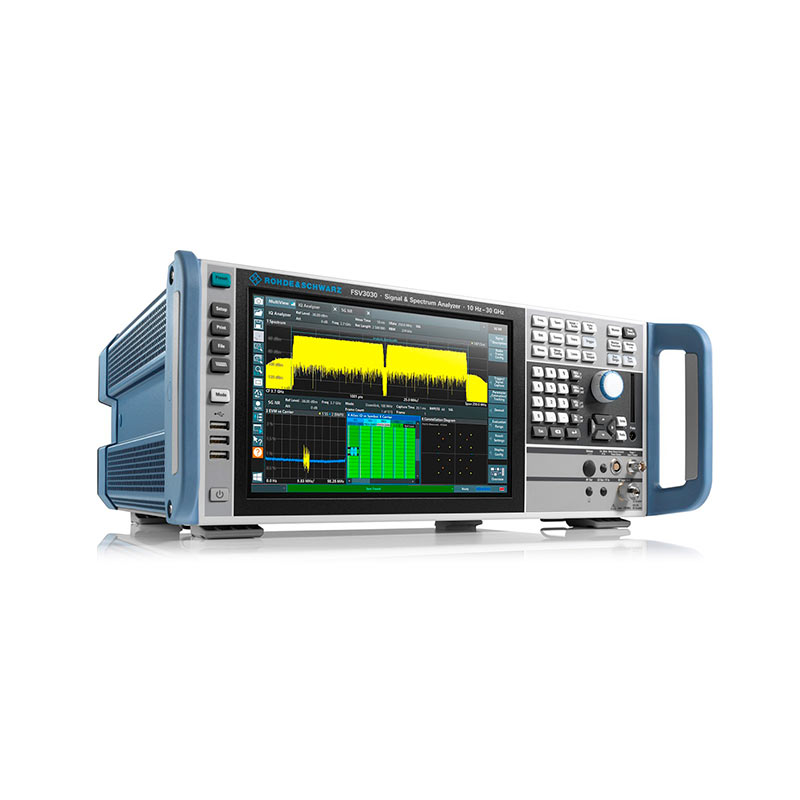

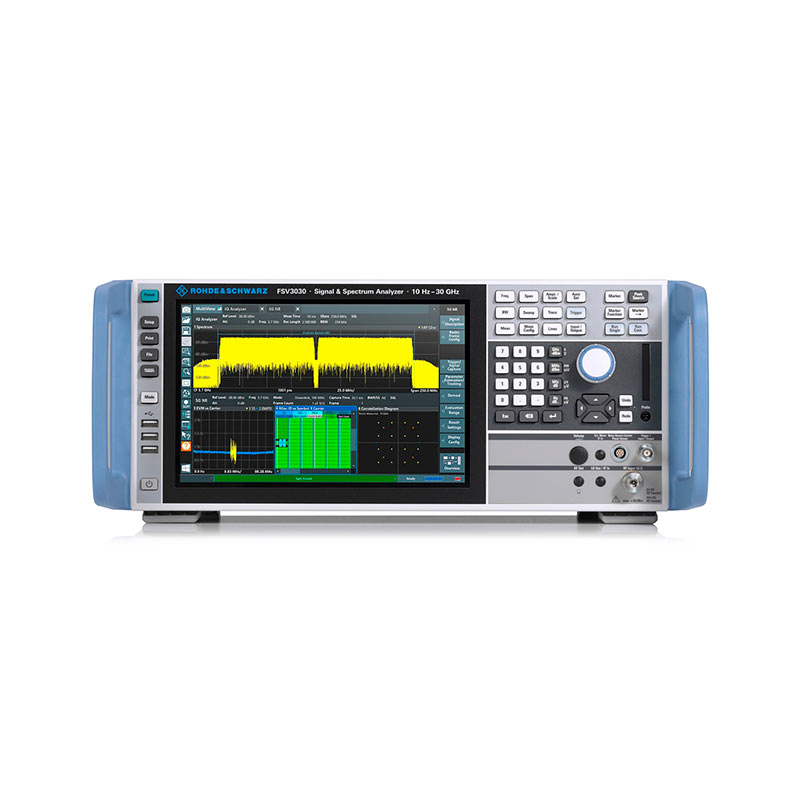

Анализатор спектра и сигналов R&S®FSV3004, FSV3007, FSV3013, FSV3030, FSV3044

Анализатор спектра и сигналов Rohde & Schwarz FSV3000 пришел на замену, хорошо известной модели R&S®FSV. Прибор разработан для высокоскоростной работы, позволяя проводить измерения спектра, демодуляцию сигнала и переключения между режимами измерений за минимально возможное время. Он оснащен большим сенсорным экраном с поддержкой мультисенсорной технологии и обновленной интуитивно понятной структурой меню, что обеспечивает исключительную простоту управления. А встроенный регистратор SCPI-команд превращает анализатор R&S®FSV3000 в мечту любого разработчика ПО для измери-тельных систем.

Отправить запрос
Описание
Характеристики

Основные свойства

  • Диапазон частот от 10 Гц до 4/7,5/13,6/30/44 ГГц с возможностью
  • расширения до 500 ГГц с помощью дополнительных смесителей;
  • Полоса анализа сигнала до 200 МГц;
  • Отображаемый средний уровень собственных шумов
  • (DANL) в полосе 1 Гц: до –169 дБмВт (тип.);
  • Фазовый шум – 107 дБн/Гц (тип.) с отстройкой 10 кГц;
  • Точка пересечения по интермодуляционным составляющим
  • третьего порядка (TOI) до +18 дБмВт (тип.);
  • Съемный жесткий диск для работы в условиях повышенной
  • секретности;
  • Интерфейс LAN 10 Гбит/с;
  • Регистратор SCPI-команд;
  • Сенсорный экран диагональю 10,1 дюйма (25,7 см)

Характерные особенности


Анализатор R&S®FSV3000 оснащен сенсорным экраном с поддержкой мультисенсорной технологии и интуитивно понятной структурой меню, что обеспечивает исключительную простоту управления. С помощью жеста двумя пальцами можно подстроить полосу обзора или диапазон уровней.

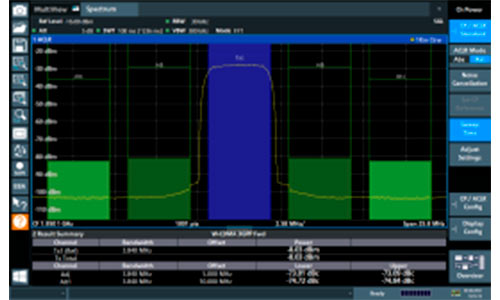

сенсорный экран R&S®FSV3000


Подходящие настройки задаются в считанные секунды. В отдельных окнах можно одновременно отобразить несколько измерений. Это значительно упрощает анализ результатов. Функция “MultiView” отображает все вкладки на одном экране. Благодаря функции задания последовательностей “Sequencer” измерения во всех каналах выполняются последовательно, один канал за другим. Пользователь получает постоянно обновляемые результаты без необходимости в долгой настройке параметров. R&S®FSV3000 содержит регистратор команд SCPI, ускоряющий разработку исполняемых сценариев управления. Все действия в режиме ручного управления транслируются в команды SCPI, которые можно экспортировать в виде обычных команд SCPI или в код на одном из стандартных языков программирования.

Множество измерительных функций

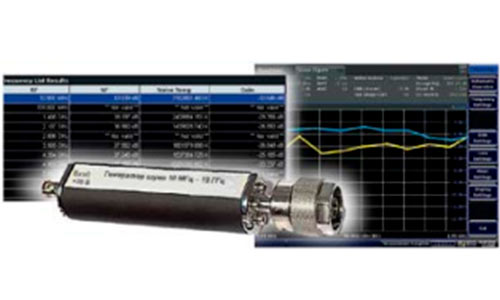

Измерение коэффициента шума и усиления (FSV3-K30)
Опция, совместно с источником (генератором) шума, позволит проводить измерения КШ и КУ для различных типов испытываемых устройств. Доступны различные типы измерений: для списка частот, на фиксированных частотах или одночастотные измерения.
Измерение коэффициента шума и усиления (FSV3-K30)
Измерение фазового шума
Для измерения фазового шума можно воспользоваться функцией маркера или специализированным приложением FSV3-K40 с различными настройками.

Анализ электромагнитных помех (FSV3-K54) Обнаружение, классифицирование и устранение электромагнитных помех, используя специальные детекторы, предельные линии и поправочные коэффициенты, в соответствии с требованиями стандартов CISPR и MIL-STD.

Анализ широкополосных сигналов
Благодаря полосе анализа до 200 МГц R&S®FSV3000 устанавливает новый стандарт в своем классе. Он может захватить сразу две соседние несущие 5G NR. Это экономит время на измерения и позволяет анализировать взаимодействие и синхронизацию между несущими. Благодаря опциональной возможности обхода ЖИГ-фильтра, полоса 200 МГц доступна вплоть до максимальной частоты соответствующей модели прибора, т.е. до 44 ГГц. Для еще более углубленного анализа можно воспользоваться внешним ПО R&S®VSE, дополнит приборы возможностями по автоматическому анализу импульсных сигналов, общей векторной и аналоговой демодуляции.

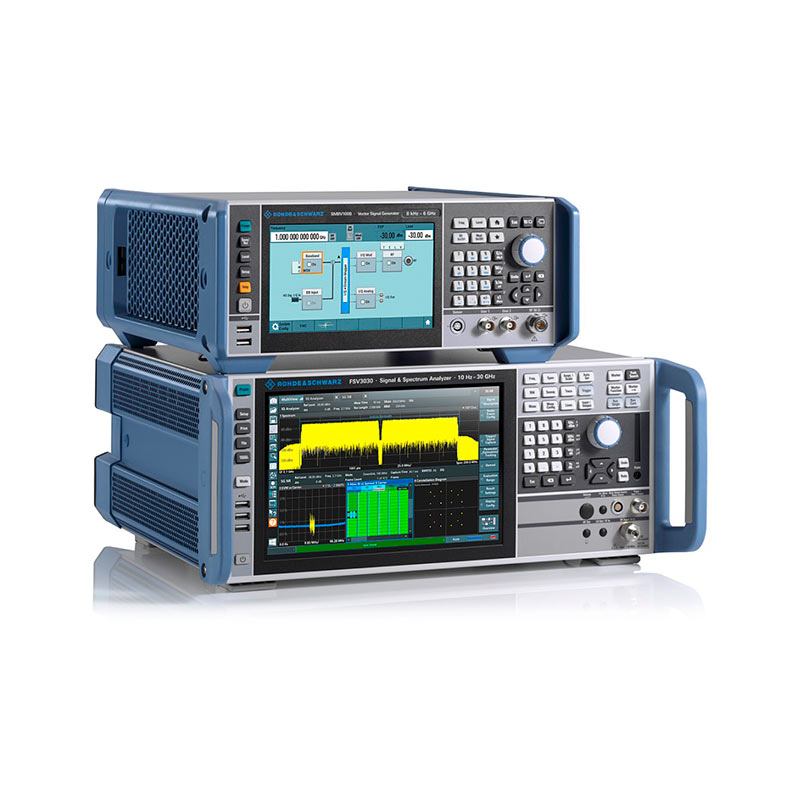

Управление генератором сигналов (FSV3-B10) Взаимодействие между анализатором R&S®FSV3000 и внешним генератором сигналов выходит далеко за рамки обычного отслеживания сигналов. Интерфейс пользователя генератора можно отобразить на анализаторе, что дает пользователю возможность управлять всей установкой с одного экрана. Например, можно выполнять сложные измерения параметров усилителя с цифровым предыскажением и отслеживанием огибающей. Анализатор напрямую передает предыскаженный сигнал генератору. Для улучшения фазовой синхронизации может быть реализована взаимосвязь на аппаратном уровне с помощью опционального источника опорного тактового сигнала частотой 1 ГГц.

Возможность использования для облачного тестирования
В системах облачного тестирования анализ сигналов выполняется на внешних вычислительных системах. Для этого требуется передача огромного количества I/Q данных. Анализатор R&S®FSV3000 отлично взаимодействует с системами облачной обработки данных. Его архитектура обеспечивает максимально быструю передачу измеренных I/Q данных. Опциональный сетевой интерфейс 10 Гбит/с позволяет передавать данные в сеть даже при высокой частоте дискретизации, требуемой для анализа с полосой 200МГц.


Информация для заказа


Наименование

 Тип

 Код заказа

Анализатор сигналов от 10 Гц до 4 ГГц

 R&S®FSV3004

 1330.5000.04

Анализатор сигналов от 10 Гц до 7,5 ГГц

 R&S®FSV3007

 1330.5000.07

Анализатор сигналов от 10 Гц до 13,6 ГГц

 R&S®FSV3013

  1330.5000.13

Анализатор сигналов от 10 Гц до 30 ГГц

 R&S®FSV3030

 1330.5000.30

Анализатор сигналов от 10 Гц до 44 ГГц

 R&S®FSV3044

 1330.5000.43

Принадлежности в комплекте: шнур питания, руководство по эксплуатации.

Опции

Боковые ручки для переноски

 FSV3-B1

 1330.5700.02

Аудиодемодулятор АМ/ЧМ

 FSV3-B3

  1330.3765.02

Термостатированный кварцевый генератор (OCXO)

 FSV3-B4

 1330.3794.02

Дополнительные интерфейсы

 FSV3-B5

 1330.3820.02

Интерфейс 10 Gbit/s LAN

 FSV3-B6

 1330.3913.02

Управление внешним генератором

 FSV3-B10

 1330.3859.02

Обход ЖИГ-преселектора

 FSV3-B11

  1330.3865.02

Расширение полосы анализа до 40 МГц

 FSV3-B40

  1330.4103.02

Расширение полосы анализа до 200 МГц (требуется FSV3-B114)

 FSV3-B200

  1330.4132.02

Дополнительный жесткий диск (требуется FSV3-B20)

 FSV3-B18

 1330.4003.02

Съемный жесткий диск

 FSV3-B20

 1330.3971.02

Предусилитель для FSV30хх

 FSV3-B24

 1330.4049.хх

Электронный аттенюатор с шагом настройки 1 дБ

 FSV3-B25

 1330.4078.02

Система защиты от записи на USB-накопители

 FSV3-B33

 1330.4861.02

Расширенные вычислительные возможности

 FSV3-B114

 1330.4910.02

Управление источником шума через BNC

 FSV3-B28V

 1330.6664.02

Опорная частота 1 ГГц

 FSV3-B703

 1330.7502.02

Импульсные измерения

 FSV3-K6

 1346.3330.02

Анализ аналоговой модуляции АМ/ЧМ/ФМ

 FSV3-K7

 1330.5022.02

Анализ сигналов GSM/EDGE/EDGE Evolution/VAMOS

 FSV3-K10

  1330.5039.02

Измерение параметров усилителя

 FSV3-K18

 1346.3347.02

Прямые DPD измерения (требуется FSV3-K18)

 FSV3-K18D

 1346.3353.02

Измерение коэффициента шума

 FSV3-K30

 1330.5045.02

Защита от записи для твердотельного диска

 FSV3-K33

  1346.3360.02

Измерение фазовых шумов

 FSV3-K40

 1330.5051.02

Измерение ЭМП

 FSV3-K54

 1330.5068.02

Общий векторный анализ сигналов

 FSV3-K70

 1330.5074.02

Многомодуляционный анализ

 FSV3-K70М

 1346.3376.02

Измерение BER PRBS

 FSV3-K70P

 1346.3382.02

Приложения для измерения сигналов беспроводной связи различных стандартов: 3GPP FDD (WCDMA) BS/MS,WLAN 802.11a/b/g/n/ac/ax/p, EUTRA/LTE FDD BS/UE, EUTRA/LTE BS MIMO/UL, EUTRA/LTE TDD BS, EUTRA/LTE NB-IoT, 3GPP 5GNR DL/UL (более подробно см. спецификацию к прибору)

 FSV3-K72, … -К145

Пользовательская коррекция частоты с помощью SnP-файла

 FSV3-K544

 1346.3630.02



Для приобретения анализатора спектра R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту [email protected].
Основные технические характеристики
Частотный диапазон
R&S®FSV3004
от 10 Гц до 4 ГГц
R&S®FSV3007
от 10 Гц до 7,5 ГГц
R&S®FSV3013
от 10 Гц до 13,6 ГГц
R&S®FSV3030
от 10 Гц до 30 ГГц
R&S®FSV3044
от 10 Гц до 44 ГГц
Стабильность опорного генератора (старение)
Стандартно
1 × 10–6
с опцией FSV3-B4
1 × 10–7
Полосы разрешения
Стандартные (по уровню -3 дБ)
от 1 Гц до 10 МГц (кратность 1, 2, 3, 5)
RRC-фильтры
18 кГц (NADC), 24,3 кГц (TETRA), 3,84 МГц (3GPP), 4,096 МГц
Канальные фильтры (по уровню -3 дБ)
от 100 Гц до 5 МГц
ЭМС-фильтры (по уровню -6 дБ) (опц. R&S®FSV3-K54)
От 10 Гц до1 МГц
Полосы анализа
стандартно
28 МГц
с опц. FSV3-В40
40 МГц
с опц. FSV3-В200
200 МГц
Спектральная чистота (однополосный фазовый шум) несущая 1 ГГц
Отстройка 1 кГц
< –101 дБн (1 Гц)
Отстройка 10 кГц
< –107 дБн (1 Гц)
Отстройка 1 МГц
< –135 дБн (1 Гц)
Отображаемый средний уровень шума (DANL)
Без предусилителя
1 ГГц
< –153 дБм тип.
С вкл. предусилителем FSV3-B24
от 50 МГц до 7,5 ГГц
>+15 дБ, +18 дБм (тип.)
Точка пересечения третьего порядка (TOI)
>+15 дБ, +18 дБм (тип.)
Общая погрешность измерения
от 0,29 дБ
Дисплей
Диагональ
25,7 см (10,1 дюйма), цветной, сенсорный, Multi-touch
Разрешение
1280 х 800 пикселей
