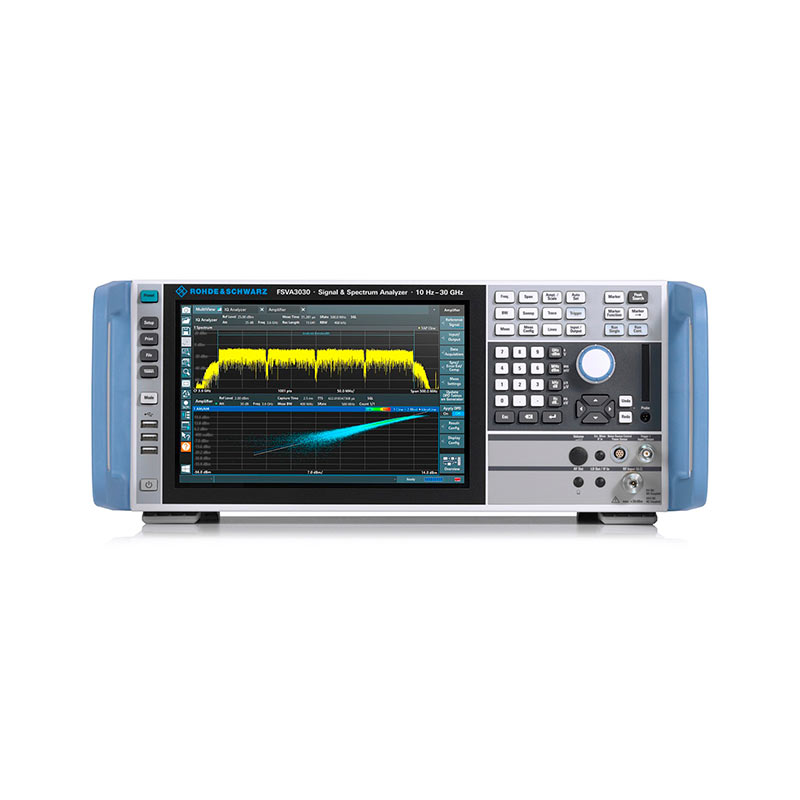

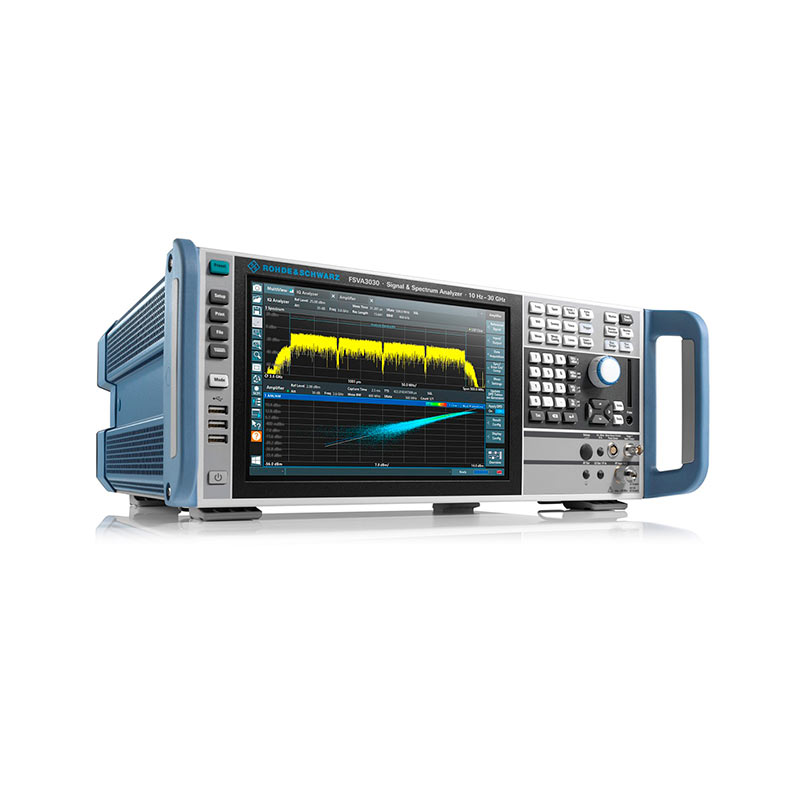

Анализатор спектра и сигналов R&S®FSVA3004, FSVA3007,FSVA3013, FSVA3030, FSVA3044

Для многих измерений, проводимых в сфере беспроводных технологий, а также в аэрокосмическом и оборонном секторе и при производстве компонентов, требуется низкий уровень фазового шума, широкая полоса анализа и большой динамический диапазон. Анализатор спектра и сигналов R&S®FSVA3000 является идеальным прибором для тестирования на производстве и верификации систем беспроводной связи и их компонентов, а также для сервисного и технического обслуживания на рынке аэрокосмической и оборонной отрасли.
Благодаря полосе анализа 400 МГц, исключительно низким фазовым шумам – 120 дБн/Гц и высокому динамическому диапазону анализатор спектра и сигналов R&S®FSVA3000 имеет все что нужно, чтобы справится с такими требовательными задачами, как измерения сигналов 5G NR.

Отправить запрос
Описание
Характеристики

Основные свойства

  • Диапазон частот от 10 Гц до 4 ГГц, 7,5 ГГц, 13,6 ГГц, 30 ГГц или 44 ГГц (до 500 ГГц при использовании внешнего смесителя на высших гармониках от компании Rohde & Schwarz)
  • Полоса анализа до 400 МГц
  • Однополосный фазовый шум при отстройке 10 кГц (1 ГГц): –120 дБн/Гц
  • Точка пересечения третьего порядка (TOI) на 1 ГГц: +18 дБмВт
  • Уровень собственного шума (DANL) на 1 ГГц: –152 дБмВт
  • Уровень собственного шума (DANL) на 1 ГГц с опциональным предусилителем: –164 дБмВт
  • Возможность использования для облачного тестирования
  • Сетевой интерфейс 10 Гбит/с (опция)
  • Интерфейс пользователя с мультисенсорной технологией,
  • регистратором команд SCPI и поддержкой прерываний
  • Измерительные приложения для анализа аналоговых и цифровых сигналов, включая 5G NR.


Характерные особенности


С помощью анализатора спектра R&S®FSVA3000 очень просто выявлять редкие события или осуществлять подготовку сложных измерений. Графический интерфейс работающий на основе запуска по событию облегчает поиск спорадических сигналов.

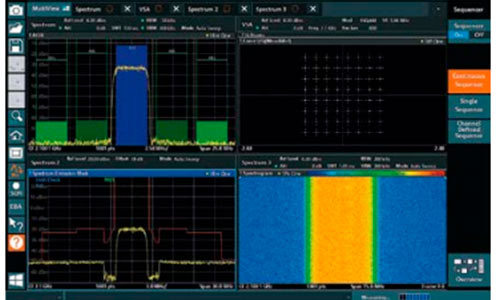

графический интерфейс R&S®FSVA3000


Пользователю нужно только выбрать событие, например, нарушение предельной линии, из всплывающего меню и добавить соответствующее действие, например, получение снимка экрана или сохранение IQ-данных. Теперь, при любом появлении сбоя будет выполняться соответствующее действие, и данное событие будет зарегистрировано для последующего углубленного анализа.
Возможность выполнения измерений нажатием одной кнопки сокращает время настройки прибора. При нажатии кнопки основные параметры (центральная частота, полоса обзора или опорный уровень) устанавливаются автоматически в зависимости от подаваемого сигнала. В случае импульсного сигнала также устанавливаются параметры стробирующей развертки.

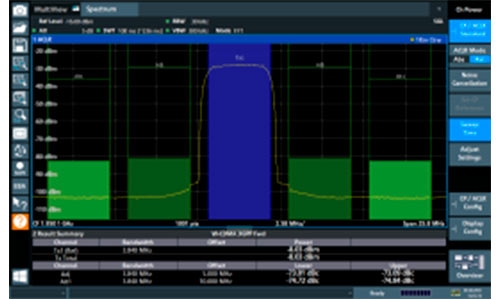

измерения анализатора R&S®FSVA3000


Для измерений на соблюдение стандартов, например, таких параметров как ACLR или SEM сигналов связи, функция измерения одной кнопкой выбирает таблицу параметров соответствующего стандарта.
При настройке планов сложных измерений на автоматизированной производственной линии внешние ПК осуществляют управление измерительными приборами с помощью SCPIпрограмм. Встроенный в новые приборы регистратор SCPIкоманд делает программирование подобных исполняемых сценариев управления намного более быстрым и простым. Все сделанные пользователем вручную настройки преобразуются в команды SCPI, которые могут быть экспортированы на стандартный язык SCPI или в синтаксис широко распространенных языков или инструментов программирования, таких как C ++, Python или Matlab©.
Опция повышенной вычислительной мощности добавляет четырехядерный процессор для ускорения демодуляции цифровых сигналов. Она также добавляет внутреннюю шину PCIe 3.0 для более быстрого обмена данными измерений.

Информация для заказа


Наименование

 Тип

 Код заказа

Анализатор спектра и сигналов от 10 Гц до 4 ГГц

 R&S®FSVA3004

 1330.5000.05

Анализатор спектра и сигналов от 10 Гц до 7,5 ГГц

 R&S®FSVA3007

 1330.5000.08

Анализатор спектра и сигналов от 10 Гц до 13,6 ГГц

 R&S®FSVA3013

 1330.5000.14

Анализатор спектра и сигналов от 10 Гц до 30 ГГц

 R&S®FSVA3030

 1330.5000.31

Анализатор спектра и сигналов от 10 Гц до 44 ГГц

 R&S®FSVA3044

 1330.5000.44

Аппаратные опции

Боковые ручки для переноски

 R&S®FSV3-B1

 1330.5700.02

Аудиодемодулятор

 R&S®FSV3-B3

 1330.3765.02

Термостатированный кварцевый генератор OCXO

 R&S®FSV3-B4

 1330.3794.02

Дополнительные интерфейсы

 R&S®FSV3-B5

 1330.3820.02

Сетевой интерфейс 10 Гбит/с

 R&S®FSV3-B6

 330.3913.02

Управление внешним генератором

 R&S®FSV3-B10

 1330.3859.02

Обход ЖИГ-преселектора

 R&S®FSV3-B11

 1330.3865.02

Полоса анализа 40 МГц

 R&S®FSV3-B40

 1330.4103.02

Полоса анализа 200 МГц (требуется опция R&S®FSV3-B114)

 R&S®FSV3-B200

 1330.4132.02

Полоса анализа 400 МГц (требуется опция R&S®FSV3-B114)

 R&S®FSV3-B400

 1330.7154.02

Запасной жесткий диск (требуется опция R&S®FSV3-B20)

 R&S®FSV3-B18

 1330.4003.02

Съемный жесткий диск

 R&S®FSV3-B20

 1330.3971.02

ВЧ-предусилитель для R&S®FSV3004 и R&S®FSV3007

 R&S®FSV3-B24

  1330.4049.07

ВЧ-предусилитель для R&S®FSV3013

 R&S®FSV3-B24

 1330.4049.13

ВЧ-предусилитель для R&S®FSV3030

 R&S®FSV3-B24

 1330.4049.30

ВЧ-предусилитель для R&S®FSV3044

 R&S®FSV3-B24

 1330.4049.44

Электронный аттенюатор, шаг 1 дБ

 R&S®FSV3-B25

 1330.4078.02

Защита от записи на USB-накопители

 R&S®FSV3-B33

  1330.4861.02

Расширенные вычислительные возможности

 R&S®FSV3-B114

 1330.4910.02

Управление источником шума через BNC

 R&S®FSV3-B28V

 1330.6664.02



Опорная частота 1 ГГц

     R&S®FSV3-K703  1330.7502.02
Опции встроенного ПО

Импульсные измерения

 R&S®FSV3-K6

 1346.3330.02

Анализ аналоговых видов модуляции (АМ/ЧМ/ФМ)

 R&S®FSV3-K7

 1330.5022.02

Анализ сигналов GSM/EDGE/EDGE Evolution/VAMOS

 R&S®FSV3-K10

 1330.5039.02

Измерение параметров усилителя

 R&S®FSV3-K18

 1346.3347.02

Прямые DPD измерения (требуется опция FSV3-K18)

 R&S®FSV3-K18D

 1346.3353.02



Измерение коэффициента шума

    R&S®FSV3-K30  1330.5045.02

Защита от записи для твердотельного диска

 R&S®FSV3-K33

 1346.3360.02

Измерение фазового шума

 R&S®FSV3-K40

  1330.5051.02

Измерение ЭМП

    R&S®FSV3-K54  1330.5068.02

Векторный анализ сигналов

 R&S®FSV3-K70

 1330.5074.02

Многомодуляционный анализ (требуется опция FSV3-K91)

 R&S®FSV3-K70M

 1346.3376.02

Измерение BER PRBS (требуется опция FSV3-K91)

 R&S®FSV3-K70P

 1346.3382.02

Измерение сигналов БС 3GPP FDD (WCDMA), включая HSDPA и HSDPA+

 R&S®FSV3-K72

 1330.5080.02

Измерение сигналов МС 3GPP FDD (WCDMA), включая HSUPA и HSUPA+  R&S®FSV3-K73  1330.5097.02


Измерение сигналов WLAN 802.11a/b/g

 R&S®FSV3-K91   1330.5100.02


Измерение сигналов WLAN 802.11n (треб.опц. FSV3-K91)

 R&S®FSV3-K91N   1330.5139.02


Измерение сигналов WLAN 802.11ac (треб.опц. FSV3-K91)

 R&S®FSV3-K91AC  1330.5116.02

Измерение сигналов WLAN 802.11ax (треб.опц. FSV3-K91)

 R&S®FSV3-K91AX  1346.3399.02

Измерение сигналов WLAN 802.11p (треб.опц. FSV3-K91)

 R&S®FSV3-K91P  1330.5122.02

Измерение сигналов БС EUTRA/LTE FDD

 R&S®FSV3-K100  1330.5145.02

Измерение сигналов АО EUTRA/LTE FDD

 R&S®FSV3-K101  1330.5151.02

Измерение сигналов БС EUTRA/LTE MIMO

 R&S®FSV3-K102  1330.5168.02

Измерение восходящих сигналов EUTRA/LTE UL Advanced

  R&S®FSV3-K103  1330.7231.02

Измерение сигналов БС EUTRA/LTE TDD

 R&S®FSV3-K104  1330.5174.02


Измерение восходящих сигналов EUTRA/LTE TDD

 R&S®FSV3-K105   1330.5180.02

Измерение нисходящих сигналов EUTRA/LTE NB-IoT

 R&S®FSV3-K106  1346.3418.02

Измерение нисходящих сигналов 3GPP 5G-NR

 R&S®FSV3-K144  1330.7219.02

Измерение восходящих сигналов 3GPP 5G-NR

 R&S®FSV3-K145  1330.7225.02


Пользовательская коррекция частоты с помощью SnP-файла

 R&S®FSV3-K544  1346.3630.02


Для приобретения анализатора спектра R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
Основные технические характеристики
Частотный диапазон
R&S®FSVA3004
от 10 Гц до 4 ГГц
R&S®FSVA3007
от 10 Гц до 7,5 ГГц
R&S®FSVA3013
от 10 Гц до 13,6 ГГц
R&S®FSVA3030
от 10 Гц до 30 ГГц
R&S®FSVA3044
от 10 Гц до 44 ГГц
Стабильность опорного генератора (старение)
Стандартно
1 × 10–6
с опцией FSV3-B4
1 × 10–7
Полосы разрешения
Стандартные (по уровню -3 дБ)
от 1 Гц до 10 МГц (кратность 1, 2, 3, 5)
RRC-фильтры
18 кГц (NADC), 24,3 кГц (TETRA) 3,84 МГц (3GPP), 4,096 МГц
Канальные фильтры (по уровню -3 дБ)
от 100 Гц до 5 МГц
Видеофильтр
от 1 Гц до 10 МГц
ЭМС-фильтры (по уровню -6 дБ) (опц. R&S®FSV3-K54)
10Гц, 200Гц, 9кГц, 120кГц, 1 МГц
Полосы анализа (для f>7 ГГц требуется FSVA-B11)
стандартно
28 МГц
с опц. R&S®FSV3-В40
40 МГц
с опц. R&S®FSV3-В200
200 МГц
с опц. R&S®FSV3-В400
400 МГц
Спектральная чистота (однополосный фазовый шум) несущая 1 ГГц
Отстройка 1 кГц
< –115 дБн (1 Гц)
Отстройка 10 кГц
< –120 дБн (1 Гц)
Отстройка 100 кГц
< –125 дБн (1 Гц)
Отстройка 1 МГц
< –137 дБн (1 Гц)
Отображаемый средний уровень шума (DANL) с вкл. предусилителем FSV3-B24
1 ГГц
< –153 дБмВт тип
от 50 МГц до 7,5 ГГц
< –169 дБмВт тип.
Точка пересечения третьего порядка (IP3)
1 ГГц
> +17 дБмВт (+20 дБмВт тип.)
Общая погрешность измерения
2 ГГц
0,29 дБ
Дисплей
Диагональ
25,7 см (10,1 дюйма), цветной, сенсорный, Multi-touch
Разрешение
1280 x 800 пикселей
