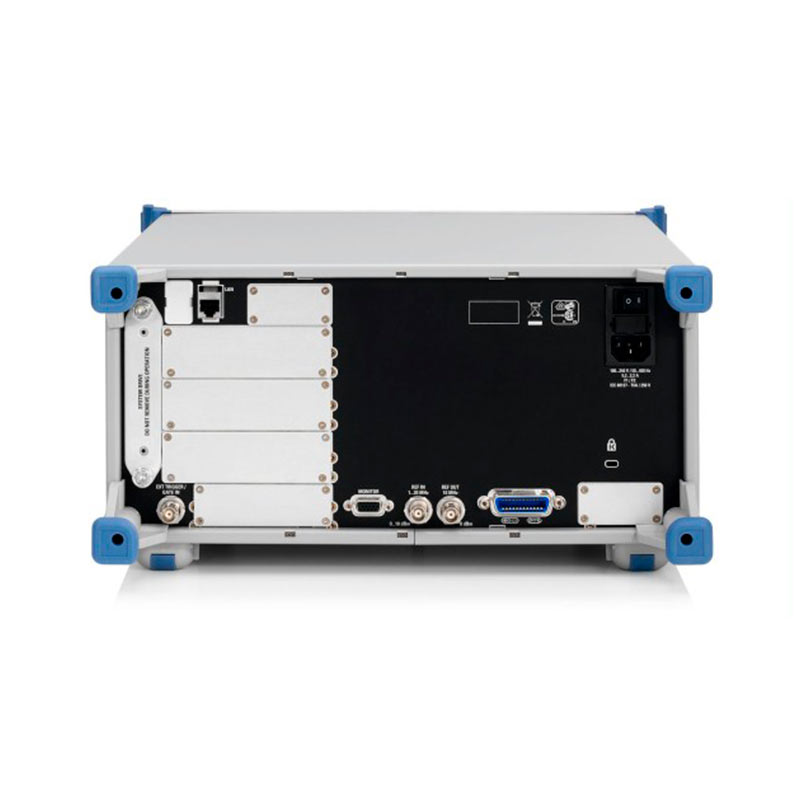

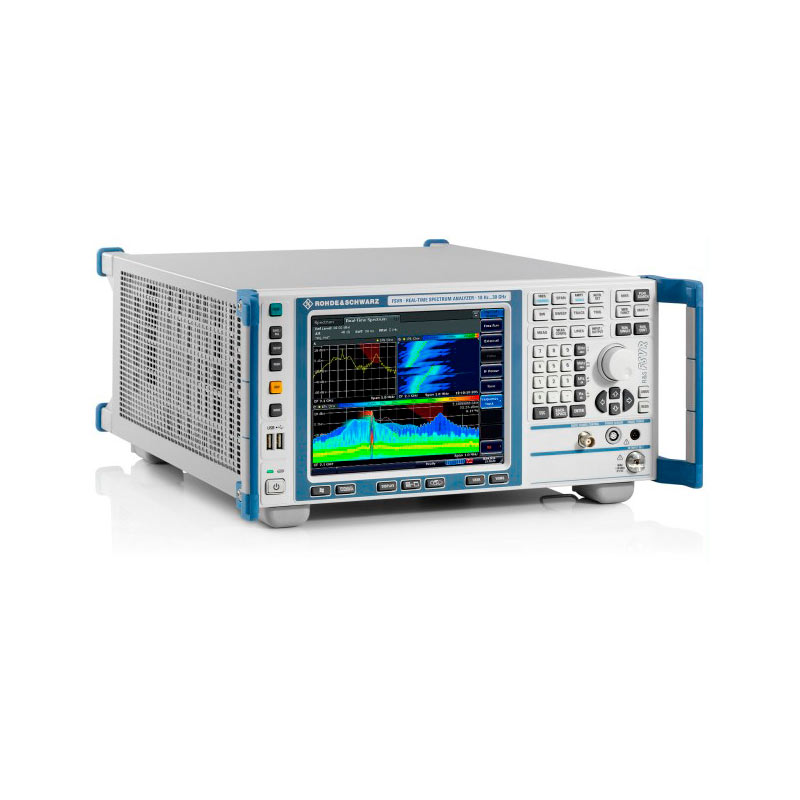

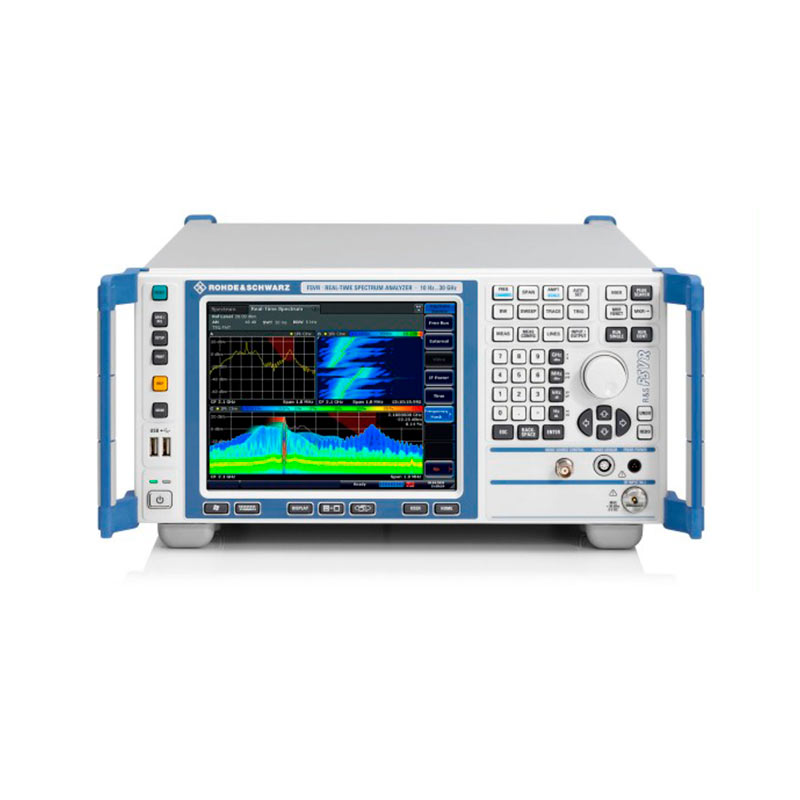

Анализатор спектра в реальном масштабе времени R&S®FSVR7, FSVR13, FSVR30, FSVR40

Rohde & Schwarz FSVR объединяет в себе функции классического анализатора спектра и анализатора спектра реального масштаба времени (Real-time). Особенностью анализа в реальном масштабе времени является выполнение параллельного накопления и обработки данных. За счет быстрого выполнения алгоритмов БПФ, перекрывающихся временных кадров БПФ и возможности запуска по любой форме спектра, которую может отобразить анализатор, никакой потери информации не происходит, и пользователь не пропустит ни одного отдельного события.

Отправить запрос
Описание
Характеристики

Основные свойства


  • Диапазон частот от 10 Гц до 7/13,6/30/40 ГГц с возможностью расширения до 110 ГГц с помощью дополнительных
  • смесителей;
  • Режимы отображения:
  • -Обычный спектр;
    -Real-time спектр;
    -Спектр с послесвечением;
    -Real-time спектрограмма;
    -Мощность от времени;
  • Полоса анализа в реальном масштабе времени 40 МГц;
  • Запуск по частотным маскам;
  • Измерительные приложения для стандартов сотовой связи, стандартов беспроводной связи и общих целей, например, измерения ФШ, КШ, векторного анализа сигналов и т. д.;
  • Съемный жесткий диск для работы в условиях повышенной секретности;
  • Сенсорный экран диагональю 8,4 дюйма (21 см).

Характерные особенности


Что означает «реальный масштаб времени»

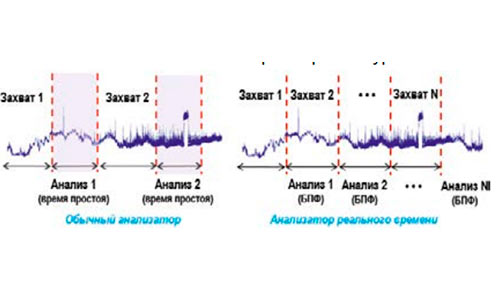

Скорость измерений, доступная сегодня в  анализаторах спектра, является результатом длительного развития измерительных технологий. Но  одно свойство, несмотря на  все этапы развития, сохранилось – так и не был устранен «пробел» при  сборе данных, называемый временем простоя, не позволяющий обнаружить сигналы в период между окончанием одной развертки и началом следующей. Ключевыми требованиями для проектирования анализаторов спектра реального времени являются параллельная дискретизация и  быстрое выполнение алгоритмов БПФ, исключающие появления периодов простоя. Для  достижения такой функциональности цифровой выходной каскад R&S®FSVR оснащен цепью мощных специализированных ИС и ПЛИС в сочетании с большим объемом памяти для захваченных данных. Указанная комбинация позволяет прибору обрабатывать данные в несколько этапов в конвейерной архитектуре.
Быстрое выполнение алгоритмов R&S FSVR
Для устранения недостатков и, в  то же время, используя преимущества технологии БПФ, в R&S®FSVR используется технический прием, называемый перекрытием (наложением) БПФ. Перекрытие приводит к «повторному использованию» отсчетов, которые уже были задействованы для вычисления предыдущего результата БПФ. При  коэффициенте перекрытия не  менее 80% можно игнорировать погрешности по уровню. В большинстве случаев важно иметь возможность запуска при требуемом изменении сигнала. Так называемый запуск по частотной маске (FMT) позволяет осуществлять запуск по любой форме спектра, которую может отобразить анализатор.
функция наложения R&S®FSVR
Варианты отображения сигналов
R&S®FSVR предоставляет несколько режимов отображения, облегчающих анализ выводимых данных: обычный/real-time спектр, спектр с послесвечением,real-time спектрограмма,мощность от времени, и т.д. Настраиваемый интервал послесвечения помогает увидеть даже очень кратковременные события.

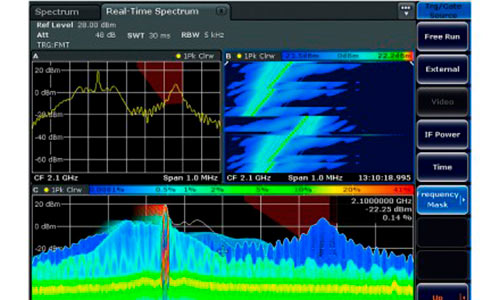

real-time спектрограмма R&S®FSVR

Дополнительные возможности
R&S®FSVR основан на  анализаторе R&S®FSV, поэтому, наряду с возможностью работать в режиме реального времени он, естественно, способен выполнять и классический анализ спектра, с  использованием различных детекторов, маркерных и статистических функций. В дополнение к стандартным функциям имеется широкий набор специализированных приложений, например, для измерения КШ и КУ (FSV-K30), измерения фазовых шумов (FSV-K40), ЭМС-измерений (FSV-K54), и  анализа методов цифровой передачи современных стандартов связи. Опция FSV-B17 добавляет цифровые входы и выходы (Digital Baseband) для модулирующих I/Q данных. При  подключении векторного генератора R&S®SMW/SMBV или устройства записи/воспроизведения I/Q данных R&S®IQR появляется возможность записи и  воспроизведения реальных РЧ сценариев. А внешнее ПО R&S®VSE дополнит возможности по  автоматическому анализу импульсных сигналов, общей векторной и аналоговой демодуляции.


Информация для заказа


Наименование

 Тип

 Код заказа

Анализатор сигналов от 10 Гц до 7 ГГц

 R&S®FSVR7

 1311.0006.07

Анализатор сигналов от 10 Гц до 13,6 ГГц

 R&S®FSVR13

 1311.0006.13

Анализатор сигналов от 10 Гц до 30 ГГц

 R&S®FSVR30

 1311.0006.30

Анализатор сигналов от 10 Гц до 40 ГГц

 R&S®FSVR40

  1311.0006.40

Принадлежности в комплекте: шнур питания, руководство по эксплуатации, CD с документацией. Для FSVR30: адаптеры ВЧ входа 3,5 мм (f) (1021.0512.00) и N(f) (1021.0535.00) Для FSVR40: адаптеры ВЧ входа 2,92 мм (f) (1036.4790.00) и N (f) (1036.4777.00)

Опции

Аудиодемодулятор АМ/ЧМ

 R&S®FSV-B3

  1310.9516.02

Термостатированный кварцевый генератор (OCXO)

 R&S®FSV-B4

 1310.9522.02

Термостатированный кварцевый генератор (OCXO), с повышенной стабильностью

 R&S®FSV-B4

 1310.9522.03

Дополнительные интерфейсы (выход ПЧ/видео, AUX, синхровыход, 2 доп. порта USB)

 R&S®FSV-B5

  1310.9539.02

Интерфейс цифровых сигналов модуляции (Digital Baseband)

 R&S®FSV-B17

 1310.9568.02

Съемный накопитель (SSD)

 R&S®FSV-B18

 1310.9697.10

Дополнительный жесткий диск

 R&S®FSV-B19

  1310.9574.10

LO/IF входы для внешних смесителей (для FSV30/40)

 R&S®FSV-B21

  1310.9597.02

Предусилитель от 9 кГц до 4/7 ГГц

 R&S®FSV-B22

 1310.9600.02

Предусилитель от 9 кГц до 13,6/30/40 ГГц

 R&S®FSV-B24

 1310.9616.хх

Электронный аттенюатор с шагом настройки 1 дБ

 R&S®FSV-B25

 1310.9622.02

Анализ аналоговой модуляции АМ/ЧМ/ФМ

 R&S®FSV-K7

 1310.8103.02

Измерения FM Stereo

 R&S®FSV-K7S

 1310.8126.02

Измерение сигналов Bluetooth®/EDR

 R&S®FSV-K8

  1310.8155.02

Измерение мощности с помощью датчиков R&S®NRP

  R&S®FSV-K9

 1310.8203.02

Измерение коэффициента шума и усиления

 R&S®FSV-K30

 1310.8355.02

Измерение фазовых шумов

 R&S®FSV-K40

 1310.8403.02

Измерение ЭМП

 R&S®FSV-K54

  1310.0425.02

Общий векторный анализ сигналов

 R&S®FSV-K70

 1310.8455.02

Векторный анализ сигналов OFDM

 FSV-K96PC

  1310.0202.06

Внешнее ПО для анализа искажений

 FSV-K130PC

 1310.0090.06

Приложения для измерения сигналов беспроводной связи различных стандартов (более подробно см. спецификацию к прибору)

 R&S®FSV-K10, -К72… -К105

 хх

Дополнительные принадлежности





IEC/IEEE-кабель, длина 1 м / 2 м

 R&S®PCK

 0292.2013.хх

Кабель для интерфейса “digital baseband” (DIG I/Q)

 R&S®SMU-Z6

 1415.0201.02

Комплект ля монтажа в 19-дюймовуюстойку (не для R&S®FSV-B1)

 R&S®ZZA-478

 1096.3248.00

Гармонические смесители до 60/75/90/110/140/170/220/235/500 ГГц (более подробно см. спецификацию к прибору)

 R&S®FS-Zхх

 хх

Блок согласования, 50/75 Ом

 R&S®RAM/RAZ  0358.xxxx.xx

Аттенюатор, 100 Вт, 1 ГГц, 3/6/10/20/30 дБ

 R&S®RBU100

 1073.8495.xx

Аттенюатор 50 Вт, 2 ГГц, 3/6/10/20/30 дБ

 R&S®RBU50

 1073.8695.xx

Аттенюатор 50 Вт, 6 ГГц, 20 дБ

 R&S®RDL50

  1035.1700.52


Для приобретения анализатора спектра R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту [email protected].
Основные технические характеристики
Частотный диапазон
R&S®FSVR7 (N(f))
от 10 Гц до 7 ГГц DC coupled от 1 МГц до 7 ГГц AC coupled
R&S®FSVR13 (N(f))
от 10 Гц до 13,6 ГГц DC coupled от 10 МГц до 13,6 ГГц AC coupled
R&S®FSVR30 (APC 3,5 мм(f) / N (f))
от 10 Гц до 30 ГГц DC coupled от 10 МГц до 30 ГГц AC coupled
R&S®FSVR40 (2,92 мм(f) / N (f))
от 10 Гц до 40 ГГц DC coupled от 10 МГц до 40 ГГц AC coupled
Разрешение по частоте
0,01 Гц
Стабильность опорного генератора (старение)
Стандартно
1 × 10–6
с опцией FSV-B4
1 × 10–7
Режим анализа спектра и сигналов
Полосы разрешения
Стандартные (-3 дБ)
от 1 Гц до 10 МГц
БПФ-фильтры (-3 дБ)
от 1 Гц до 300 кГц
Канальные (-3 дБ)
от 100 Гц до 40 МГц
ЭМС-фильтры (-6 дБ) (опц. R&S®FSV-K54)
10 Гц, 100 Гц, 200 Гц, 1 кГц, 9 кГц, 10 кГц, 120 кГц,1 МГц
Полоса анализа для f > 7 ГГц
40 МГц
Разрешение маркера
1 Гц
Количество точек на трассу (диапазон)
от 101 до 32’001
Спектральная чистота (однополосный фазовый шум) несущая 500 МГц
Отстройка 1 кГц
< –101 дБн (1 Гц)
Отстройка 10 кГц
< –106 дБн (1 Гц)
Отстройка 1 МГц
< –134 дБн (1 Гц)
Время развертки (span ≥ 10 Гц)
Режим swept
От 1 мс до 16’000 с
Режим БПФ
От 7 мкс до 16’000 с
Отображаемый средний уровень шума (DANL)
Без предусилителя
FSVR7
от 1 МГц до 1 ГГ < –155 дБм тип.
FSVR13 / 30 / 40
от 1 МГц до 1 ГГц < –154 дБм тип
С вкл. предусилителем FSV-B22
FSVR7
от 1 МГц до 1 ГГц < –165 дБм тип.
FSVR13 / 30 / 40
от 20 МГц до 1 ГГц < –163 дБм тип.
FSVR13 / 30 / 40
от 20 МГц до 1 ГГц < –163 дБм тип
Точка пересечения третьего порядка (TOI)
До +18 дБм (тип.)
Общая погрешность измерения
от 0,31 дБ до 1,65 дБ
Скорость измерения
Поиск пика маркером 1,5 мс
Режим анализа спектра в реальном времени (real-time)
Полоса обзора (span)
От 100 Гц до 40 МГц
Количество точек на трассу
801
Разрешение маркера
0,01 Гц
Время развертки
Спектр/ спектрограмма
От 52 мкс до 1 с
Сбор данных
АЦП
Дискретизация
128 млн. выборок/с
Разрешение
16 бит
Длина БПФ
1024
Окно БПФ
Blackman Harris, Flattop, Gaussian, rectangular, Hanning, Kaiser
Коэффициент перекрытия
≥ 80 %
Скорость обработки (БПФ-спектр) Span = 40 МГц
250’000/c
Минимальная детектируемая длительность сигнала Span = 40 МГц, SNR >60 дБ
25 нс (ном.)
Полосы разрешения по уровню -3 дБ
от 1 Гц до 400 кГц
Отображение результатов
тип
real-time спектр, спектр с послесвечением, real-time спектрограмма, мощность от времени, мощность от врем. спектрограммы
Глубина цвета
256 цветов
Время послесвечения
От 0 до 8 с
