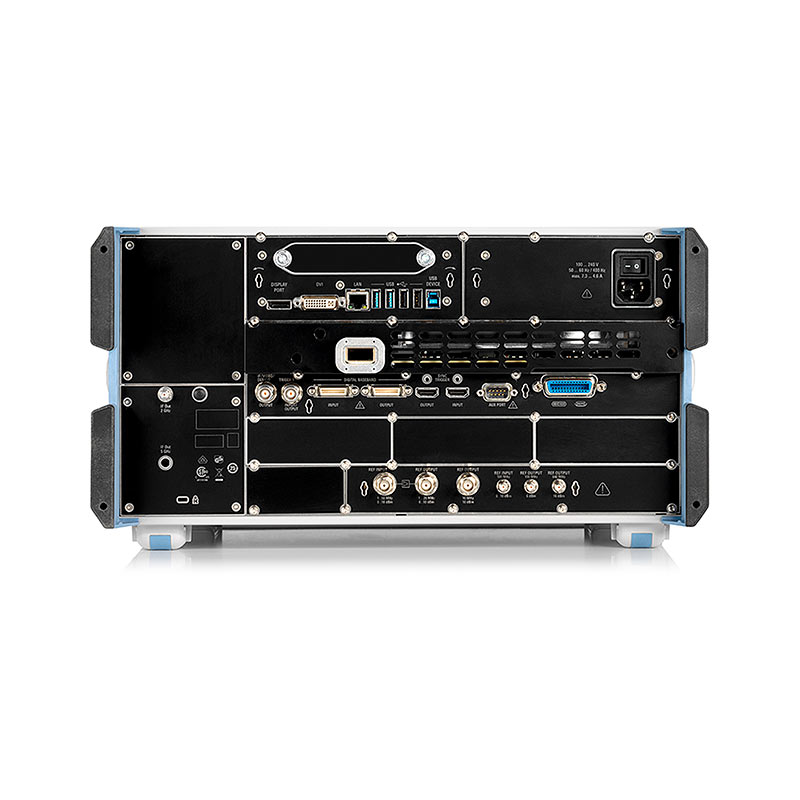

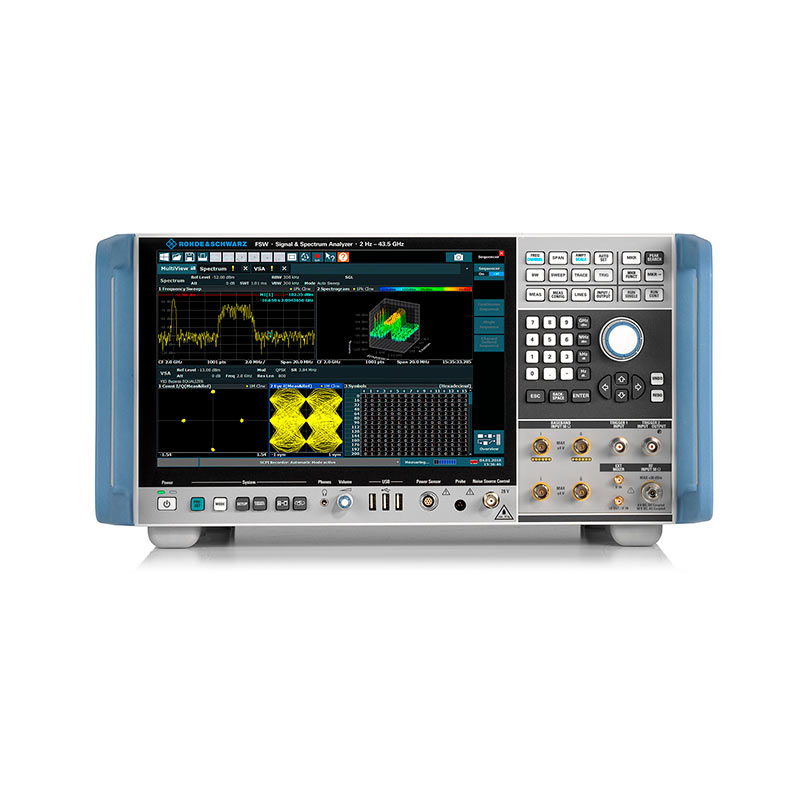

Анализатор спектра и сигналов R&S®FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85

Новый высокоэффективный анализатор спектра и сигналов R&S®FSW разработан в соответствии с высокими требованиями заказчиков. Благодаря низкому фазовому шуму, широкой полосе анализа, простому и интуитивно понятному управлению, анализатор позволяет быстро и легко выполнять измерения.

Отправить запрос
Описание
Характеристики

Основные свойства

  • Диапазон частот от 2 Гц до 8 ГГц / 13,6 / 26,5 / 43,5/ 50/ 67 / 85 / 90 ГГц
  • Низкий уровень фазового шума: -140 дБн/Гц при отстройке 10 кГц (несущая 1 ГГц); -117 дБн/Гц при отстройке 10 кГц (несущая 60 ГГц);
  • Динамический диапазон измерений коэффициента утечки мощности в соседний канал (ACLR) для WCDMA (с коррекцией шума) составляет -88 дБ;
  • Полоса анализа до 5 ГГц;
  • Общая погрешность измерения 0,4 дБ на частотах до 8 ГГц;
  • Сенсорный экран высокого разрешения с диагональю 12,1 дюйма (31 см) обеспечивает удобство работы с прибором;
  • Несколько задач измерения могут выполняться и отображаться параллельно.

Характерные особенности

ВЧ-характеристики, отвечающие самым взыскательным требованиям

  • Непревзойденное значение фазового шума  — идеально подходит для измерения параметров гетеродинов радаров и задач телекоммуникаций. Великолепный динамический диапазон R&S®FSW для измерений фазового шума предоставляет преимущества разработчикам генераторов, синтезаторов и передающих систем. При  отстройке от  несущей 10  кГц величина фазового шума R&S®FSW составляет -140 дБн/Гц на частоте несущей 1  ГГц, -131 дБн/Гц на частоте несущей 10 ГГц и -117 дБн/Гц на частоте несущей 60 ГГц. Таким образом, R&S®FSW превосходит предыдущие анализаторы более чем на 10 дБ.
  • Низкий отображаемый средний уровень собственных шумов (DANL) обеспечивает великолепный динамический диапазон для измерения паразитных составляющих. Благодаря низкому отображаемому среднему уровню собственных шумов (DANL) (тип. зн. -159 дБмВт (1 Гц) на частоте 2 ГГц, -150 дБмВт (1 Гц) на частоте 25 ГГц, даже без использования предусилителя), R&S®FSW позволяет быстрее и надежнее проанализировать паразитные излучения в широком диапазоне частот. DANL может быть снижен еще на  13  дБ с помощью функции коррекции шума анализатора. Это позволяет пользователям идентифицировать даже самые незначительные паразитные сигналы, которые ранее были скрыты среди шумов, и  эффективно оптимизировать передающую систему.
  • Интегрированные фильтры верхних частот позволяют легко выполнить измерения гармоник. Для измерения гармонических составляющих передающих систем R&S®FSW может быть дополнительно оснащен переключаемыми фильтрами верхних частот (R&S®FSW-B13) для  частот несущих до  1,5  ГГц. Это значительно расширяет динамический диапазон по сравнению с традиционными анализаторами спектра, поэтому можно обойтись без  внешних фильтров. Это упрощает настройку испытательного комплекса, например для систем GSM, CDMA, WCDMA, LTE и TETRA.
  • Высокая чувствительность даже на низких частотах;
  • Высокая точность, погрешность измерения < 0,4 дБ вплоть до 8 ГГц;
  • Непревзойденный динамический диапазон до 1 ГГц благодаря отдельному приемному тракту. Готовность к будущему l Ширина полосы анализа до 5 ГГц. Требования к  ширине полосы анализа непрерывно растут. Это становится очевидным при современных тенденциях развития СВЧ-индустрии: при  измерении характеристик сигналов с  несколькими несущими; при  анализе радиолокационных сигналов; при испытаниях систем связи самых последних стандартов (5-е поколение (5G), сигналы IEEE 802.11ad WLAN, LTE) и других широкополосных сигналов. Имея в распоряжении полосы анализа до 5  ГГц нет необходимости прибегать к использованию внешнего программного обеспечения и дополнительным процедурам настройки / калибровки измерительного тракта.

Готовность к будущему
  • Ширина полосы анализа до 5 ГГц.
Требования к  ширине полосы анализа непрерывно растут. Это становится очевидным при современных тенденциях развития СВЧ-индустрии: при  измерении характеристик сигналов с  несколькими несущими; при  анализе радиолокационных сигналов; при испытаниях систем связи самых последних стандартов (5-е поколение (5G), сигналы IEEE 802.11ad WLAN, LTE) и других широкополосных сигналов. Имея в распоряжении полосы анализа до 5  ГГц нет необходимости прибегать к использованию внешнего программного обеспечения и дополнительным процедурам настройки / калибровки измерительного тракта.

Очень удобный пользовательский интерфейс
Эффективная работа с прибором во многом зависит от удобства работы с ним.
  • Благодаря сенсорному дисплею высокого разрешения могут быть выполнены: изменения отдельных настроек, изменения параметров отображения, перемещения маркеров, масштабирование диаграмм, выбор методов анализа.
  • Благодаря полупрозрачным диалоговым окнам измеряемые сигналы всегда полностью видимы.
  • Клавиши UNDO/REDO отменяют/повторяют ранее выполненные действия. Функция очень полезна для восстановления состояния прибора, поскольку при случайном нажатии определенных кнопок могут быть потеряны многие настройки.
  • В зависимости от  установленных опций, анализатор поддерживает множество режимов работы для различных задач анализа и разных типов сигналов. Имеется возможность активировать несколько измерительных каналов. Каждый канал отображается на экране в отдельной вкладке. Режим MultiView обеспечивает одновременный просмотр всех активных в данный момент каналов.

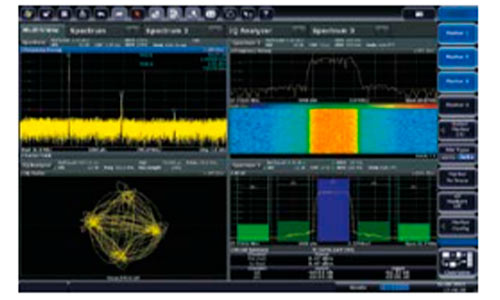

    удобный интерфейс в R&S®FSW



    Идеальное решение для анализа радиолокационных систем
    Анализ характеристик радиолокационных систем требует измерения многочисленных параметров импульсов. Опция R&S®FSW-K6 (импульсные измерения) позволяет одним касанием кнопки измерить все необходимые параметры, такие как длительность импульса, период импульсов, времена нарастания и спада импульса, падение мощности во время импульса и фазовую модуляцию внутри импульса, а также производит анализ тенденций на протяжении многих импульсов. Пользователь может выбрать результаты, которые будут одновременно отображаться на экране. Опция FSW-K6S (анализ области боковых лепестков / анализ компрессии импульсов) расширяет возможности измерения параметров импульсных сигналов в радарных системах, использующих технологии сжатия импульсов. Опция позволяет выявить взаимосвязь между измеряемым импульсом и «идеальным» (опорным) импульсом, подобно тому как это происходит в приемнике радара. Вид корреляционной функции будет зависеть от формы сигнала, и степени расхождения между измеряемым и опорным сигналом. Расхождения между сигналами будут влиять и на форму главного лепестка, и на уровни боковых лепестков корреляционной функции. Также можно выбрать результаты, которые будут одновременно отображаться на экране, например: ширина главного лепестка, подавление и задержка боковых лепестков, интегрированная мощность главного и боковых лепестков, корреляция по мощности, частота/фаза главного лепестка.

    Определение взаимовлияния между сигналами
    Мультистандартный анализатор радиосигналов (MSRA) Эту задачу позволяет решить новая функция мультистандартного анализатора радиосигналов, имеющаяся у  R&S®FSW. Функция MSRA поддерживается в различных измерительных приложениях анализатора FSW: I/Q-анализаторе, анализе сигналов различных стандартов связи, анализе аналоговой модуляции (опция FSW-K7), общем векторном анализе сигналов (опция FSW-K70), анализе переходных процессов (опции FSW-K60, K60H и K60C) позволяет проводить одновременные измерения параметров различных сигналов на разных частотах, в пределах полосы частот анализа 500 Мгц.

    Общий векторный анализ сигналов
    Опция общего векторного анализа сигналов FSW-K70 основана на опции FSV-K70 для анализатора спектра и сигналов R&S®FSV. Кроме возможностей FSV-K70 опция FSW-K70 также обеспечивает:
  • Загрузку пользовательских схем модуляции;
  • Поддержку модуляций высокого уровня 512QAM и  1024QAM, а  также простых схем модуляции 2-ASK и 4-ASK;
  • Функцию эквалайзера;
  • Режимы анализа последовательностей; и мультистандартного анализа радиосигналов;
  • Большие, по сравнению с FSV, скорость передаваемых данных (частота дискретизации до 10 ГГц) и количество окон измерения (до 16).

  • Опция измерений ЭМП для анализаторов спектра и сигналов FSW
    Программная опция FSW-K54 обеспечивает проведение предварительных испытаний продукции на  ЭМС и  соответствует требованиям CISPR 16-1-1. Опция предлагает ЭМС-фильтры полос пропускания, детекторы (пиковый, средний, квазипиковый, среднеквадратический), предельные линии, ввод калибровочных коэффициентов для подключаемых аксессуаров (антенн, эквивалентов сети и т. д.) и автоматизирует процесс измерений.

    Анализ сигналов в реальном масштабе времени
    Опции R&S®FSW-K160R/ ‑K512R/ ‑K800R позволяют осуществлять анализ спектра в  реальном масштабе времени с полосой от 160МГц до 512МГЦ и 800МГц соответственно. 2343750 преобразований БПФ в секунду с FSW-K800R дают возможность со 100 % вероятностью в пределах заданной погрешности по уровню перехватывать события с длительностью от  0,46  мкс. Установка опций возможна на  анализаторах R&S®FSW для  чего необходимо наличие опции R&S®FSW-B160, R&S®FSW-B512 и выше.

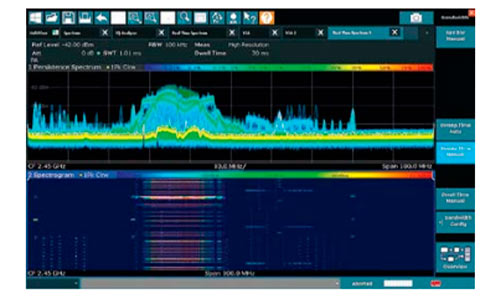

    анализ сигналов в реальном масштабе времени в R&S®FSW

    Анализ переходных процессов, скачков частоты и ЛЧМ
    Базовая опция FSW-K60 обеспечивает запись захваченных прибором спектрограмм в полосе анализа до 320 МГц в накопительный буфер (память буфера до 20000 спектрограмм) и дальнейшее отображение частотных, амплитудных или фазовых зависимостей от времени как для всей области анализа, так и для выбираемого пользователем диапазона частот/времени. Дополнительная опция FSW-K60H обеспечивает автоматическую регистрацию и  анализ сигналов со скачкообразной перестройкой частоты, отображение результатов измерения и  статистики в  конфигурируемой пользователем таблице. Результаты включают в  себя следующие параметры: время простоя/переключения/генерации сигнала, частоты, отклонения частот и многое другое. Пользователь может выбирать между автоматической регистрацией перескоков частоты или предустановленными настройками, используя их для тестирования на соответствие определенному радиосигналу. Дополнительная опция FSW-K60С обеспечивает автоматическую регистрацию и  анализ ЛЧМ-сигналов с  отображением результатов измерения параметров свипирования: скорости, направления, длительности, линейности. Аналогично опции FSW-K60H регистрация результатов измерения параметров ЛЧМ-сигналов может происходить автоматически либо по  заданной пользователем модели. Область применения: тестирование ЛЧМ-радаров, используемых в современных автомобилях, высотомерах, обзорных РЛС, применяемых в военной или авиационной сфере.

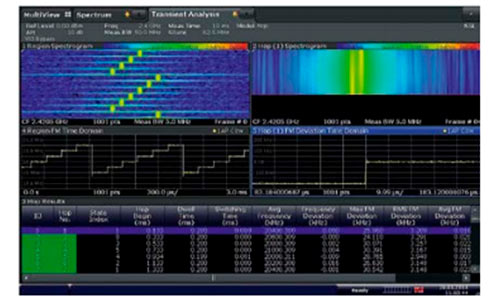

    анализ переходных процессов в R&S®FSW

    Анализ аналоговых квадратурных сигналов

    Опции FSW-B71 и B71E позволяют проводить анализ сигналов комплексной I/Q-модуляции, аналогично опции FSQ-B71. Опция FSW-B71 обеспечивает полосу пропускания 40 МГц, опция FSW-B71Е расширяет полосу пропускания до 80 МГц. Анализ возможен в режиме I/Q-анализатора и в опциях по  анализу радиокоммуникационных сигналов типа FSW-K70. Опция также поддерживает прямое подключение к аналоговым входам активных пробников серий RT-ZS/RT-ZD.

    Функция записи SCPI команд
    Встроенная функция SCPI Recorder предназначена для записи, отображения и  экспорта записанных команд в формате SCPI. Все эти возможности доступны в отдельном диалоговом окне. Чтобы его активировать необходимо на панели инструментов (верхняя часть экрана) нажать соответствующий значок SCPI. Используя SCPI Recorder, вы можете создать скрипт с нужными вам командами непосредственно на приборе, а  затем экспортировать скрипт (расширение MatLab, NICVI, Plain SCPI и Python) для использования на вашем ПК.


    Информация для заказа


    Наименование

     Тип

     Код заказа

    Анализатор спектра и сигналов от 2 Гц до 8 ГГц

     R&S®FSW8

      1331.5003.08

    Анализатор спектра и сигналов от 2 Гц до 13,6 ГГц

     R&S®FSW13

     1331.5003.13

    Анализатор спектра и сигналов от 2 Гц до 26,5 ГГц

     R&S®FSW26

     1331.5003.26

    Анализатор спектра и сигналов от 2 Гц до 43,5 ГГц

     R&S®FSW43

      1331.5003.43

    Анализатор спектра и сигналов от 2 Гц до 50 ГГц

     R&S®FSW50

     1331.5003.50

    Анализатор спектра и сигналов от 2 Гц до 67 ГГц

     R&S®FSW67

     1331.5003.67

    Анализатор спектра и сигналов от 2 Гц до 85 ГГц

     R&S®FSW85

     1331.5003.85

    Принадлежности в комплекте: шнур питания, руководство по эксплуатации. Для FSW26: адаптер ВЧ входа 3,5 мм (f-f) (совместим с APC3,5), Для FSW43: адаптер ВЧ входа 2,92 мм (f-f), Для FSW50/67: адаптер ВЧ входа 1,85 мм (f-f), Для FSW85: адаптеры ВЧ входа 1,0 мм (f-f) и 1,85 мм (f-f)

    Опции

    Прецизионный опорный источник (OCXO)

     FSW-B4

     1313.0703.02

    Расширение полосы пропускания фильтров ПЧ >10 МГц

     FSW-B8

     1313.2464.xx

    Управление внешним генератором

     FSW-B10

     1313.1622.02

    Фильтры верхних частот для измерения гармоник

     FSW-B13

     1313.0761.02

    Интерфейс цифровых сигналов модуляции (Digital Baseband)

     FSW-B17

     1313.0784.02

    Дополнительный накопитель (SSD) (съемный ЖД)

     FSW-B18

     1313.0790.10

    LO/IF разъемы для внешних смесителей

    FSW-B21

     1313.1100.хх

    Предусилитель от 100 кГц до 13,6/26,5/43,5/50/67 ГГц

     FSW-B24

      1313.0832.хх

    Электронный аттенюатор (для FSW8/13/26, шаг 1 дБ)

     FSW-B25

      1313.0990.02

    Защита от записи на USB-накопители

     FSW-B33

     1313.3602.02

    Полоса анализа 28/40 МГц

     FSW-B28/-В40

     1313.ххххх.хх

    Полоса анализа 80/160 МГц

     FSW-B160/-В320

     1325.ххххх.хх

    Полоса анализа 512 МГц

     FSW-B512

      1331.7106.14

    Полоса анализа 1,2 ГГц (для FSW26-85, не работает с -B2000)

     FSW-B1200

     1331.6400.14

    Полоса анализа 2  ГГц (для  FSW26-85, не  работает с  -В1200/- B2001/-B800R/-B5000; требуется RTO в качестве оцифровщика)

     FSW-B2000

     1325.4750.02

    Полоса анализа 2 ГГц (не работает с -B2000)

     FSW-B2001

     1331.6916.14

    Полоса анализа 5  ГГц (только для  FSW43/85, не  работает с -B2000, поддержка опц. -B21 при полосе 2 ГГц; требуется RTO в качестве оцифровщика)

     FSW-B5000

     1331.6997.43/85

    Аналоговые входы модулирующих сигналов (полоса анализа 40 МГц)

     FSW-B71

     1313.1651.хх

    Полоса анализа 80 МГц для аналоговых входов модулирующих сигналов

     FSW-B71E

     1313.6547.02

    Входы модулирующих сигналов осциллографа

     FSW-B2071

     1331.8302.02

    Анализ в реальном масштабе времени: полоса 512 МГц, POI ≤ 15 мкс

     FSW-B512R

     1331.7106.16

    Анализ в реальном масштабе времени: полоса 800 МГц, POI ≤ 15 мкс (не работает с -B2000)

     FSW-B800R

     1331.6400.16

    Расширение частотного диапазона до 90 ГГц (только для FSW85, без преселектора для f > 85 ГГц)

     FSW-B90G

     1331.7693.02

    Расширение памяти I/Q-данных до 6 Гбайт

     FSW-B106

     1331.6451.02

    Интерфейс потоковой передачи – DIG IQ 40G (требуется -B512/- B1200/-B2001/-B800R)

     FSW-B517

     1331.6980.02

    Импульсные измерения

     FSW-K6

     1313.1322.02

    Измерения параметров боковых лепестков

     FSW-K6S

     1325.3738.02

    Анализ аналоговой модуляции АМ/ЧМ/ФМ

     FSW-K7

     1313.1339.02

    Измерения сигналов GSM/EDGE/EDGEevo/VAMOS

     FSW-K10

     1313.1368.02

    Измерения сигналов VOR/ILS

     FSW-K15

     1331.4388.02

    Измерение ГВЗ многочастотным методом

        FSW-K17

     1313.4150.02

    Измерения усилителей

     FSW-K18

     1325.2170.02

    Прямые измерения предыскажений (DPD)(требуется -К18)

      FSW-K18D

     1331.6845.02

    Измерения уровня мощности шума

    FSW-K19

    1331.8283.02

    Измерение коэффициента шума и усиления

    FSW-K30

    1313.1380.02

    Защита от несанкционированной записи

    FSW-K33

    1322.7936.02

    Измерение фазовых шумов

    FSW-K40

    1313.1397.02

    Измерения паразитных составляющих

    FSW-K50

    1325.2893.02

    Измерение ЭМП

    FSW-K54

    1313.1400.02

    CISPR-калибровка для FSW-K54

    FSW-K54CAL

    1331.5932.02

    Анализ переходных процессов

    FSW-K60

    1313.7495.02

    Анализ сигналов со скачкообразной перестройкой частоты (требуется опция -K60)

    FSW-K60H

    1322.9916.02

    Анализ ЛЧМ-сигналов (требуется опция -K60)

    FSW-K60C

    1322.9745.02

    Общий векторный анализ сигналов

    FSW-K70

    1313.1416.02

    Мультимодуляционный анализ (требуется опция -K70)

    FSW-K70M

    1338.4177.02

    Приложения для измерения сигналов беспроводной связи различных стандартов (3GPP FDD, TD-SCDMA, CDMA2000, 1xEV-DO, WLAN 802.11a/b/g/n/ac/ax/p/ad, EUTRA/LTE, VERIZON 5GTF, 3GPP 5G-NR, DOCSIS 3.1 OFDM более подробно см. спецификацию к прибору)

    FSW-K72… -К201

     хх

    Приложение для измерения в реальном масштабе времени: полоса 160 МГц, POI ≤ 15 мкс (требуется B160/-B320, не работает с -B512/-B512R/-B1200/-B2001/-B800R)

     FSW-K161R

     1338.2700.02

    Определяемая пользователем частотная коррекция

     FSW-K544

     1338.2716.02

    Дополнительные принадлежности

    IEC/IEEE-кабель, длина 1 м / 2 м

    R&S®PCK

    0292.2013.хх

    Кабель для интерфейса “digital baseband” (DIG I/Q)

    R&S®SMU-Z6

     1415.0201.02

    Кабель интерфейса “high speed digital baseband” (HSDIG I/Q)

    R&S®DIGIQ-HS

    3641.2948.03

    Комплект для монтажа в 19-дюймовую стойку

    R&S®ZZA-KN5

    1175.3040.00

    Гармонические смесители (более подробно см. соответствующий раздел каталога)

    R&S®FS-Z60 … -Z500

    хх


    Для приобретения анализатора спектра R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту [email protected].
    Основные технические характеристики
    Частотный диапазон
    R&S®FSW8
    от 2 Гц до 8 ГГц
    R&S®FSW13
    от 2 Гц до 13,6 ГГц
    R&S®FSW26
    от 2 Гц до 26,5 ГГц
    R&S®FSW43
    от 2 Гц до 43,5 ГГц
    R&S®FSW50
    от 2 Гц до 50 ГГц
    R&S®FSW67
    от 2 Гц до 67 ГГц
    R&S®FSW85
    ВЧ1: от 2 Гц до 85 ГГц от 2 Гц до 90 ГГц (с -B90G) ВЧ2: от 2 Гц до 67 ГГц
    Разрешение по частоте
    0,01 Гц
    Стабильность опорного генератора
    Стандартно
    +/-1 x 10–7
    с опцией FSW-B4
    +/-3 x 10–8
    Кол-во точек свипирования
    от 101 до 100’000
    Полосы разрешения
    Свипирующие и БПФ (по уровню -3 дБ)
    от 1 Гц до 10 МГц, доп. 3,9 кГц, 6,25 кГц с опц. -В8 доп. 20/ 50/ 80 МГц
    Канальные фильтры (по уровню -3 дБ)
    от 10 Гц до 10 МГц с опц. -В8 доп. 20/ 28/ 40/ 80 МГц
    ЭМС-фильтры (по уровню -6 дБ) (опц. FSW-K54)
    10 Гц, 100 Гц, 200 Гц, 1 кГц, 9 кГц, 10 кГц, 100 кГц, 120 кГц, 1МГц
    Полосы анализа (YIG преселектор выкл. для f ≥ 8 ГГц)
    стандартно
    10 МГц
    с опц. FSW-В28
    28 МГц
    с опц. FSW-В40
    40 МГц
    с опц. FSW-В80
    80 МГц
    с опц. FSW-В160
    160 МГц
    с опц. FSW-В320
    320 МГц
    с опц. FSW-В512/512R
    512 МГц
    Полосы анализа (YIG преселектор выкл. для f ≥ 12 ГГц)
    с опц. FSW-В1200
    1,2 ГГц
    с опц. FSW-В2001/ B800R
    2 ГГц
    с опц. FSW-В5000
    5 ГГц
    Спектральная чистота (однополосный ф
    Отстройка 10 Гц стд.
    < -80 дБн/Гц, -90 дБн/Гц (тип)
    Отстройка 10 Гц с -В4
    < -95 дБн/Гц, -100 дБн/Гц (тип)
    Отстройка 1 кГц
    < -127 дБн/Гц, -132 дБн/Гц (тип)
    Отстройка 10 кГц
    < -136 дБн/Гц, -140 дБн/Гц (тип)
    Отстройка 100 кГц
    < -139 дБн/Гц, -143 дБн/Гц (тип)
    Отстройка 1 МГц
    < -145 дБн/Гц, -149 дБн/Гц (тип)
    Уровень подавления каналов приема зеркальных частот и прочих паразитных каналов
    -90 дБн
    Уровень остаточных сигналов комбинационных частот
    f ≤ 1 МГц
    -90 дБм
    1 МГц < f ≤ 8900 МГц
    -110 дБм
    8,9 ГГц < f ≤ 85 ГГц
    -100 дБм
    Точка пересечения третьего порядка (TOI)
    до +30 дБм (тип.)
    Дисплей
    Диагональ
    30,7 см (12,1 дюйма), цветной, сенсорный
    Разрешение
    WXGA, 1280 x 800 пикселей
    Аудиодемодуляция (АМ, ЧМ)
    Встроенный динамик и разъем для наушников
    Хранение данных
    Внутренняя память
    ЖД ≥ 32 Гбайт
    Питание
    Сеть переменного тока
    100-240 В, 50-60/ 400 Гц
    Потребляемая мощность
    FSW8
    150 Вт(без опций), 250 Вт(со всеми опциями)
    FSW13/26
    175 Вт(без опций), 275 Вт(со всеми опциями)
    FSW43/50
    200 Вт(без опций), 300 Вт(со всеми опциями)
    FSW67
    220 Вт(без опций), 320 Вт(со всеми опциями)
    FSW85
    230 Вт(без опций), 330 Вт(со всеми опциями)
    Габаритные размеры, Ш-В-Г (мм)
    FSW8 – FSW67
    462 x 240 x 504
    FSW85
    462 x 240 x 610
    Масса (без опций)
    FSW8
    <19 кг
    FSW13 – FSW50
    <21 кг
    FSW67
    <24 кг
    FSW85
    <27 кг
