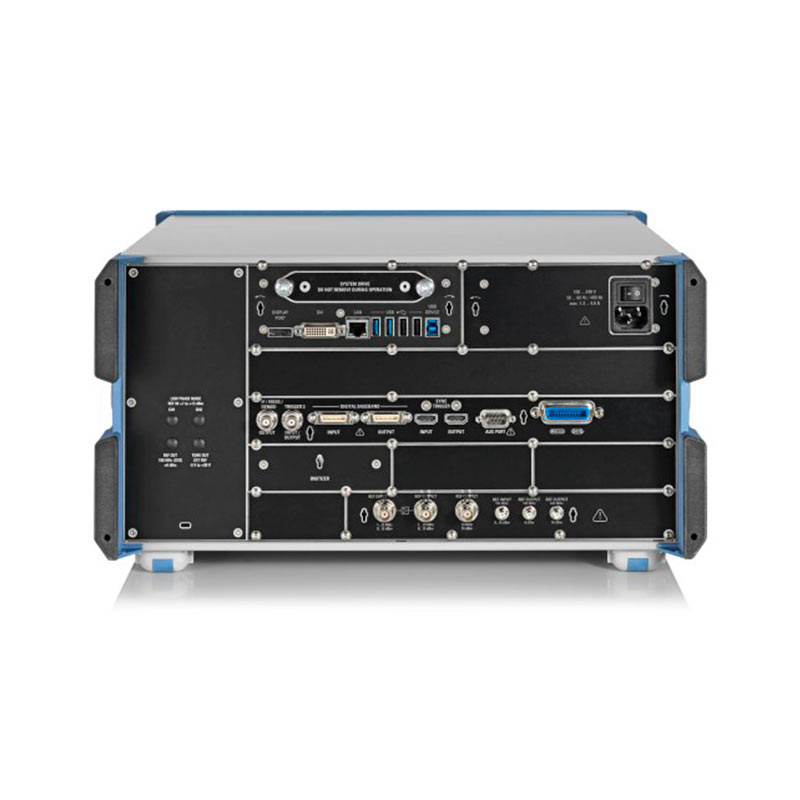

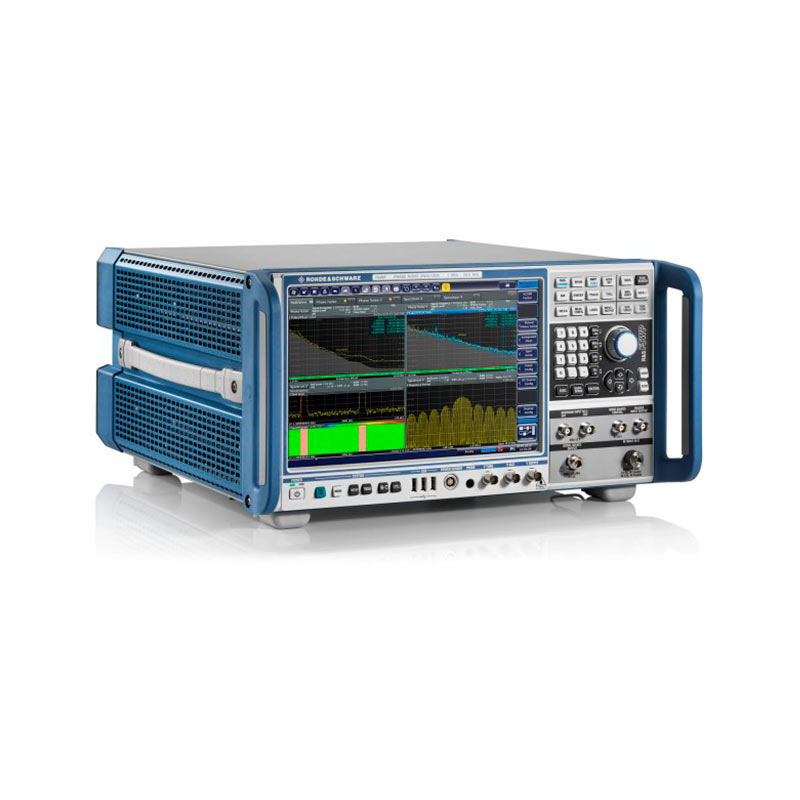

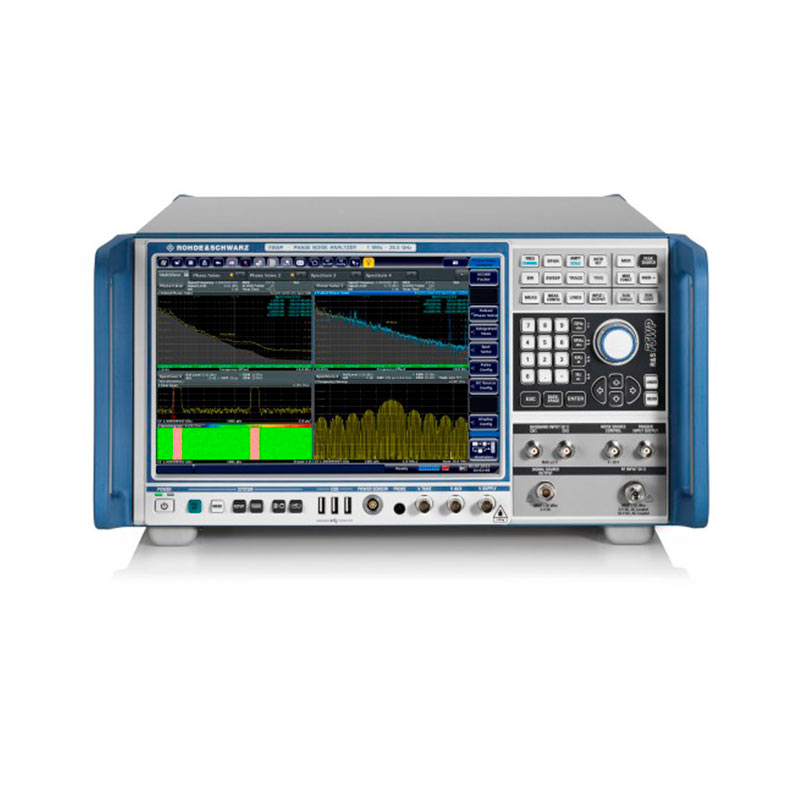

Анализатор фазовых шумов R&S®FSWP8, FSWP26, FSWP50
R&S®FSWP является воплощением огромного опыта в области разработки решений для анализа фазовых шумов. Анализатор представляет собой уникальное комплексное решение для радиолокационных применений, а также для разработки и производства синтезаторов частот, термостатированных кварцевых генераторов, генераторов с диэлектрическим резонатором и генераторов, управляемых напряжением (ГУН). Прибор объединяет в себе внутренние источники сигнала со сверхнизким уровнем шума и кросскорреляционные методы, обеспечивая исключительно высокую чувствительность при проведении измерений фазового шума, которые, в прошлом, были либо невозможны, либо требовали наличия дополнительного оборудования и построения сложных измерительных установок. Анализатор построен на платформе прекрасно зарекомендовавшего себя анализатора спектра и сигналов высшего класса серии R&S®FSW с тем же удобным интуитивно понятным графическим интерфейсом.
Основные свойства
- Высокая чувствительность измерений фазовых шумов: -тип. -172дБн (на 1 ГГц с отстройкой 10 кГц)
- Диапазон отстроек от несущей до 1 ГГц;
- Кросс-корреляционная обработка с участием второго внутреннего гетеродина;
- Встроенный источник питания постоянного тока для питания ИУ или внешнего оборудования;
- Встроенный анализатор спектра с широким выбором измерительных приложений;
- Возможность работы с внешними гармоническими смесителями для частот выше 50 ГГц.
-тип. -158дБн (на 10 ГГц с отстройкой 10 кГц)
Характерные особенности
До настоящего момента высокоточные установки для измерения ФШ требовали наличия дорогостоящих систем,
состоящих из целого ряда компонентов, как то: фазовые детекторы, БПФ-анализаторы и высококлассные источники опорного сигнала. При использовании R&S®FSWP пользователи избавлены не только от необходимости приобретения большого числа оборудования, но и многие измерения
будут выполнены нажатием всего одной кнопки. Его внутренний гетеродин превосходит большинство генераторов
в части характеристик ФШ. Второй приемным тракт, позволит проводить кросскорреляционную обработку. А малошумящие источники постоянного тока значительно упрощают измерение параметров ГУН. Однако, фазовый шум, это далеко не единственный параметр, характеризующий качество источников сигналов.
Не менее важными параметрами, были и остаются: значение выходного уровня мощности, параметры модуляции,
а иногда пользователи не могут достоверно оценить, например, причину получения некорректного результата, вызванную нестабильность несущей, слишком быстрый ее дрейф, высокий уровень гармоник, побочных излучений и т.д. R&S®FSWP можно легко модернизировать до функционала полноценного анализатора спектра и сигналов.

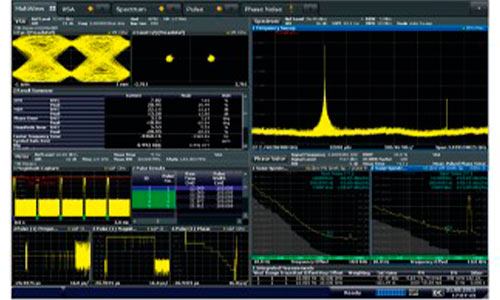

Пользователи получат возможность контролировать сигнал
в различных опциональных измерительных приложениях (построенных на базе анализа I/Q-данных), легко переключаясь между измерительными каналами.
Основные режимы измерений
- Одновременное измерение амплитудного и фазового шума;
- Измерение ФШ непрерывных и импульсных сигналов;
- Измерение вносимого ФШ непрерывных и импульсных
- сигналов;
- Автоматизированные измерения параметров ГУН;
- Анализ спектра и сигналов;
- Анализ импульсных сигналов и области боковых лепестков;
- Анализ аналоговых и цифровых видов модуляции;
- Измерения коэффициента шума и усиления;
- Измерение широкополосного шума.
Информация для заказа
|
Наименование |
Тип |
Код заказа |
|
Анализатор фазовых шумов: от 1 МГц до 8 ГГц |
R&S®FSWP8 |
1322.8003.08 |
|
Анализатор фазовых шумов: от 1 МГц до 26,5 ГГц |
R&S®FSWP26 |
1322.8003.26 |
|
Анализатор фазовых шумов: от 1 МГц до 50 ГГц |
R&S®FSWP50 |
1322.8003.50 |
|
Принадлежности в комплекте: шнур питания, руководство по эксплуатации, CD с документацией. Для R&S®FSWP26: адаптер ВЧ входа 3,5 мм (APC3.5-совместимый) female/female Для R&S®FSWP50: адаптер ВЧ входа 1,85 мм female/female |
||
| Аппаратные опции | ||
|
Анализ спектра и сигналов: от 10 Гц до 8/26/50 ГГц |
R&S®FSWP-B1 |
1322.9997.08/26/50 |
|
Термостатированный кварцевый генератор (OCXO) |
R&S®FSWP-B4 |
1325.3890.02 |
|
Полосы разрешения > 10 МГц (необходима FSWP-B1) |
R&S®FSWP-B8 |
1325.5028.хх |
|
Управление внешним генератором |
R&S®FSWP-B10 |
1325.5463.02 |
|
ВЧ-фильтр для измерения гармоник (необходима FSWP-B1) |
R&S®FSWP-B13 |
1325.4350.02 |
|
Съемный жесткий диск |
R&S®FSWP-B18 |
1331.4313.02 |
|
LO/IF разъемы для внешних смесителей (необходима FSWP-B1) |
R&S®FSWP-B21 |
1325.3848.02 |
|
Предусилитель: от 100 кГц до 8/ 26,5/ 50 ГГц (необходима опция FSWP-B1) |
R&S®FSWP-B24 |
1325.3725.08/26/50 |
|
Кросс-корреляция до 8/ 26,5/ 50 ГГц |
R&S®FSWP-B60 |
1322.9800.08/26/50 |
|
Кросс-корреляция (низкий ФШ) до 8/ 26,5/ 50 ГГц (включает опцию FSWP-B4) |
R&S®FSWP-B61 |
1325.3719.08/26/50 |
|
Измерения вносимых фазовых шумов |
R&S®FSWP-B64 |
1322.9900.26 |
|
Полоса анализа 80 МГц (необходима опция FSWP-B1) |
R&S®FSWP-B80 |
1325.4338.02 |
|
Программные опции |
|
|
|
Измерение фазовых шумов импульсных сигналов |
R&S®FSWP-K4 |
1325.5043.02 |
|
Измерение импульсных сигналов (необходима FSWP-B1) |
R&S®FSWP-K6 |
1325.4421.02 |
|
Измерения боковых лепестков |
R&S®FSWP-K6S |
1325.5363.02 |
|
Анализ аналоговой модуляции АМ/ЧМ/ФМ (необходима опция FSWP-B1) |
R&S®FSWP-K7 |
1325.4238.02 |
|
Измерение коэффициента шума и усиления (необходима опция FSWP-B1) |
R&S®FSWP-K30 |
1325.4244.02 |
|
Защита от несанкционированной записи |
R&S®FSWP-K33 |
1325.5040.02 |
|
Векторный анализ сигналов |
R&S®FSWP-K70 |
1325.4280.02 |
|
Дополнительные аксессуары и принадлежности |
||
|
Интерфейсный кабель IEC/IEEE, длина 1 м (2 м) |
R&S®PCK |
0292.2013.10/20 |
|
Крышка передней панели |
R&S®ZZF-511 |
1174.8825.00 |
|
Комплект принадлежностей для установки в 19-дюймовую измерительную стойку |
R&S®ZZA-KN5 |
1175.3040.00 |
Для приобретения анализатора фазовых шумов R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
