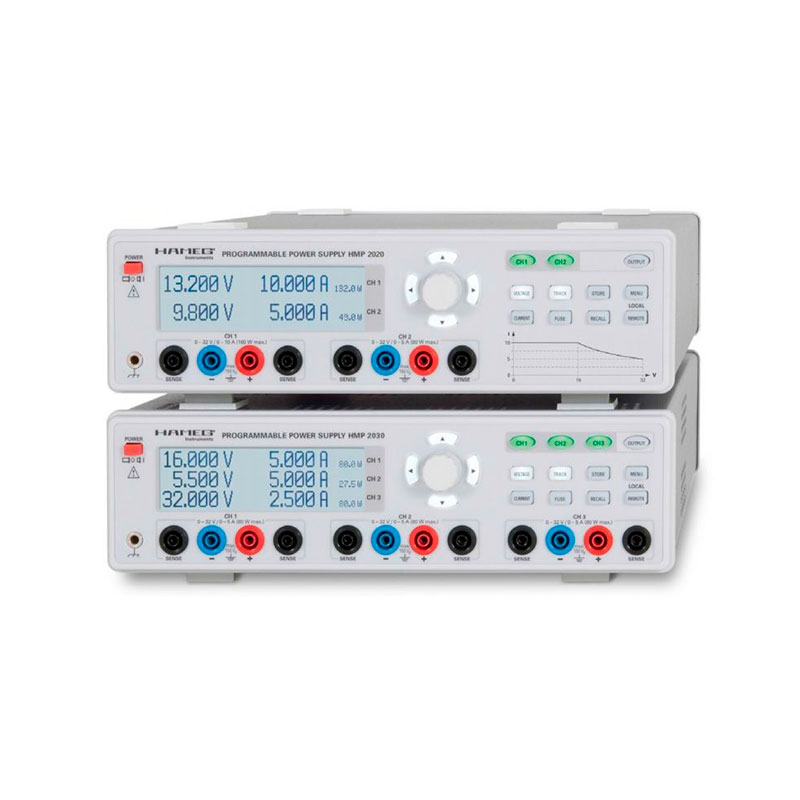

Источники питания. Серия R&S®HMP2020, HMP2030, HMP4030, HMP4040
Основные свойства
- Высокая разрешающая способность (1 мВ и 0,2 А) при установке и считывании;
- Линейная стабилизация, обеспечивающая низкий уровень пульсаций;
- Возможность соединения каналов последовательно или параллельно с целью получения более высоких напряжений или токов;
- Возможность питания симметричных цепей;
- Возможность формировать произвольные формы напряжений / токов в каждом канале;
- Возможность фиксации нескольких каналов для отслеживания параметров друг друга;
- Различные функции защиты: - от перегрузки по току (OCP);
- Энергонезависимая память для сохранения настроек прибора и кривых произвольной формы;
- Стандартно сдвоенный интерфейс USB/LAN, опционально
- RS232/USB или GPIB (IEEE-488).
- от перенапряжения (OVP);
- от перегрева (OTP);
Семейство источников серии R&S®HMP
|
HMP2020 |
HMP2030 |
HMP4030 |
HMP4040 |
|
Количество каналов |
2 |
3 |
3 |
4 |
|
Выходное напряжение |
0 – 32 В |
||||
Выходной ток |
Канал 1: 0-10А Канал 2: 0-5А |
0 – 3 А |
0 – 10 А |
||
Мощность на канал |
Канал 1: 160 Вт Канал 2: 80 В |
80 Вт |
160 Вт |
||
Суммарная мощность |
188 Вт |
384 Вт |
Характерные особенности
Источники питания R&S®HMP обеспечивают стабильные выходные напряжения и токи с малым уровнем пульсаций. Это требование реализуется за счет использования для стабилизации схемы линейного регулирования. Каждый канал может рассматриваться как независимый источник питания. Схемотехника каждого отдельного канала полностью изолирована от других – заземление на корпус отсутствует, что позволяет избегать проблем с заземлением в сложных ИУ.
Универсальность

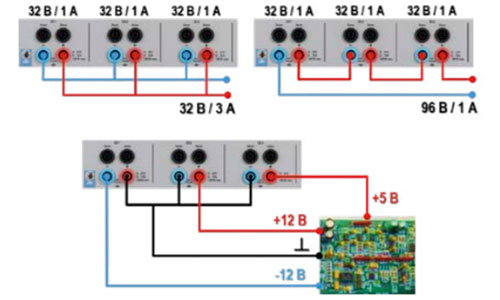

Истинная универсальность источников питания серии R&S®HMP проявляется при комбинировании каналов. Каналы могут соединяться параллельно с целью получения более высоких токов или последовательно – для более высоких напряжений. Кроме этого, объединение каналов позволит обеспечивать питание симметричных цепей, например, +12 В / -12 В.
Функция произвольного сигнала (EasyArb) Пользователи могут формировать произвольные формы напряжений и токов в каждом канале, достигая минимального временного шага 10 мс. Задаются контрольные точки с указанием напряжения, тока и времени пребывания в них. При желании, в памяти прибора можно сохранить до 3 форм сигналов (128 точек).
Функции слежения и связи
Функция слежения (TRACK) позволяет зафиксировать сразу несколько каналов таким образом, чтобы они отслеживали параметры друг друга, т.е. напряжение (или ток) выбранных каналов можно параллельно изменять на одну и ту же величину, поддерживая постоянную разность напряжений (или токов) между каналами. Функция связи электронных предохранителей (Fuse Linking) позволяет настроить источник питания на отключение определенных каналов при достижении одним из них своего предельного значения.
Компенсация сопротивления проводов
Данная функция используется для компенсации падения напряжения на проводах питания. Фактически присутствующее на нагрузке напряжение измеряется с помощью дополнительной пары компенсирующих линий – внешние черные разъемы канала (Sense), и это значение используется для регулирования напряжения непосредственно на нагрузке.
Удобство эксплуатации

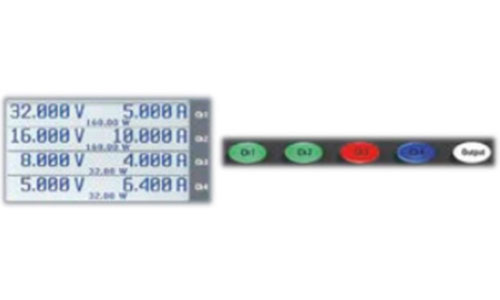

Всеми основными функциями источников питания R&S®HMP можно управлять напрямую с передней панели, используя поворотную ручку или клавиши со стрелками. Все настройки и рабочие условия, включая выходную мощность и состояние функций защиты, отображаются на дисплее и подсвечиваются цветами канальных клавиш. Цвета подсвеченных клавиш обозначают различные рабочие состояния:
- Зеленый – активный канал в режиме постоянного напряжения;
- Красный – активный канал в режиме постоянного тока;
- Синий – режим настройки канала;
- Белый – активация кнопки “Output”(выход), когда настроены выбранные выходные каналы и подключены к нагрузке.

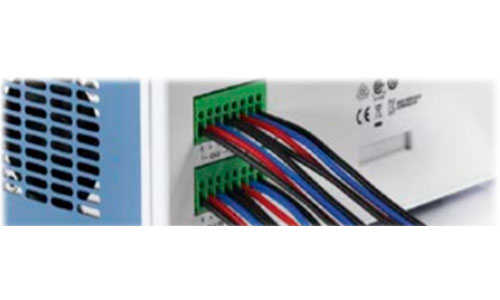

Для упрощения использования источников в измерительных стойках на задней панели приборов предусмотрены дополнительные разъемы для всех каналов (включая линии компенсации).
Дистанционное управление
Источниками питания серии R&S®HMP можно управлять дистанционно, обеспечивая их работу в составе тестовых систем, используя стандартные SCPI-команды. В стандартной комплектации приборы оснащены сдвоенным интерфейсом LAN/USB (HO732). Дополнительно можно установить интерфейсные платы RS-232/USB (HO720) или GPIB (HO740).
Информация для заказа
Наименование |
Тип |
Код заказа |
Источник питания: 2 канала, 0-32В/ 0-5А,0-10А |
HMP2020 |
3629.6718.02 |
Источник питания: 3 канала, 0-32В / 0-5А |
HMP2030 |
3629.6718.03 |
Источник питания: 3 канала, 0-32В / 0-10А |
HMP4030 |
3629.6776.03 |
Источник питания: 4 канала, 0-32В / 0-10А |
HMP4040 |
3629.6776.04 |
Аксессуары и принадлежности |
|
|
Интерфейсная плата RS-232/USB |
HO720 |
3594.3660.02 |
Интерфейсная плата IEEE-488 (GPIB) |
HO740 |
3622.3194.02 |
Силиконовые измерительные провода (черные), 5 шт. |
HZ10S 3 |
3594.3877.02 |
Силиконовые измерительные провода (красные), 5 шт. |
HZ10R |
3594.3860.02 |
Силиконовые измерительные провода (синие), 5 шт. |
HZ10B |
3594.6301.02 |
Интерфейсный кабель (USB), 1,8 м |
HZ13 |
|
Кабель GPIB, 2 м |
HZ72 |
3594.4296.02 |
Комплект для монтажа в 19’’-стойку, высота 2HU (для HMP2020/HMP2030) |
HZ42 |
3622.3207.02 |
Комплект для монтажа в 19’’-стойку, высота 4HU (для HMP4030/HMP4040) |
HZP91 |
5800.0939.02 |
Для приобретения источников питания R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
