ПО для анализа сетей R&S®NESTOR
Программное обеспечение Rohde & Schwarz NESTOR представляет собой платформу на базе ОС Windows для анализа сетей сотовой связи через радиоинтерфейс. Оно широко применяется правоохранительными органами, разведывательными службами, вооруженными силами и регулирующими органами. ПО R&S®NESTOR используется совместно со сканерами сетей мобильной связи компании Rohde&Schwarz, предлагающими самые передовые технологии в мире. Данное ПО поддерживает выполнение всех задач, которые необходимо выполнять государственным органам и организациям безопасности для сбора информации о сотовых сетях. ПО R&S®NESTOR используется в автомобилях, поездах, самолетах, дронах, на кораблях и в пешем режиме
Ключевые особенности
ПО R&S®NESTOR объединяет передовую программную архитектуру сенсорного экрана с самым современным оборудованием мобильной радиосвязи для сбора данных от компании Rohde&Schwarz. Помимо прямого сбора данных, визуализации и анализа всех результатов измерений в реальном масштабе времени (в оперативном режиме), программное обеспечение позволяет пользователям выполнять углубленную постобработку и долговременный анализ (в автономном режиме).
Сканеры сетей мобильной связи R&S®TSME6 и R&S®TSMA6 выполняют параллельные измерения сигналов GSM, UMTS, LTE (TDD и FDD), 5G NR, CDMA2000® и EV-DO во всех частотных диапазонах, в то время как сканеры R&S®TSME, R&S®TSMA и R&S®TSMW осуществляют параллельные измерения (во всех частотных диапазонах) сигналов GSM, UMTS, LTE (TDD и FDD), CDMA2000® и EV-DO.
ПО R&S®NESTOR обеспечивает выполнение следующих задач:

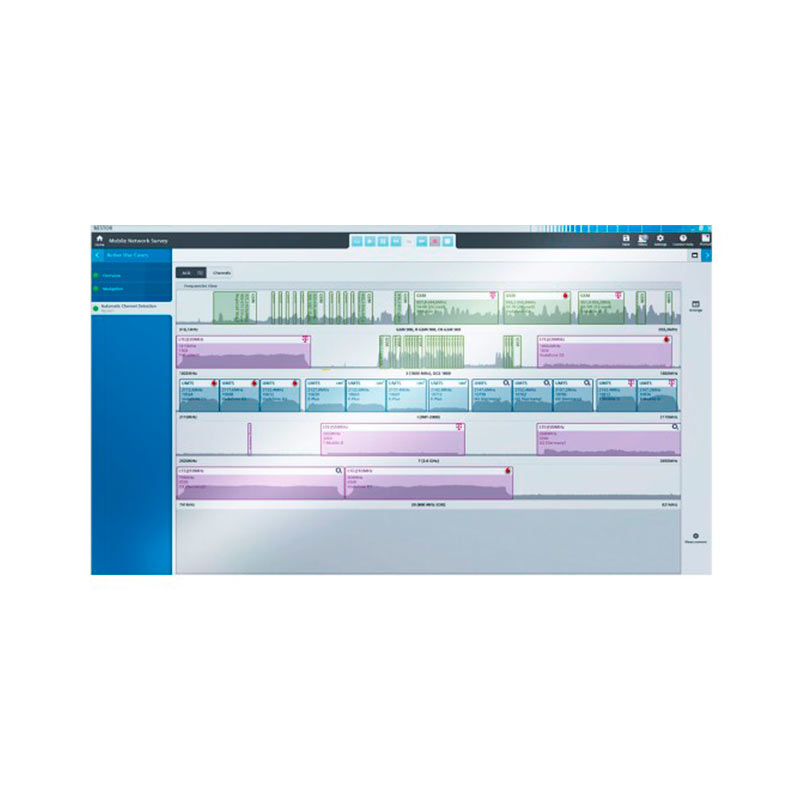

- Автоматическое обнаружение всех сетей, диапазонов и каналов GSM, UMTS, LTE (TDD и FDD), 5G NR, CDMA2000® и EV-DO
- Автономный сбор информации о сотах, мощности и качестве сигналов
- Измерение покрытия сети мобильной связи и определение границ соты
- Создание и управление списками сот с географическими координатами
- Получение данных о покрытии для судебных экспертиз
- Обнаружение и анализ неправильно сконфигурированных сот (для стационарных и мобильных применений)
- Анализ спектра в диапазонах восходящих и нисходящих каналов связи
Архитектура ПО R&S®NESTOR поддерживает прямые (в оперативном режиме), автономные (в автономном режиме) и сетевые операции, а также операции в режиме клиент/сервер по IP-каналам.
Ключевые факты
- Анализ сотовой сети для измерения параметров и считывания данных из этих сетей
- Параллельное измерение всех поддерживаемых технологий и диапазонов для получения комплексных достоверных результатов измерений
- Анализ в реальном масштабе времени во время сбора данных
- Постобработка данных для углубленного анализа
- Интуитивное управление при решении сложных задач
- Бесплатные картографические данные (OpenStreetMap)
- Пользовательский интерфейс на нескольких языках
Простое управление при решении сложных задач
Дружественный интерфейс, обеспечивающий простоту
настройки
Программное обеспечение R&S ®NESTOR является простым и логичным в использовании, что позволяет даже неопытным пользователям быстро получать результаты.
Так как ПО R&S® NESTOR имеет унифицированные элементы управления, то как опытные, так и неопытные пользователи могут быстро научиться работе с этим программным обеспечением. Для эффективного получения информации потребуется лишь минимальное обучение.
Управление с помощью сенсорного экрана и/или мыши
и клавиатуры

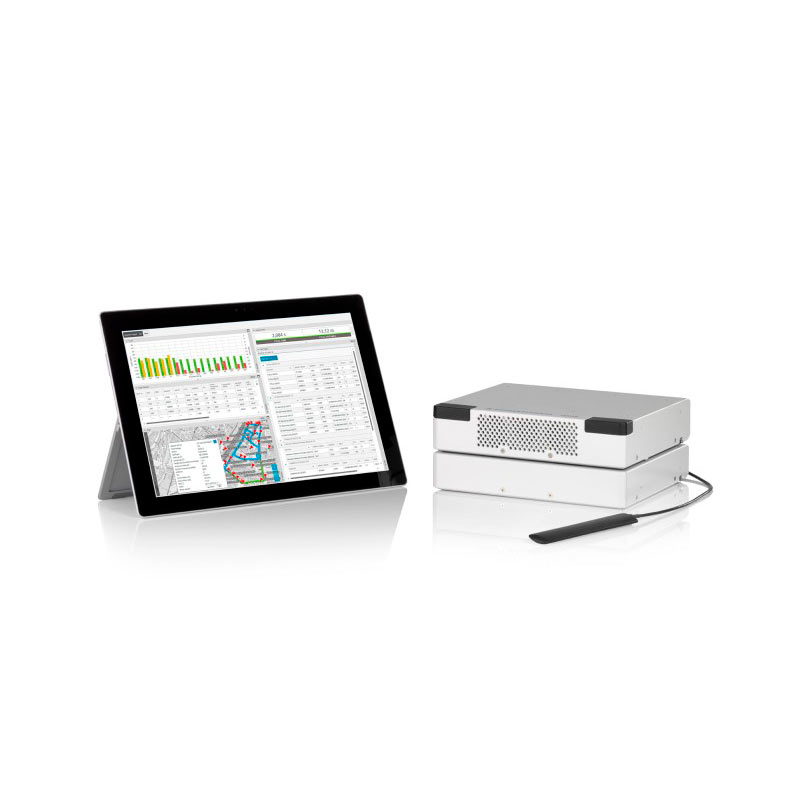

Программное обеспечение R&S®NESTOR оптимизировано для сенсорного режима работы в операционной системе Windows 10, что является плюсом для мобильных пользователей, которые часто работают в пешем режиме с планшетом или смартфоном.
Работа с программным обеспечением также возможна с помощью мыши или клавиатуры, например, при установке в транспортных средствах, а также для автономного анализа больших объемов данных.
Автоматическая настройка оборудования
Сканеры и навигационное оборудование, подключенное к ПК или планшету, автоматически обнаруживается и настраивается с помощью ПО R&S ® NESTOR сразу же после его запуска, ПО незамедлительно начинает
выполнение стандартного измерения. Индикаторы состояния постоянно информируют пользователя о состоянии всех подключенных устройств.
Также возможны автоматическая загрузка или автоматический запуск определенных рабочих пространств. Для выполнения предварительно
настроенных измерений никаких других системных входных данных не требуется.

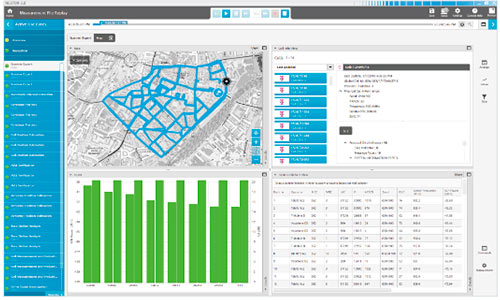

Понятное отображение всех результатов измерений Каждое рабочее пространство состоит из одного или нескольких сценариев использования, каждый из которых выполняет конкретную задачу (например, оценку местоположения сот сети GSM). Каждый сценарий
использования имеет стандартное представление с несколькими видами отображения для своих измерительных задач. Пользователь может менять стандартное представление, но обычно в этом нет необходимости.
Одновременное использование любого количества сценариев использования
Важной особенностью ПО R&S®NESTOR является его способность включать все доступные сценарии использования любое количество раз в любой комбинации.
Сценарии с использованием перекрывающихся измерений обеспечивают разумное использование сканера — он выполняет такие измерения только один раз. В результате для измерения параметров сигналов LTE, анализа покрытия и определения местоположения БС необходим только один набор результатов измерений вместо трех.
Все доступные параметры синхронизируются по всем сценариям использования (с привязкой к временной оси и географическому положению) с целью отображения результатов измерений и анализа в правильном сочетании во время измерения и воспроизведения.
Возможность изменения настроек во время измерения
Ключевой характеристикой ПО R&S ® NESTOR является гибкость. Все устройства, настройки и виды отображения можно менять в оперативном режиме во время измерения, записи и анализа без прерывания
измерения. Изменения также документируются в результатах измерения и могут просматриваться во время воспроизведения и анализа.
Информация для заказа
Наименование |
Тип |
Код заказа |
ПО для анализа сотовых сетей |
R&S ® NESTOR |
1522.8870.02 |
Поставляемое оборудование: DVD, карта microSD с USB-адаптером |
||
Программные опции |
||
Драйвер для сканеров сетей мобильной связи |
R&S ® NESTOR-SCN
|
1521.5031.02
|
Автоматическое обнаружение сот |
R&S ® NESTOR-ACD |
1521.5048.02 |
Анализ покрытия |
R&S ® NESTOR-COV |
1521.5077.02 |
Оценка местоположения базовых станций |
R&S ® NESTOR-CPE |
1521.5054.02 |
Анализ спектра сигналов 3GPP |
R&S ® NESTOR-SCA |
4900.3110.02 |
Оценка местоположения сот с воздуха |
R&S ® NESTOR-APE |
1527.1709.02 |
Криминалистическая экспертиза |
R&S ® NESTOR-FOR |
1521.5060.02 |
Анализ базовых станций |
R&S ® NESTOR-BSA |
1521.5354.02 |
Мониторинг базовых станций |
R&S® NESTOR-BSM |
4900.3155.02
|
Внутри помещений |
R&S ® NESTOR-IND |
4900.3103.02 |
Планирование сотового заполнения |
R&S ® NESTOR-ICP |
1521.5102.02
|
Драйвер для оборудования WLAN |
R&S ® NESTOR-WLN
|
4900.3126.02
|
Центр мониторинга |
||
Система мониторинга работоспособности и состояния |
R&S ® NESTOR-MOC
|
4900.3149.02
|
Сервисные опции |
||
Обновление ПО, 1 год (4 обновления в год) |
R&S ® NESTOR-1Y
|
1522.8870.82
|
Обновление ПО, 2 года (4 обновления в год) |
R&S ® NESTOR-2Y
|
1522.8870.84
|
Обновление ПО, 3 года (4 обновления в год) |
R&S ® NESTOR-3Y
|
1522.8870.83
|
Обновление ПО, 5 лет (4 обновления в год) |
R&S ® NESTOR-5Y
|
1522.8870.85
|
Аппаратное обеспечение |
||
Высокопроизводительный ноутбук |
R&S ® RMS-FX-N2W
|
3059.2550.03
|
Планшет Surface Pro 4 с ОС Windows 100 |
R&S ® TSPC-SF4P
|
3623.3981.02
|
Защищенный планшет с ОС Windows 10 |
R&S ® TSPC-R1
|
3629.9017.02
|
Сенсор WLAN-анализа |
R&S ® WLM-SCR
|
4112.8314.03
|
Система GPS счисления пути с сигналом PPS |
R&S ® TSMX-PPS2
|
1515.7120.02
|
Сканеры сетей мобильной связи
|
||
Автономный сканер сетей мобильной связи |
R&S ® TSMA6
|
4900.8005.02
|
Сверхкомпактный сканер для измерения покрытия сети |
R&S ® TSME6
|
1514.6520.02
|
Автономный сканер сетей мобильной связи |
R&S ® TSMA
|
1514.6520.20 |
Сверхкомпактный сканер для измерения покрытия сети |
R&S ® TSME
|
1514.6520.02
|
Универсальный анализатор сетей радиосвязи |
R&S ® TSMW
|
1503.3001.03
|
