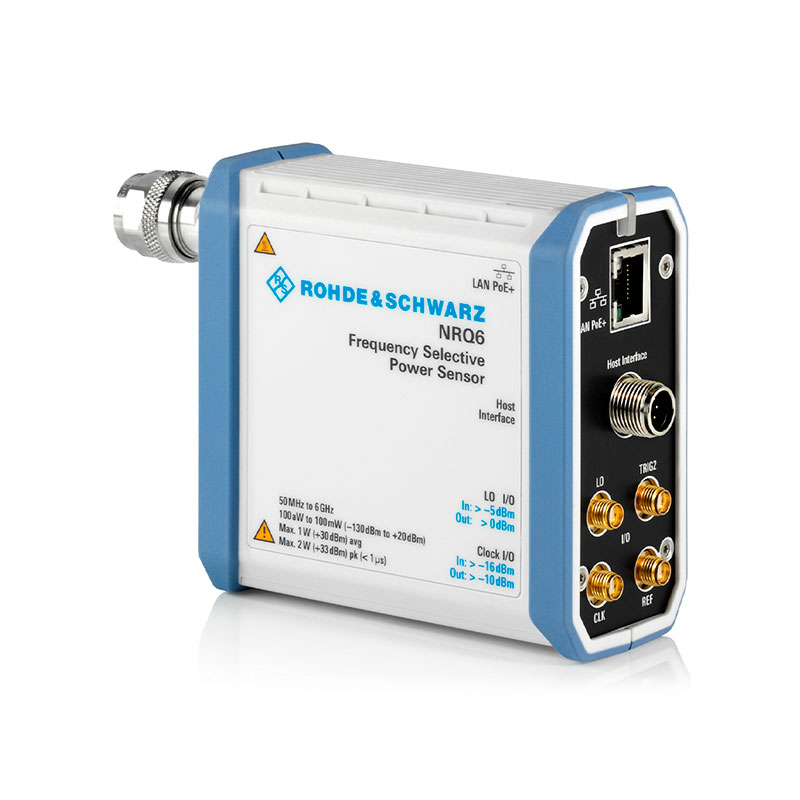

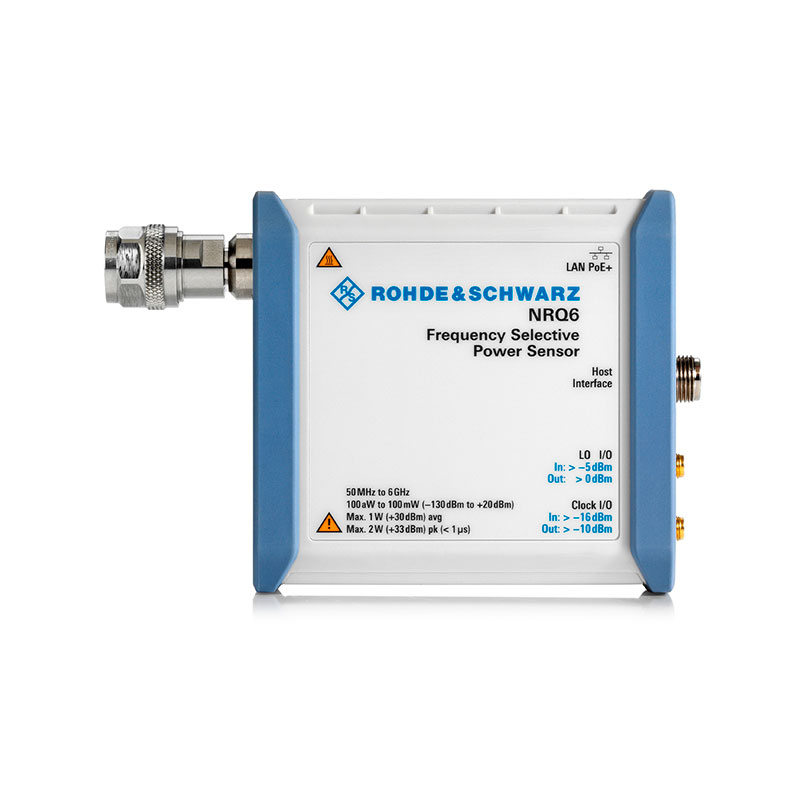

Частотно-избирательный датчик мощности R&S®NRQ6, NRQ6-K1
Этот инновационный датчик сочетает в себе точность измерителя мощности с динамическим диапазоном анализатора спектра. Это единственный на рынке датчик мощности, способный выполнять высокоточные и быстрые измерения абсолютной мощности до уровня –130 дБмВт.

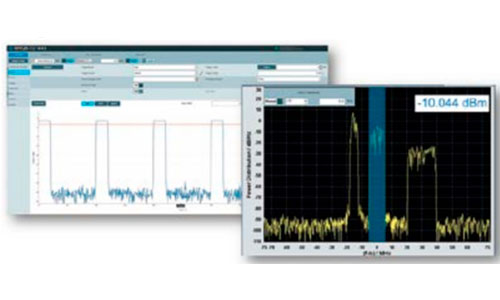

Измеряемая мощность типового диодного датчика мощности ограничена значением порядка –70 дБмВт из-за высокого уровня шума, пропорционального неизменяемой полосе рабочих частот. Ограничение полосы при измерении мощности может значительно снизить шум в полосе присутствия сигнала. В основе датчика R&S®NRQ6 лежит принцип супергетеродинного приёмника, что позволяет ему измерять уровни мощности до –130 дБмВт, не жертвуя скоростью или точностью. Датчик работает в диапазоне частот от 50 МГц до 6 ГГц, и может выполнять ограниченные по полосе измерения сигналов средней и пиковой мощности с полосой частот от 1Гц до 100 МГц. Помимо числового отображения входной мощности, есть возможность построить огибающую ВЧ сигнала, измерить время нарастания/спада, неравномерность вершины импульсных сигналов, отобразить спектр сигнала в полосе +/- 50 МГц относительно центральной частоты.

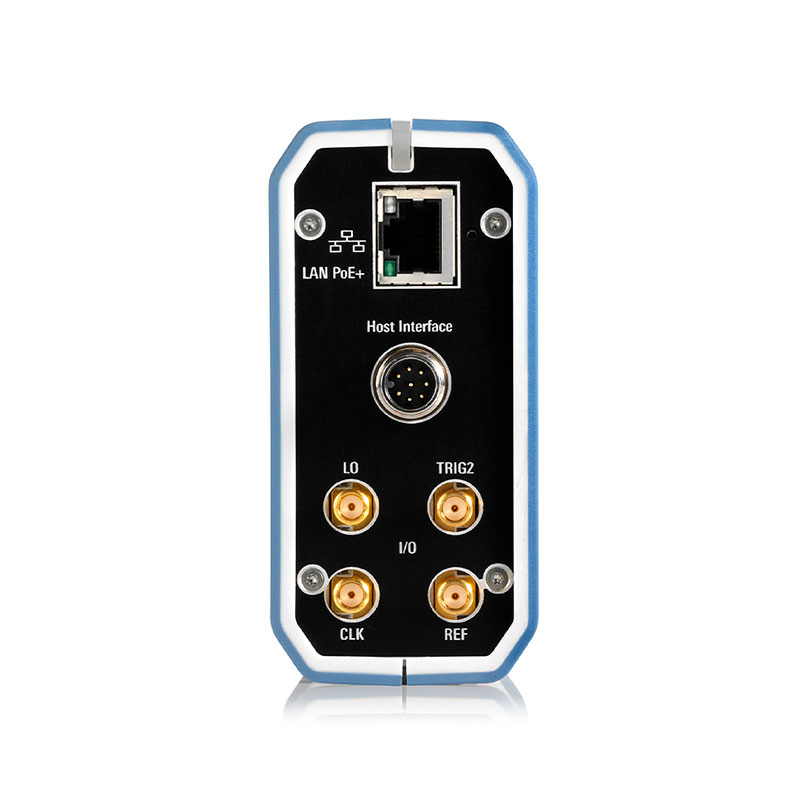

Различные функции автоматической установки параметров облегчают работу. Например, можно автоматически определить частоту измерения и полосу частот сигнала, включить встроенный аттенюатор на 30 дБ для сигналов большого уровня. Функция слежения за частотой сигнала позволит легко измерять мощность сигналов с дрейфом частоты. При наличии опции NRQ6-K1 датчик позволяет захватывать IQ компоненты сигналов и передавать из через SCPI команды на ПК для последующего векторного анализа. Питание и управление устройством и производится через LAN интерфейс и любой стандартный интернет-браузер, установка управляющего ПО не требуется
Информация для заказа
Наименование |
Тип |
Код заказа |
Частотно-избирательный датчик мощности |
R&S®NRQ6 |
1421.3509.02 |
Интерфейс I/Q данных |
R&S®NRQ6-K1 |
1421.4705.02 |
Дополнительные принадлежности |
||
Power over Ethernet (PoE+) Switch |
R&S®NRP-ZAP1 |
1419.0829.00 |
Интерфейсный USB-кабель: длина 0,75/ 1Ю5/ 3/ 5 м |
R&S®NRP-ZKU |
1419.0658.хх |
Интерфейсный 6-пиновый кабель: длина 1,5/ 3/ 5 м |
R&S®NRP-ZK6 |
1419.0664.хх |
USB-концентратор |
R&S®NRP-Z5 |
1146.7740.02 |
