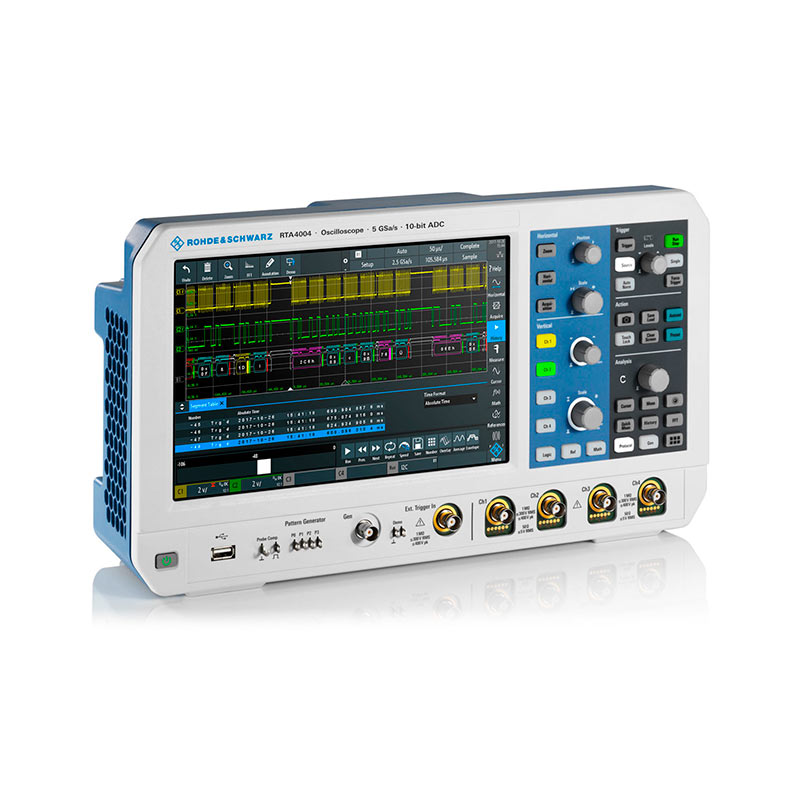

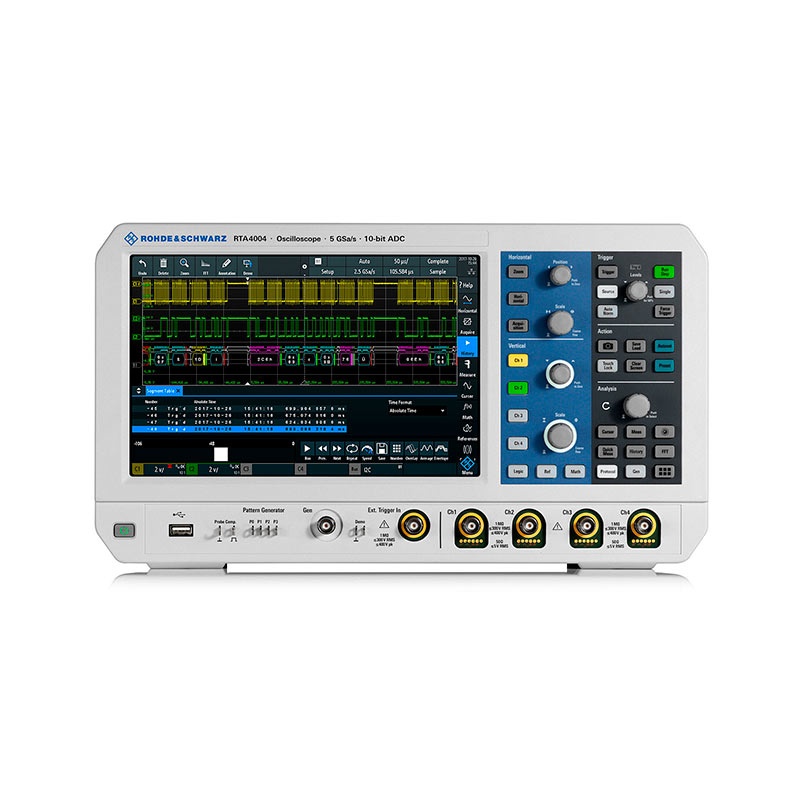

Осциллографы R&S®RTA4000, RTA4004, RTA-B243, RTA-B245, RTA-B2410
Осциллографы серии R&S®RTA4000 обеспечивают максимальную достоверность воспроизведения сигналов, беспрецедентную глубину памяти для приборов своего класса и широкие возможности анализа сигналов в самых разных направлениях. Это позволит получить значительно более глубокую и подробную информацию о поведении тестируемых устройств чем это было возможно до сих пор.
Семейство R&S®RTA4000
Модель |
Полоса пропускания |
Каналы |
Частота дискретизации |
Память |
RTA4004 |
200 МГц |
4 |
2,5 ГВыборок/с (нормальный режим) или 5 ГВыборок/с (с чередованием) |
100 млн. точек/канал или 200 млн. точек/канал (с чередованием) и до 1 млрд. точек сегментированной памяти |
RTA-B243 |
350 МГц |
|||
RTA-B245 |
500 МГц |
|||
RTA-B2410 |
1 ГГц |
Основные свойства
- Непревзойденная целостность сигнала:
- 10 бит АЦП;
- Уровень собственных шумов менее 1%;
- Чувствительность 0,5 мВ/дел.;
- Многосегментность применения: - Временная область;
- Генератор функций с полосой до 25 МГц;
- 4-битный генератор тестовых последовательностей;
- 3-разрядный вольтметр;
- 7-разрядный частотомер;
- Емкостной сенсорный дисплей с диагональю 10,1 дюймов;
- Компактные размеры: глубина всего 152 мм, масса 3,3 кг.
- Частотная область;
- Логический анализ;
- Анализ протоколов;
- Анализ мощности;
Характерные особенности
Чтобы не сомневаться в результатах измерений необходима максимальная достоверность воспроизведения сигналов, для этого осциллограф должен обладать: хорошим разрешением, хорошей чувствительностью и низким уровнем собственных шумов. Осциллографы серии R&S®RTA4000 в полной мере соответствуют этим требованиям.
10-битное разрешение по вертикали
Новый 10-разрядный АЦП обеспечивает четырехкратное улучшение разрешения по сравнению с обычными 8-битными решениями, и позволяет получать более четкие осциллограммы с большим количеством деталей сигнала, которые в противном случае были бы пропущены.
Выдающаяся чувствительность вплоть до 500 мкВ/дел.

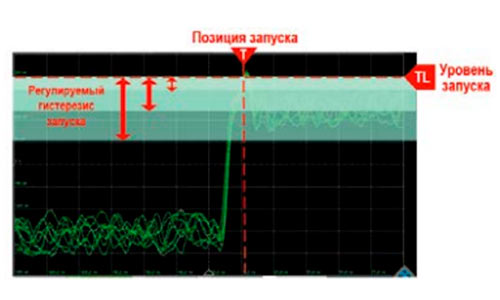

В обычных осциллографах такой уровень чувствительности достигается лишь за счет применения программного увеличения или ограничения полосы пропускания. Уникальные чувствительность серии R&S®RTA4000 позволяет безошибочно выделять даже самые слабые сигналы и осуществлять запуск по мельчайшим подробностям сигнала. Для оптимизации чувствительности запуска (например, при работе с зашумленными сигналами) предусмотрена возможность трех уровневой регулировки диапазона гистерезиса.
Высокая точность измерений
Низкий уровень собственного шума (например, 50 мкВ при чувствительности 500 мкВ/дел.) благодаря малошумящим входным каскадам, позволяет получить дополнительную информацию о сигнале, что приводит к более высокой точности измерений.
Большой объем памяти
Осциллографы R&S®RTA4000 обладают беспрецедентным для своего класса объемом памяти, который можно встретить только в моделях Hi-End класса. Большой объем памяти позволяет захватывать длинные фрагменты сигнала, сохраняя при этом высокую частоту дискретизации, и затем, растягивать интересующие участки сигнала, раскрывая детали, скрытые в сигналах сложной формы, для детального изучения мельчайших подробностей. Это позволяет тратить меньше времени на поиск событий, увеличивая время для их анализа.
Еще больше оптимизировать сбор данных поможет сегментированная память. В данном режиме осуществляется выборочное сохранение важных участков сигналов, пропуская несущественные фрагменты, когда сигнал отсутствует или не меняется, например, при анализе пачек радиолокационных импульсов, следующих с большой скважностью, или пакетных сигналов последовательных шин. В моделях R&S®RTA4000 можно настроить до 87’380 сегментов, а общий объем памяти может достигать 1 млрд. точек.
Многосегментность применения
R&S®RTA4000 – это не просто осциллограф, это целый многофункциональный комплекс, удовлетворяющий всем основным правилам защиты инвестиций: минимум вложений – максимум возможностей. Благодаря широкому набору средств измерений, отладка электронных систем всех видов становится простой и эффективной. Нужный режим работы выбирается с помощью информативных пиктограмм.
Временная область
Большой набор «быстрых»/автоматических/курсорных измерений и математических функций обработки – значительно ускоряет процесс анализа осциллограмм. Даже такой режим, как тестирование по маске, имеет свою панель инструментов, кардинально упрощая процесс создания маски нужной формы.

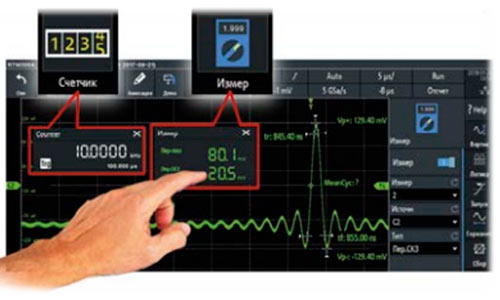

Цифровой вольтметр и частотомер (счетчик)
Всегда приятно иметь дополнительные инструменты контроля, даже для функций измерений “AUTO MEASURE”. Встроенный 3-рарядный вольтметр и 7-разрядный частотомер, несмотря на то, что они используют аналоговые каналы, на их работу не влияют настройки захвата и последующая обработка полученных значений. Области отображения можно перемещать по экрану, чтобы они не загораживали собой важную информацию.

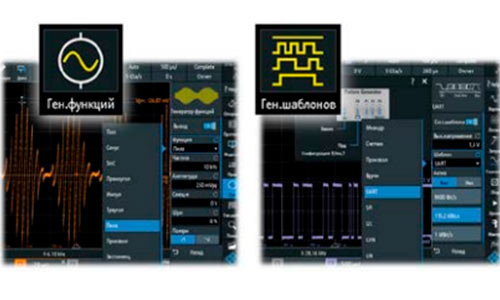

Встроенный генератор функций 25 МГц и генератор тестовых последовательностей (опция RTA-B6)
Данные возможности исключают необходимость закупки дополнительного оборудования. Целый набор стандартных сигналов и тестовых последовательностей позволит наблюдать, как реагирует на них объект измерения. Опция будет полезна для целей обучения и при реализации опытных образцов продукции.
Частотная область
Анализ в частотной области (анализ спектра) помогает в обнаружении особых явлений сигнала, таких как паразитные составляющие (спуры) или искажения. Расширить стандартные возможности БПФ-анализа поможет функциональность полноценного анализатора спектра (опция RTA-K18). А режим спектрограммы (режим водопада), с использованием различных цветов для каждого уровня мощности, еще более даст информации об исследуемом сигнале.
Логический анализ
Зачастую, реальные причины неправильной работы логических схем связаны с аналоговой природой цифрового сигнала. Опция RTA-B1 добавит в осциллограф функцию логического анализатора с 16 дополнительными цифровыми каналами. На одном экране можно увидеть, как характеристики аналоговой схемы, так и цифровые сигналы, которые отображаются в режиме анализа временных диаграмм на логических каналах. Цифровые и аналоговые сигналы синхронизированы во времени, что позволяет легко связать причину и следствие в сложных ситуациях при отладке схем.
Анализ протоколов
При наличии опций RTA-K1-K7 осциллографы позволят выполнять запуск по сигналам последовательных шин наиболее популярных в промышленности стандартов. Теперь не нужно тратить свое время на сортировку сообщений между интегральными схемами, чтобы найти интересующий кадр. После установки запуска по условиям последовательной шины осциллограф будет сам выполнять работу по анализу данных.
Анализ мощности
Опция RTA-К31, в комбинации с соответствующими пробниками напряжения и тока, позволяют быстро измерять и анализировать основные критически важные параметры устройств в области силовой электроники. l Оценка качества энергоснабжения (пусковой ток, гармоники); l Анализ потребляемой мощности; l Анализ пульсаций на выходе устройства; l Анализ спектра выходной мощности; l Анализ переходных процессов; l Анализ переключающих/коммутирующих устройств; l Анализ модуляций – анализ импульсных сигналов.
Очень простой и удобный пользовательский интерфейс, в несколько шагов, подскажет последовательность необходимых настроек с указанием размещения пробников в требуемых контрольных точках.
Простой и удобный пользовательский интерфейс
Работа на осциллографах серии R&S®RTA4000 доставляет истинное наслаждение. Великолепный сенсорный экран обеспечивает исключительное удобство эксплуатации. Цветная маркировка соответствует отображению сигнала на экране. Такое четкое соответствие обеспечивает ритмичную работу, даже при выполнении сложных контрольно-измерительных задач. Кнопки «Вперед» и «Назад» позволяют быстро перемещаться по диалоговым окнам или осуществлять возврат к предыдущим действиям.
Непосредственно на самом дисплее можно сделать цветную метку или надпись, что бывает полезным при составлении отчетов, или при проведении обучения неопытных сотрудников.
Пробники и принадлежности
Пробники играют весьма важную роль в осциллографических измерениях, поскольку они являются первым звеном измерительного тракта. Точные измерения начинаются с наконечника пробника. Передавая измеряемый сигнал на осциллограф, они оказывают огромное влияние на качество измерений. Очень важно, чтобы пробник оказывал минимальное влияние на исследуемую схему и обеспечивал адекватную достоверность сигнала для выполняемых измерений. Вот почему компания Rohde& Schwarz предлагает исчерпывающий ассортимент пробников, чтобы пользователь мог выбрать правильный пробник для определенной задачи.
Информация для заказа
Наименование |
Тип |
Код заказа |
Цифровой осциллограф: 4 канала, полоса 200 МГц |
R&S®RTA4004 |
1335.7700.04 |
Принадлежности в комплекте |
||
Пассивные пробник напряжения 500 МГц для каждого канала, шнур питания |
||
Опции и дополнительные принадлежности |
||
Расширение полосы R&S®RTA4004 до 350 МГц |
R&S®RTA-B243 |
1335.7846.02 |
Расширение полосы R&S®RTA4004 до 500 МГц |
R&S®RTA-B245 |
1335.7852.02 |
Расширение полосы R&S®RTMA4004 до 1 ГГц |
R&S®RTA-B2410 |
1335.7869.02 |
Смешанные сигналы (MSO), 400 МГц |
R&S®RTA-B1 |
1335.7823.02 |
Генератор сигналов произвольной формы и тестовых последовательностей |
R&S®RTA-B6 |
1335.7830.02 |
Синхронизация и декодирование последовательных шин данных |
||
I2C, SPI |
R&S®RTA-K1 |
1335.7681.02 |
UART/RS-232/-422/-485 |
R&S®RTA-K2 |
1335.7698.02 |
CAN/LIN |
R&S®RTA-K3 |
1335.7717.02 |
Audio (I2S, LJ, RJ, TDM) |
R&S®RTA-K5 |
1335.7723.02 |
MIL-STD-1553 |
R&S®RTA-K6 |
1335.7730.02 |
ARINC 429 |
R&S®RTA-K7 |
1335.7746.02 |
Анализ спектра и спектрограмма |
R&S®RTA-K18 |
1335.7752.02 |
Анализ мощности |
R&S®RTA-K31 |
1335.7769.02 |
Построение диаграммы Боде |
R&S®RTA-K36 |
1335.7975.02 |
Комплект приложений, состоящий из опций: R&S®RTA-K1,K2,K3,K6,K7,K18,K31,B6 |
R&S®RTA-PK1 |
1335.7775.02 |
Пассивный пробник 500 МГц, 10:1, 10 МΩ, 10 пФ, 300 Вскз, 5 мм |
R&S®RT-ZP05S |
1333.2401.02 |
Пассивный пробник 500 МГц, 10:1, 10 МΩ, 9,5 пФ, 400 Вскз, 2,5 мм |
R&S®RT-ZP10 |
1409.7550.00 |
Пассивный пробник 38 МГц, 1:1, 1 МΩ, 39 пФ, 55 В |
R&S®RT-ZP1X |
1333.1370.02 |
Высоковольтный пассивный пробник 250 МГц, 100:1, 100 МΩ, 6,5 пФ, 850 В |
R&S®RT-ZH03 |
1333.0873.02 |
Высоковольтный пассивный пробник 400 МГц, 100:1, 50 МΩ, 7,5 пФ, 1000 В |
R&S®RT-ZH10 |
1409.7720.02 |
Высоковольтный пассивный пробник 400 МГц, 1000:1, 50 МΩ, 7,5 пФ, 1000 В |
R&S®RT-ZH11 |
1409.7737.02 |
Токовый пробник: 20 кГц, AC/DC, 200 АDC/ 2000 АDC |
R&S®RT-ZC02 |
1333.0850.02 |
Токовый пробник: 100 кГц, AC/DC, 30 АDC, 20 АAC, |
R&S®RT-ZC03 |
1333.0844.02 |
Токовый пробник: 10 МГц, AC/DC, 150 А, BNC/R&S |
R&S®RT-ZC10/B |
1409.xxxx.xx |
Токовый пробник: 50 МГц, AC/DC, 30 А, инт.R&S |
R&S®RT-ZC15B |
1409.8227.02 |
Токовый пробник: 100 МГц, AC/DC, 30 А, BNC/R&S |
R&S®RT-ZC20/B |
1409.xxxx/xx |
Токовый пробник: 120 МГц, AC/DC, 5 А, инт. BNC |
R&S®RT-ZC30 |
1409.7772.02 |
Источник питания для токовых пробников с инт. BNC |
R&S®RT-ZA13 |
1409.7789.02 |
Активный широкополосный несимметричный: 1 ГГц, 10:1, 1 МΩ, 0,9 пФ, 8 В, инт. R&S, микро кнопка |
RT-ZS10 |
1410.4080.02 |
Активный широкополосный несимметричный: 1 ГГц, 10:1, 1 МΩ, 0,9 пФ, 8 В, инт. BNC/R&S |
RT-ZS10L/E |
xxxx |
Активный широкополосный несимметричный: 1,5 ГГц, 10:1, 1 МΩ, 0,8 пФ, 8 В, инт. R&S, микро кнопка |
RT-ZS20 |
1410.3502.02 |
Активный широкополосный дифференциальный: 1 ГГц, 10:1, 1 МΩ, 0,6 пФ, 5 В, инт. R&S, микро кнопка |
RT-ZD10 |
1410.4715.02 |
Активный широкополосный дифференциальный: 1,5ГГц, 10:1, 1 МΩ, 0,6 пФ, 5 В, инт. R&S, микро кнопка |
RT-ZD20 |
1410.4409.02 |
Активный дифференциальный пробник: 25 МГц, 10:1/ 100:1, 8 МΩ, 2,75 пФ, +/-700 ВDC , 1000 ВСКЗ CAT III |
R&S®RT-ZD002 |
1337.9700.02 |
Активный дифференциальный пробник: 25 МГц, 20:1/ 200:1, 8 МΩ, 2,75 пФ, +/-1400 ВDC,1000 ВСКЗ CAT II |
R&S®RT-ZD003 |
1337.9800.02 |
Активный дифференциальный пробник: 100 МГц, 100:1/ 1000:1, 8 МΩ, 3,5 пФ, 1000 Вскз CAT III |
R&S®RT-ZD01 |
1422.0703.02 |
Активный дифференциальный пробник: 200 МГц, 10:1, 1 МΩ, 3,5 пФ, +/-20 ВDC, , +/-60 ВAC, |
R&S®RT-ZD02 |
1333.0821.02 |
Активный дифференциальный пробник: 800 МГц, 10:1, 200 кΩ, 1 пФ, +/-15 ВDC, , +/-40 ВAC, |
R&S®RT-ZD08 |
1333.0838.02 |
Пробник шин питания: 2 ГГц,1:1, 50 кΩ, +/-0,85 |
R&S®RT-ZPR20 |
1800.5006.02 |
Крышка передней панели |
R&S®RTB-Z1 |
1333.1728.02 |
Мягкая сумка для переноски |
R&S®RTB-Z3 |
1333.1734.02 |
Жёсткий кейс для хранения и перевозки |
R&S®RTB-Z4 |
1335.9290.02 |
Комплект для установки в 19-дюймовую измерительную стойку |
R&S®ZZA-RTB2K |
1333.1728.02 |
Для приобретения осциллографов R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
