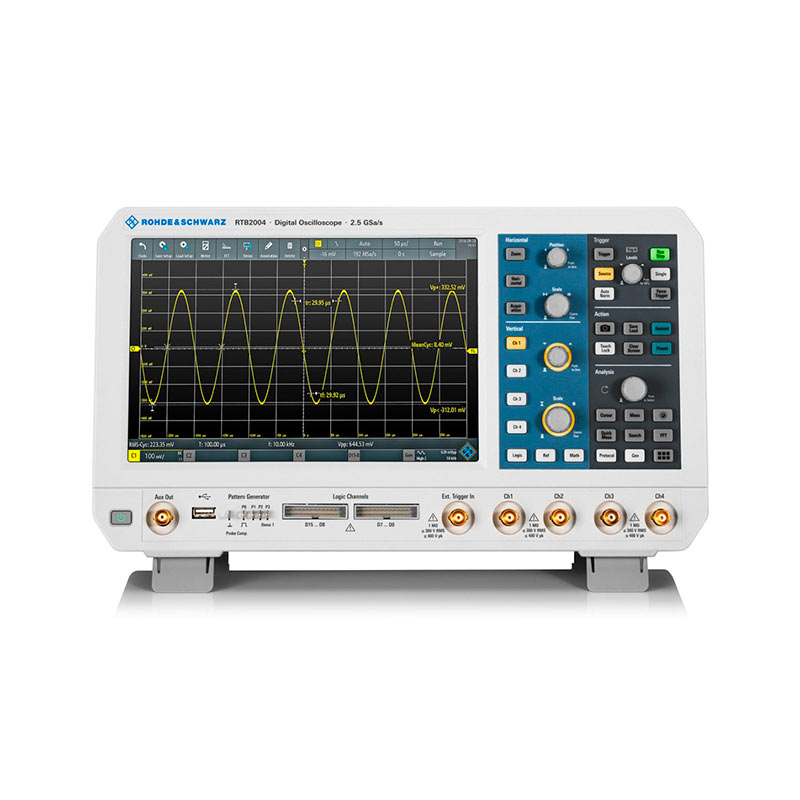

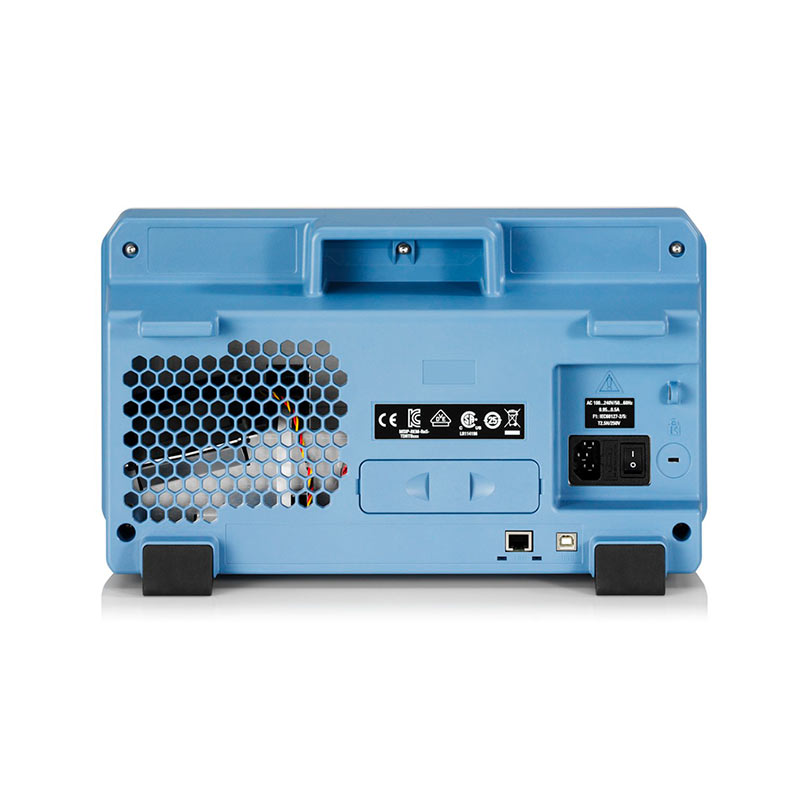

Осциллографы R&S®RTB2000 (RTB2002, RTB-B221, RTB-B222, RTB-B223, RTB2004, RTB-B241, RTB-B242, RTB-B243)

Серия R&S®RTB2000 призвана в  корне изменить отношение к портативным осциллографам. Совокупность высокой производительности, качества отображения информации и  удобного интерфейса использования  – обладает особой ценностью для  пользователей. Приятным сюрпризом окажутся и габариты. Обладая большим 10-дюймовым сенсорным дисплеем (не характерным для моделей такого класса), осциллографы имеют глубину всего 15 см
Отправить запрос
Описание
Характеристики

Семейство R&S®RTB2000


Модель

Полоса пропускания

Каналы

Частота дискретизации

Память

RTB2002

70 МГц

2

До 2,5 ГВыборок/с

Стандартно 10 млн. точек 20 млн. точек в режиме чередования Опционально до 160 млн. точек сегментированной памяти

RTB-B221

100 МГц

RTB-B222

200 МГц

RTB-B223

300 МГц

RTB2004

70 МГц

4

RTB-B241

100 МГц

RTB-B242

200 МГц

RTB-B243

300 МГц



Основные свойства


  • Стандартная полоса пропускания может быть увеличена с помощью программных опций;

  • Режим смешанных сигналов (MSO) с 16 логическими каналами (опционально); Синхронизация и декодирование данных последовательных интерфейсов (опционально);  Высокоскоростной сбор данных с функцией архива;  Вертикальное разрешение 10 бит;

  • Чувствительность 1 мВ/дел.;

  • Множество функции автоматических измерений, математических функций, контроль на основе масок, анализ спектра на основе БПФ;

  • Встроенный генератор функций с полосой до 25 МГц;  Встроенный генератор тестовых последовательностей;  Встроенный 3-разрядный вольтметр;

  • Встроенный 6-разрядный частотомер;

  • Емкостной сенсорный дисплей диагональю 10,1 дюймов;

  •  Масса 2,5 кг.


Характерные особенности

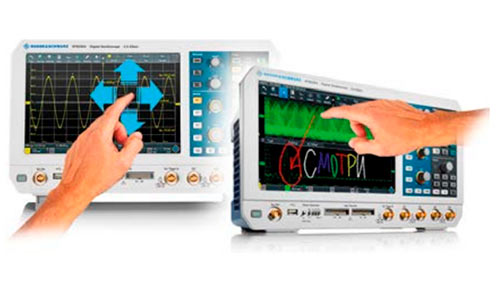

Новый уровень удобства работы
На сегодняшний момент рынок осциллографов очень широк. Из огромного разнообразия фирм и моделей, зачастую очень трудно определиться с правильным выбором. И такая ситуация, в дальнейшем, будет только усугубляться. В условиях жесточайшей конкуренции на  первый план, наряду с  техническими характеристиками, выходит простой и  удобный интерфейс пользователя. Серия R&S®RTB2000, по  способу управления, далеко оставит своих конкурентов позади себя. Преимущества сенсорного экрана не подлежат сомнению. Сенсорная система обеспечивает простоту работы с любым приложением, даже для неопытного пользователя. Работа с ней не сложнее обращения с мобильным телефоном или планшетом (понятно, что делать и куда нажимать). А всем известная фраза «размер имеет значение» – получила воплощение в большом 10-дюймовом емкостном дисплее.
дисплей R&S®RTB2000

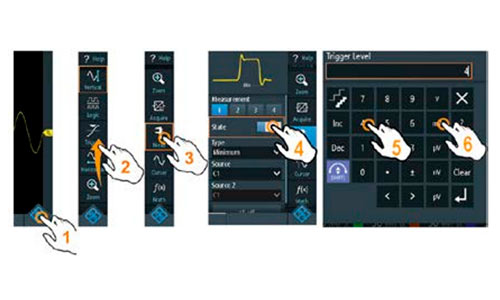

Чтобы открыть меню, необходимо прикоснуться к  кнопке "Меню" в нижнем правом углу экрана, представляющей из себя логотип R&S. Затем выбирается необходимая функциональность, включается / выключается требуемый параметр, значение и единицы измерения.
меню R&S®RTB2000
Больше подробностей

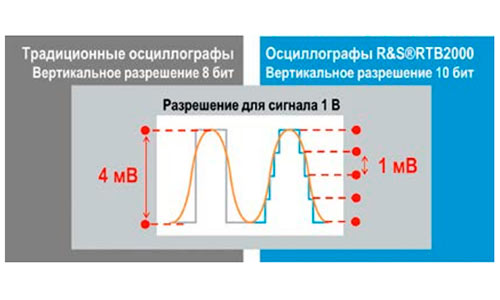

Особенностью серии R&S®RTB2000 является использование новой технологии, с  применением 10-битного АЦП. Формы сигналов отображаются на  дисплее максимально «чисто» и четко, отображая мельчайшие элементы на осциллограмме, которые нельзя увидеть на обычных 8-битных осциллографах.
технологии R&S®RTB2000
Длина записи (глубина памяти)  – одна из  важнейших характеристик осциллографа. Чем она больше, тем больше времени захвата данных позволит иметь высокую частоту дискретизации. Большой объем памяти дает возможность увидеть больше деталей в исследуемых сигналах, и обнаруживать аномалии, когда нет чётких событий запуска.
В стандартной комплектации осциллографы R&S®RTB2000 имеют глубину памяти 10 млн. точек, что уже во много раз больше в сравнении с конкурирующими моделями. Если же и этого не достаточно, опционально можно еще больше расширить память (до 160 млн.точек сегментированной памяти).

Множество инструментов для получения результатов

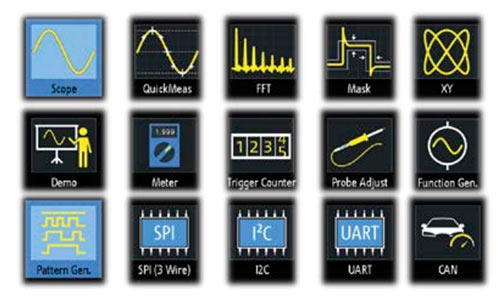

При анализе тестируемого устройства могут потребоваться самые разнообразные измерения. Осциллографы серии R&S®RTB2000 предлагают широкий набор встроенных средств анализа ускоряющих проверку характеристик системы.

измерения R&S®RTB2000

Далее рассмотрим некоторые из них.

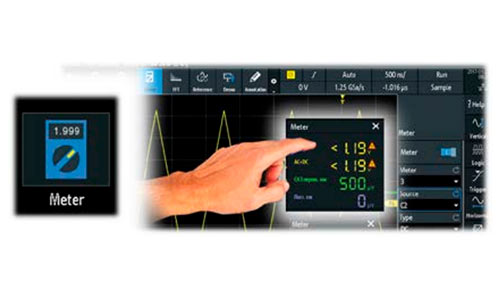

Цифровой вольтметр
Стандартную функцию вольтметра можно активировать с помощью пиктограммы на панели инструментов (в верхней части экрана) или  с  использованием клавиши “Apps” (Приложения). Хотя вольтметр и  использует аналоговые каналы, на его работу не влияют настройки захвата и последующая обработка полученных значений, поэтому измеренные значения будут независимыми от  значений, измеренных с помощью функции автоматических измерений “AUTO MEASURE”. Вольтметр состоит дисплея с  разрядностью 3 знака. Доступны измерения: постоянный ток/ AC+DC RMS/ СКЗ переменный ток (для различных каналов). Область отображения можно перемещать по экрану, чтобы она не загораживал собой важную информацию.
цифровой вольтметр R&S®RTB2000

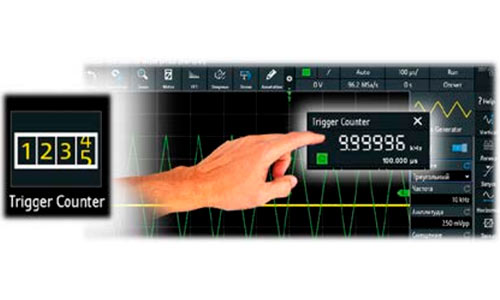

Частотомер
Функция частотомера (счетчика) также является стандартным приложением. 6-разрядный дисплей отображает частотные и временные параметры. Как и в предыдущем случае область отображения можно перемещать по экрану.
частотомер R&S®RTB2000

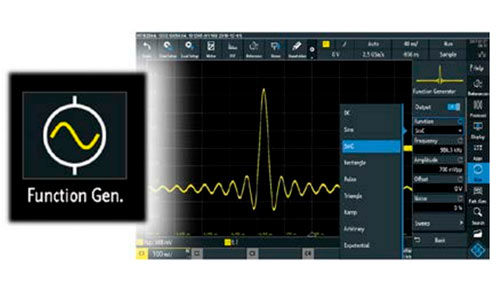

Генератор функций
В целом ряде случаев, помимо измерительного прибора, при  тестировании устройств, необходим источник сигналов. Наличие ARB-генератора / генератора функций (опция RTB-B6) значительно расширяет возможности испытания тестируемого устройства без привлечения дополнительного оборудования. Используя встроенный набор сигналов с  диапазоном частот до  25  МГц, с  которыми предположительно может (должен) работать объект измерения, можно добавлять к ним смещение, модуляции, шумы, и наблюдать, как реагирует на них объект измерения.
генератор функций
Генератор тестовых последовательностей
На передней панели расположены специальные контакты, которыемогут использоваться для компенсации пробников и для тестирования испытательных систем на  уровне протоколов, путем эмуляции различных цифровых сигналов и тестовых последовательностей. Для каждого режима отображается меню с соответствующей конфигурацией сигналов на контактах.

Анализатор протоколов
В зависимости от  установленных опций, появляется возможность осуществлять запуск по  событиям или  декодирование данных последовательных интерфейсов, позволяя проводить избирательный сбор необходимых событий. Теперь не  нужно тратить свое время на  сортировку пересылаемых кадров, чтобы найти интересующий кадр. После установки запуска по условиям последовательной шины осциллограф будет сам выполнять работу по анализу кадров.

Сегментированная память
Режим сегментирования памяти (опция RTB-K15) осуществляет деление доступной памяти на более мелкие сегменты, и позволяет записывать в них не весь сигнал, а только его часть, подходящую под требования пользователя (условия запуска). Сбор данных производится с высокой частотой дискретизации и  с очень коротким временем простоя. По желанию, можно устанавливать не  только количество этих выборок, но и скорость воспроизведения записанных осциллограмм.

Автоматические измерения
Возможность автоматических измерений и математической обработки значительно упрощает процесс анализа осциллограмм. Обеспечивается проведение различных видов измерений объединенных в определенные категории (амплитуда/ время/ счет). Нужный параметр измерения выбирается с помощью информативных пиктограмм. Для оценки поведения результатов измерения во времени, можно воспользоваться статистической обработкой.

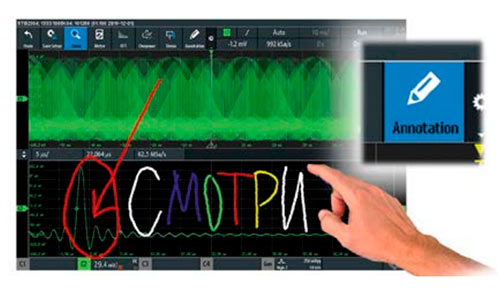

Примечания / аннотации
При анализе осциллограмм и, особенно, при составлении отчетов, зачастую требуется обратить внимание на определенную область, или  сделать метку. Раньше для  этого требовалось сделать снимок экрана, а  затем на  ПК воспользоваться каким-нибудь графическим редактором. R&S®RTB2000 позволяет делать метки непосредственно на самом дисплее.
метки на дисплее

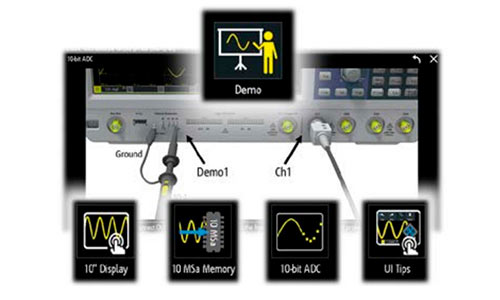

Демонстрационный режим
Данный режим позволяет познакомить пользователя с осциллографом. В него включены несколько учебных материалов, демонстрирующих отличительные особенности и общие принципы использования.
демонстрационный режим R&S®RTB2000


Информация для заказа


Наименование

 Тип

 Код заказа

Цифровой осциллограф: 2 канала, полоса 70 МГц

  R&S® RTB2002

  1333.1005.02

Цифровой осциллограф: 4 канала, полоса 70 МГц

  R&S® RTB2004

 1333.1005.04

      Принадлежности в комплекте

      Пассивные пробник напряжения R&S®RT-ZP03 для каждого канала, шнур питания

     Опции и дополнительные принадлежности

Расширение полосы R&S®RTB2002 до 100 МГц

 R&S®RTB-B221

 1333.1163.02

Расширение полосы R&S®RTB2002 до 200 МГц

  R&S®RTB-B222

 1333.1170.02

Расширение полосы R&S®RTB2002 до 300 МГц

 R&S®RTB-B223

 1333.1186.02

Расширение полосы R&S®RTB2004 до 100 МГц

  R&S®RTB-B241

  1333.1257.02

Расширение полосы R&S®RTB2004 до 200 МГц

  R&S®RTB-B242

 1333.1263.02

Расширение полосы R&S®RTB2004 до 300 МГц

  R&S®RTB-B243

  1333.1270.02

Смешанные сигналы (MSO), 250 МГц

 R&S®RTB-B1

 1333.1105.02

Генератор сигналов произвольной формы

 R&S®RTB-B6

 1333.1111.02

Синхронизация и декодирование последовательных шин данных I2C, SPI

 R&S®RTB-K1

 1333.1011.02

Синхронизация и декодирование последовательных шин данных UART/RS-232/-422/-485

 R&S®RTB-K2

  1333.1028.02

Синхронизация и декодирование последовательных шин данных CAN/LIN

 R&S®RTB-K3

  1333.1034.02

Режим истории и сегментированная память

 R&S®RTB-K15

  1333.1040.02

Построение диаграммы Боде

 R&S®RTB-K36

 1335.8007.02

Пассивный пробник 500 МГц/ 10 МГц, 10:1/ 1:1, 10 МΩ/ 1МΩ, 12 пФ/ 82 пФI

 R&S®RT-ZP03

  3622.2817.02

Пассивный пробник 500 МГц, 10:1, 10 МΩ, 10 пФ, 300 Вскз

 R&S®RT-ZP05

  3623.2927.02

Пассивный пробник 500 МГц, 10:1, 10 МΩ, 9,5 пФ, 400 Вскз

 R&S®RTM-ZP10

 1409.7708.02

Пассивный пробник 38 МГц, 1:1, 1 МΩ, 39 пФ, 55 В

  R&S®RT-ZP1X

 1333.1370.02

Высоковольтный пассивный пробник 250 МГц, 100:1, 100 МΩ, 6,5 пФ, 850 В

 R&S®RT-ZH03

 1333.0873.02

Высоковольтный пассивный пробник 400 МГц, 100:1, 50 МΩ, 7,5 пФ, 1000 В

 R&S®RT-ZH10

  1409.7720.02

Высоковольтный пассивный пробник 400 МГц, 1000:1, 50 МΩ, 7,5 пФ, 1000 В

 R&S®RT-ZH11

  1409.7737.02

Токовый пробник: 20 кГц, AC/DC, 10 А/ 1000 А

R&S®RT-ZC02

1333.0850.02

Токовый пробник: 100 кГц, AC/DC, 30 А

 R&S®RT-ZC03

 1333.0844.02

Токовый пробник: 10 МГц, AC/DC, 150 А

 R&S®RT-ZC10

  1409.7750.02

Токовый пробник: 100 МГц, AC/DC, 30 А

 R&S®RT-ZC20

 1409.7766.02

Токовый пробник: 120 МГц, AC/DC, 5 А

 R&S®RT-ZC30

 1409.7772.02

Источник питания для токовых пробников

 R&S®RT-ZA13

  1409.7789.02

Активный дифференциальный пробник: 100 МГц, 1000:1/ 100:1, 8 МΩ, 3,5 пФ, 1000 Вскз

 R&S®RT-ZD01

 1422.0703.02

Активный дифференциальный пробник: 200 МГц, 10:1, 1 МΩ, 3,5 пФ, 20 Вдифф.

 R&S®RT-ZD02

 1333.0821.02

Крышка передней панели

 R&S®RTB-Z1

 1333.1728.02

Мягкая сумка для переноски

 R&S®RTB-Z3

  1333.1734.02

Жёсткий кейс для хранения и перевозки

 R&S®RTB-Z4

 1335.9290.02

Комплект для установки в 19-дюймовую измерительную стойку

 R&S®ZZA-RTB2K

  1333.1711.02


Для приобретения осциллографов R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту [email protected].
Основные технические характеристики
Система вертикального отклонения
Входные каналы R&S® RTB2002
2 осциллографических 16 логических (RTB-B1)
Входные каналы R&S® RTB2004
4 осциллографических 16 логических (RTB-B1)
Полосы пропускания для аналоговых каналовR&S® RTB2002
70 МГц RTB2002 100 МГц RTB2002-B221 200 МГц RTB2002-B222 300 МГц RTB2002-B223
Полосы пропускания для аналоговых каналов R&S® RTB2004
70 МГц RTB2004 100 МГц RTB2004-B241 200 МГц RTB2004-B242 300 МГц RTB2004-B243
Максимальная входная частота для логических каналов
300 МГц
Время нарастания переходной характеристики (расчетное) R&S® RTB2002
<5 нс стандартно <3,5 нс с опц. RTB-B221 <1,75 нс с опц. RTB-B222 <1,15 нс с опц. RTB-B223
Время нарастания переходной характеристики (расчетное) R&S® RTB2004
<5 нс стандартно <3,5 нс с опц. RTB-B241 <1,75 нс с опц. RTB-B242 <1,15 нс с опц. RTB-B243
Диапазон значений коэффициента отклонения по вертикали
от 1 мВ/дел до 5 В/дел
Импеданс
аналоговые каналы: 1 МΩ+/-2%, 9 пФ +/-2 пФ логические каналы: 10 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение
аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки
от 1 нс/дел до 500 с/дел
Погрешность временной развертки
2,5x10-6
Система сбора данных
Частота дискретизации аналоговые каналы
1,25 ГВыб/с 2,5 ГВыб/с с чередованием
Частота дискретизации логические каналы
1,25 ГВыб/с
Глубина памяти
10 млн. точек на канал / 20 млн. точек с чередованием 160 млн. точек сегментированной памяти (RTB-K15)
Вертикальное разрешение
10 бит (16 бит в режиме high-resolution)
Скорость обновления
до 50’000 осциллограмм/с
Система синхронизации
Источники синхронизации
входы аналоговых каналов, входы логических каналов (опционально)
Режимы запуска
автоматический, ждущий, однократный
Виды запуска
Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line Опционально: I 2 C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Анализ осциллограмм
Автоматические измерения
до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность
Курсорные измерения
Амплитудные и временные
Математика
Сложение, вычитание, умножение, деление, БПФ
Тестирование по маске
Тестирование по критерию годен/не годен;
Дополнительные возможности
Генератор сигналов произвольной формы (R&S®RTB-B6)
Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный: 0.1 Гц – 1 МГц Шум: макс. полоса 25 МГц Произвольная форма: макс. 10 млн. выборок/с, 16 тыс.точек
Генератор тестовых последовательностей
4 бит I2C, SPI, UART and CAN/LIN
Цифровой вольтметр (DVM)
Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз
Частотомер
Измерения: частота, период Разрешение: 6 разрядов;
Дисплей
Тип
Емкостной цветной сенсорный, диагональ 10.1 дюймов
Разрешение
1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы
USB host, USB device, LAN
Габаритные размеры
(Ш×В×Г), мм 390×220×152
Масса
2,5 кг
