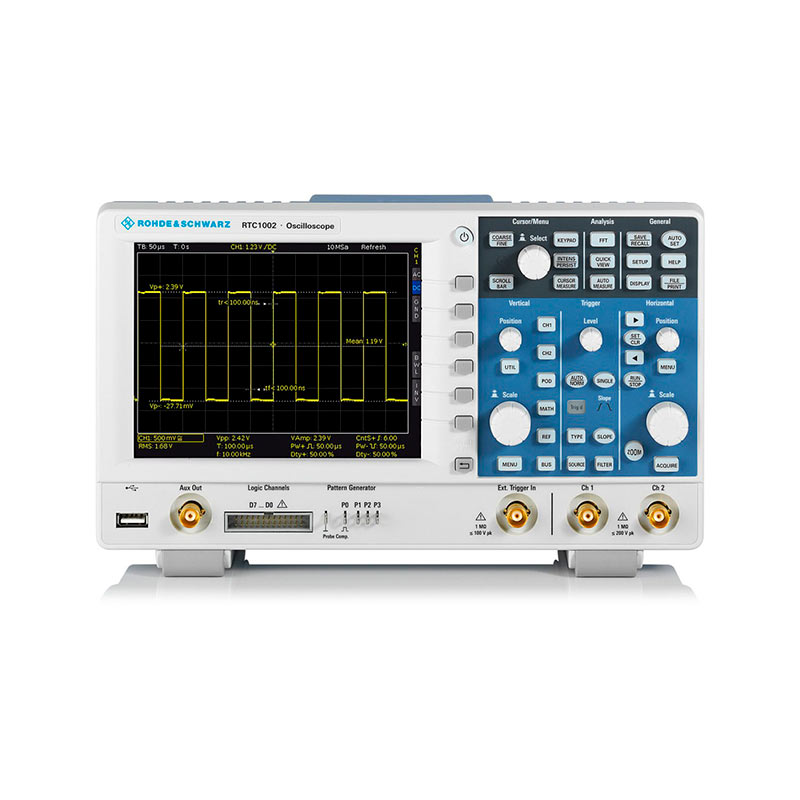

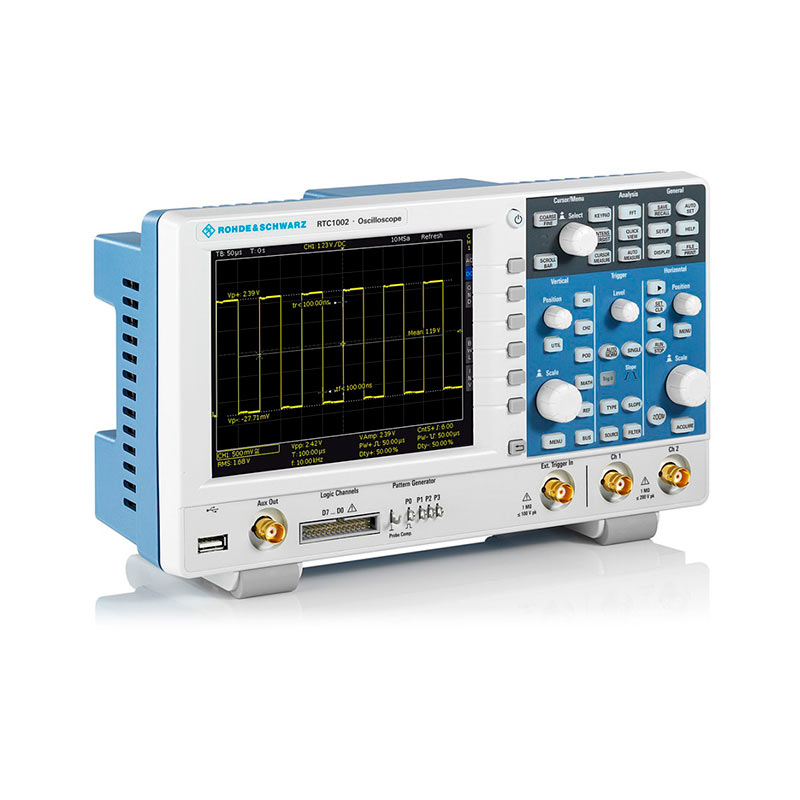

Осциллографы R&S®RTC1000, RTC1002, RTC1002-B220, RTC1002-B220, RTC1002-B222, RTC1002-B223

Большой набор функций осциллографов серии R&S®RTC1000 адресован самой широкой группе пользователей – от разработчиков электроники до инженеров по ремонту и обслуживанию и преподавателей. Современная высокопроизводительная техника в компактном конструктивном исполнении отвечает высоким требованиям сегодняшнего дня

Отправить запрос
Описание
Характеристики

Семейство R&S®RTC1000

Модель Полоса пропускания   Каналы Частота дискретизации   Память
 RTC1002  50 МГц   2                 2 х 1 ГВыборок/с или 1 х 2 ГВыборок/с         2 х 1 млн. точек или 1 х 2 млн. точек
 RTC1002-B220  70 МГц
 RTC1002-B220  100 МГц
 RTC1002-B222   200 МГц
 RTC1002-B223  300 МГц


Основные свойства

  • Множество функций в одном приборе:
    - Осциллограф;
    - Логический анализатор;
    - Анализатор протоколов;
    - Анализатор спектра;
    - Испытание на соответствие маске;
    - Генератор сигналов с полосой до 50 кГц;
    - Генератор тестовых последовательностей; y 3-разрядный вольтметр; y 5-разрядный частотомер;
    - Тестер компонентов;
  • Широкий набор автоматических измерений и математических функций;
  • Цветной VGA-дисплей диагональю 6,5 дюймов;
  • Масса 1,7 кг.


Характерные особенности

Осциллограф Обладая высокой частотой дискретизации и большой глубиной памяти, осциллографы R&S®RTC1000 превосходят любые другие приборы своего класса. Стабильность изображения обеспечивается широким выбором параметров синхронизации, как традиционных видов (по фронту/спаду, длительности импульса, по  видеосигналу и  т. д.), так и по сигналам последовательных шин, наиболее популярных в промышленности стандартов.

Логический анализатор и анализатор протоколов

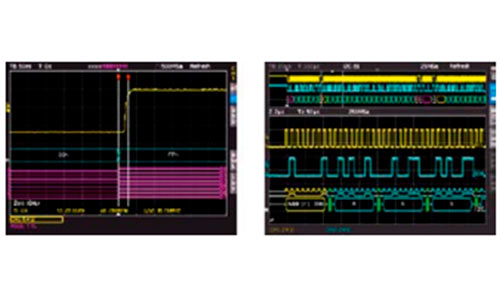

Опция RTC-B1 превращает осциллограф в  интуитивно управляемый анализатор смешанных сигналов (MSO) с 8 дополнительными цифровыми каналами. Временная корреляция аналоговых и цифровых каналов позволяет легко связать причину и следствие в сложных ситуациях при отладке схем.
анализатор смешанных сигналов R&S®RTC1000
Универсальные опции RTC-K1,-К2,-К3 обеспечивают синхронизацию и  декодирование протоколов последовательных интерфейсов I2C, SPI, UART/RS-232/-422/-485, CAN/LIN. Имеется возможность селективного захвата данных и анализа соответствующих событий и данных.

Анализатор спектра (режим частотного анализа) Трудные для  обнаружения сбои часто являются результатом взаимодействия между временными и  частотными сигналами. Стандартная функция БПФ поможет анализировать сигналы размером до 128 тыс. точек.

Генератор сигналов и цифровых последовательностей Опция RTC-B6 будет полезна для  целей обучения и  внедрения опытных образцов оборудования. Помимо стандартных форм: синусоидальных, прямоугольных, импульсных, треугольных, пилообразных, он позволяет выводить 4-битовые цифровые последовательности, включая произвольные.

Вольтметр, частотомер и тестер компонентов
Эти стандартные функции делают проще работу сервисных инженеров, предоставляя дополнительные возможности измерения сигналов и параметров компонентов, таких как резисторы, конденсаторы, катушки индуктивности, диоды, транзисторы. И поскольку изображение может рассказать больше, чем тысяча слов – можно будет сразу увидеть результат анализа ошибок.


Информация для заказа


Наименование

 Тип

 Код заказа

Цифровой осциллограф: 2 канала, полоса 50 МГц

 R&S®RTC1002

 1335.7500.02

 Принадлежности в комплекте

Пассивные пробник напряжения R&S®RT-ZP03 для каждого канала, шнур питания, адаптер BNC/banana R&S®RT-ZA11, инструкция по эксплуатации

      Опции и дополнительные принадлежности

Расширение полосы R&S®RTC1002 до 70 МГц

 R&S®RTC-B220

  1335.7300.02

Расширение полосы R&S®RTC1002 до 100 МГц

 R&S®RTC-B221

  1335.7317.02

Расширение полосы R&S®RTC1002 до 200 МГц

 R&S®RTC-B222

  1335.7275.02

Расширение полосы R&S®RTC1002 до 300 МГц

 R&S®RTC-B223

  1335.7323.02

Смешанные сигналы (MSO), 250 МГц

 R&S®RTC-B1

 1335.7281.02

Генератор сигналов произвольной формы

 R&S®RTC-B6

 1335.7298.02

Синхронизация и декодирование последовательных шин данных I2C, SPI

 R&S®RTC-K1

 1335.7230.02

 Синхронизация и декодирование последовательных шин данных UART/RS-232/-422/-485

 R&S®RTC-K2

 1335.7246.02

 Синхронизация и декодирование последовательных шин данных CAN/LIN

 R&S®RTC-K3

  1335.7252.02

 Комплект приложений, состоящий из опций: R&S®RTC-K1/ -K2/ -K3/ -B6

 R&S®RTC-PK1

 1335.7330.02

 Пассивный пробник 300 МГц/ 10 МГц, 10:1/ 1:1, 10 МΩ/ 1МΩ, 12 пФ/ 82 пФ, 400 В

 R&S®RT-ZP03

 3622.2817.02

 Пассивный пробник 500 МГц, 10:1, 10 МΩ, 10 пФ, 300 Вскз

  R&S®RT-ZP05

  3623.2927.02

Пассивный пробник 500 МГц, 10:1, 10 МΩ, 9,5 пФ, 400 Вскз

 R&S®RTM-ZP10

 1409.7708.02

 Пассивный пробник 38 МГц, 1:1, 1 МΩ, 39 пФ, 55 В

 R&S®RT-ZP1X

 1333.1370.02

 Высоковольтный пассивный пробник 250 МГц, 100:1, 100 МΩ, 6,5 пФ, 850 В

 R&S®RT-ZH03

 1333.0873.02

 Высоковольтный пассивный пробник 400 МГц, 100:1, 50 МΩ, 7,5 пФ, 1000 В

 R&S®RT-ZH10

  1409.7720.02

Высоковольтный пассивный пробник 400 МГц, 1000:1, 50 МΩ, 7,5 пФ, 1000 В

 R&S®RT-ZH11

  1409.7737.02

Токовый пробник: 20 кГц, AC/DC, 10 А/ 1000 А

 R&S®RT-ZC02

 1333.0850.02

 Токовый пробник: 100 кГц, AC/DC, 30 А

R&S®RT-ZC03

1333.0844.02

 Токовый пробник: 10 МГц, AC/DC, 150 А

 R&S®RT-ZC10

  1409.7750.02

Токовый пробник: 100 МГц, AC/DC, 30 А

 R&S®RT-ZC20

 1409.7766.02

 Токовый пробник: 120 МГц, AC/DC, 5 А

 R&S®RT-ZC30

 1409.7772.02

Источник питания для токовых пробников

 R&S®RT-ZA13

 1409.7789.02

Активный дифференциальный пробник: 100 МГц, 1000:1/ 100:1, 8 МΩ, 3,5 пФ, 1000 Вскз

 R&S®RT-ZD01

 1422.0703.02

Активный дифференциальный пробник: 200 МГц, 10:1, 1 МΩ, 3,5 пФ, 20 Вдифф

 R&S®RT-ZD02

 1333.0821.02

 Мягкая сумка для переноски

 R&S®RTC-Z3

 1333.0867.02

 Комплект для установки в 19-дюймовую измерительную стойку

 R&S®ZZA-RTC1K

 1333.0967.02



Для приобретения осциллографов R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту [email protected].
Основные технические характеристики
Система вертикального отклонения
Входные каналы
Полосы пропускания для аналоговых каналов
Полосы пропускания для аналоговых каналов
50 МГц RTC1002 70 МГц RTC1002-B220 100 МГц RTC1002-B221 200 МГц RTC1002-B222 300 МГц RTC1002-B223
Максимальная входная частота для логических каналов
300 МГц
Время нарастания переходной характеристики (расчетное)
<7 нс стандартно <5 нс с опц. RTC-B220 <3,5 нс с опц. RTC-B221 <1,75 нс с опц. RTC-B222 <1,15 нс с опц. RTC-B223
Диапазон значений коэффициента отклонения по вертикали
от 1 мВ/дел до 10 В/дел
Импеданс
аналоговые каналы: 1 МΩ+/-2%, 14 пФ +/-2 пФ логические каналы: 100 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение
аналоговые каналы: макс. 200 В (ПИК) логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки
от 1 нс/дел до 100 с/дел
Погрешность временной развертки
60x10-6 (в течение калибровочного интервала)
Система сбора данных
Частота дискретизации
аналоговые каналы 2 х 1 ГВыб/с или 1 х 2 ГВыб/с логические каналы 1 ГВыб/с
Глубина памяти
2 х 1 млн. точек или 1 х 2 млн. точек
Вертикальное разрешение
8 бит (16 бит в режиме high-resolution)
Скорость обновления
до 10’000 осциллограмм/с
Система синхронизации
Источники синхронизации
входы аналоговых каналов, входы логических каналов (опционально)
Режимы запуска
автоматический, ждущий, однократный
Виды запуска
Стандартно: edge, pulse, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p) Опционально: logic, serial bus (I2C, SPI, UART/RS-232/ RS-422/RS-485, CAN/LIN)
Анализ осциллограмм
Автоматические измерения
до 25 измерений, разбитых по категориям амплитуда/ время/ частота
Курсорные измерения
Амплитудные и временные
Математика
Сложение, вычитание, умножение, деление, БПФ
Тестирование по маске
Тестирование по критерию годен/не годен;
Дополнительные возможности
Генератор сигналов произвольной формы (R&S®RTC-B6)
Разрешение 8 бит Дискретизация 978 тыс. выборок/с Синус/прямоугольный: 0.1 Гц – 50 кГц Импульс/пилообразн./треугольн.: 0,1 Гц -10 кГц Генератор тестовых последовательностей: 4бит, I2C, SPI, UART and CAN/LIN
Цифровой вольтметр (DVM)
Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз
Частотомер
Измерения: частота, период Разрешение: 5 разрядов;
Тестер компонентов
Параметры: напряжение (Х), ток (Y) Частоты: 50 Гц, 200 Гц Выходной сигнал: 10 Впик+/-5%, 10 мА+/-10%
Дисплей
Тип
Цветной, диагональ 6,5 дюймов
Разрешение
640х480 пикселей (VGA)
Общие характеристики
Интерфейсы
USB host, USB device, LAN
Питание (сеть переменного тока)
100-240ьВ, 50-60 Гц / 100-120 В, 400 Гц
Потребляемая мощность
макс. 25 Вт
Габаритные размеры
(Ш×В×Г), мм 285×175×140
Масса
1,7 кг
