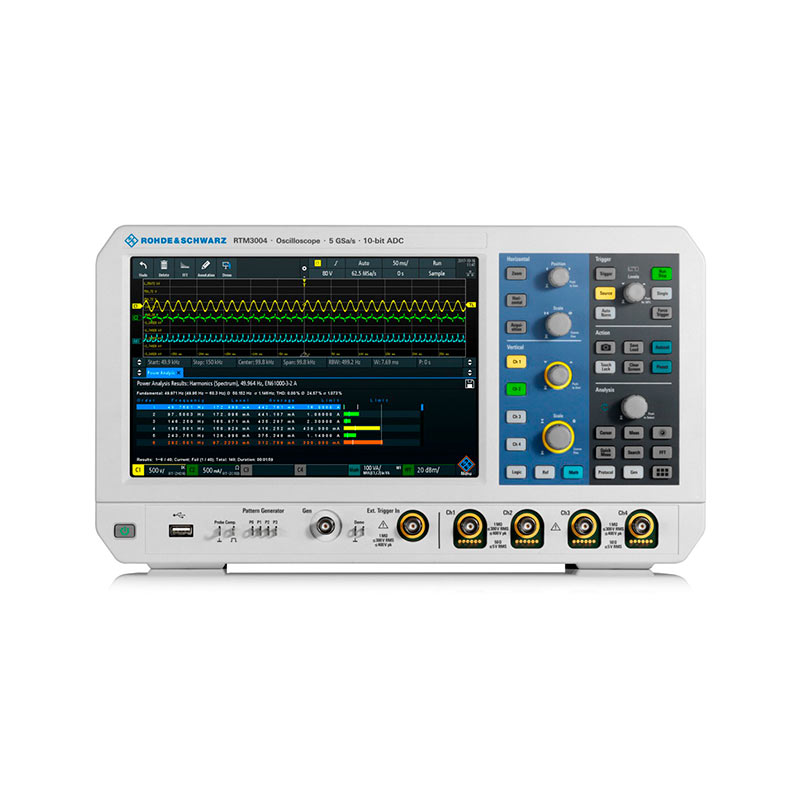

Осциллографы R&S®RTM3000 (RTM3002, RTM-B222, RTM3004,RTM-B2410)

Серия R&S®RTM3000 расширяет линейку портативных осциллографов. Большой выбор полос пропускания, высококлассная система сбора данных, сопоставимая по характеристикам с моделями высшего класса, возможности анализа сигналов в различных областях, большой сенсорный дисплей с очень простым и удобным интерфейсом пользователя – все эти свойства далеко оставят своих конкурентов позади себя.

Отправить запрос
Описание
Характеристики

Семейство R&S®RTM3000



Модель

Полоса пропускания

Каналы

Частота дискретизации

Память

RTM3002

100 МГц

2

2,5 ГВыборок/с (нормальный режим) или 5 ГВыборок/с (с чередованием)

40 млн. точек/канал или 80 млн. точек/канал (с чередованием) или до 428 млн. точек сегментированной памяти с опцией RTM-K15

RTM-B222

200 МГц

RTM-B223

350 МГц

RTM-B225

500 МГц

RTM-B2210

1 ГГц

RTM3004

100 МГц

4

RTM-B242

200 МГц

RTM-B243

350 МГц

RTM-B245

500 МГц

RTM-B2410

1 ГГц



Основные свойства


  • Расширение стандартной полосы пропускания с помощью программных опций;
  • Многосегментность применения:
  • - Временная область;
    - Частотная область;
    - Логический анализ;
    - Анализ протоколов;
    - Анализ мощности;
  • Вертикальное разрешение 10 бит;
  • Чувствительность 0,5 мВ/дел.;
  • Генератор функций с полосой до 25 МГц;
  • 4-битный генератор тестовых последовательностей;
  • 3-разрядный вольтметр;
  • 6-разрядный частотомер;
  • Емкостной сенсорный дисплей диагональю 10,1 дюймов;
  • Масса 3,3 кг.


Характерные особенности


Сделать правильный выбор среди большого разнообразия фирм и моделей, в  конечном счете, помогает простой и  удобный интерфейс пользователя. Работа на  большом 10,1-дюймовом сенсорном дисплее невероятно удобна, поскольку она аналогична общению с  планшетом или  с  мобильным телефоном. Можно не только выбирать требуемые параметры, значения и единицы измерения, но и управлять осциллограммами, перемещая их по экрану и изменяя коэффициенты отклонения во вертикали / горизонтали.

При анализе осциллограмм и, особенно, при  составлении отчетов, зачастую требуется обратить внимание на определенную область, или сделать метку. В серии R&S®RTM3000 это можно сделать непосредственно на самом дисплее.

Больше подробностей
Новая платформа с  10-битным АЦП позволяет работать с сигналами более чисто и точно при вертикальном разрешении в 4 раза выше, чем у традиционных 8-битных решений. Теперь легко рассматриваются и  замеряются детали сигнала, которые ранее было сложно увидеть.
Большая длина записи (глубина памяти) 40 млн. точек на канал (80  млн. точек при  чередовании)  – дает возможность обнаруживать аномалии и видеть больше деталей в исследуемых сигналах, поскольку она позволяет большее время поддерживать высокую частоту дискретизации.

Сократить время простоя при  сборе данных поможет опция RTM-K15 (режим истории и сегментированной памяти). В этом режиме осуществляется деление доступной памяти на более мелкие сегменты, и записывается в них не весь сигнал, а только его часть, подходящая под определенные требования (условия запуска). Пользователь может выбрать не только размер и количество сегментов, но и задать скорость их воспроизведения.

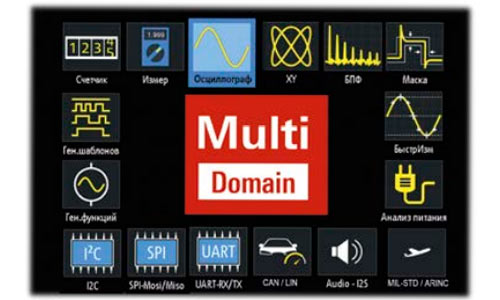

Многосегментность применения


многосегментность применения R&S®RTM3000
На рабочем месте инженера может находится большое количество разнообразного измерительного оборудования. Правильно и  целесообразно организованное рабочее место обеспечивает высокую производительность труда, но, к большому сожалению, всегда наблюдается дефицит свободного пространства, несмотря на то, что современные приборы становятся все более универсальными. Вообще, мечта любого инженера – иметь один прибор на все случаи жизни. В этой связи, роль осциллографов R&S®RTM3000 трудно переоценить, поскольку они предлагают широчайший набор встроенных средств измерений (многие из которых являются стандартными функциями) в самых разных областях применения.

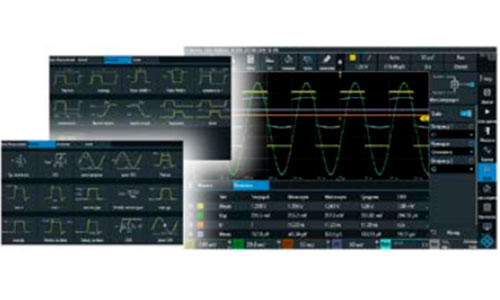

Временная область


Большой набор автоматических измерений и математической обработки значительно упрощает и ускоряет процесс анализа осциллограмм. Все измерения разбиты на определенные группы (амплитуда/время/счет). С  помощью информативных пиктограмм выбирается нужный параметр измерения. Для  оценки поведения результатов измерения во  времени, можно воспользоваться статистической обработкой.
информативные пиктограммы R&S®RTM3000
Цифровой вольтметр и частотомер (счетчик)
В дополнение к разнообразным автоматическим измерениям, в осциллографах R&S®RTM3000 можно воспользоваться стандартными функциями вольтметра и  частотомера. Несмотря на то, что в данном случае используются аналоговые каналы, на  их работу не  влияют настройки захвата и  последующая обработка полученных значений, поэтому измеренные значения будут независимыми от значений, измеренных с помощью функции автоматических измерений “AUTO MEASURE”. Области отображения можно перемещать по экрану, чтобы они не загораживали собой важную информацию. Вольтметр имеет разрядность 3 знака. Доступны измерения: DC/ AC+DC RMS/ AC RMS (для различных каналов), а 6-разрядный частотомер одновременно отображает частотные и временные параметры.

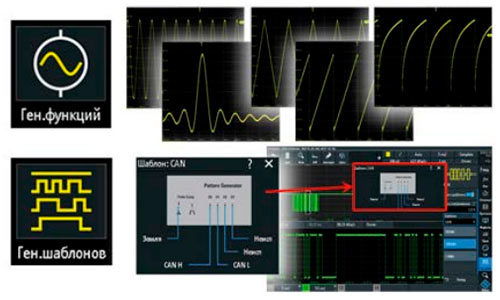

Встроенные генератор функций 25 МГц и генератор тестовых последовательностей (опция RTM-B6) Имея встроенные источники сигналов появляется возможность тестирования испытательных систем без  привлечения дополнительного оборудования. Используя встроенный набор сигналов и  тестовых последовательностей, с  которыми предположительно может (должен) работать объект измерения, можно добавлять к ним смещение, модуляции, шумы, или создавать сигналы самому, наблюдая, как реагирует на них объект измерения.


Встроенные генератор функций 25 МГц и генератор тестовых последовательностей (опция RTM-B6)

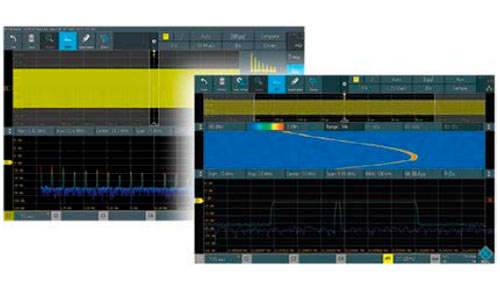

Частотная область



Анализ в  частотной области (анализ спектра) помогает в  обнаружении особых явлений сигнала, таких как  паразитные составляющие (спуры) или  искажения. В  осциллографах R&S®RTM3000 имеется несколько способов выполнения данной операции. Базовый режим  – Режим БПФ – есть даже в моделях младшего класса, и поэтому не  удивительно, что  он включен в  стандартную версию ПО  прибора. В  режиме БПФ ограничен набор настроек. Дополнительный режим анализа спектра (опция RTM-K18) имеет больше настроек, возможен анализ с одновременным отображением результатов различных статистических оценок. Различные кривые при этом отображаются разными цветами. С помощью маркеров можно дополнительно индицировать пиковые значения. А режим спектрограммы (режим водопада), с  использованием различных цветов для каждого уровня мощности, еще более даст информации об исследуемом сигнале.

базовый режим R&S®RTM3000

Логический анализ

Для более глубокой диагностики взаимодействий системного уровня в сложных встроенных системах, осциллографы R&S®RTM3000, кроме обычных аналоговых каналов, могут быть оборудованы дополнительными 16 цифровыми (логическими) каналами (опция RTM-B1), объединенными в  два логических пробника с  8 каналами каждый. Благодаря этому можно осуществлять запуск от  любых входных каналов, автоматически связывая по времени все аналоговые и цифровые сигналы.

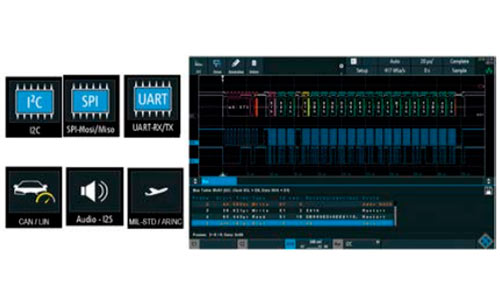

Анализ протоколов

Для осциллографов R&S®RTM3000 имеются универсальные опции, обеспечивающие синхронизацию и  декодирование для  протоколов последовательных интерфейсов, использующихся для передачи управляющих сообщений между интегральными схемами. Имеется возможность селективного захвата данных и анализа соответствующих событий и данных. Благодаря аппаратной реализации обеспечивается плавная работа и высокая частота обновления даже для длительных выборок. Это дает преимущество, например, при  захвате многопакетных сигналов последовательных шин.

анализ протоколов ы R&S®RTM3000

Анализ мощности


Опция RTM-К31, в  комбинации с  соответствующими пробниками напряжения и  тока, позволяют быстро измерять и  анализировать основные критически важные параметры устройств в области силовой электроники.
  • Оценка качества энергоснабжения (пусковой ток, гармоники);
  • Анализ потребляемой мощности;
  • Анализ пульсаций на выходе устройства;
  • Анализ спектра выходной мощности;
  • Анализ переходных процессов;
  • Анализ переключающих/коммутирующих устройств;
  • Анализ модуляций – анализ импульсных сигналов.
Очень простой и  удобный пользовательский интерфейс, в несколько шагов, подскажет последовательность необходимых настроек с указанием размещения пробников в требуемых контрольных точках.

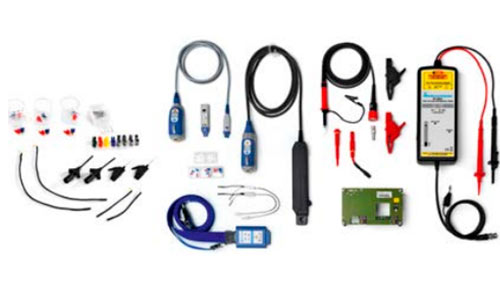

Пробники и принадлежности

Точность измерения и безопасность пользователя зависят от используемых пробников и принадлежностей. Компания Rohde& Schwarz предлагает широкую линейку пробников для  решения любых измерительных задач, в  том числе и  для шин электропитания, позволяющие обнаруживать даже самые слабые или  редко возникающие искажения сигналов. А большой выбор принадлежностей для хранения и транспортировки гарантируют полную защиту и легкость переноски прибора.

Пробники и принадлежности

Информация для заказа


Наименование

Тип

Код заказа

Цифровой осциллограф: 2 канала, полоса 100 МГц

R&S®RTM3002

1335.8794.02

Цифровой осциллограф: 4 канала, полоса 100 МГц

R&S®RTM3004

1335.8794.04

Принадлежности в комплекте

Пассивные пробник напряжения 500 МГц для каждого канала, шнур питания

Опции и дополнительные принадлежности

Расширение полосы R&S®RTM3002 до 200 МГц

R&S®RTM-B222

1335.9003.02

Расширение полосы R&S®RTM3002 до 350 МГц

R&S®RTM-B223

1335.9010.02

Расширение полосы R&S®RTM3002 до 500 МГц

R&S®RTM-B225

1335.9026.02

Расширение полосы R&S®RTM3002 до 1 ГГц

R&S®RTM-B2210

1335.9032.02

Расширение полосы R&S®RTM3004 до 200 МГц

R&S®RTM-B242

1335.9049.02

Расширение полосы R&S®RTM3004 до 350 МГц

R&S®RTM-B243

1335.9055.02

Расширение полосы R&S®RTM3004 до 500 МГц

R&S®RTM-B245

1335.9061.02

Расширение полосы R&S®RTM3004 до 1 ГГц

R&S®RTM-B2410

1335.9078.02

Смешанные сигналы (MSO), 400 МГц

R&S®RTM-B1

1335.8988.02

Генератор сигналов произвольной формы и тестовых последовательностей

R&S®RTM-B6

1335.8994.02

Синхронизация и декодирование последовательных шин данных

I2C, SPI

R&S®RTM-K1

1335.8807.02

UART/RS-232/-422/-485

R&S®RTM-K2

1335.8813.02

CAN/LIN

R&S®RTM-K3

1335.8820.02

Audio (I2S, LJ, RJ, TDM)

R&S®RTM-K5

1335.8842.02

MIL-STD-1553

R&S®RTM-K6

1335.8859.02

ARINC 429

R&S®RTM-K7

1335.8865.02

Режим истории и сегментированная память

R&S®RTM-K15

1335.8907.02

Анализ спектра и спектрограмма

R&S®RTM-K18

1335.8913.02

Анализ мощности

R&S®RTM-K31

1335.8920.02

Построение диаграммы Боде

R&S®RTM-K36

1335.9178.02

Комплект приложений, состоящий из опций: R&S®RTM-K1,K2,K3,K6,K7,K15,K18,K31,B6

R&S®RTM-PK1

1335.8942.02

Пассивный пробник 500 МГц, 10:1, 10 МΩ, 10 пФ, 300 Вскз, 5 мм

R&S®RT-ZP05S

1333.2401.02

Пассивный пробник 500 МГц, 10:1, 10 МΩ, 9,5 пФ, 400 Вскз, 2,5 мм

R&S®RT-ZP10

1409.7550.00

Пассивный пробник 38 МГц, 1:1, 1 МΩ, 39 пФ, 55 В

R&S®RT-ZP1X

1333.1370.02

Высоковольтный пассивный пробник 250 МГц, 100:1, 100 МΩ, 6,5 пФ, 850 В

R&S®RT-ZH03

1333.0873.02

Высоковольтный пассивный пробник 400 МГц, 100:1, 50 МΩ, 7,5 пФ, 1000 В

R&S®RT-ZH10

1409.7720.02

Высоковольтный пассивный пробник 400 МГц, 1000:1, 50 МΩ, 7,5 пФ, 1000 В

R&S®RT-ZH11

1409.7737.02

Токовый пробник: 20 кГц, AC/DC, 10 А/ 1000 А

R&S®RT-ZC02

1333.0850.02

Токовый пробник: 100 кГц, AC/DC, 30 А

R&S®RT-ZC03

1333.0844.02

Токовый пробник: 10 МГц, AC/DC, 150 А, BNC/R&S

R&S®RT-ZC10/B

1409.xxxx.xx

Токовый пробник: 50 МГц, AC/DC, 30 А, инт.R&S

R&S®RT-ZC15B

1409.8227.02

Токовый пробник: 100 МГц, AC/DC, 30 А, BNC/R&S

R&S®RT-ZC20/B

1409.xxxx/xx

Токовый пробник: 120 МГц, AC/DC, 5 А

R&S®RT-ZC30

1409.7772.02

Источник питания для токовых пробников с инт. BNC

R&S®RT-ZA13

1409.7789.02

Активный широкополосный несимметричный: 1 ГГц, 10:1, 1 МΩ, 0,9 пФ, 8 В, инт. BNC/R&S

RT-ZS10L/E

xxxx

Активный широкополосный несимметричный: 1,5 ГГц, 10:1, 1 МΩ, 0,8 пФ, 8 В, инт. R&S, микро кнопка

RT-ZS20

1410.3502.02

Активный широкополосный дифференциальный: 1 ГГц, 10:1, 1 МΩ, 0,6 пФ, 5 В, инт. R&S, микро кнопка

RT-ZD10

1410.4715.02

Активный широкополосный дифференциальный: 1,5ГГц, 10:1, 1 МΩ, 0,6 пФ, 5 В, инт. R&S, микро кнопка

RT-ZD20

1410.4409.02

Активный дифференциальный пробник: 25 МГц, 10:1/ 100:1, 4 МΩ, 2,5 пФ, 700 Вскз CAT III

R&S®RT-ZD002

1337.9800.02

Активный дифференциальный пробник: 25 МГц, 20:1/ 200:1, 4 МΩ, 2,5 пФ, 1400 Вскз CAT II I

R&S®RT-ZD003

1337.9700.02

Активный дифференциальный пробник: 100 МГц, 1000:1/ 100:1, 8 МΩ, 3,5 пФ, 1000 Вскз

R&S®RT-ZD01

1422.0703.02

Активный дифференциальный пробник: 200 МГц, 10:1, 1 МΩ, 3,5 пФ, 20 Вдифф.

R&S®RT-ZD02

1333.0821.02

Активный дифференциальный пробник: 800 МГц, 10:1, 200 кΩ, 3,5 пФ, 15 Вдифф.

R&S®RT-ZD08

1333.0838.02

Крышка передней панели

R&S®RTB-Z1

1333.1728.02

Мягкая сумка для переноски

R&S®RTB-Z3

1333.1734.02

Жёсткий кейс для хранения и перевозки

R&S®RTB-Z4

1335.9290.02

Комплект для установки в 19-дюймовую измерительную стойку

R&S®ZZA-RTB2K

1333.1728.02




Для приобретения осциллографов R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту [email protected].
Основные технические характеристики
Система вертикального отклонения
R&S® RTM3002 Входные каналы
2 осциллографических 16 логических (RTM-B1)
R&S® RTM3004 Входные каналы
4 осциллографических 16 логических (RTM-B1)
R&S® RTM3002 Полосы пропускания для аналоговых каналов
100 МГц RTM3002 200 МГц RTM3002-B222 350 МГц RTM3002-B223 500 МГц RTM3002-B225 1 ГГц RTM3002-B2210
R&S® RTM3004 Полосы пропускания для аналоговых каналов
100 МГц RTM3004 200 МГц RTM3004-B242 350 МГц RTM3004-B243 500 МГц RTM3004-B245 1 ГГц RTM3004-B2410
Максимальная входная частота для логических каналов
400 МГц
R&S® RTM3002 Время нарастания переходной характеристики (расчетное)
<3,5 нс стандартно <1,75 нс с опцией -B222 <1 нс с опцией -B223 <700 пс с опцией -B225 <350 пс с опцией -B2210
R&S® RTM3004 Время нарастания переходной характеристики (расчетное)
<3,5 нс стандартно <1,75 нс с опцией -B242 <1 нс с опцией -B243 <700 пс с опцией -B245 <350 пс с опцией -B2410
Диапазон значений коэффициента отклонения по вертикали
на 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел
Импеданс
аналоговые каналы: 50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФ логические каналы: 100 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение
аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК) логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения Диапазон временной развертки от 0,5 н
Диапазон временной развертки
от 0,5 нс/дел до 500 с/дел
Погрешность временной развертки
2,5x10-6 после калибровки, 3,5x10-6 в течение калибровочного интервала
Система сбора данных
Частота дискретизации аналоговые каналы
2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием)
Частота дискретизации логические каналы
2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник)
Глубина памяти
40 млн. точек на канал / 80 млн. точек с чередованием до 428 млн. точек сегментированной памяти (RTB-K15)
Вертикальное разрешение
10 бит (16 бит в режиме high-resolution)
Скорость обновления
до 64’000 осциллограмм/с
Система синхронизации
Источники синхронизации
аналоговые каналы, логические каналы (опционально)
Режимы запуска
автоматический, ждущий, однократный
Виды запуска
Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/ RS-422/RS-485, CAN/LIN
Анализ осциллограмм
Автоматические измерения
до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика
Курсорные измерения
Вертикальные, горизонтальные, V-marker
Математика
17 базовых фунций, БПФ
Тестирование по маске
Тестирование по критерию годен/не годен;
Дополнительные возможности
(опция RTM-B6) Генератор сигналов произвольной формы и 4-бит Генератор тестовых последовательностей
Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный/sinc/exp: 0.1 Гц – 1 МГц Шум: макс. полоса 25 МГц Произвольная форма: макс. 10 млн. выб./с, 32 тыс. точек Типы модуля
Цифровой вольтметр (DVM) И
Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз
Частотомер
Измерения: частота, период, Разрешение: 6 разрядов;
Дисплей
Тип
Емкостной цветной сенсорный, диагональ 10.1 дюймов
Разрешение
1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы
USB host, USB device, LAN
Габаритные размеры
(Ш×В×Г), мм 390×220×152
Масса
3,3 кг
