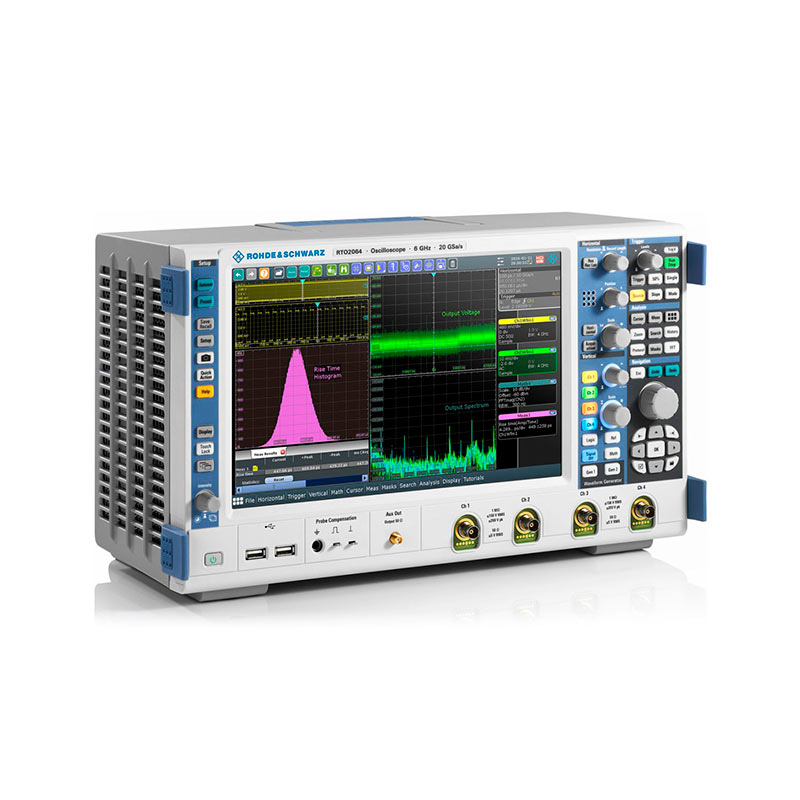

Осциллографы R&S®RTO2000 (RTO 2064, RTO 2044, RTO 2034, RTO 2024, RTO 2012, RTO 2004)

Измерительное оборудование высокого класса всегда пользовалось особенным спросом, поскольку в процессе исследований оно позволяет охватить максимально (или оптимально) возможное число значимых параметров изучаемой реальности. Цифровые осциллографы серии R&S®RTO2000 разрабатывались с  тем расчётом, чтобы максимально упростить работу пользователя, и сделать ее более эффективной. Высокие потребительские свойства данной серии получены в результате сочетания большого объема памяти, сенсорного экрана высокого разрешения с новыми принципами управления и первоклассной способности регистрации сигналов, делая самые незначительные отличия при сборах данных очевидными, позволяя обнаруживать ошибки, о которых заранее ничего неизвестно.
Отправить запрос
Описание
Характеристики

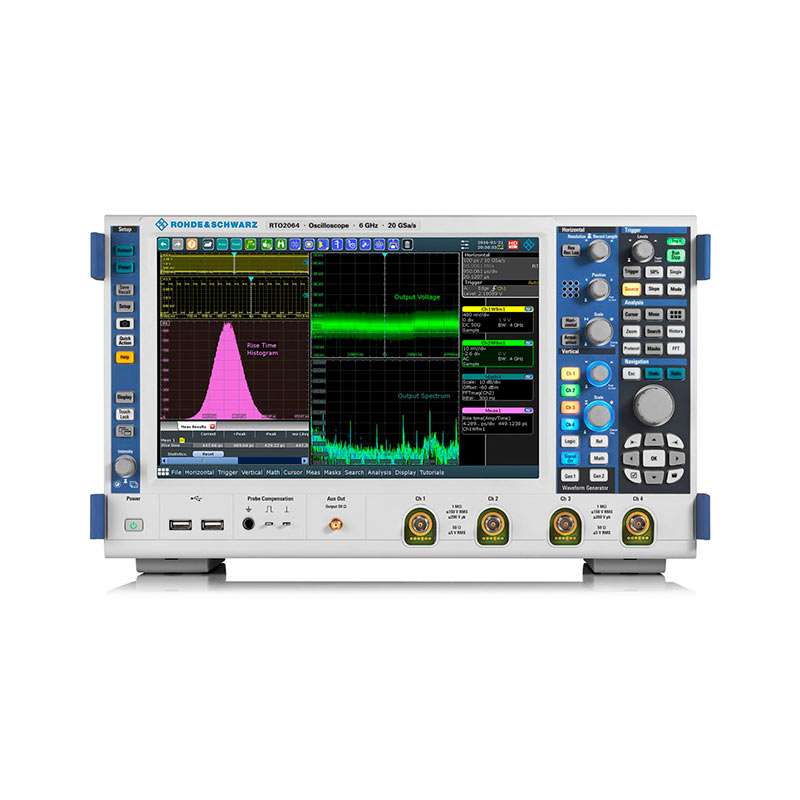

Семейство R&S®RTO2000


Модель

Полоса пропускания

Каналы

Частота дискретизации

Память

R&S®RTO 2064

6 ГГц

4

Макс. 20 ГВыб/канал

Стандартно 50 млн. точек Опционально до 2 млрд. точек

R&S®RTO 2044

4 ГГц

4

R&S®RTO 2034

3 ГГц*

4

Макс. 10 ГВыб/канал

R&S®RTO 2032

2

R&S®RTO 2024

2 ГГц*

4

R&S®RTO 2022

2

R&S®RTO 2014

1 ГГц

4

R&S®RTO 2012

2

R&S®RTO 2004

600 МГц*

4

R&S®RTO 2002

2



Основные свойства


  • Первая в мире зональная функция запуска с возможностью графического разделения событий во временной и частотной областях;
  • Разрешение по вертикали 16 бит (режим HD);
  • Высокая чувствительность до 500 мкВ/дел.;
  • Регистрация редких и нестабильных ошибок за счет высокой скорости сбора данных – более 1млн. осциллограмм/с.
  • Большой выбор программных приложений для анализа сигналов и проверки их на соответствие различным интерфейсам и стандартам передачи данных;
  • Генератор сигналов произвольной формы до 100 МГц;
  • Обновленный пользовательский интерфейс;
  • Большой дисплей диагональю 12,1 дюймов с новыми возможностями сенсорного управления.


Характерные особенности


Полностью переосмысленный пользовательский интерфейс.
Преимущества сенсорного экрана очевидны. Мы настолько уже привыкли к ним, что порой даже не обращаем внимания, что  различные действия осуществляем, нажимая на  экран, а  не на  клавиши. Приборы, по  способу управления, все больше становятся похожими на  смартфоны и планшеты. В моделях R&S®RTO2000, по сравнению с предыдущими сериями, возможности сенсорного управления значительно расширены.
Сенсорная системам с  графической оконной оболочкой очень удобна в  обращении, обеспечивая простоту работы с  любым приложением даже для  неопытного пользователя, значительно уменьшая вероятность ошибки. Полупрозрачные диалоговые окна обеспечивают возможность контроля всего процесса измерения, видеть путь прохождения и процесс обработки сигналов, что упрощает настройку измерения.

Высокая точность измерений
При разработке серии R&S®RTO2000, для  достижения наилучших характеристик, были учтены все аспекты  – от  симметричных BNC-совместимых входов до  высокоточных АЦП и входных каскадов со сверхнизким уровнем шума. Компания Rohde & Schwarz разработала единый АЦП, одноядерная архитектура кристалла которого, минимизирует искажение сигнала и  обеспечивает свыше 7  бит эффективной разрядности (ENOB) во  всем диапазоне сигнала. А  высококачественная конструкция защитного экрана входных каскадов, в свою очередь, обеспечивает надежную развязку между каналами >60  дБ, предотвращая перекрестные помехи.

Инновационная система запуска.

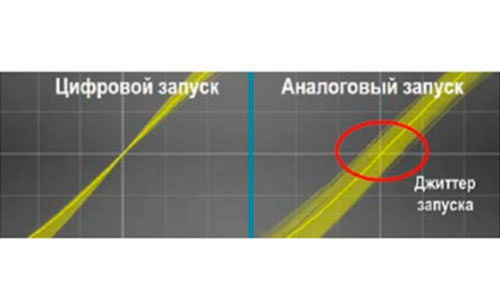

В осциллографах серии R&S®RTO2000 применяется полностью цифровая система запуска, имеющая один общий тракт с системой сбора данных. Впервые в мире система была использована в моделях предыдущей серии R&S®RTO1000. Данный алгоритм обработки точно привязывает момент запуска к измеряемому сигналу, обеспечивая получение более точных результатов измерений. Результатом использования цифровой системы является очень малый джиттер запуска. При использовании опционального термостатированного кварцевого генератора (OCXO) RTO-B4 временная стабильность может быть улучшена до  +/- 0,02*10-6, обеспечивая исключительную точность измерений.
инновационная система запуска R&S®RTO2000

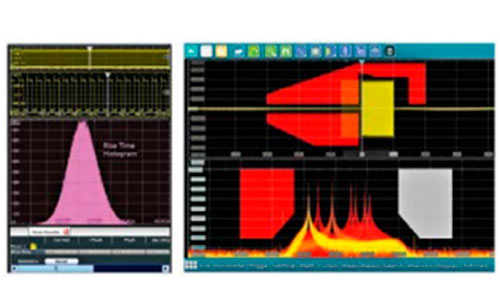

Еще одним новшеством выступает функция зонального запуска (опция RTO-K19)  – графическое разделение событий во  временной и  частотной областях. Событие запуска происходит при  пересечении или  не  пересечении исследуемым сигналом заданной зоны. Пользователи могут задать до восьми зон любой формы. Зоны могут логически объединяться по нескольким каналам или с помощью математических функций.

Оптимизация чувствительности запуска Обычно, при настройке условий запуска, приходится искать компромисс. С одной стороны, при работе с зашумленными сигналами – нужна система шумоподавления, чтобы избавляться от нежелательных событий запуска в  окрестности уровня запуска. С другой стороны, при работе с сигналами малой амплитуды – нужно иметь очень хорошую чувствительность. В осциллографах серии R&S®RTO2000 подавление шума осуществляется с помощью настройки гистерезиса. Для каждого канала может быть выбран ручной или автоматический режим гистерезиса с установкой значений в абсолютных или в относительных единицах.

Быстрое обнаружение случайных и редких событий

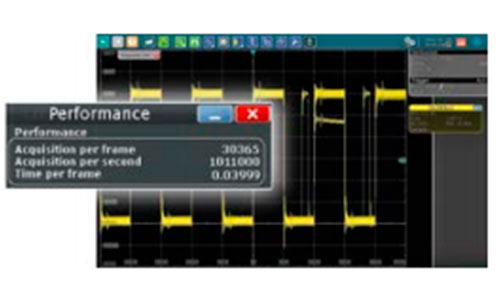

В осциллографах R&S®RTO2000 за счет применения специальной ИС, применяющей интенсивную параллельную обработку, для  достижения высокой скорости сбора данных даже при  длительной регистрации. Благодаря этому, они способны регистрировать, анализировать и отображать более 1 млн. осциллограмм/секунду. В результате эти приборы находят ошибки значительно быстрее и надежнее.
быстрое обнаружение случайных и редких событий R&S®RTO2000
Еще больше уменьшить вероятность пропустить случайные и  редкие события поможет режим “Ultra Segmentation”, где очень быстрый захват нескольких выборок и время простоя между циклами сбора данных практически отсутствует (менее чем 300 нс). Обработка и отображение данных происходит уже после захвата всей серии выборок. По своему желанию можно устанавливать не  только количество этих выборок, но и скорость воспроизведения записанных осциллограмм.

Больше подробностей сигнала с 16-битным разрешением
При проведении ряда измерений стоит задача измерять значения в большом динамическом диапазоне, и в то же время нужна возможность оценить малые изменения напряжения. В  таких случаях, как  правило, разрешения 8  бит недостаточно. Для увеличения разрешения можно воспользоваться специальным режимом, позволяющим проводить измерения с  разрешением по  вертикали до  16  бит, обеспечивая 256-кратное улучшение разрешения. Это достигается благодаря пропусканию сигнала на выходе АЦП через цифровой НЧ-фильтр с изменяемой полосой.

Повышение разрешения приводит к увеличению чёткости отображаемой осциллограммы – становятся видны такие подробности сигнала, которые в противном случае были бы  замаскированы шумом. Кроме того, в этом режиме увеличивается чувствительность с 1 мВ/дел. до 500 мкВ/дел., благодаря чему становится возможным запуск по самым незначительным выбросам сигнала.

Многофункциональный измерительный комплекс
За последние пару десятков лет осциллограф, из прибора для  наблюдения временных зависимостей сигналов, постепенно превратился в  многофункциональный цифровой измерительный комплекс, обеспечивая интегрированный анализ сразу в нескольких областях:

  • Аналоговые сигналы;
  • Цифровые сигналы;
  • Последовательные протоколы;
  • Частотная область.

Осциллографы серии R&S®RTO2000 выгодно отличаются от  своих конкурентов не  только большим числом автоматических измерений (более 90), но  и  высокой скоростью их выполнения.

Аналоговые сигналы


Анализ целостности сигналов.
Наличие достаточных качественных характеристик электрического сигнала, для  безошибочной передачи данных, определяется термином  – целостность сигнала, а  работа инженера, по выявлению тех самых эффектов, приводящих к  искажению сигнала, является первостепенной задачей. Анализ оценки поведения сигнала может быть выполнен:

  • C использованием долговременных измерений для анализа медленно развивающихся вариаций;
  • С применением статистической обработки для выявления закономерностей – когда необходимо получить данные, говорящие о внутренней неоднородности сигнала;
  • С использованием гистограмм: горизонтальных (временных/частотных) или вертикальных (амплитудных) для построения распределения плотности данных;
  • Тестирование на соответствие маске – тест на соответствие предельным значениям для автоматического поиска сигналов, форма которых отклоняется от нормы.
анализ оценки поведения сигнала R&S®RTO2000
Генератор функций
Наличие встроенного источника сигнала устраняет потребность во внешнем оборудовании. Опция RTO-B6 заключает в себе 2-канальный генератор сигналов до 100 МГц и 8-битный генератор тестовых последовательностей, и  может использоваться как  генератор шаблонов, функций, модулирующих сигналов или для воспроизведения сигналов, захваченных на осциллографе.

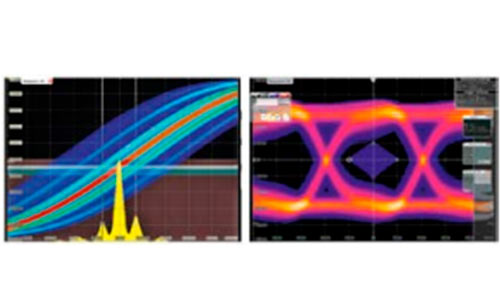

 Анализ джиттера
С ростом использования цифровой обработки наблюдается тенденция увеличения скорости передачи данных и  тактовой частоты, но  при этом, уменьшаются допустимые временные искажения сигналов. В данном случае джиттер выступает существенным ограничением, требующим отдельного анализа и оценки параметров. Грубую оценку джиттера можно произвести, применив функцию тестирования по  маске совместно с использованием гистограммы. Оснащение же осциллографов опцией RTO-K12 позволит производить более глубокие измерения джиттера, например: джиттер периода/частоты, меж тактовый джиттер, искажение временного интервала (TIE), единичный интервал (UI), скорость передачи данных и т.д., давая возможность понять источники джиттера и  каков их вклад в  суммарный джиттер. Качество цифровых сигналов также определяетглазковая диаграмма, наилучший способ получения которой, основан на функции восстановления тактовых сигналов (CDR). В опции RTO-K12 тактовый импульс извлекается программным путем (Software-CDR), используя постобработку захваченных данных. Аппаратную схему восстановления в реальном времени активирует опция RTO-K13.
анализ джиттера
Анализ сигналов с квадратурной модуляцией
При использовании опции R&S RTO-K11 (Программный I/Q-интерфейс) осциллограф производит захват входных сигналов, а на выходе выдает I/Q-данные, с заданной пользователем частотой дискретизации, для  дальнейшего анализа их в  других программных пакетах, например, в  “MATLAB”, или  в  специальных ПО  для анализа I/Q-данных на  внешних компьютерах: R&S VSE – Vector Signal Explorer (ПО для векторного анализа сигналов), R&S FS-K96 (ПО векторного анализа сигналов OFDM) или FS-K10x (ПО для анализа сигналов LTE).

I/Q-интерфейс обладает следующими преимуществами:
  • Широкая полоса частот захвата сигнала, вплоть до 4 ГГц – полезно для таких областей применения, как широкополосные радиолокаторы, импульсные ВЧ-сигналы, спутниковые сигналы и связь со скачкообразной перестройкой частоты.
  • Многоканальность измерения (до 4-х каналов) – для измерений сигналов LTE MIMO.
  • Захват длинных последовательностей I/Q-данных – в условиях ограниченного размера памяти выборки.
Записанные I/Q-данные можно: вручную сохранить на жесткий диск или  USB-носитель; либо извлечь, используя удаленный доступ; либо возможно прямое подключение и  использование данных по локальной сети. Помимо записи I/Q-данных, данная опция также предоставляет тип запуска NFC – специальный запуск для анализа радиосвязи ближнего радиуса действия (Near Field Communication).

Цифровые сигналы


Возможности логического анализа
Опция смешанных сигналов RTO-B1 (MSO) добавляет к обычным функциямосциллографа функциюлогического анализатора (16 цифровых/логических каналов). Используя режим MSO, можно анализировать и отлаживать встроенные системы с сигналами смешанного типа, в которых одновременно используются аналоговые и коррелированные цифровые сигналы.

Последовательные протоколы
Целый набор программных приложений исключает необходимость в ручной настройке запуска и декодировании трафика последовательных шин. Пользователь может устанавливать запуск по  различным событиям, типичным для  выбранного протокола. Функции декодирования позволяют быстро выделять состав данных, а также, соотносить по времени команды интерфейса с другими сигналами цепи, легко выявлять критические состояния и быстро определять ошибки проектирования системы. В дополнение к  этому, осциллографы серии R&S®RTO2000 помогут пользователям контролировать точное соответствие своих продуктов техническим требованиям стандартов передачи данных. Помимо определенных опций (см. информацию для заказа), для проведения испытаний, дополнительно потребуется приложение R&S®ScopeSuite, которое выполняется на  осциллографе или  на  отдельном ПК. Конфигурируемый протокол испытания позволяет документировать измерения в отчет о проведенномиспытании, включая числовые данные или снимки экранов.

Частотная область
Спектральный анализ на основе БПФ имеет аппаратное ускорение, а значит, и высокое быстродействие, что создает на экране впечатление спектра, снимаемого в режиме реального времени. Режим послесвечения позволяет легко сделать видимыми быстрые изменения сигнала, случайные сигналы, помехи и слабые наложенные сигналы. Настройка параметров аналогична настройкам обычного анализатора спектра  – просто вводятся стандартные параметры: центральная частота, полоса обзора и полоса разрешения.

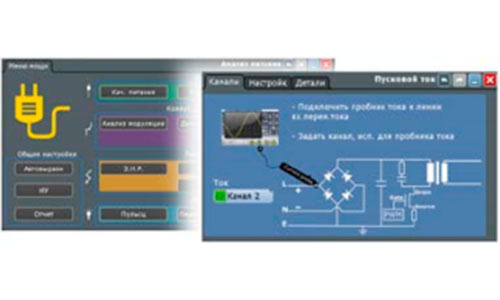

Анализ параметров электропитания
Опция RTO-К31, в комбинации с соответствующими пробниками напряжения и тока, позволяет быстро измерять и  анализировать основные критически важные параметры устройств в  области силовой электроники, обеспечивая глубокое проникновение в детали сигнала для понимания функционирования цепей управления и обратной связи, и их отклика на критические события.
анализ параметров электропитания
Анализ электромагнитных полей
В комбинации с  набором пробников ближнего поля R&S®HZ-15 разработчики смогут решить задачу оперативного и  точного обнаружения и  устранения источников нежелательного излучения. Большой динамический диапазон и высокая чувствительность по входу гарантируют возможность анализа даже очень слабого излучения


Информация для заказа


Наименование

Тип

Код заказа

Цифровой осциллограф, 600 МГц, 2 канала

R&S®RTO2002

1329.7002.02

Цифровой осциллограф, 600 МГц, 4 канала

R&S®RTO2004

1329.7002.04

Цифровой осциллограф, 1 ГГц, 2 канала

R&S®RTO2012

1329.7002.12

Цифровой осциллограф, 1 ГГц, 4 канала

R&S®RTO2014

1329.7002.14

Цифровой осциллограф, 2 ГГц, 2 канала

R&S®RTO2022

1329.7002.22

Цифровой осциллограф, 2 ГГц, 4 канала

R&S®RTO2024

1329.7002.24

Цифровой осциллограф, 3 ГГц, 2 канала

R&S®RTO2032

1329.7002.34

Цифровой осциллограф, 3 ГГц, 4 канала

R&S®RTO2034

1329.7002.34

Цифровой осциллограф, 4 ГГц, 4 канала

R&S®RTO2044

1329.7002.44

Цифровой осциллограф, 6 ГГц, 4 канала

R&S®RTO2064

1329.7002.64

Аппаратные опции

Смешанные сигналы (Логический анализатор), 400 МГц

R&S®RTO-B1

1304.9901.03

Термостатированный генератор OCXO, 10 МГц

R&S®RTO-B4

1304.8305.02

Генератор сигналов произвольной формы

R&S®RTO-B6

1329.7054.02

Дифференциальный источник импульсов 16 ГГц

R&S®RTO-B7

1333.2030.02

Интерфейс GPIB

R&S®RTO-B10

1304.8311.03

Дополнительный съемный жесткий диск >240 Гбайт(ном.)

R&S®RTO-B19

1329.7048.02

Модернизация памяти

100 млн. точек на канал

R&S®RTO-B101

1329.7060.02

200 млн. точек на канал

R&S®RTO-B102

1329.7077.02

400 млн. точек на канал

R&S®RTO-B104

1329.7083.02

1 млрд. точек на канал,

R&S®RTO-B110

1329.7090.02

2-х канальные модели/ 4-х канальные модели

R&S®RTO-B110

1329.7090.04

Расширение полосы пропускания осциллографа

RTO2002/4 до 1 ГГц

R&S®RTO-B201

1329.7102.02

RTO2002/4 до 2 ГГц

R&S®RTO-B202

1329.7119.02

RTO2002/4 до 3 ГГц

R&S®RTO-B203

1329.7125.02

RTO2004 до 4 ГГц

R&S®RTO-B204

1329.7131.02

RTO2004 до 6 ГГц

R&S®RTO-B206

1329.7148.02

RTO2012/4 до 2 ГГц

R&S®RTO-B212

1329.7154.02

RTO2012/4 до 3 ГГц

R&S®RTO-B213

1329.7160.02

RTO2014 до 4 ГГц

R&S®RTO-B214

1329.7177.02

RTO2014 до 6 ГГц

R&S®RTO-B216

1329.7183.02

RTO2022/4 до 3 ГГц

R&S®RTO-B223

1329.7190.02

RTO2022/4 до 4 ГГц

R&S®RTO-B224

1329.7202.02

RTO2034 до 4 ГГц

R&S®RTO-B234

1329.7225.02

RTO2034 до 6 ГГц

R&S®RTO-B236

1329.7231.02

RTO2044 до 6 ГГц

R&S®RTO-B246

1329.7248.02

Программные опции

Синхронизация и декодирование последовательных интерфейсов

Декодирование I2C/SP

R&S®RTO-K1

1329.7260.02

Декодирование UART/RS-232/RS-422/RS-485

R&S®RTO-K2

1329.7277.02

Синхронизация и декодирование CAN/LIN

R&S®RTO-K3

1329.7283.02

Синхронизация и декодирование FlexRa

R&S®RTO-K4

1329.7290.02

Синхронизация и декодирование I 2 S

R&S®RTO-K5

1329.7302.02

Синхронизация и декодирование MIL-STD-1553

R&S®RTO-K6

1329.7319.02

Синхронизация и декодирование ARINC 429

R&S®RTO-K7

1329.7325.02

Декодирование Ethernet

R&S®RTO-K8

1329.7331.02

Синхронизация и декодирование CAN-FD

R&S®RTO-K9

1329.7348.02

Синхронизация и декодирование SENT

R&S®RTO-K10

1329.7354.02

Синхронизация и декодирование MIPI RFFE

R&S®RTO-K40

1329.7519.02

Синхронизация и декодирование MIPI D-PHY

R&S®RTO-K42

1329.7525.02

Синхронизация и декодирование MIPI M-PHY

R&S®RTO-K44

1333.0267.02

Синхронизация и декодирование Manchester и NRZ

R&S®RTO-K50

1329.7531.02

Декодирование 8b10b

R&S®RTO-K52

1329.7548.02

Синхронизация и декодирование MDIO

R&S®RTO-K55

1329.7554.02

Запуск и декодирование 100BASE-T1

RTO-K57

1333.0596.02

Синхронизация и декодирование USB 1.0/1.1/2.0/HSIC

R&S®RTO-K60

1329.7560.02

Запуск и декодирование USB 3.1/USB PD/USB-SSIC

RTO-K61/K63/ K64

132x.xxxx.xx

Синхронизация и декодирование Space Wire

R&S®RTO-K65

1326.2868.02

Запуск и декодирование PCIe 1.1/2.0

RTO-K72

1326.3741.02

Синхронизация и декодирование CXPI

R&S®RTO-K76

1326.3170.02

Испытания на соответствие стандартам

Испытания на соответствие стандартам

R&S®RTO-K21

1329.7454.02

Испытания на соответствие Ethernet

R&S®RTO-K22

1329.7460.02

Испытания на соответствие Ethernet 10G

R&S®RTO-K23

1329.7477.02

Испытания на соответствие BroadR-Reach®

R&S®RTO-K24

1329.7483.02

Испытания на соответствие Ethernet 2.5G/5G-BASE-T

R&S®RTO-K25

1333.0496.02

Испытания на соответствие MIPI-D-PHY

R&S®RTO-K26

1329.7490.02

Испытания на соответствие стандартам PCIe 1.1/2.0/1000BASET1/10BASE-T1

RTO-K81/K87/ K89

13xx.xxxx.xx

Испытания на соответствие Energy-Efficient Ethernet 10M/100M/1G-BASE-T

R&S®RTO-K86

1333.1992.02

Испытания на соответствие стандартам DDR3/DDR3L/LPDDR3

RTO-K91

1337.8891.02

Испытания на соответствие eMMC

R&S®RTO-K92

1333.0444.02

Удалённное API управление ПО ScopeSuite

RTO-K99

1326.4419.02

Возможности анализа

Программный I/Q-интерфейс

R&S®RTO-K11

1329.7360.02

Анализ джиттера

R&S®RTO-K12

1329.7377.02

Восстановление тактового сигнала (CDR)

R&S®RTO-K13

1329.7383.02

Анализ спектра

R&S®RTO-K18

1329.7425.02

Зональный запуск

R&S®RTO-K19

1329.7431.02

Анализ мощности

R&S®RTO-K31

1329.7502.02

Измерения последовательных шин данных

R&S®RTO-K35

1801.2846.02

Опция компенсация цепей (deembedding)

R&S®RTO-K121

1326.3058.02

TDR/TDT анализ

R&S®RTO-K130

1326.3093.02

Расширенные измерения джиттера

R&S®RTO-K133

1801.4832.02

Пробники

Пассивный: 500 МГц,10:1, 10 МОм, 9,5 пФ, макс. 400 В

R&S®RT-ZP10

1409.7550.00

Пассивный: высокого напряжения, 400 МГц, 100:1, 50 МОм, 7.5 пФ, 1 кВ скз

R&S®RT-ZH10

1409.7720.02

Пассивный, высокого напряжения, 400 МГц, 1000:1, 50 МОм, 7.5 пФ, 1 кВ скз

R&S®RT-ZH11

1409.7737.02

Пассивный: 8 ГГц, 10:1, 500 Ом, 0,3 пФ, 20 В скз.

R&S®RT-ZZ80

1409.7608.02

Активный: 1,0 ГГц, 1 МОм, 0.8 пФ

R&S®RT-ZS10E

1418.7007.02

Активный: 1,0 ГГц, 1 МОм, 0.8 пФ, встроенный вольтметр, микрокнопка

R&S®RT-ZS10

1410.4080.02

Активный: 1,5 ГГц, 1 МОм, 0.8 пФ, встроенный вольтметр, микрокнопка

R&S®RT-ZS20

1410.3502.02

Активный: 3,0 ГГц, 1 МОм, 0.8 пФ, встроенный вольтметр, микрокнопка

R&S®RT-ZS30

1410.4309.02

Активный: 6,0 ГГц, 1 МОм, 0.3 пФ, встроенный вольтметр, микрокнопка

R&S®RT-ZS60

1418.7307.02

Активный, дифференциальный, высокого напряжения: 100 МГц,100:1/1000:1, 8 МОм, 3,5 пФ, 1 кВ (скз) CAT III

R&S®RT-ZD01

1422.0703.02

Активный, дифференциальный: 1,0 ГГц, 1 МОм, 0,6 пФ, встроенный вольтметр, микрокнопка, RT-ZA15 внешний аттенюатор

R&S®RT-ZD10

1410.4715.02

Активный, дифференциальный: 1,5 ГГц, 1 МОм, 0,6 пФ, встроенный вольтметр, микрокнопка

R&S®RT-ZD20

1410.4409.02

Активный, дифференциальный: 3,0ГГц, 1 МОм, 0,6 пФ, встроенный вольтметр, микрокнопка

R&S®RT-ZD30

1410.4609.02

Активный, дифференциальный: 4,5 ГГц, 1 МОм, 0,4 пФ, встроенный вольтметр, микрокнопка

R&S®RT-ZD40

1410.5205.02

Токовый: 10 МГц, пост./перем. ток, 0.01 В/A, 150 A (скз.), провод диаметром до 20 мм (требуется R&S®RT-ZA13)

R&S®RT-ZC10

1409.7750.02

Токовый: 100 МГц, пост./перем. ток, 0.01 В/A, 30 A (скз.), провод диаметром до 5 мм (требуется R&S®RT-ZA13)

R&S®RT-ZC20

1409.7766.02

Токовый: 50 МГц, пост./перем. ток, 0.1 В/A, 30 A (скз.), провод диаметром до 5 мм (питание через интерфейс пробника)

R&S®RT-ZC15B

1409.8227.02

Токовый: 100 МГц, пост./перем. ток, 0.1 В/A, 30 A (скз.), провод диаметром до 5 мм (питание через интерфейс пробника) R

R&S®RT-ZC20B

1409.8233.02

Принадлежности для пробников

Набор принадлежностей для R&S®RT-ZP10 (2.5 мм probe tip)

R&S®RT-ZA1

1409.7566.00

Запасной набор принадлежностей для R&S®RT-ZS10/10E/20/30

R&S®RT-ZA2

1416.0405.02

Набор наконечников для R&S®RT-ZS10/10E/20/30

R&S®RT-ZA3

1416.0411.02

Минизажимы (10 шт)

R&S®RT-ZA4

1416.0428.02

Микрозажимы (4 шт)

R&S®RT-ZA5

1416.0434.02

Набор проводников: 6 и 15 см по 5 шт

R&S®RT-ZA6

1416.0440.02

Набор наконечников для R&S®RT-ZD20/30

R&S®RT-ZA7

1417.0609.02

Набор наконечников для R&S®RT-ZD40

R&S®RT-ZA8

1417.0867.02

Адаптер SMA(f)-BNC(m)

R&S®RT-ZA10

1416.0457.02

Источник питания для токовых пробников,

R&S®RT-ZA13

1409.7789.02

±12 В, ±2.5 А пост. тока

R&S®RT-ZA13

1409.7789.02

Дополнительные принадлежности

Крышка для передней панели

R&S®RTO-Z1

1333.0096.02

Мягкая сумка для осциллографов R&S®RTO и принадлежностей

R&S®RTO-Z3

1304.9118.02

Кейс (ящик для транспортировки)

R&S®RTO-Z4

1317.7025.02

для осциллографов R&S®RTO/RTE и принадлежностей

R&S®RTO-Z4

1317.7025.02

Чехол для пробников

R&S®RTO-Z5

1317.7031.02

Тестовый набор для испытаний на соответствие USB 2.0

R&S®RT-ZF1

1317.3420.02

Тестовый набор для испытаний на соответствие Ethernet

R&S®RT-ZF2

1317.5522.02

Преобразователь частоты

R&S®RT-ZF3

5025.0670.02

Тестовый набор для испытаний Ethernet 10BASE-Te

R&S®RT-ZF4

1333.0915.02

Тестовый набор для Ethernet

R&S®RT-ZF5

1333.0938.02

Калибровочная плата для измерений мощности

R&S®RT-ZF20

1800.0004.02

Набор пробников H/Е-поля в ближней зоне, 9 кГц – 1 ГГц

R&S®HZ-14

1026.7744.03

Компактный набор пробников H/Е-поля в ближней зоне, 30 МГц – 3 ГГц

R&S®HZ-15

1147.2736.02

Предусилитель, 3 ГГц, 20 дБ, адаптер питания (от 100 до 230 В), для R&S®HZ-15

R&S®HZ-16

1147.2720.02

Комплект принадлежностей для установки в 19-дюймовую измерительную стойку, высота 6HU

R&S®ZZA-RTO

1304.8286.02





Для приобретения осциллографов R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту [email protected].
Основные технические характеристики
Система вертикального отклонения
Количество каналов
RTO2002
2
RTO2002
4
RTO2012
2
RTO2014
4
RTO2022
2
RTO2024
4
RTO2032
2
RTO2034
4
RTO2044
4
RTO2064
4
Входной импеданс
50 Ω +/- 3,5 % 1 MΩ +/- 1 % , 15 пФ (измеренное)
Чувствительность
на 50 Ω: от 1 мВ/дел до 1 В/дел на 1 М Ω: от1 мВ/дел до 10 В/дел в режиме High Definition (HD) от 500 мкВ/дел
Разрешение по вертикали
8 бит (до 16 бит в режиме ‘High Definition” (HD) – опция RTO-K17)
Эффективное количество бит АЦП
>7 бит (измеренное)
Максимальное входное напряжение
на 50 Ω: 5 В (СКЗ) на 1 М Ω: 150 В (СКЗ), 200 В (пик)
Система горизонтального отклонения
Диапазон временной развертки
от 25 пс/дел до 10’000 с/дел
Погрешность временной развертки
+/- 5*10-6 (+/-0,02 *10-6 с опц. RTO-B4)
Задержка между каналами
< 100 пс
Система сбора данных
Частота дискретизации (в режиме реального времени)
макс. 10 Гвыб/с на каждом канале
Скорость сбора данных (в режиме реального времени)
> 1 млн. осциллограмм/с
Режимы сбора данных
Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный) Ультрасегментация – время простоя между циклами с
Система синхронизации
Режимы синхронизации
Стандартно: по импульсу, по глитчу, по длительности, рант, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео, C, SPI, UART/RS-232 Опционально:, LIN, CAN, FlexRay, S, MI
Шумоподавление (задание гистерезиса системы запуска)
Устанавливается автоматически или вручную от 0,1 дел до 5 дел
Операции с осциллограммами
Алгебраические категории
математические, логические операции, сравнение, частотная область, цифровые фильтры
Функции анализа и измерений
Измерения
захват, опорные уровни, статистика, гистограммы, установка предельных линий
Категории измерений
амплитудные, временные, глазковые диаграммы, спектр, джиттер
Общие характеристики
Дисплей
Диагональ 12,1» LC TFT цветной сенсорный экран, разрешение 1280х800 (WXGA)
Интерфейсы
USB (2 порта тип- A, версия 2.0), USB (2 порта тип- A и B, версия 3.1), LAN, DVI-D для внешнего монитора. GPIB (опция RTO-B10)
Питание
Сеть переменного тока: 100-240 В, 50-60 Гц и 400 Гц
Потребляемая мощность
макс. 450 Вт
Габаритные размеры (Ш-В-Г), мм
427 × 249 × 204
Масса (номинально, без опций)
× 249 × 204 Масса (номинально, без опций) 9,6 кг
