Аналоговый генератор сигналов R&S®SMA100B

С генератором R&S®SMA100B больше не придется искать компромисс между высокой выходной мощностью и чистотой сигнала. Для удовлетворения специфических требований под различные варианты применения, и без того великолепные характеристики базовой модели могут быть улучшены с помощью опций. Можно выбрать три уровня однополосного фазового шума и три уровня выходной мощности (стандартный, высокая мощность и сверхвысокая мощность). Помимо обычных ВЧ-сигналов генератор способен формировать сверхчистый тактовый сигнал для тестирования ЦАП/АЦП. Удобство использования R&S®SMA100B проявляется в каждой детали. Гибкий форм-фактор высотой 2 HU или 3 HU позволяет использовать прибор не только на рабочем столе, но и в автоматизированных системах. Модели высотой 3 HU имеют больший размер дисплея и множество разъемов на передней панели. Графический интерфейс сенсорного экрана отображает не только все необходимые параметры настроек, но и контекстно-зависимые интерактивные справки.

Отправить запрос
Описание
Характеристики

Основные свойства

  • Диапазон частот до: 3/ 6 / 12,75/ 20/ 31,8/ 40/ 50/ 67 ГГц;
  • Исключительно высокий уровень выходной мощности:
    -До 38 дБмВт (тип.) модели до 6 ГГц
    -Более 30 дБмВт (тип.) на частоте до 18 ГГц
    -До 28 дБмВт (тип.) на частоте до 20 ГГц
  • Сигналы высочайшей чистоты:
    -Превосходный уровень фазового шума в базовом варианте: <-120 дБн (тип.) на 10 ГГц с отстройкой 20 кГц
    -Выдающиеся значения фазового шума (опционально):
    132 дБн (тип.) на 10 ГГц с отстройкой 10 кГц
    -Уровень гармоник не более -70 дБн (тип.)
    -Практически отсутствующий широкополосный шум: <-162 дБн (тип.) на 10 ГГц с отстройкой 30 МГц
    -Сверхнизкий шум опорного сигнала 100 МГц, 1 ГГц
  • Гибкий форм-фактор:
    -Модели высотой 2 HU с дисплеем диагональю 5 дюймов
    -Модели высотой 3 HU с дисплеем диагональю 7 дюймов и множеством разъемов на передней панели
  • Современный и удобный графический интерфейс:
    -Сенсорный дисплей
    -Часто используемые пункты меню можно добавить в меню пользователя
    -Регистратор макросов SCPI с генератором кода
  • Возможность эмуляции генераторов R&S®SMA/SMF, Keysight PSG/MXG, Aeroflex2000, Anritsu и т.п.

  • Характерные особенности

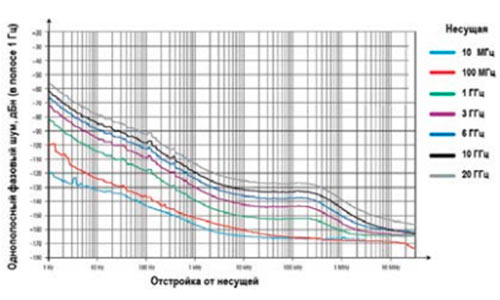

    Сигналы высочайшей чистоты
    Для тестирования и измерения параметров ВЧ-компонентов и систем необходим чистый испытательный сигнал. Классические методы требуют, чтобы характеристики этого сигнала как минимум на  порядок превосходили характеристики исследуемой системы или устройства. В противном случае мы рискуем получить недостоверные результаты. Как известно, фазовый шум – один из важнейших критериев оценки качества любого источника сигнала. Есть различия между фазовым шумом на ближних отстройках, фазовым шумом с типичной отстройкой от несущей 10 кГц или 20 кГц и дальним, т.е. широкополосным фазовым шумом с типичной отстройкой от несущей более 10 МГц. Для достижения наивысших показателей, при  разработке генератора R&S®SMA100B, каждая из  этих областей была тщательно проработана. Для удовлетворения всевозможным требованиям, великолепные стандартные характеристики сигнала несколькими опциями можно еще больше улучшить. Опция высококачественного термостатированного кварцевого генератора R&S®SMAB-B1H (OCXO) позволяет получить уровень фазового шума на  ближних отстройках, причем с  заметно лучшей температурной и  временной стабильностью. Фазовый шум вблизи от несущей может быть дополнительно улучшен с  помощью опции R&S®SMAB-B710. Она будет незаменима, например, при необходимости обнаружения РЛС медленно движущихся объектов (при малом доплеровском сдвиге частоты принимаемого отраженного сигнала). Предельным решением станет опция сверхнизкого фазового шума R&S®SMAB-B711, устанавливающая новые стандарты за счет исключительно низкого уровня фазового и широкополосного шума во всем диапазоне отстроек.


    Опция высококачественного термостатированного кварцевого генератора R&S®SMAB-B1H


    Высокий уровень выходной мощности

    Возможность генерации чистого и точного сигнала с высоким уровнем мощности дает несколько преимуществ:

    • Позволяет выполнять тестирование в  предельных режимах или нестандартных условиях;
    • Позволяет использовать более простую схему (можно обойтись без внешних усилителей и связанных с ними систем коммутации);
    • Позволяет компенсировать потери в  автоматизированных измерительных системах и  затухание сигналов в  длинных кабелях (при тестировании антенн или спутниковых систем).
    В конечном итоге преимуществом применения генератора сигналов с большой выходной мощностью является снижение стоимости, размера и веса испытательной системы. Инженерами компании успешно была решена трудная задача получения мощного сигнала без ухудшения других параметров. В генераторе R&S®SMA100B можно получить три уровня выходной мощности: стандартный, высокая мощность и сверхвысокая мощность. В результате, прибор на 6 ГГц генерирует сигнал мощностью до 38 дБмВт(тип.), прибор на 18 ГГц свыше 30 дБмВт (тип.), а модели на 20 ГГц до 28 дБмВт (тип.). Уже в стандартной комплектации генераторы оснащены электронным ступенчатым аттенюатором. Генераторы также обладают высокой точностью и малым временем установки уровня. Контролировать точность и воспроизводимость уровня (в том числе и для компенсации потерь в кабелях) можно подключив датчик мощности к передней панели прибора.

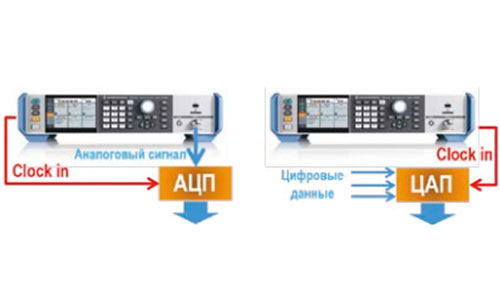

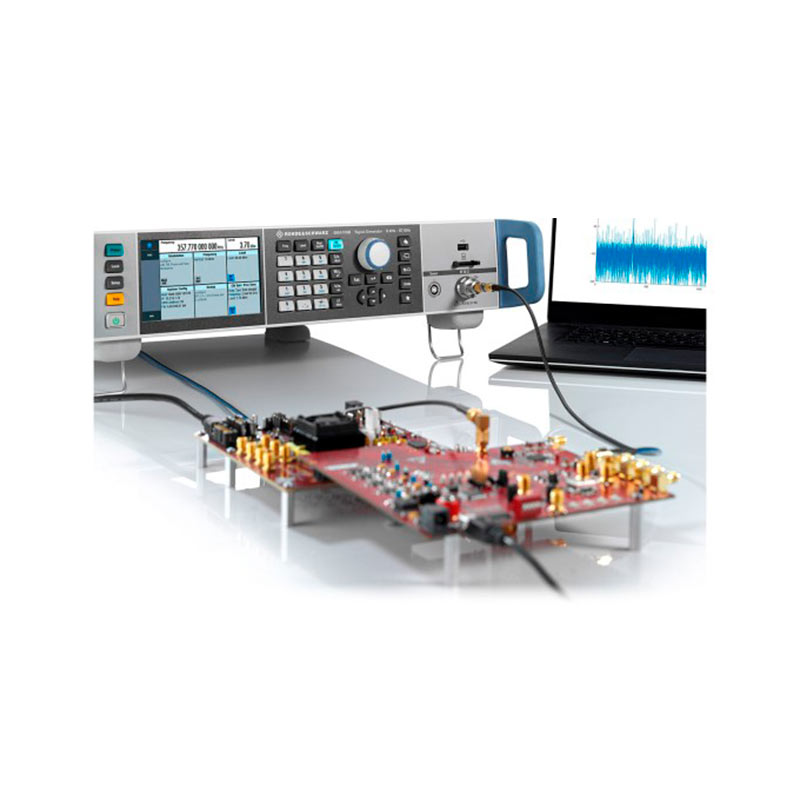

    Синтезатор дифференциальных тактовых сигналов
    В последнее десятилетие наблюдался бурный рост цифровых технологий. С  каждым новым поколением АЦП растет полоса пропускания аналогового входа, а вместе с ней и требуемая тактовая частота. Самые современные ЦАП позволяют выполнять восстановление широкополосных оцифрованных сигналов вплоть до диапазона СВЧ. Это означает, что для тестирования АЦП и  ЦАП требуются чрезвычайно чистые высокочастотные сигналы, превышающие рабочие характеристики ИУ. Опции SMAB-B29 и -K722 делают генератор R&S®SMA100B эталонным решением, предоставляя пользователям инструмент, который подходит не  только для оптимизации ИУ, но и для вывода их на передний край технических возможностей.

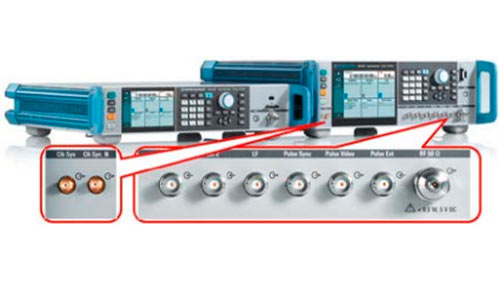

    синтезатор дифференциальных тактовых сигналов R&S®SMA100B
    Автоматизированные испытательные системы
    Гибкий форм-фактор генератора R&S®SMA100B дает возможность заказывать его как высотой корпуса 2, так и 3 единицы (HU), даже при полном оснащении. Эта особенность наверняка пригодится и при размещении прибора и на рабочем столе, и  особенно, при  использовании его в  автоматизированных испытательных системах с ограниченным пространством. Модели высотой 3 HU имеют больший размер дисплея и множество разъемов на передней панели.

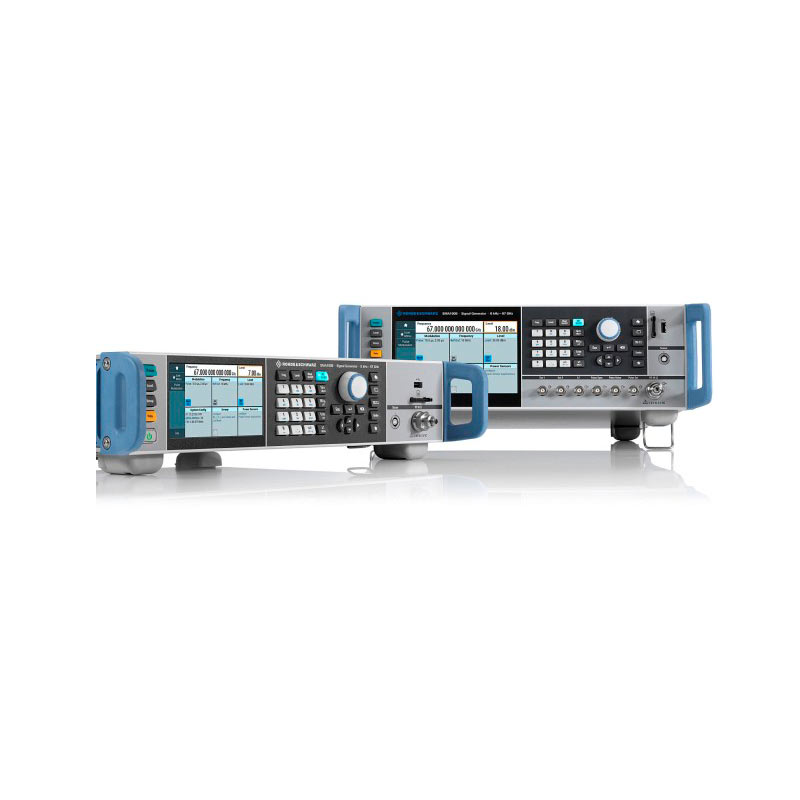

    Автоматизированные испытательные системы R&S®SMA100B
    С опций SMAB-K703 генератор комплектуется Входом/ Выходом опорного сигнала со сверх низким шумом 100 МГц и 1 ГГц. Для устаревших измерительных систем замена оборудования аналогичными современными приборами может оказаться довольно сложной задачей. Генератор R&S®SMA100B позволяет эмулировать широкий диапазон устаревших генераторов, не только производства Rohde&Schwarz, но и таких производителей, как Keysight, Agilent, HP, Anritsu и т.д. В  результате R&S®SMA100B могут быть встроены в  устаревшие системы без существенных изменений ПО, заметно увеличив при этом время безотказной работы, снизив стоимость владения и удлинив срок службы тестовой системы

    Пользовательский интерфейс

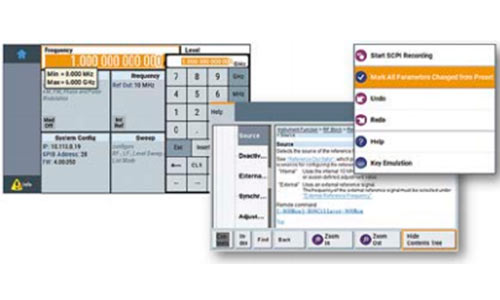

     Графический интерфейс пользователя с  сенсорным экраном высокого разрешения делает генератор R&S®SMA100B очень эргономичным и практичным в использовании. На основном экране в понятном виде отображаются все необходимые параметры и информация. Часто используемые пункты меню могут быть добавлены в меню пользователя, так что все необходимые настройки можно будет открывать из одного меню. Контекстно-зависимая интерактивная справка содержит исчерпывающую информацию. В  ней подробно описаны все параметры и меню настройки, указаны диапазоны настройки и приведены соответствующие команды дистанционного управления. Помимо самих команд SCPI в  приборе также имеется регистратор макросов SCPI с генератором кода, который используется для автоматической регистрации ручных настроек и создания выполняемого сценария MATLAB®.

    интерфейс R&S®SMA100B

    Информация для заказа



    Наименование

    Тип

    Код заказа

    Генератор сигналов (базовый блок) Принадлежности в комплекте: шнур питания, краткое руководство по эксплуатации

    R&S®SMA100B

    1419.8888.02

    Дополнительные опции и принадлежности

    Диапазоны частот:

    от 8 кГц до 3 ГГц

    SMAB-B103

    1420.8488.02

    от 8 кГц до 12,75 ГГц

    SMAB-B106

    1420.8588.02

    от 8 кГц до 20 ГГц

    SMAB-B112

    1420.8688.02

    от 8 кГц до 31,8 ГГц

    SMAB-B120

    1420.8788.02

    от 8 кГц до 40 ГГц

    SMAB-B131

    1420.8888.02

    от 8 кГц до 40 ГГц (с ограничением мин. длительности импульса)

    SMAB-B140

    1420.8988.02

    от 8 кГц до 50 ГГц

    SMAB-B140N

    1420.8965.02

    от 8 кГц до 50 ГГц (с ограничением мин. длительности импульса)

    SMAB-B150

    1420.9049.02

    от 8 кГц до 67 ГГц

    SMAB-B150N

    1420.9026.02

    от 8 кГц до 67 ГГц (с ограничением мин. длительности импульса)

    SMAB-B167

    1420.9149.02

    от 8 кГц до 67 ГГц (с ограничением мин. длительности

    импульса)

    SMAB-B167N

    1420.9126.02

    Высота корпуса:

    2 HU с сенсорным дисплеем 5 дюймов

    SMAB-B92

    1420.8288.02

    3 HU с сенсорным дисплеем 7 дюймов

    SMAB-B93

    1420.8388.02

    Улучшение характеристик фазового шума и опорного генератора

    Термостатированный опорный кварцевый генератор с улучшенными характеристиками

    SMAB-B1H

    1420.8188.02

    Низкие фазовые шумы

    SMAB-B709

    1420.9849.02

    Улучшение характеристик фазового шума на ближних отстройках для SMAB-B106/ …-B167

    SMAB-B710

    1420.8007.02

    Улучшение характеристик фазового шума на ближних отстройках для SMAB-B103

    SMAB-B710N

    1420.8107.02

    Сверхнизкий уровень фазового шума для SMAB- B106/ …-B167

    SMAB-B711

    1420.8020.02

    Сверхнизкий уровень фазового шума для SMAB- B103

    SMAB-B711N

    1420.8120.02

    Вход/ Выход опорного сигнала со сверх низким шумом: 100 МГц, 1 ГГц

    SMAB-K703

    1420.9761.02

    Настраиваемый вход опорной частоты, от 1 МГц до 100 МГц

    SMAB-K704

    1420.9778.02

    Выходная мощность

    Высокая выходная мощность, 3 ГГц/6 ГГц

    SMAB-K31

    1420.7100.02

    Сверхвысокая выходная мощность, 3 ГГц/6 ГГц (требуется опция -K31)

    SMAB-B32

    1420.7200.02

    Высокая выходная мощность, 12,75 ГГц/20 ГГц

    SMAB-K33

    1420.7300.02

    Сверхвысокая выходная мощность, 12,75 ГГц/20 ГГц (требуется опция -K33)

    SMAB-B34

    1420.7400.02

    Высокая выходная мощность, 31,8 ГГц/40 ГГц

    SMAB-B35

    1420.7500.02

    Сверхвысокая выходная мощность, 31,8 ГГц/40 ГГц (требуется опция –B35)

    SMAB-K36

    1420.9178.02

    Высокая выходная мощность, 50 ГГц (требуется опция –B93 (платформа 3U))

    SMAB-B37

    1420.7700.02

    Сверхвысокая выходная мощность, 50 ГГц (требуется опция –B37)

    SMAB-K38

    1420.9255.02

    Высокая выходная мощность, 67 ГГц (требуется опция –B93 (платформа 3U))

    SMAB-B39

    1420.7900.02

    Сверхвысокая выходная мощность, 67 ГГц (требуется опция –B39)

    SMAB-K40

    1420.9278.02

    Типы аналоговой модуляции

    Высокопроизводительный импульсный модулятор

    SMAB-K22

    1420.9710.02

    Импульсный генератор

    SMAB-K23

    1420.9726.02

    Многофункциональный генератор

    SMAB-K24

    1420.9732.02

    VOR/ILS

    SMAB-K25

    1420.9749.02

    Серия/ пачка импульсов (Pulse Train) (требуется опция –K23)

    SMAB-K27

    1420.9749.02

    АМ, ЧМ, ФМ

    SMAB-K720

    1420.9790.02

    Сканирующая АМ (Scan AM) (требуется опция – K720)

    SMAB-K721

    1420.9784.02

    Дополнительные опции улучшения рабочих характеристик

    Анализ мощности

    SMAB-K28

    1420.9755.02

    Пилообразное свипирование (перестройка) частоты (доступно в диапазоне частот от 8 МГц до 20 ГГц)

    SMAB-B28

    1420.6579.02

    Синтезатор дифференциальных тактовых сигналов, 3 ГГц

    SMAB-B29

    1420.8088.02

    Расширение частоты синтезатора тактовых сигналов до 6 (кроме модели SMAB-B103)

    SMAB-K722

    1420.9810.02

    Непрерывная перестройка уровня в широком динамическом диапазоне

    SMAB-K724

    1420.9832.02

    Другие опции





    Разъемы на задней панели (3 ГГц / 6 ГГц)

    SMAB-B80

    1420.6504.02

    Разъемы на задней панели (12,75 ГГц … 40 ГГц),

    PC 2,92 мм

    SMAB-B81

    1420.6510.02

    Разъемы на задней панели (50 ГГц … 67 ГГц), PC 1,85 мм

    SMAB-B82

    1420.6527.02

    Съемный накопитель

    SMAB-B85

    1420.6556.02

    Дистанционное управление по шинам GPIB и USB

    SMAB-B86

    1420.6562.02

    Комплект для установки в 19-дюймовую стойку (для моделей высотой 2U)

    ZZA-KNP21

    1177.8803.00

    Комплект для установки в 19-дюймовую стойку (для моделей высотой 3U)

    ZZA-KNP31

    1177.8810.00

    Последовательный USB-адаптер для дистанционного управления через RS-232

    TS-USB1

    6124.2531.00

    Запасная SD-карта (с операционной системой)

    SMAB-Z10

    1420.6662.02

    Адаптеры для приборов с частотной опцией R&S®SMAB-B112 …/-B140(N)

    Адаптер ВЧ разъема: 2,4 мм (розетка)



    1088.1627.02

    Адаптер ВЧ разъема: 2,92 мм (розетка)



    1036.4790.00

    Адаптер ВЧ разъема: 2,92 мм (вилка)



    1036.4802.00

    Адаптер ВЧ разъема: N (розетка)



    1036.4777.00

    Адаптер ВЧ разъема: N (вилка)



    1036.4783.00


    Для приобретения аналогового генератора сигналов R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту [email protected].
Основные характеристики
Диапазон частот
R&S®SMAB-B103
от 8 кГц до 3 ГГц
R&S®SMAB-B106
от 8 кГц до 6 ГГц
R&S®SMAB-B112
от 8 кГц до 12,75 ГГц
R&S®SMAB-B120
от 8 кГц до 20 ГГц
R&S®SMAB-B131
от 8 кГц до 31,8 ГГц
R&S®SMAB-B140(N)
от 8 кГц до 40 ГГц
R&S®SMAB-B150(N)
от 8 кГц до 50 ГГц
R&S®SMAB-B167(N)
от 8 кГц до 67 ГГц
Разрешающая способность по частоте
0,001 Гц
Время установки частоты
< 1,5 мс (< 4,5 мс с опцией SMAB-B711)
Старение опорного генератора
≤ 1·10-7/ год - стандартно ≤ 3·10-8/ год, с опцией SMAB-B1H/-B710(N)/-B711(N)
Вход для внешней опорной частоты (тип разъема BNC (розетка))
стандартно
10 МГц
с опцией -K703
10 МГц, 100 МГц
с опцией -K704
10 МГц, 1 МГц-100 МГц
Разрешающая способность входной опорной частоты
с опцией -K704
0,1 Гц
Выход для внутренней о порной частоты (тип разъема BNC (розетка))
стандартно
синус 10 МГц
с опцией -K703
синус 10 МГц, 100 МГц
с опцией -K704
синус 10 МГц
Вход / Выход опорного сигнала 1 ГГц со сверх низким шумом (опция SMAB-K703, тип разъема SMA (розетка))
Входная частота
1 ГГц
Выходная частота
синус 1 ГГц
Широкополосный шум (внутренний опорный сигнал)
отстройка 10 МГц, полоса 1 Гц
< –164 дБн, –168 дБн (тип.)
Вход для электронной подстройки внутреннего опорного сигнала
тип разъема
BNC (розетка)
Диапазон напряжений
от -10 В до +10 В
Гарантированный (типовой) уровень мощности выходного сигнала
SMAB-B103/-B106
стандартно
от -127 дБмВт до +19 дБмВт (+20 дБмВт тип.)
с опцией -K31
от -127 дБмВт до +25 дБмВт (+30 дБмВт тип.)
с опциями -K31 и -B32
от -127 дБмВт до +30 дБмВт (+38 дБмВт тип.)
SMAB-B112/-B120
стандартно
от -127 дБмВт до +18 дБмВт (+19 дБмВт тип.)
с опцией -K33
до 6 ГГц от -127 дБмВт до +23 дБмВт (+26 дБмВт тип.) до 20 ГГц до +20 дБмВт (+24 дБмВт тип.)
с опциями -K33 и -B34
до 6 ГГц от -127 дБмВт до +28 дБмВт (+33 дБмВт тип.) до 20 ГГц до +24 дБмВт (+28 дБмВт тип.)
SMAB-B131/-B140(N)
стандартно
от -120 дБмВт до +14 дБмВт
с опцией -B35
от -127 дБмВт до +22 дБмВт
с опциями -B35 и-K36
от -127 дБмВт до +24 дБмВт
SMAB-B150(N)/-B167(N)
стандартно
от -95 дБмВт до +8 дБмВт
с опциями -B37 и -B39
от -127 дБмВт до +21 дБмВт
с -B37,-K38,-B39,-K40
от -127 дБмВт до +23 дБмВт
Время установки уровня
< 1,5 мс
Свипирование (перестройка) частоты и уровня
Режимы свипирования
Цифровое свипирование дискретными шагами
Диапазон свипирования
Весь диапазон частот и уровней, Стабилизация уровня без прерываний с фиксированным ре- жимом аттенюатора: от 0,01 дБ до 20 дБ, Непрерывная перестройка уровня в широком динамическом диапазоне с опцией -K724 (для f > 52 МГц): от 0,01 дБ до 60 дБ (тип. 70 дБ
Профиль свипирования
Пилообразный, треугольный
Пилообразное свипирование (перестройка) частоты (опция -B28)
Максимальная скорость свипирования (перестройки) частоты
375 МГц < f ≤ 750 МГц
31,25 МГц/мс
750 МГц < f ≤ 1,5 ГГц
62,5 МГц/мс
1,5 ГГц < f ≤ 3 ГГц
125 МГц/мс
3 ГГц < f ≤ 6 ГГц
250 МГц/мс
6 ГГц < f ≤ 12 ГГц
500 МГц/мс
12 ГГц < f ≤ 20 ГГц
1 ГГц/мс
Время перестройки
от 10 мс до 100 с
Чистота спектра
Гармонические составляющие
SMAB-B103/-B106
< -60 дБн (для f > 10 МГц), -70 дБн (тип.)
SMAB-B112/-B120
< -55 дБн (для f > 10 МГц), -65 дБн (тип.)
SMAB-B131/ -B140(N)/ -B150(N)/ -B167(N)
< -55 дБн (для f > 10 МГц),
Негармонические составляющие
Отстройка >10 кГц от несущей
< –92 дБн (750 МГц < f ≤ 1,5 ГГц)
с опцией --B711
< –100 дБн (для f ≤ 1,5 ГГц)
Однополосный фазовый шум (несущая 1 ГГц)
Стандартно или с -B1H (отстройка 20 кГц)
< –135 дБн, –140 дБн (тип.)
с опц. -B709 (отстройка 10 кГц)
< –140 дБн
с опц. -B710(N) (отстройка 10 кГц)
–140 дБн, –145 дБн (тип.)
с опц. -B711(N) (отстройка 10 кГц)
< –147 дБн, –152 дБн (тип.)
Поддерживаемые виды модуляции
АМ (опция -K720)
Глубина модуляции от 0% - 100%, разрешение 0,01%
Сканирующая АМ (-К721)
Глубина модуляции от 0 – 100 дБ, разрешение 0,01%, макс. ослабление >60 дБ (тип. 70 дБ), время нарастания/спада <10 мкс (измер.)
ЧМ (опция -K720)
Максимальная девиация: до 640 МГц (high bandwidth), до 6,4 МГц (low noise)
ФМ (опция -K720)
Максимальная девиация: до 128 рад. (high deviation), до 64 рад. (high bandwidth), 16 рад. (low noise)
ИМ (опция -K22)
Стандартно-внешняя модуляция с опц. –К23 внутренняя и внешняя
Отнош. сигнал/пауза
> 80 дБ
Время нарастания/спада
< < 10 нс, 5 нс (тип.)
Мин. длительность импульса
<20 нс (для моделей без инд. “N”) 30 нс (для моделей c инд. “N”)
Частота повторения
От 0 до 25 МГц Выбросы
Выбросы
< 10 %
VOR, ILS, Marker beacon, ADF (опция -K25)
Технические параметры модуляций для авиационных систем см. в спецификации к прибору
Источники аналоговой модуляции
Внутренний генератор
Диапазон частот
Синус: 0,1 Гц – 1 МГц
Многофункциональный генератор (опция -K24)
НЧ (LF)-генератор 1
Синус 10 МГц, импульсный, треугольный, трапецеидальный 1 МГц
НЧ (LF)-генератор 2
Синус 10 МГц, импульсный, треугольный, трапецеидальный 1 МГц
Импульсный генератор (опция -K23)
Режимы
Единичный / двойной импульс
Период импульсов
20 нс – 100 с
Длительность импульсов
5 нс – 100 с Кол-во пачек
Серия/ пачка импульсов (Pulse Train) (опция -K27)
Кол-во пачек
до 2047
Кол-во импульсов в пачк
до 65’535
Синтезатор дифференциальных тактовых сигналов (опция -B29)
Типы сигналов
дифф. прямоугольный, синус, CMOS, несим. синус
Диапазон частот
до 3 ГГц (до 6 ГГц с опц. -K722)
Интерфейсы
LAN, USB, GPIB (опция SMAB-B86)
Дисплей
Диагональ
5 дюймов (для моделей 2 HU), 7 дюймов (для моделей 3 HU)
Разрешение
800 х 480
Питание
Сеть переменного тока: 100-240 В, 50-60 Гц, 400 Гц
Потребляемая мощность
300 Вт (измер.) для моделей высотой 2 HU, 380 Вт (измер.) для моделей высотой 3 HU
Габаритные размеры (Ш-В-Г), мм
460-107-503 (для моделей высотой 2 HU (платформа -B92)), 445- 89-485 (для моделей высотой 2 HU без ручек и ножек), 460-151-503 (для моделей высотой 3 HU (платформа -B93)), 445-133-485 (для моделей высотой 3 HU без ручек и ножек)
Масса
14,4 кг (для моделей высотой 2 HU), 19 кг (для моделей высотой 3 HU)
