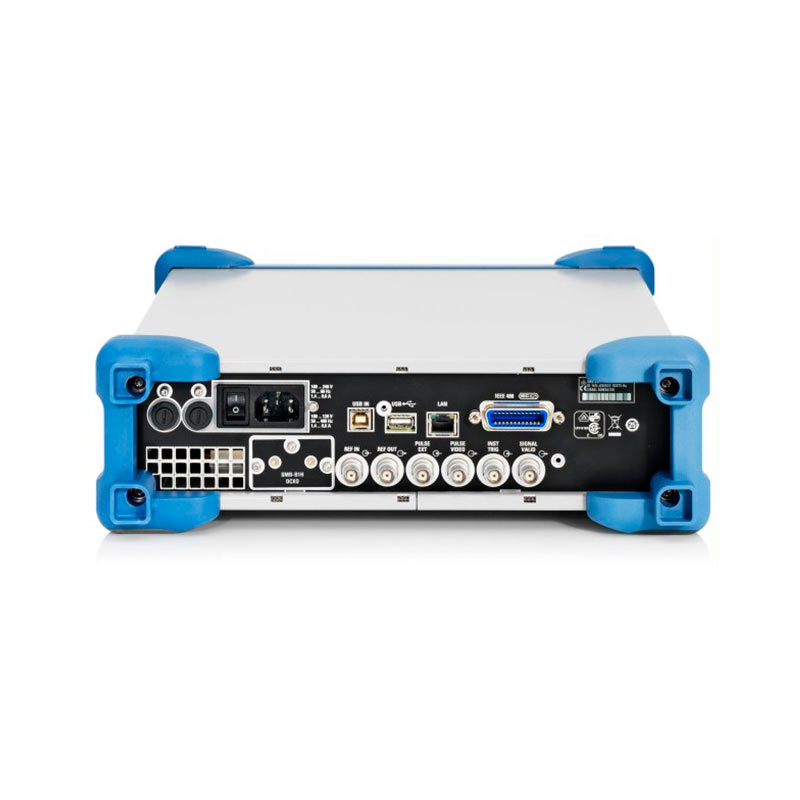

Аналоговый генератор сигналов R&S®SMB100A

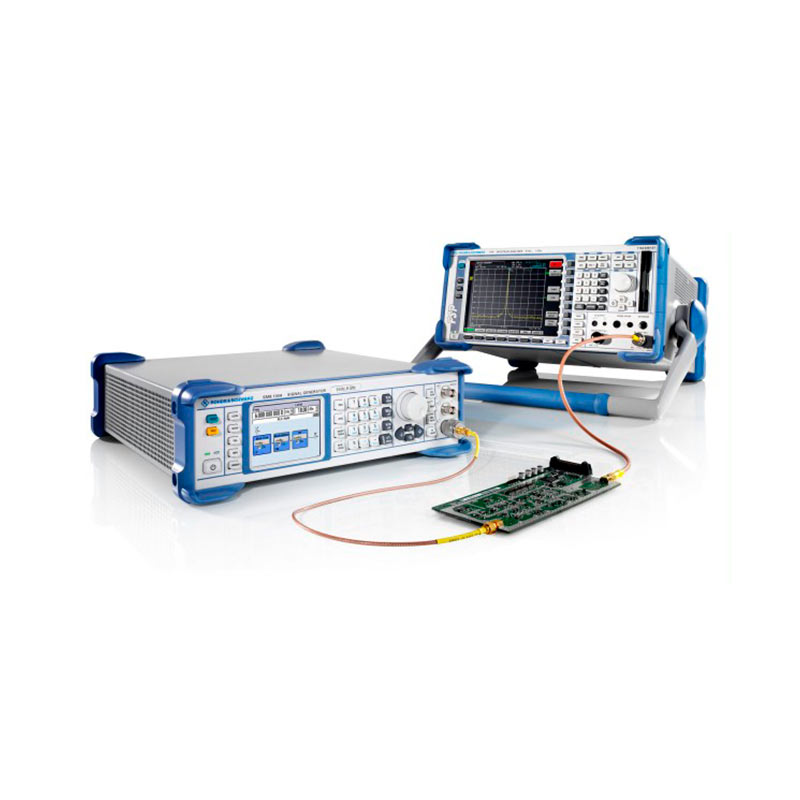

АналоговыйгенераторсигналовсреднегоклассаR&S®SMB100A обладает оптимальным соотношением параметров по приемлемой цене, обеспечивая широкий диапазон частот, хорошую чистоту спектра и высокую выходную мощность. Небольшие размеры в сочетании с малой массой позволяют легко устанавливать его в любой лаборатории или сервисном центре, где, зачастую, не хватает свободного места.

Отправить запрос
Описание
Характеристики

Основные свойства

  • Широчайший диапазон частот:
  • - от 100 кГц до 12,75 / 20 / 31,8 / 40 ГГц;
  • Возможность расширения диапазона частот до 170 ГГц
  • при помощи умножителей частоты R&S®SMZ;
  • Повышенная стабильность опорного генератора;
  • Уровень выходной мощности: до +25 дБм (изм.);
  • Фазовый шум <-128 дБн/Гц на 1 ГГц при отстройке 20 кГц;
  • Полный набор аналоговых типов модуляций:
  • - АМ, ЧМ, ФМ, ИМ;
  • Возможность тестирования FM-стерео и RDS-приёмников;
  • Поддержка датчиков мощности серии R&S®NRP;
  • Небольшие размеры: высота 2U.

 Характерные особенности


Широкий диапазон частот генератора R&S®SMB100A перекрывает потребности большинства важнейших радиочастотных приложений. Но если есть необходимость, то и его можно легко расширить вплоть до 170 ГГц с помощью умножителей частоты серии R&S®SMZ.

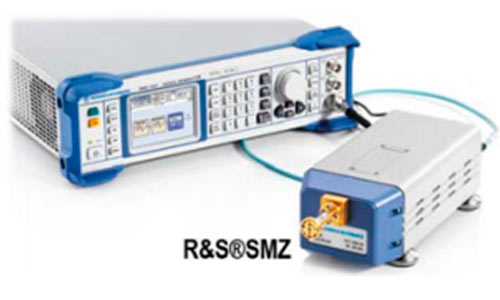

умножитель частоты серии R&S®SMZ.


Одними ключевых параметров при выборе генератора сигналов является диапазон выходной мощности. Для одних заказчиков критичен максимальный уровень мощности, обеспечивающий достаточный запас для  компенсации потерь в  измерительных установках, и позволяющий обойтись без дополнительных усилителей, что означает экономию места и снижение стоимости всей системы. Для других, существенен минимальный уровень мощности и точность его установки, например, при измерениях чувствительности приемников. В зависимости от модели генератора R&S®SMB100A, граничные значения мощности могут быть в пределах от -145 дБм до +25 дБм. Высокая точность (<0,5 дБ) и малое время установки параметров (ном. 1,2 мс) способствуют повышению производительности. В моделях до 6 ГГц включительно, присутствует электронный ступенчатый аттенюатор, обеспечивающий быстрое переключение уровня и повышенный ресурс, благодаря отсутствию механических переключений. В  свою очередь, некоторые модели генераторов могут оснащаться или стандартно имеют защиту от обратной мощности, обеспечивая высокую степень надежности. Опции повышения стабильности опорного генератора (SMB-B1 и -B1H), фильтры для уменьшения гармонических составляющих (SMB-B25/-B26), и  низкий фазовый шум  – обеспечивают отличное качество сигнала (чистоту спектра).

Полный набор аналоговых типов модуляций
В стандартной комплектации R&S®SMB100A оборудован АМ, ЧМ, ФМ-типами модуляции. При  желании, генератор можно оснастить встроенным импульсным модулятором (SMB-K21/-K22) и  импульсным генератором (SMB-K23) с  превосходными характеристиками, благодаря чему появляется возможность использования генератора в  аэрокосмических и  оборонных приложениях для  тестирования радарных систем. А  опция SMB-K27, в  свою очередь, обеспечит возможность генерации широкого диапазона реалистичных импульсных последовательностей.

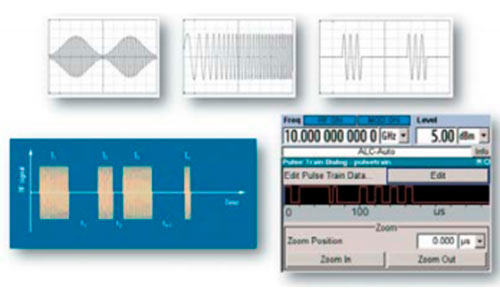

аналоговые типы модуляций R&S®SMB100A


Информация для заказа


Наименование

Тип

Код заказа

Генератор сигналов (базовый блок)

R&S®SMB100A

1406.6000.02

Принадлежности в комплекте: шнур питания, руководство по эксплуатации, CD с документацией.

Опции

Частотный диапазон ВЧ-тракта

от 100 кГц до 12,75 ГГц с электронным аттенюатором

SMB-B112

1407.2109.02

от 100 кГц до 12,75 ГГц без аттенюатора

SMB-B112L

1407.2150.02

от 100 кГц до 20 ГГц с механическим аттенюатором

SMB-B120

1407.2209.02

от 100 кГц до 20 ГГц без аттенюатора

SMB-B120L

1407.2250.02

от 100 кГц до 31,8 ГГц с механическим аттенюатором

SMB-B131

1407.2280.02

от 100 кГц до 40 ГГц с механическим аттенюатором

SMB-B140

1407.2309.02

от 100 кГц до 40 ГГц без аттенюатора

SMB-B140L

1407.2350.02

от 100 кГц до 40 ГГц с механическим аттенюатором и ограниченной длительностью импульсов

SMB-B140N

1407.2380.02

Термостатированный генератор опорной частоты (OCXO)

SMB-B1

1407.3005.02

Термостатированный генератор опорной частоты (OCXO)

с улучшенными характеристиками (не работает с SMB-B1)

SMB-B1H

1407.3070.02

Фильтр 150 МГц – 20 ГГц для уменьшения гармонических составляющих (только для SMB-B120/-B120L)

SMB-B25

1407.3205.02

Фильтр 150 МГц – 40 ГГц для уменьшения гармонических составляющих (только для SMB-B131/-B140/-B140L/-B140N)

SMB-B26

1407.1760.02

Защита по обратной мощности (только для SMB-B112/-B112L)

SMB-B30

1407.1160.02

Высокая выходная мощность от 50 МГц до 20 ГГц (только для SMB-B120/B120L)

SMB-B31

1407.1260.02

Высокая выходная мощность от 50 МГц до 40 ГГц (только для SMB-B131/-B140/-B140L/-B140N)

SMB-B32

1407.1360.02

Импульсный модулятор (для SMB-B112/-B112L/-B120/-B120L/-B131/-B140/-B140L/-B140N)

SMB-K21

1407.3811.02

Импульсный генератор

SMB-K23

1407.3786.02

Импульсные последовательности (требуется SMB-K23)

SMB-K27

1407.3828.02

Дополнительные принадлежности

Комплект для установки в 19-дюймовую стойку

ZZA-S234

1109.4493.00

USB-адаптер для подключения датчиков мощности NRP-Zxx

NRP-Z4

1146.8001.02

USB-адаптер для подключения датчиков мощности NRP-ZxxS/T/ A(N), длина 0,75/ 1,5/ 3/ 5 м

NRP-ZKU

1419.0658.xx

USB-адаптер для управления прибором через RS-232

TS-USB1

6124.2531.00

Адаптеры для приборов SMB-B112/-B112L/-B120/-B120L

Адаптер ВЧ разъема: PC 3,5 мм (гнездо)



1021.0512.00

Адаптер ВЧ разъема: PC 3,5 мм (штекер)

1021.0529.00

Адаптер ВЧ разъема: N (гнездо)

1021.0535.00

Адаптер ВЧ разъема: N (штекер)

1021.0541.00

Адаптеры для приборов SMB-B131/-B140/-B140L/-B140N

Адаптер ВЧ разъема: PC 2,4 мм (гнездо)

1088.1627.02

Адаптер ВЧ разъема: PC 2,92 мм (гнездо)

1036.4790.00

Адаптер ВЧ разъема: PC 2,92 мм (штекер)

1036.4802.00

Адаптер ВЧ разъема: N (гнездо)

1036.4777.00

Адаптер ВЧ разъема: N (штекер)

1036.4783.00





Для приобретения аналогового генератора сигналов R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту [email protected].
Основные характеристики
Диапазон Частот
R&S®SMB-B112/-B112L
от 100 кГц до 12,75 ГГц
R&S®SMB-B120/-B120L
от 100 кГц до 20 ГГц
R&S®SMB-B131
от 100 кГц до 31,8 ГГц
R&S®SMB-B140/-B140L/ -B140N
от 100 кГц до 40 ГГц
Разрешающая способность по частоте
0,001 Гц
Время установки
Режим SCPI Режим списка
<3 мс, ном. 1,6 мс <1 мс
Стабильность опорного генератора (старение)
Стандартно
<1 х 10–6/год
с опцией SMB-B1
<1 х 10–7/год
с опцией SMB-B1H
<3 х 10–8/год
Выход внутренней опорной частоты
BNC female
10 МГц (синус)
Вход для внешней опорной частоты
BNC female
5 МГц,10 МГц
Гарантируемый диапазон мощности выходного сигнала
SMB-B112/+B30
от -120 дБм до +18 дБм/+15 дБм
SMB-B112L/+B30
от -5 дБм до +18 дБм/+15 дБм
SMB-B120/+ B31
от -120 дБм до +11 дБм/+16 дБм
SMB-B120L/+ B31
от 0 дБм до +14 дБм/+19 дБм
SMB-B131/+B32
от -120 дБм до +8 дБм/+13 дБм
SMB-B140(N)/+B32
от -120 дБм до +8 дБм/+13 дБм
SMB-B140L/+B32
от 0 дБм до +11 дБм/+16 дБм
Разрешающая способность по уровню
0,01 дБ
Погрешность установки уровня
ALC вкл
от 0,5 дБ до 1,2 дБ
Время установки
Режим SCPI Режим списка
<2,5 мс, ном. 1,2 мс <1 мс
Защита от обратной мощности Опция SMB-B30 для моделей SMB-B112/-B112L;
Обратная мощность
50 Вт при 1 МГц < f ≤ 1 ГГц 25 Вт при 1 ГГц < f ≤ 2 ГГц 10 Вт при 2 ГГц < f ≤ 12,75 ГГц
Макс. доп. DC
35 В
Для моделей не оборудованных защитой
Обратная мощность
0,5 Вт
Макс. доп. DC
35 В для SMB-B112/-B112L; 0 В для SMB-B120/-B120L/-B131/ -B140/-B140L/-B140N
Чистота спектра
Гармонические составляющие
для SMB-B101…-B112
<-30 дБн
для SMB-B120…-B140 с опц. SMB-B25/-B26
<-30 дБн при 1 МГц < f ≤ 150 МГц <-58 дБн при 150 МГц < f ≤ 3 ГГц <-50 дБн при 3 ГГц < f ≤ 20 ГГц
Негармонические составляющие
f ≤ 1,5 ГГц
<-70 дБн
1,5 ГГц ≤ f ≤ 3 ГГц
<-64 дБн, <-78 дБн (тип.)
6,375 ГГц ≤ f ≤ 12,75 ГГц
<-52 дБн, <-66 дБн (тип.)
25,5 ГГц ≤ f ≤ 40 ГГц
<-40 дБн, <-54 дБн (тип.)
Фазовый шум (отстройка 20 кГц)
Несущая 1 ГГц
< -122 дБн/Гц, < -128 дБн/ Гц (тип.)
Несущая 3 ГГц
< -112 дБн/Гц, < -118 дБн/ Гц (тип.)
Несущая 10 ГГц
< -102 дБн/Гц, < -108 дБн/ Гц (тип.)
Несущая 30 ГГц
< -92 дБн/Гц, < -98 дБн/Гц (тип.)
Несущая 40 ГГц
< -90 дБн/Гц, < -96 дБн/Гц (тип.)
Типы модуляции
Стандартно: АМ, ЧМ, ФМ
См. спецификацию к прибору
ИМ (требуется SMB-K21 или -K22)
Подавление в паузе
> 80 дБ
Время нарастания/спада
< 15 нс, < 5 нс (тип.) f ≤ 20 ГГц < 9 нс (тип.) f > 20 ГГц
Мин. длительность имп.
20 нс (кроме SMB-B140N) Для SMB-B140N 20 нс при f ≤ 20 ГГц 30 нс при f > 20 ГГц
Частота повторения имп.
от 0 Гц до 25 МГц
Источники модуляции
Внутренний модулирующий генератор (LF)
Тип сигнала
Синус, Прямоуг., Пилообразный
Диапазон частот
от 0,1 Гц до 1 МГц синус от 0,1 Гц до 20 кГц прямоуг., пила
Разрешение по частоте
0,1 Гц
Генератор импульсов (SMB-K23)
Режимы
Единичный / двойной импульс
Период имп
от 40 нс до 85 с
Длительность имп
от 10 нс до 1 с
Пачки импульсов (SMB-K27)
Кол-во пачек
от 1 до 2047
Кол-во имп. в пачке
от 1 до 65’535
Длит. имп.
от 10 нс до 5 мс
Stereo/RDS (SMB-B5)
См. спецификацию к прибору
Общая информация
ВЧ-выход 50Ω
SMB-B112…-B120
Адаптер ВЧ разъема: PC 3,5 мм (гнездо)
SMB-B131…-B140
Адаптер ВЧ разъема: PC 2,92 мм (гнездо)
Интерфейсы
USB2.0, LAN, GPIB, RS-232
Питание
Сеть переменного тока
90 В – 264 В 45-66 Гц при 100-240 В 380-440 Гц при 100-120 В
Потребляемая мощность
В зависимости от модели
от 60 Вт до 140 Вт
Габаритные размеры: ШхВхГ (мм)
Для SMB-B101…-B106
344 х 112 х 368
Для SMB-B112…-B140
344 х 112 х 418
Масса
Для SMB-B101…-B106
5,3 кг
Для SMB-B112
5,6 кг
Для SMB-B120…-B140
6.9 кг
