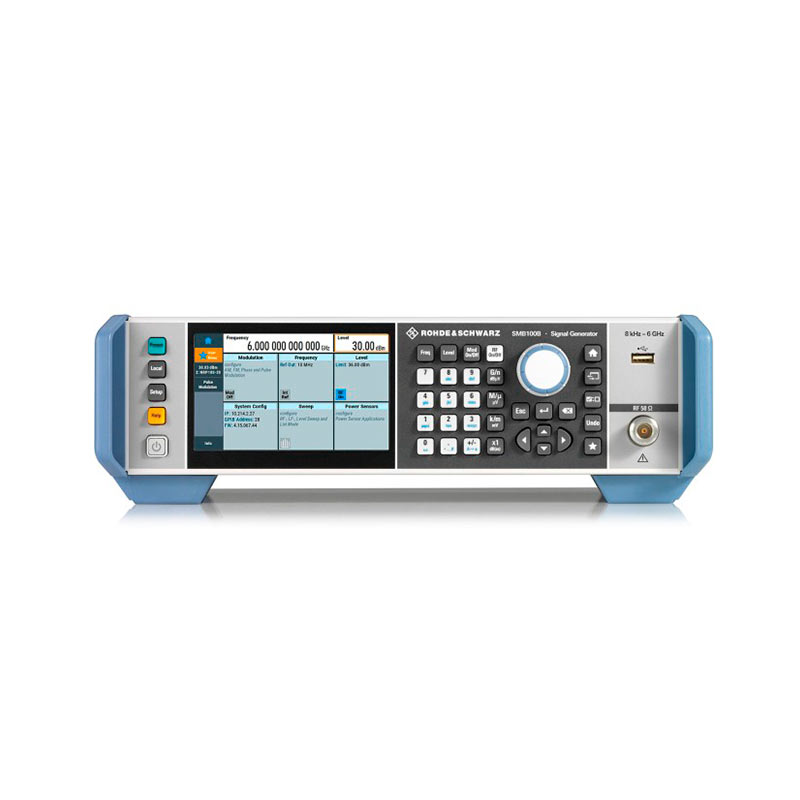

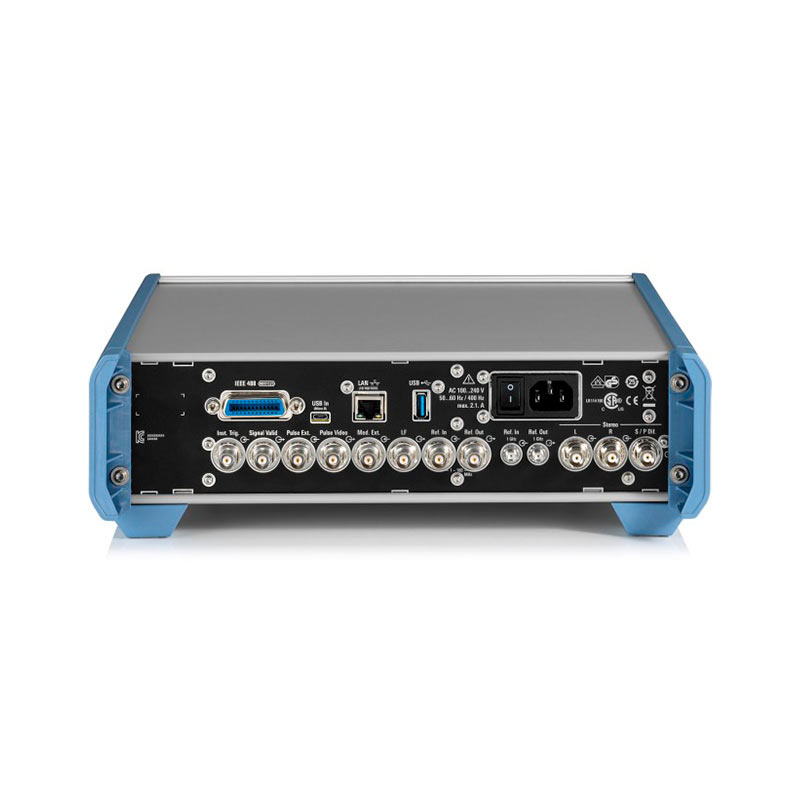

Аналоговый генератор сигналов R&S®100B

Технические характеристики аналогового генератора сигналов R&S®SMB100B диктуют новые стандарты для  генераторов среднего класса, особенно это касается высокой выходной мощности и фазового шума. Графический интерфейс пользователя с сенсорным экраном, а также, эмуляция команд удаленного управления генераторов других производителей – способствуют легкой интеграции прибора в уже существующие измерительные комплексы. В отличие от предыдущей версии генератора (SMB100A) этот генератор имеет более высокую выходную мощность, пониженный фазовый шум, большой сенсорный экран. При этом внешние размеры новой модели остались практически неизменными.

Отправить запрос
Описание
Характеристики

Основные свойства

  • Диапазон частот от 8 кГц до 1 / 3 / 6 ГГц;
  • Превосходный фазовый шум <-134 дБн/Гц на 1 ГГц при отстройке 20 кГц;
  • Высокая выходная мощность: до +36 дБмВт (изм.);
  • Малое время переключения;
  • Большой выбор типов модуляций:
    -АМ, ЧМ, ФМ, ИМ, Stereo/RDS;
  • Поддержка датчиков мощности серии R&S®NRP;
  • Графический интерфейс с сенсорным экраном


Характерные особенности


Работа на современном оборудовании –залог эффективной работы, но замена устаревших приборов современными аналогами может оказаться довольно сложной задачей.R&S®SMB100B позволяет эмулировать множество устаревших генераторов других производителей без существенных аппаратных и программных изменений, удлинив срок службы тестовой системы. Удобство использования генератора R&S®SMB100B обусловлено наличием современного графического интерфейса и сенсорного экрана. Теперь не нужно тратить драгоценное время на поиск часто используемых параметров.

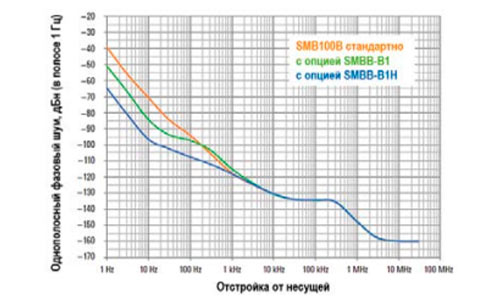

Мощные и качественные сигналы
Тестируемые устройства редко подключают напрямую к  генератору сигналов. Между ними чаще всего находятся кабели и другие компоненты, которые способствуют затуханию сигнала. Для компенсации таких потерь необходима большая выходная мощность. С другой стороны, при тестировании компонентов, необходим чистый/качественный сигнал, который должен превосходить характеристики исследуемой системы или  устройства. Генератор R&S®SMB100B способен справиться с самыми требовательными контрольно-измерительными задачами. Оснащенный соответствующими опциями он способен выдавать ВЧ-сигнал мощностью до  +36  дБмВт, устраняя необходимость в  дополнительных усилителях.


качественные сигналы R&S®SMB100B

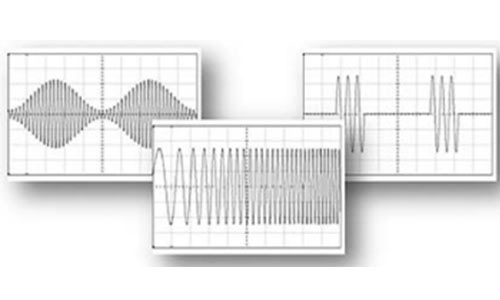

Большой выбор типов модуляций
Редко, когда используется обыкновенный ВЧ гармонический сигнал. Такой вид сигнала обычно является только переносчиком информации, а вся информационная часть заложена в  модулирующем сигнале. Генератор R&S®SMB100B можно оснастить различными источниками модулирующих сигналов и соответствующими модуляторами, в результате он будет способен создавать не только обычные виды модуляций (АМ, ЧМ, ФМ, ИМ), но и сигналы Stereo/RDS, широко применяемые в автомобильных магнитолах/радиоприёмниках.


модуляция R&S®SMB100B

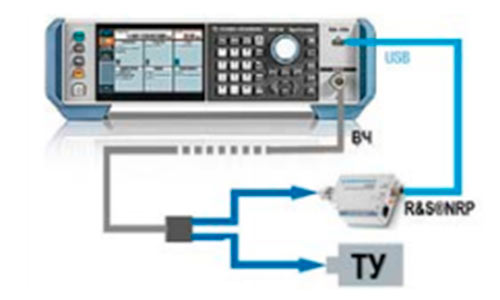

Контроль выходного уровня
Поддержка преобразователей мощности серии R&S®NRP дает более точный и  стабильный контроль за  мощностью на входе тестируемого устройства (ТУ), исключаются также дополнительные погрешности, вызванные, например, потерями в кабеле между генератором и ТУ.



тестируемое устройство и R&S®SMB100B


Информация для заказа


Наименование

Тип

Код заказа

Генератор сигналов (базовый блок)

R&S®SMB100B

1422.1000.02

Принадлежности в комплекте: шнур питания, комплект документации

Опции

Диапазон частот от 8 кГц до 1 ГГц

SMBB-B101

1422.5005.02

Диапазон частот от 8 кГц до 3 ГГц

SMBB-B103

1422.5105.02

Диапазон частот от 8 кГц до 6 ГГц

SMBB-B106

1422.5205.02

Генератор опорной частоты

Термостатированный генератор опорной частоты (OCXO) (не работает с опцией SMBB-B1H)

SMBB-B1

1422.5305.02

Термостатированный генератор опорной частоты (OCXO) с улучшенными характеристиками (не работает с опцией SMBB-B1)

SMBB-B1H

1422.5405.02

Вход/ Выход опорного сигнала со сверх низким шумом: 100 МГц, 1 ГГц

SMBB-B3

1422.5505.02

Настраиваемый вход опорной частоты, от 1 МГц до 100 МГц

SMBB-K704

1422.6301.02

Выходная мощность

Высокая выходная мощность

SMBB-K31

1422.5705.02

Ультра высокая выходная мощность

SMBB-B32

1422.5740.02

Типы аналоговой модуляции

Высокопроизводительный импульсный модулятор

SMBB-K22

1422.5905.02

Генератор импульсов

SMBB-K23

1422.6001.02

Многофункциональный генератор

SMBB-K24

1422.6053.02

Серия / пачка импульсов (Pulse Train) (необходима опц. -К23)

SMBB-K27

1422.6101.02

Модуляция АМ/ЧМ/ФМ

SMBB-K720

1422.6201.02

Stereo/RDS кодирование (необходима опц. -К720)

SMBB-B5

1422.5605.02

Дополнительные аксессуары и принадлежности

Интерфейсы удаленного управления (GPIB, USB)

SMBB-B86

1422.5805.02

Адаптер USB-RS232 для удаленного управления

TS-USB1

6124.2531.00

Комплект для установки в 19-дюймовую стойку

ZZA-KNA23

1177.8084.00



Для приобретения аналогового генератора сигналов R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту [email protected].
Основные технические характеристики
Частотный диапазон
SMBB-B101
от 8 кГц до 1 ГГц
SMBB-B103
от 8 кГц до 3 ГГц
SMBB-B106
от 8 кГц до 6 ГГц
Дискретность установки частоты
0,001 Гц
Время установки
< 1,1 мс (0,8 мс измеренное)
Стабильность опорного генератора (старение)
Стандартно
<1 × 10–6/год
с опцией SMBB-B1
<3 × 10–7/год
с опцией SMBB-B1H
<3 × 10–8/год
Вход для внешней опорной частоты
Стандартно
10 МГц (BNC (розетка))
с опцией SMBB-B3
100 МГц (BNC (розетка))1 ГГц (SMA (розетка))
с опцией SMBB- K704
от 1 МГц до 100 МГц (BNC (розетка))
Выход для опорной частоты
(форма сигнала – синус)
Внутренний источник
Стандартно
10 МГц (BNC (розетка))
Внешний источник
вх. частота: 10МГц
10 МГц (BNC (розетка))
с опцией SMBB-B3
10, 100 МГц (BNC (розетка)), 1 ГГц (SMA (розетка))
с опцией SMBB- K704
10 МГц (BNC (розетка))
Гарантированный уровень мощности выходного сигнала
Стандартно
200 кГц < f ≤ 1 МГц
от -110 дБм до +13 дБм
1 МГц < f ≤ 10 МГц
от -110 дБм до +18 дБм
10 МГц < f ≤ 6 ГГц
от -127 дБм до +18 дБм
с SMBB-K31
200 кГц < f ≤ 1 МГц
от -110 дБм до +13 дБм
1 МГц < f ≤ 10 МГц
от -110 дБм до +21 дБм
10 МГц < f ≤ 4 ГГц
от -127 дБм до +21 дБм
4 ГГц < f ≤ 6 ГГц
от -127 дБм до +20 дБм
200 кГц < f ≤ 10 МГц
от -110 дБм до +21 дБм
10 МГц < f ≤ 6 ГГц
от -127 дБм до +26 дБм
Дискретность установки уровня
0,01 дБ
Погрешность установки уровня (при уровне > –90 дБм)
200 кГц < f ≤ 3 ГГц
< 0,5 дБ
f > 3 ГГц
< 0,7 дБ
Время установки
< 1 мс (0,7 мс измеренное)
Чистота спектра
Гармонические составляющие
1 МГц ≤ f ≤ 6 ГГц
<-30 дБн
Фазовый шум (при отстройке 20 кГц на несущей)
1 ГГц
< –126 дБн/Гц, -132 дБн/Гц тип
2 ГГц
< –120 дБн/Гц, -126 дБн/Гц тип
3 ГГц
< –116 дБн/Гц, -122 дБн/Гц тип.
4 ГГц
< –114 дБн/Гц, -120 дБн/Гц тип
6 ГГц
< –110 дБн/Гц, -116 дБн/Гц тип.
Типы модуляции
SMBB-K720 (АМ, ЧМ, ФМ)
SMBB-K22 (ИМ) (стандартно – внешняя, с SMBB-K23 – внутренняя/внешняя)
время нарастания/спада
<15 нс (transition type: Fast), <200 нс (transition type: Smoothed)
частота повторения
до 25 МГц
мин. длительность имп.
<20 нс (transition type: Fast)
SMBB-K27 Пачки импульсов (Pulse train) (доп. режим для SMBB-K23)
количество пачек
от 1 до 2047
Кол-во имп. в пачке
от 1 до 65’535
SMBB-B5 Stereo/RDS coder
Stereo режимы
L, R, R = L, R = –L, R ≠ L
MPX девиация
до 80 кГц
AF диапазон
от 20 Гц до 15 кГц
Длина данных RDS
64 кБайт
Источники модуляции
Внутренний модулирующий генератор
Типы сигналов
Измерительный приемник ЭМП R&S®ESRP
Диапазон частот
от 0,1 Гц до 1 МГц
SMBB-K24 2 НЧ генератора, генератор шума
Типы сигналов
Синусоидальный, импульсный, треугольный, трапецеидальный, шумоподобный
Диапазон частот
Синус от 0,1 Гц до 10 МГц
Полосы шум. сигнала
от 100 кГц до 10 МГц
импульсный, треугольный, трапецеидальный,
от 0,1 Гц до 1 МГц
SMBB-K23 Генератор импульсов
Режимы
Единичный / двойной импульс
Период
от 40 нс до 100 с
Длительность
от 10 нс до 1 с (единичный импульс) от 20 нс до 1 с (двойной импульс)
Джиттер
< 10 нс
Общая информация
Интерфейсы
Стандартно
LAN
с опц. SMBB-B86
USB, GPIB
Питание
сеть переменного тока
100 В-240 В (50-60 Гц, 400 Гц)
Потребляемая мощность
110 Вт
Габаритные размеры Ш×В×Г (мм)
344 × 108 × 372
Масса
6,8 кг
