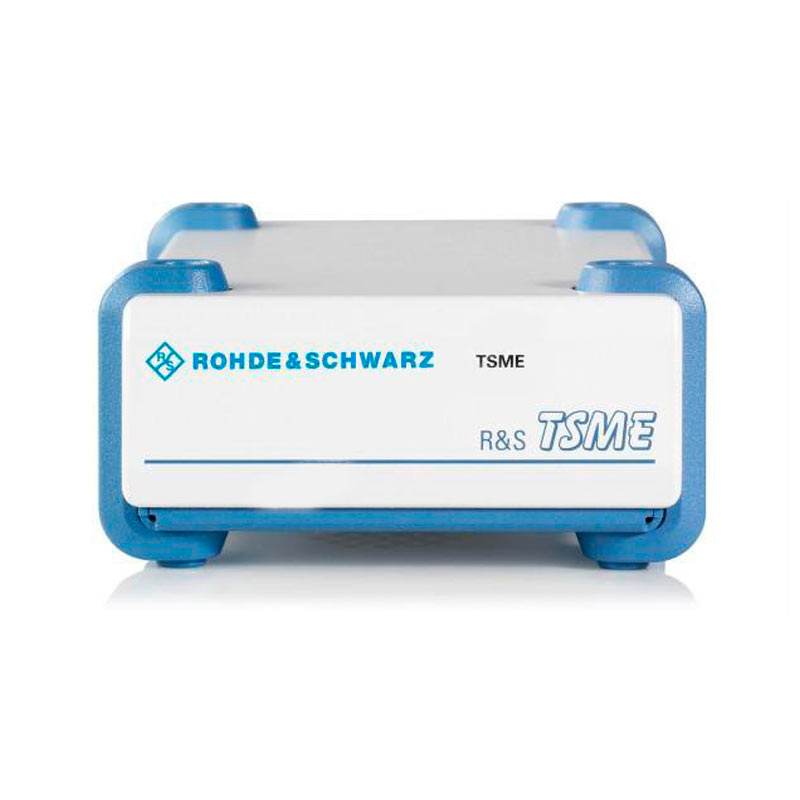

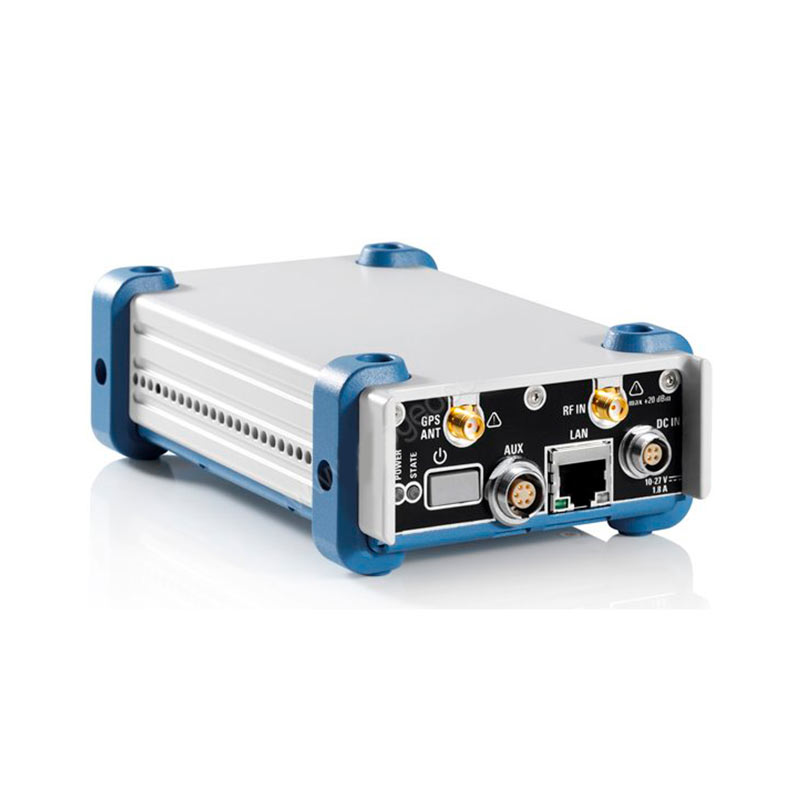

Сверхкомпактный радиосканер R&S®TSME
Поддержка нескольких технологий и нескольких частотных диапазонов, а также возможность выбора только необходимых опций делают сканер оптимальным по соотношению цена/производительность в сегменте сканеров для проведения драйв-тестов и пеших измерений.
Основные свойства
- Решение, совместимое с продуктами SwissQual;
- Диапазон частот: от 350 МГц до 4,4 или 6 ГГц;
- Интерфейс подключения: LAN;
- Поддержка 8 разных технологий: GSM / DCS, WCDMA, CDMA2000®, 1xEV-DO (Rel.0 /Rev.A/Rev.B), WiMAX™ IEEE 802.16e, TD-LTE, LTE-FDD, TETRA/DMO, TD-SCDMA, и функция анализатора спектра RF Power Scan;
- Одновременное измерение нескольких технологий в нескольких частотных диапазонах одним устройством;
- Возможность сканирования частотных каналов с шириной полосы до 20 МГц таких технологий, как LTE, LTE-Advanced и WiMAX, в т. ч. объединенные каналы LTE-Advanced;
- Декодирование системной информации и протоколов L3;
- Автономная работа в составе рюкзачной системы TSME-Z3;
- Встроенный микропроцессор GPS/GLONASS для определения месторасположения.
Назначение
- Анализ производительности радиосетей операторов мобильной связи;
- Бенчмаркинг сетей (одновременные измерения сетей разных операторов связи в одно и то же время по одной и той же методике);
- Сравнение различных технологий одного и того же оператора;
- Радиопланирование и развертывание новых базовых станций и сетей связи;
- Поиск ошибок на сети и оптимизация сетей;
- Определение месторасположения базовых станций;
- Радиомониторинг спектра.
Технологии
|
|
Поддержка технологии |
Декодирование системной информации и протоколов L3 |
|
GSM |
+ |
+ |
|
WCDMA |
+ |
+ |
|
CDMA2000® |
+ |
+ |
|
1xEV-DO (Rel.0/Rev.A/Rev.B) |
+ |
+ |
|
WiMAX™ IEEE 802.16 |
+ |
+ |
|
TD-LTE |
+ |
+ |
|
LTE-FDD |
+ |
+ |
|
TETRA, TETRA DMO |
+ |
+ |
|
TD-SCDMA |
+ |
+ |
|
RF-Power Scan |
+ |
- |
Особенности и преимущества
- Гибкая конфигурация радиосканера
- Программная модернизация
- Каскадирование
- Портативное исполнение
использовать его для драйв-тестов и пеших портативных измерений внутри помещений.
- Области применения
ошибок в конфигурации сети.
Информация для заказа
|
Наименование |
Тип устройства |
Код заказа |
|
|
Базовый блок |
|||
|
Автономный портативный радиосканер R&S®TSME |
R&S®TSME |
1514.6520.20 |
|
|
Автономный портативный радиосканер R&S®TSME6 |
R&S®TSME6 |
4900.0004.02 |
|
|
* В комплект поставки входят:, сетевой (LAN) кабель, антенна GPS-приемника, адаптер питания в прикуриватель, руководство по эксплуатации |
|||
|
Опции |
|||
|
Опция сканера: TD-SCDMA |
R&S®TSME-K20 |
1510.0079.02 |
|
|
Опция сканера: WCDMA |
R&S®TSME-K21 |
1514.6820.02 |
|
|
Опция сканера: CDMA2000® |
R&S®TSME-K22 |
1514.6836.02 |
|
|
Опция сканера: GSM |
R&S®TSME-K23 |
1510.0085.02 |
|
|
Опция сканера: EVDO |
R&S®TSME-K24 |
1510.0010.02 |
|
|
Опция сканера: TETRA |
R&S®TSME-K26 |
1514.6920.02 |
|
|
Опция сканера: функция анализатора спектра RF Power Scan |
R&S®TSME-K27 |
1514.6813.02 |
|
|
Опция сканера: WiMAX™ |
R&S®TSME-K28 |
1514.6842.02 |
|
|
Опция сканера: LTE |
R&S®TSME-K29 |
1514.6859.02 |
|
|
Функция сканера: LTE Downlink Allocation Analyzer (DLAA) *Функция автоматического определения загруженности каналов LTE |
R&S®TSME-K31 |
1522.6990.02 |
|
|
Опция сканера: одновременные измерения во всех частотных диапазонах |
R&S®TSME-KAB |
1514.7384.02 |
|
|
Опция сканера: одновременные измерения в 1 частотном диапазоне |
R&S®TSME-K1B |
1514.7403.02 |
|
|
Опция сканера: одновременные измерения в 2 частотных диапазонах |
R&S®TSME-K2B |
1514.7410.02 |
|
|
Опция сканера: одновременные измерения в 3 частотных диапазонах |
R&S®TSME-K3B |
1514.7426.02 |
|
|
Опция сканера: одновременные измерения в 4 частотных диапазонах |
R&S®TSME-K4B |
1514.7432.02 |
|
|
Опция сканера: одновременные измерения в 5 частотных диапазонах |
R&S®TSME-K5B |
1514.7449.02 |
|
|
Опция сканера: добавление 1 частотного диапазона к имеющемуся |
R&S®TSME-KUB |
1514.7390.02 |
|
|
Антенны |
|||
|
Антенная подставка с магнитной основой |
R&S®TSME-ZA1 |
1506.9817.02 |
|
|
Антенная подставка с магнитной основой и GPS-антенной |
R&S®TSME-ZA2 |
1506.9823.02 |
|
|
Антенная подставка с фиксированной основой (крепеж) |
R&S®TSME-ZA3 |
1506.9830.02 |
|
|
Антенная подставка с фиксированной основой (крепеж) и GPS-антенной |
R&S®TSME-ZA4 |
1506.9846.02 |
|
|
Антенна дипольная на диапазон 400-440 МГц |
R&S®TSMW-ZE2 |
1117.8165.00 |
|
|
Антенна дипольная PCTel на TETRA-диапазон 380-430 МГц |
R&S®TSMW-ZE7 |
1519.5709.02 |
|
|
Антенна дипольная на диапазон 698-2700 МГц |
R&S®TSMW-ZE8 |
1506.9852.02 |
|
|
Антенна дипольная для рюкзака на диапазон 698-2700 МГц |
R&S®TSME-Z7 |
3591.2870.02 |
|
|
Антенна сверхширокополосная на диапазон 350-6000 МГц |
R&S®TSME-Z9 |
3590.8039.02 |
|
|
Аксессуары |
|||
|
Блок питания переменного тока 220V → 12V/2.5A |
R&S®TSME-Z1 |
1514.6913.02 |
|
|
Комплект крепежа в 19’’-стойку |
R&S®TSME-Z2 |
1522.6502.02 |
|
|
Комплект крепежа |
R&S®TSME-Z4 |
1522.6590.02 |
|
|
Чемоданчик для переноски |
R&S®TSME-Z5 |
1514.6942.02 |
|
|
Рюкзачная система TSME-Z3 |
|||
|
Рюкзачная система |
R&S®TSME-Z3 |
1514.6936.02 |
|
|
Аккумулятор, 91 Вт·ч |
R&S®TSME-Z3B1 |
1519.0913.02 |
|
|
Зарядное устройство на два аккумулятора |
R&S®TSME-Z3BC2 |
1519.0920.02 |
|
|
Комплект крепежа для двух радиосканеров R&S®TSME |
R&S®TSME-Z3T2 |
1519.1003.02 |
|
|
Комплект крепежа для одного мобильного устройства |
R&S®TSME-Z3M1 |
1519.1010.02 |
|
|
Встроенный компьютер на базе микропроцессора Intel i5 |
R&S®TSPC-NUC |
3590.8374.02 |
|
|
Комплект крепежа для R&S®TSPC-NUC PC |
R&S®TSME-Z3N1 |
1519.1032.02 |
|
|
Программное обеспечение для проведения драйв-тестов и измерений |
|||
|
Программа R&S®ROMES |
R&S®ROMES4 |
1117.6885.04 |
|
|
Драйвер радиосканера R&S®TSME для программы R&S®ROMES |
R&S®ROMES4T1E |
1117.6885.82 |
|
|
Функция определения месторасположения базовых станции |
R&S®ROMES4LOC |
1117.6885.32 |
|
|
Функция автоматического определения каналов (ACD) |
R&S®ROMЕS4ACD |
1506.9869.03 |
|
Для приобретения сверхкомпактного радоисканера R&S TSME просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
