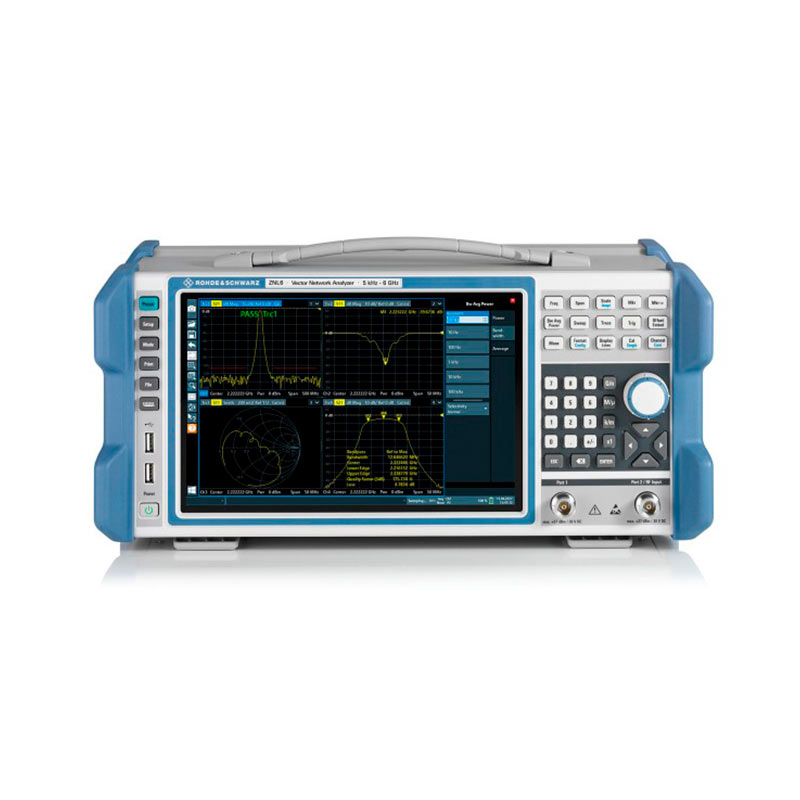

Векторный анализатор цепей R&S®ZNL3, ZNL6

Для любого инженера существенное значение имеет способность решать широкий круг задач. Анализатор серии R&S®ZNL в полной мере оправдывает свою принадлежность к комплексным измерительным приборам. Прибор объединяет в себе функции 2-портового анализатора цепей, анализатора спектра и измерителя мощности. Простой и удобный пользовательский интерфейс, в  дополнении с  широкими возможностями питания, делают этот прибор уникальным решением как в лабораторных, так и в полевых условиях.

Отправить запрос
Описание
Характеристики

Основные свойства


  • Диапазон частот от 5 кГц до 3 или 6 ГГц;
  • Полный набор S-параметров;
  • Динамический диапазон до 130 дБ (тип.);
  • Встроенный анализатор спектра (опционально);
  • Полоса анализа до 40 МГц (опционально);
  • Поддержка датчиков мощности (опционально);
  • Широкоформатный 10,1-дюймовый сенсорныйWXGA экран
  • Операционная система Windows 10;
  • Различные варианты питания:
  • - От сети переменного тока;
    - От источника постоянного тока;
    - От аккумуляторной батареи;
  • Компактные размеры (глубина 24 см);
  •  Малый вес (6 кг).


Характерные особенности

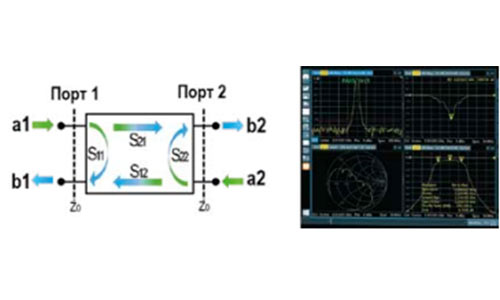

Анализ электрических цепей для  R&S®ZNL является стандартным режимом работы. Прибор обеспечивает 2-портовые 2-правленные измерения полной матрицы S-параметров. Разнообразные форматы отображения результатов измерения упрощают интеграцию данных в  отчеты и  таблицы для последующей обработки.
Расширить возможности анализа цепей помогут опции: анализа во временной области (ZNL-K2), для определения рассогласования в линиях передачи, отображая неоднородности, коэффициенты отражения или импедансы, и опция определения расстояния до повреждения в кабелях (ZNL-K3).

Режим анализатора спектра (опция -B1)

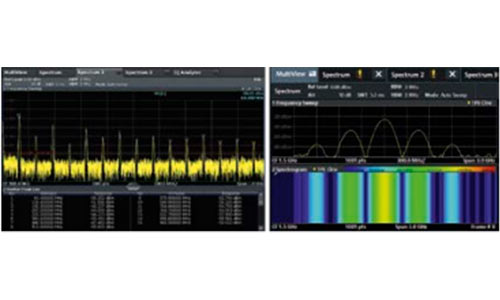

Данная опция позволит выполнять спектральный анализ, основанный на  измерениях мощности. По  необходимости, расширить полосу анализа с 10 до 40 МГц можно с помощью опции FPL1-B40. Спектрограмма (режим водопада)  – двумерная диаграмма с использованием различных цветов для каждого уровня мощности, будет полезна при анализе прерывистых сигналов. А приложения “I/Q Analyzer» позволит выполнять сбор I/Q-данных и их анализ.
Режим анализатора спектра (опция -B1)
Опция FPL1-K7 пригодится для измерения сигналов аналоговой модуляции АМ/ЧМ/ФМ, а  прикладное ПО  FPL1-K30 выполнит измерения коэффициента шума и усиления.

Режим измерителя мощности (FPL1-K9)

В дополнение к функции анализа мощности, для применений, требующих очень высокой точности измерения и регулировки уровней передаваемого сигнала, опция RFPL1-K9 позволяет использовать анализатор совместно и  с датчиками поглощаемой мощности (серий NRP). Датчики могут подключаться к USB-разъемам при помощи соответствующих адаптеров NRP-Z4/-ZKU, или  к  специальному разъему на плате дополнительных интерфейсов FPL1-B5

Новый уровень удобства работы

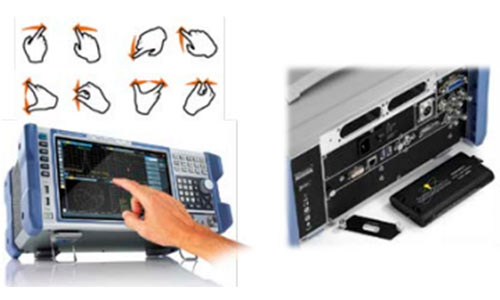

Анализатор R&S®ZNL отличается высокой гибкостью управления как  стандартным способом, с  помощью клавиш, так и  посредством широкоформатного 10,1-дюймового сенсорного экрана, с помощью жестов касания, привычных пользователям смартфонов. Небольшие размеры, малый вес, широкая номенклатура аксессуаров и принадлежностей, а также, возможности питания: от сети переменного тока, от источника питания постоянного тока, и от аккумуляторных батарей – делают R&S®ZNL незаменимым инструментом для всех, кто нуждается в эффективном средстве измерений.


Режим анализатора спектра (опция -B1)


Информация для заказа



Наименование

Тип

Код заказа

Векторный анализатор цепей: 2 порта, 3 ГГц

R&S®ZNL3

1323.0012K03

Векторный анализатор цепей: 2 порта, 6 ГГц

R&S®ZNL6

1323.0012K06

Опции и принадлежности

Анализатор спектра

ZNL3-B1

1323.1802.02

Анализатор спектра

ZNL6-B1

1323.2067.02

Расширенный диапазон мощности

ZNL3-B22

1323.1860.02

Расширенный диапазон мощности

ZNL6-B22

1323.2121.02

Ступенчатый аттенюатор приемника порта 1

ZNL3-B31

1323.1848.02

Ступенчатый аттенюатор приемника порта 1

ZNL6-B31

1323.2038.02

Ступенчатый аттенюатор приемника порта 2

ZNL3-B32

1323.1854.02

Ступенчатый аттенюатор приемника порта 2

ZNL6-B32

323.2044.02

Термостатированный кварцевый генератор (OCXO)

FPL1-B4

1323.1902.02

Дополнительные интерфейсы: 25-пин D-Sub, Noise control, Power sensor, IF/video/demod out

FPL1-B5

1323.1883.02

Интерфейс GPIB

FPL1-B10

1323.1890.02

Разъем для питания от источника пост. тока 12-24 В

FPL1-B30

1323.1877.02

Встроенная Li-Ion аккумуляторная батарея

FPL1-B31

1323.1725.02

Полоса анализа 40 МГц (требуется опция ZNL3-B1)

FPL1-B40

1323.1931.02

Анализ во временной области (Time Domain)

ZNL-K2

1323.1819.02

Демодуляция АМ/ЧМ/ФМ (требуется опция ZNL3-B1)

FPL1-K7

1323.1731.02

Поддержка датчиков мощности R&S®NRP

(требуется опция ZNL3-B1)

FPL1-K9

1323.1754.02

Измерение коэффициента шума и усиления

FPL1-K30

1323.1760.02

Жесткая защитная крышка

FPL1-Z1

1323.1960.02

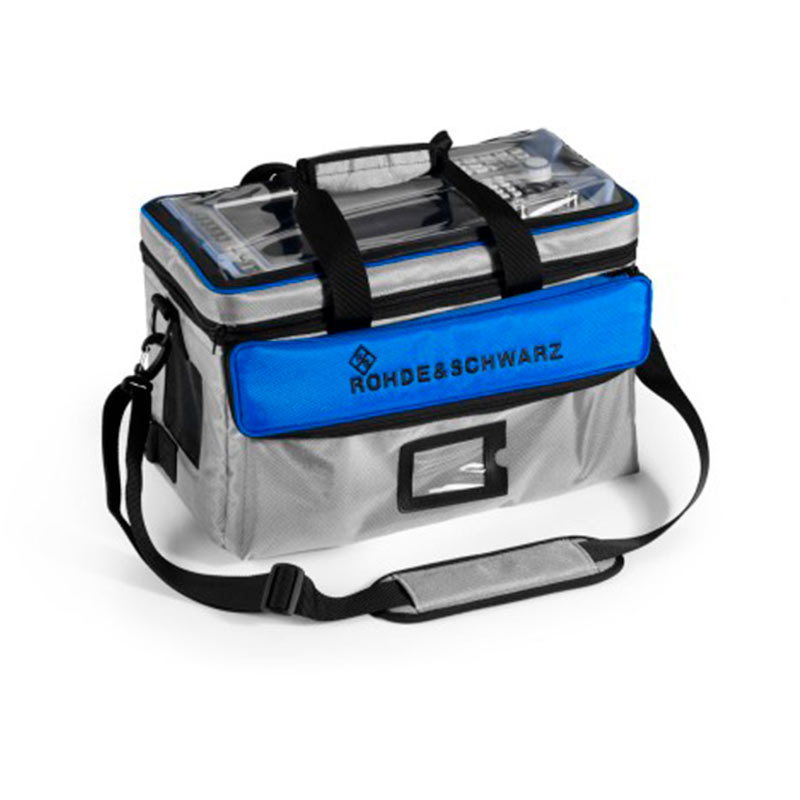

Сумка для транспортировки, с прозрачной крышкой

FPL1-Z2

1323.1977.02

Система ремней для работы «на весу» (требуется FPL1-Z2)

FPL1-Z3

1323.1683.02

Дополнительная Li-Ion аккумуляторная батарея (требуется опция FPL1-B31)

FPL1-Z4

1323.1677.02

Антибликовая пленка

FPL1-Z5

1323.1690.02

Комплект для монтажа в 19-дюймовую стойку

FPL1-B478

1323.1954.02

Наушники



0708.9010.00

Фазостабильный кабель: тип N (вилка-вилка), 50Ω, длина: 0,6 м / 0,9 м, от 0 Гц до 18 ГГц

ZV-Z191

1306.4507.24/36

Механический калибровочный набор: до 3 ГГц, N-тип

ZCAN

0800.8515.52

Механический комбинированный калибровочный набор: до 9 ГГц, тип N (вилка/розетка)

ZV-Z170

1317.7683.02/03

Автоматический модуль калибровки: 2 порта, до 8,5 ГГц, тип N (розетка), (опционально возможна индивидуальная конфигурация каждого порта: N, 3,5 мм, 7/16 и 4.3-10)

ZN-Z51

1319.5507.72

Автоматический модуль калибровки: 2 порта, до 8,5 ГГц, тип N (розетка)

ZN-Z151

1317.9134.72

Дополнительные принадлежности см. раздел «Аксессуары для анализаторов цепей»


Для приобретения векторного анализатора электрических цепей R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
Режим векторного анализа цепей
Диапазон частот
R&S®ZNL3
от 5 кГц до 3 ГГц
R&S®ZNL6
от 5 кГц до 6 ГГц
Количество измерительных портов
2, тип N (female (розетка))
Импедансе
50Ω
Количество точек измерений
от 1 до 100’001
Полосы ПЧ
от 1 Гц до 500 кГц
Стабильность опорного генератора (старение)
Стандартно: ± 1·10-6, (с опцией PL-B4: ± 1·10-7)
Динамический диапазон
> 120 дБ (тип. 130 дБ)
Время измерения
201 точка, span 200 МГц, BW 500 кГц < 5 мс
Диапазон выходной мощности
Стандартно
от -10 дБм до 0 дБм (тип. до +3 дБм)
с опцией ZNL-B22
от -40 дБм до 0 дБм (тип. до +3 дБм)
Максимальный номинальный уровень входной мощности
0 дБм
Точность измерения
параметра передачи
< 0,05 дБ или < 0,5° (от -35 дБм до +5 дБм)
параметра отражения
< 0,12 дБ или < 0,8° (до 2 ГГц при 0 дБм)
Режим анализа спектра (опция ZNL-B1)
Диапазон частот
от 5 кГц до 6 ГГц
Диапазон настроек аттенюатора
от 0 до 30 дБ (шаг 10 дБ)
Фазовый шум (несущая 500 МГц) отстройка 10 кГц
< -103 дБн, тип.-108 дБн
Узкополосные фильтры (по уровню -3 дБ)
Свипирующие
от 100 кГц до 10 МГц
БПФ-фильтры
от 1 Гц до 50 кГц
Канальные
от 10 Гц до 10 МГц
Полоса анализа
стандартно
10 МГц
с опцией FPL1-B40
40 МГц
Точка пересечения 3-порядка (TOI)
> 16 дБм, 20 дБм (тип.)
Отображаемый уровень собственных шумов (DANL)
до -140 дБм, -150дБм (тип)
Скорость измерения
Поиск пика маркером
1,3 мс (ном.)
Общие данные
Интерфейсы
Стандартно
LAN, USB, DVI-D, 3,5 мм mini jack
с опцией FPL1-B10
GPIB
с опцией FPL1-B5
25-пин D-Sub, Noise control, Power sensor, IF/video/demod out
Дисплей
Диагональ
26,4 см (10,1 дюйма)
Разрешение
1280 × 800 × 262144
Тип
Сенсорный, WXGA
Питание
Сеть перем. тока
100-240В, 50-60 Гц, 400 Гц
Опция FPL1-B30
Разъем для питания от источника пост. тока. Вх. напряжение: 10,4 – 28 В
Опция FPL1-B31
Аккумуляторная батарея. Время работы 3,5 ч Время заряда < 2 ч
Потребляемая мощность
тип. 90 Вт (макс. 300 Вт)
Диапазон температур
Рабочий режим
от +5 °C до +40 °C
Габаритные размеры (Ш-В-Г), мм
408 – 186 – 235
Масса
без опций
6 кг
С аккумулятором
7,3 кг
