Векторный генератор сигналов R&S®SGS100A (SGS-B106, SGS-B112, SGS -B106V, SGS-B112V)

При разработке автоматизированных тестовых систем (ATE) всё чаще встаёт вопрос о необходимости более экономичных способов их создания. Одной из проблем, ограничивающих экономию, является размер системы. Беря во внимание все эти особенности, компанией Rohde&Schwarz была разработана серия компактных низкопрофильных приборов серии SGMA, имеющих высоту 1U (4,45 см.), миниатюрное исполнение которых никак не сказалось на их технических возможностях.
Модель R&S®SGS100A является первой из серии, специально разработанной для ATE-систем. Генератор может выступать и в качестве источника немодулированных сигналов (CW), и в качестве генератора колебаний с векторной модуляцией при использовании внешнего источника модуляции. Такая комбинация делает его идеальным для применения, например, в качестве гетеродина, или как источник сигналов с внешней квадратурной модуляцией для всех основных стандартов цифровой связи.

Отправить запрос
Описание
Характеристики
Аксессуары
Видео
Полезные материалы
Инструкции

Основные свойства


  • Самый компактный генератор сигналов на рынке.
  • Диапазон частот от 1 МГц(CW)/80 МГц(IQ) до 6/12,75 ГГц.
  • Высокая выходная мощность до +22 дБм (тип.)
  • Очень низкий фазовый шум в одной боковой полосе частот: типичное значение -133 дБн на 1 ГГц с отстройкой 20 кГц.
  • Малое время установки частоты и уровня не более 500 мкс по шине PCIe.
  • Импульсная модуляция – внутренняя / внешняя.
  • Интегрированный I/Q-модулятор обеспечивает полосу модуляции до 1 ГГц при подаче внешних аналоговых модулирующих сигналов.
  • Возможность построения фазокогерентных систем.
  • Управление прибором исключительно посредством приложения SGMA-GUI по интерфейсам LAN, USB, PCIe.
  • Операционная система Linux.

  Характерные особенности


  Генератор R&S®SGS100A оптимизирован для использования в составе автоматизированной испытательной системы.

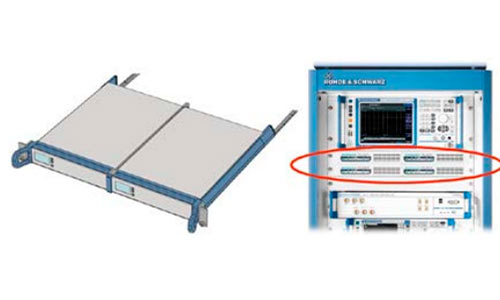

При размещении его в 19-дюймовой измерительной стойке он занимает ровно половину пространства, соответственно на одной полке в 1U, при желании, можно разместить сразу два прибора (комплект для установки ZZA-KN20/21).
измерительная стойка R&S®SGS100A

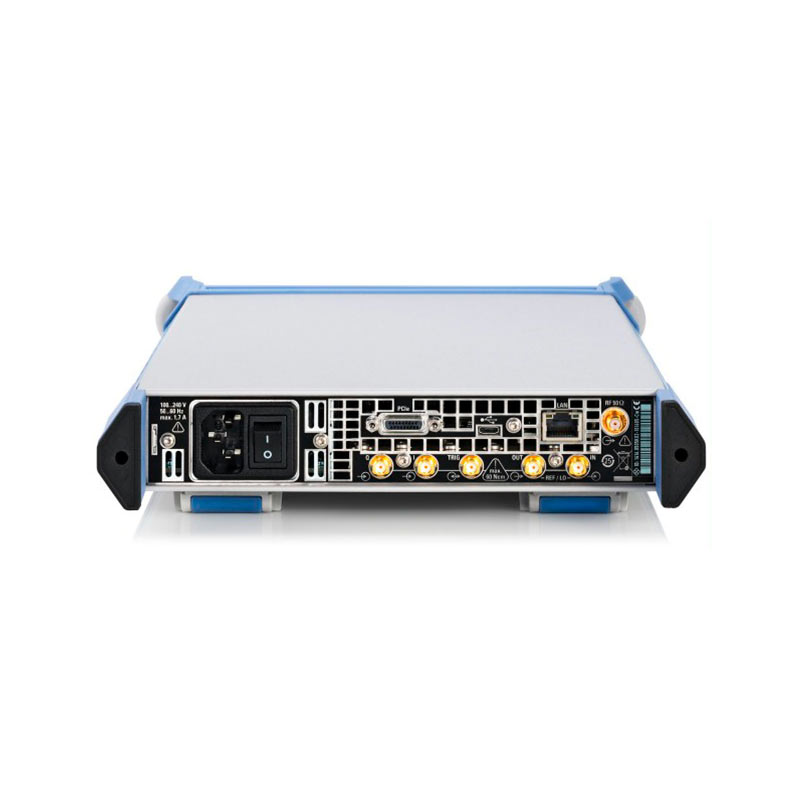

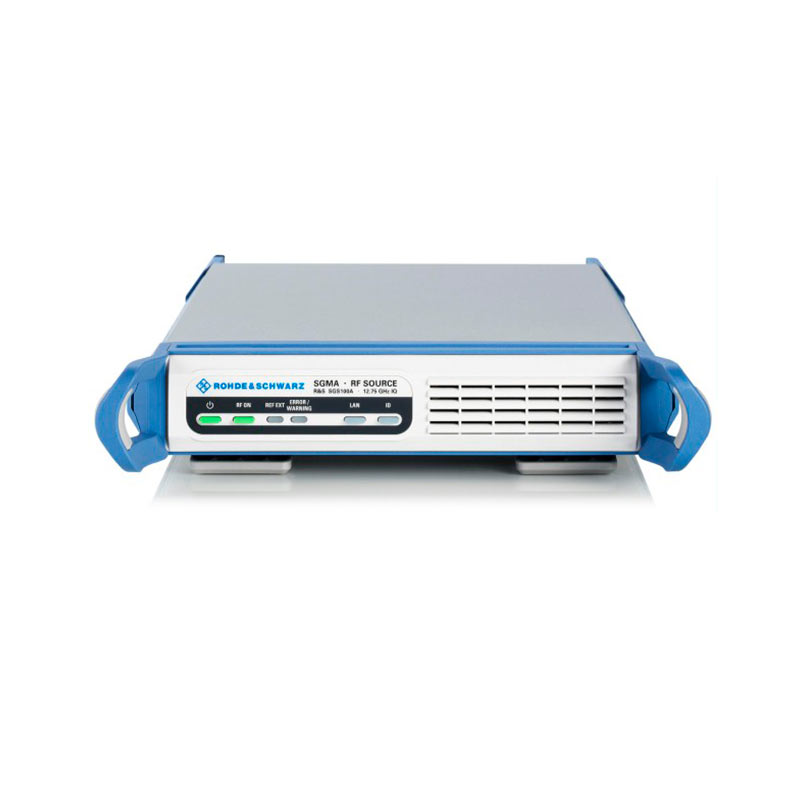

С целью обеспечения малых размеров прибор не оснащен экраном, но  на передней панели имеется достаточное количество индикаторов, информирующих о  состоянии прибора. Все разъемы и интерфейсы управления расположены на задней панели.

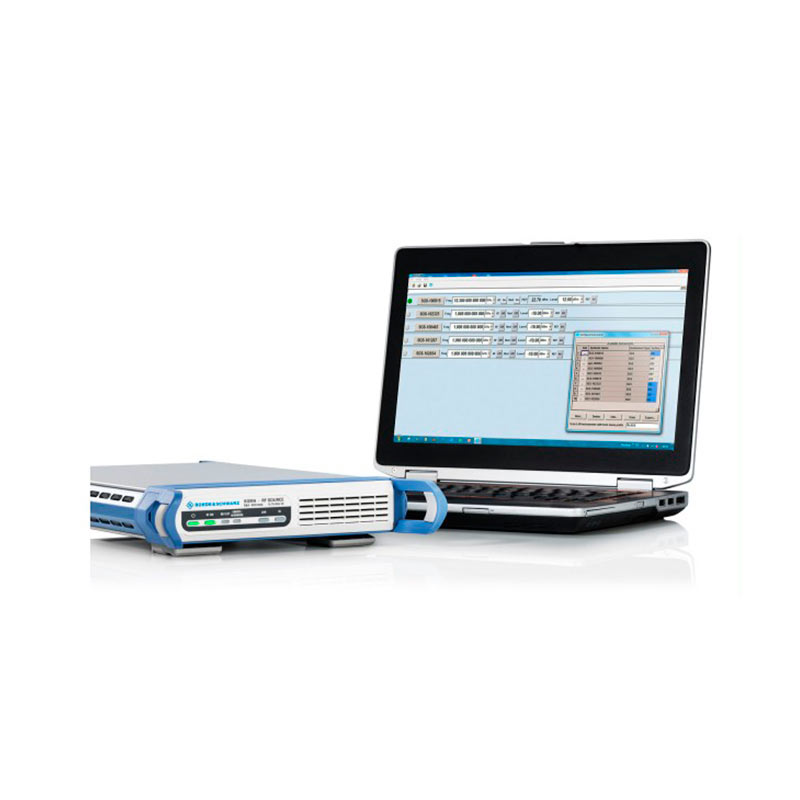

Управление генератором осуществляется при  помощи приложения R&S SGMA-GUI (имеется на  компакт-диске в  комплекте поставки прибора), устанавливаемого на внешнем ПК. Данное ПО  может управлять сразу несколькими приборами через различные комбинации интерфейсов LAN, USB, PCIe. В специализированных окнах панели управления графического интерфейса устанавливаются и редактируются требуемые параметры. Кроме этого, может изменяться список доступных приборов, некоторые из них могут быть деактивированы, но оставлены в списке для использования в будущем.

Взаимодействие с другими приборами

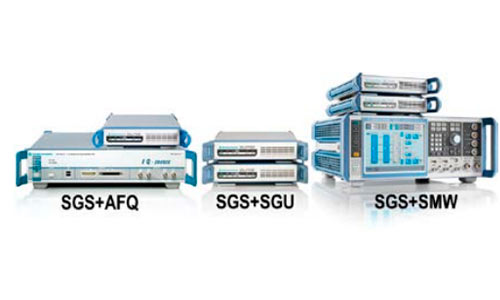

 R&S®SGS100A, помимо генерации обычных немодулированных сигналов (CW) в  диапазоне до  6  ГГц или  12,75  ГГц, может выступать и  в  качестве векторного генератора, благодаря встроенному I/Q-модулятору. Но  для этого необходим внешний источник модулирующих сигналов, в качестве которого может выступать, например, генератор сигналов I/Q-модуляции R&S®AFQ100A/B. При объединении R&S®SGS100A с преобразователем частоты R&S®SGU100A частотный диапазон может быть увеличен до 20 ГГц или 40 ГГц. Связка приборов работает как единое целое. Для генерации векторных сигналов, также необходим внешний источник модулирующих сигналов. Совместное же использование нескольких R&S®SGS100A, или в комбинации с векторным генератором R&S®SMW200A, превращает эту связку в  компактное комплексное решение для MIMO-систем или в многоканальную систему фазокогерентных сигналов.
комбинации с векторным генератором R&S®SMW200A
Построение фазокогерентной системы.

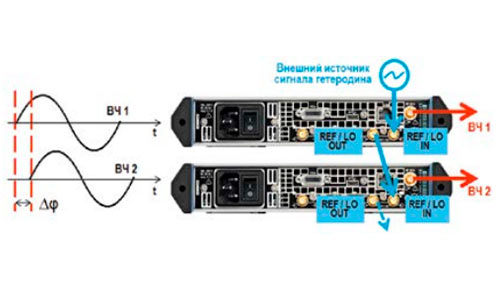

При построении фазокогерентной системы остро встает вопрос обеспечения взаимосвязи фаз РЧ несущих. Взаимосвязь приборов хоть и основана на принципе «ведущий-ведомый», но  стабильное фазовое соотношение между РЧ несущими может быть достигнуто только с  помощью сигнала общего локального гетеродина (LO). Опция SGS-K90 обеспечивает передачу сигнала гетеродина (внутреннего или  внешнего) от ведущего генератора – последовательно к другим – ведомым, тем самым обеспечивается одинаковая РЧ на всех приборах. В свою очередь, можно регулировать значения фазовых сдвигов между несущими, соотношения между которыми будут постоянны во времени.
фазакогерентная система

Информация для заказа


Наименование

Тип

Код заказа

Генератор сигналов – базовый блок (необходимо заказывать совместно с опцией SGS-B106/-B106V)

R&S®SGS100A

1416.0505.02

В комплекте: кабель питания, краткое руководство и компакт-диск (с ПО SGMA-GUI для управления генератором, руководством по эксплуатации и обслуживанию)

Опции и дополнительные принадлежности

ВЧ-тракт, от 1 МГц до 6 ГГц (немодулированные сигналы – CW)

R&S®SGS-B106

1416.2308.02

ВЧ-тракт, от 1 МГц до 6 ГГц (с I/Q-модуляцией)

R&S®SGS-B106V

1416.2350.02

Расширение диапазона частот до 12,75 ГГц, CW-сигналы (требуется SGS-B106)

R&S®SGS-B112

1416.1553.02

Расширение диапазона частот до 12,75 ГГц с I/Q-модуляцией (требуется SGS-B106V)

R&S®SGS-B112V

1416.1576.02

Термостатированный кварцевый генератор опорной частоты

R&S®SGS-B1

1416.2408.02

Электронный ступенчатый аттенюатор

R&S®SGS-B26

1416.1353.02

Импульсная модуляция

R&S®SGS-K22

1416.2650.02

Фазовая когерентность (вход, выход)

R&S®SGS-K90

1416.2608.02

Комплект (высотой 1U) для установки в 19-дюймовую стойку 2-х расположенных рядом приборов

R&S®ZZA-KN20

1175.3191.00

Комплект (высотой 1U) для установки в 19-дюймовую стойку одного прибора (и одно свободное место)

R&S®ZZA-KN21

1175.3204.00

Комплект (высотой 1U) для установки в 19-дюймовую стойку одного прибора (и одно свободное место)

R&S®SGS-Z8

1416.2914.02


Для приобретения векторного генератора сигналов R&S просто позвоните нашим менеджерам по телефону +7 (727) 390 70 27 или напишите на почту sales@radio.com.kz.
Основные характеристики
Диапазон частот
от 1 МГц до 6 ГГц (CW-режим)
С опцией R&S®SGS-B106
от 1 МГц до 12,75 ГГц (CW-режим)
С опцией R&S®SGS-B106 и -B112
от 80 МГц до 6 ГГц (I/Q-режим) от 1 МГц до 6 ГГц (CW-режим)
С опцией R&S®SGS-B106V
от 80 МГц до 12,75 ГГц (I/Q-режим) от 1 МГц до 12,75 ГГц (CW-режим)
С опцией R&S®SGS-B106V и -B112V
0,001 Гц
Старение опорного генератора
стандартно
< 1 x 10–6/год
с опцией R&S®SGS-B1
< 1 x 10–7/год
Выход сигнала опорной частоты
10 МГц, 1 ГГц
Вход сигнала опорной частоты
10 МГц, 100 МГц, 1 ГГц
Специфицированный (гарантированный) уровень выходного сигнала
Стандартно
от -10 до +15 дБмВт
с опцией R&S®SGS-B26
от -120 до +15 дБмВт
Разрешение по уровню
Время установки частоты и уровня
по интерфейсу PCIe
<500 мкс
Чистота спектра
Фазовый шум – несущая 1 ГГц, отстройка 20 кГц - несущая 10 ГГц, отстройка 20 кГц
< -126 дБн (-133 дБн тип.) < -106 дБн (-113 дБн тип.)
Виды модуляции
Импульсная (внутренняя / внешняя) (опция SGS-K22)
Режим – единичный/двойной импульс Фронт/Срез: < 20 нс Длительность импульсов: от 20 нс до 100 с Период следования: от 100 нс до 100 с
I/Q-модуляция (при внешнем источнике модуляции)
Полоса модуляции до 1ГГц (в режиме I/Q-wideband)
Фазовая когерентность (опция R&S®SGS-K90)
Возможность использования как внутреннего, так и внешнего сигнала гетеродина (LO)
-
Температурный дрейф фазы
0,4° (измеренное)
Интерфейсы дистанционного управления
PCIe, LAN, USB
Потребляемая мощность
70 Вт
Габаритные размеры, Ш-В-Г, с учетом ручек и защитных бамперов
250 мм – 52,5 мм – 401 мм
Масса
4 кг
