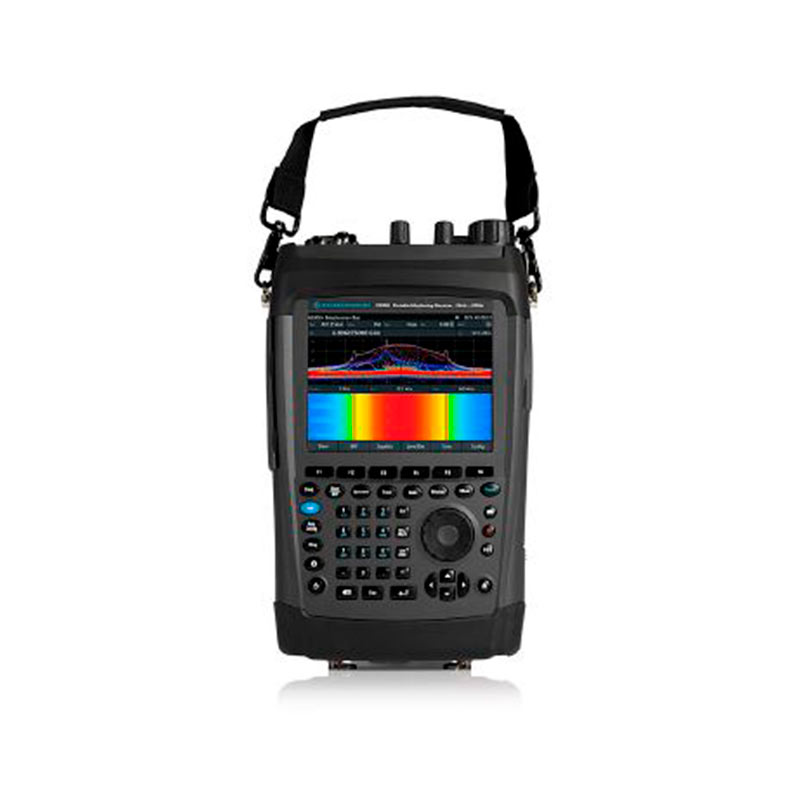

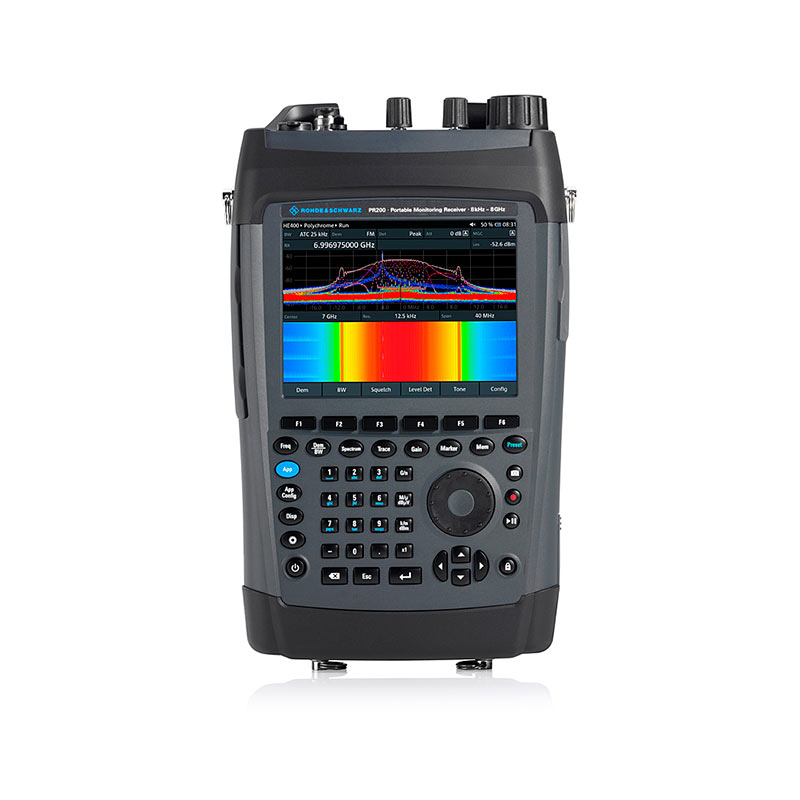

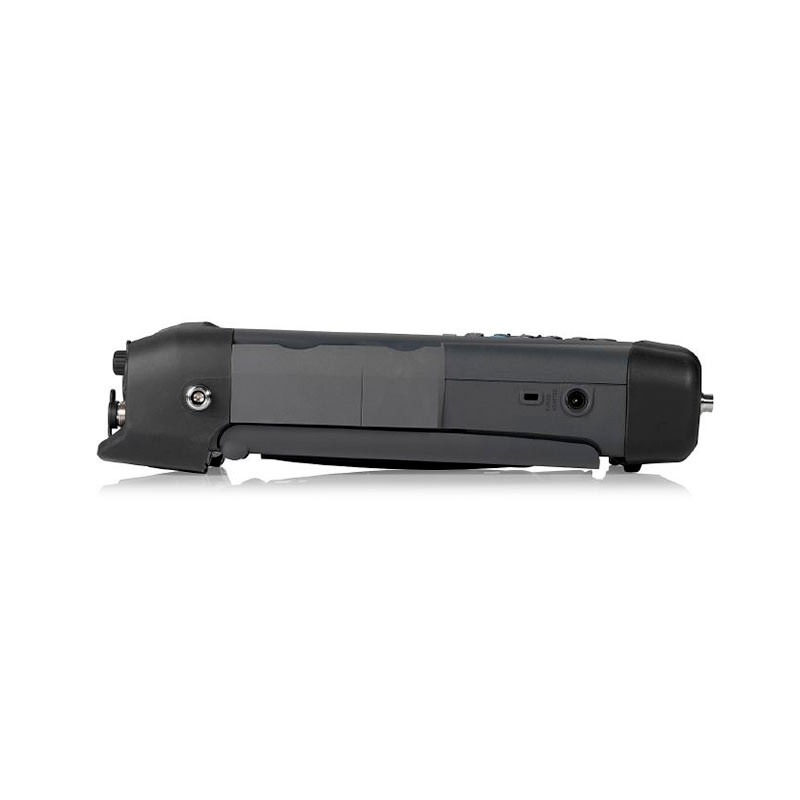

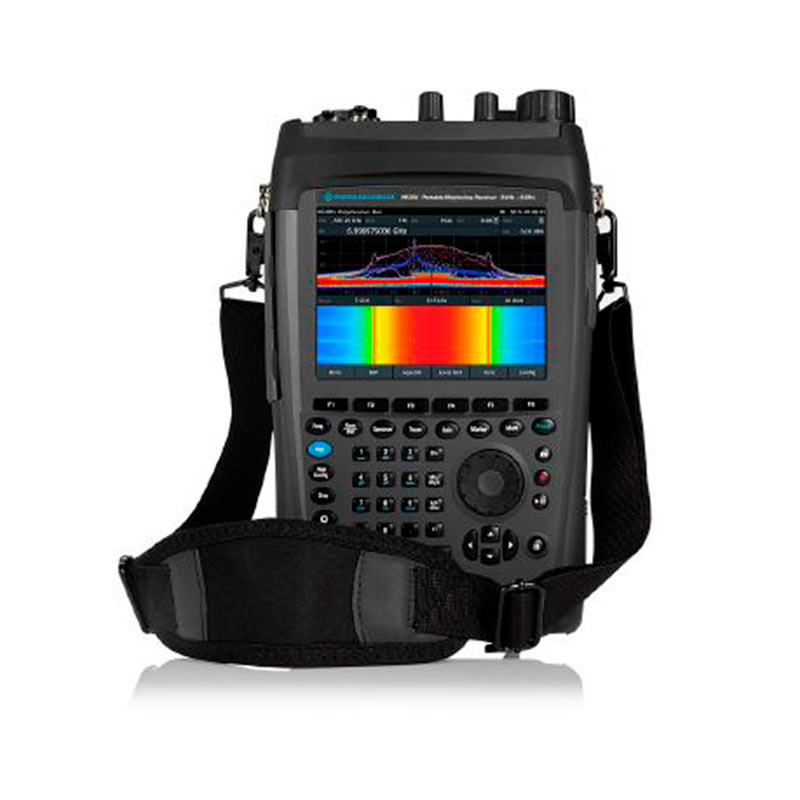

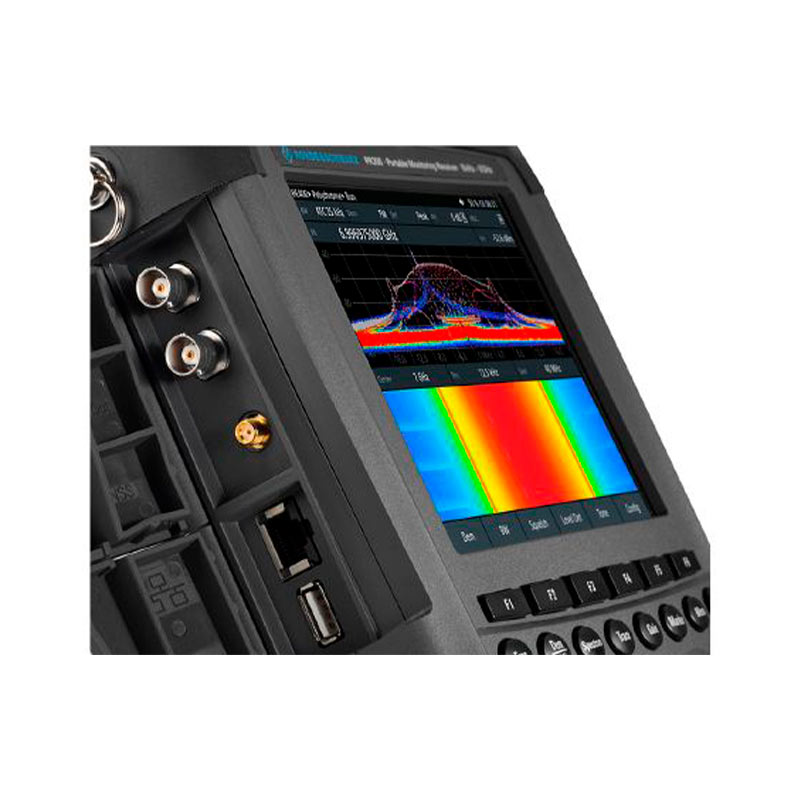

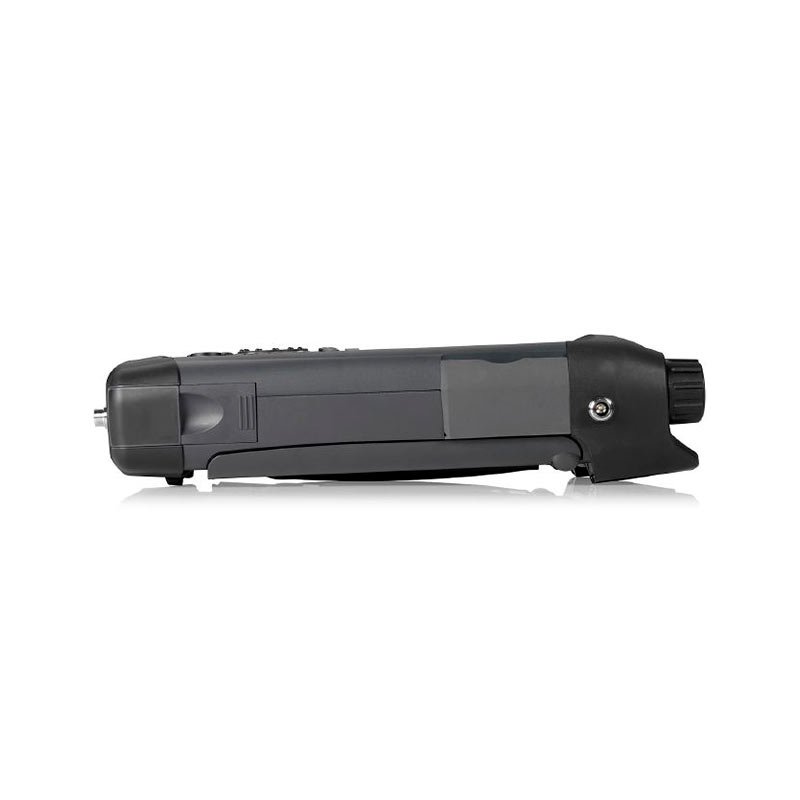

Портативный комплекс мобильного радиомониторинга R&S PR200


Портативное оборудование для мобильного радиомониторинга радиочастотного спектра, осуществляет обнаружение или пеленгацию источников радиоизлучения, позволяет проводить поиск помеховых сигналов радиоэлектронных средств в диапазоне рабочих частот: 8 кГц – 8 ГГц.

Отправить запрос
Описание
Характеристики
Видео
Полезные материалы

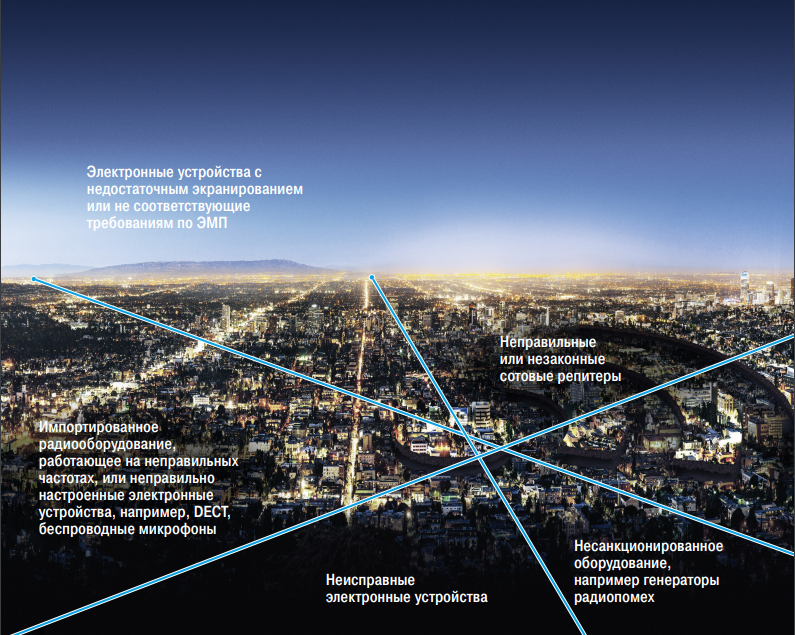

Портативное оборудование для мобильного радиомониторинга радиочастотного спектра, осуществляет обнаружение или пеленгацию источников радиоизлучения, позволяет проводить поиск помеховых сигналов радиоэлектронных средств. Данный комплекc позволяет производить измерения, пеленгацию, предварительную оценку и анализ сигналов в полевых условиях, на машине или в условиях стационарного использования.

Ключевые факты:



► Обнаружение, анализ и локализация радиосигналов в диапазоне от 8 кГц до 8 ГГц; возможность расширения до 18 ГГц с помощью направленной СВЧ- антенны R&S®HF907DC с понижающим преобразователем

Широкий набор инструментов для анализа в частотной и временной областях с полосой пропускания реального времени до 40 МГц

Высокие радиотехнические характеристики оптимизированы для использования в условиях загруженного спектра за счет субоктавной преселекции и автоматической защиты от перегрузки

► Прибор оптимизирован для сложных полевых работ за счет минимизации размера, веса и энергопотребления

► Удобное, простое, интуитивно понятное управление с помощью предметно- ориентированного пользовательского интерфейса




Предназначен для полевых условий:






► Быстрая загрузка

► Интуитивно понятное, предметно-ориентированное управление

► Высокая точность по частоте, точное позиционирование и временные метки со встроенной ГНСС

► Масса около 3,5 кг включая батарею

► До 3,5 ч работы на одном заряде батареи; отсек для легкой замены батареи

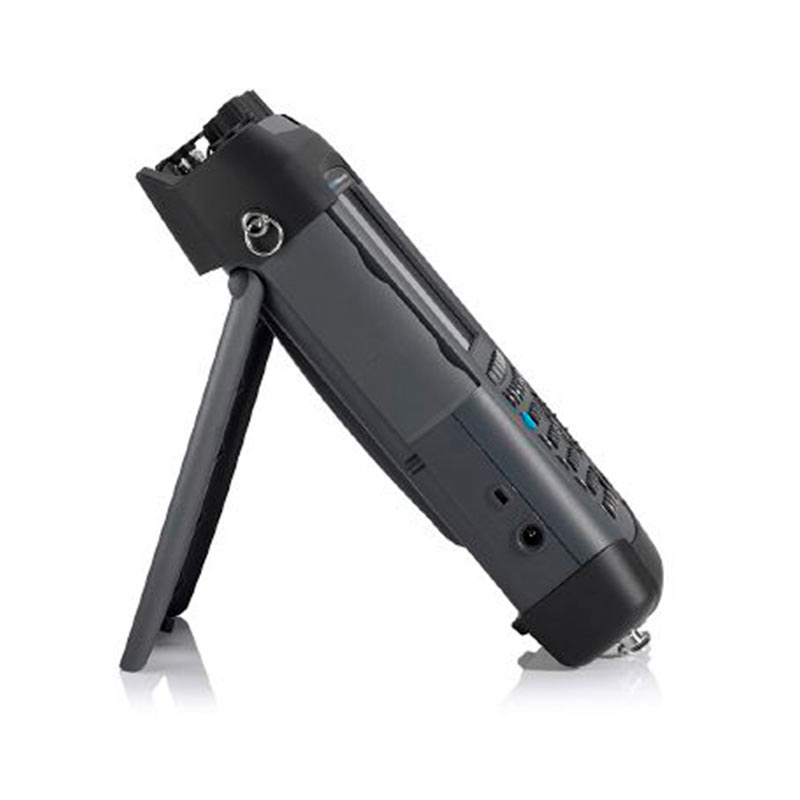

► Вертикальная ориентация позволяет легко удерживать прибор и одновременно осуществлять его управление

► Диалоговые окна с пошаговыми инструкциями по калибровке компаса

► Встроенная функция самотестирования для облегчения поиска неисправностей и обслуживания

► Испытан в соответствии со стандартом MIL-PRF-28800F; подходит для наружного использования в жестких условиях

► Быстрое отсоединение и использование с портативными, компактными пеленгаторными антеннами Rohde & Schwarz

► Широкий выбор принадлежностей для установки и транспортировки, например, для наведения на цель (пешком), установки на штатив (стационарного) и мобильного применения(в движении)



Продуманный интерфейс повышает эксплуатационную готовность:


► Яркие, высококонтрастные цветовые схемы обеспечивают хорошую читаемость даже при ярком солнечном свете

►Усовершенствованные цветовые схемы для работы в условиях сильной и слабой освещенности

► Четко структурированное отображение данных

► Предметно-ориентированная архитектура для удобного, быстрого доступа и оптимизированного нажатия клавиш

► До трех кривых; отображение смешанных, совпадающих кривых и БПФ детекторов

► Отображение карты с интегрированным окном спектра

► Математические функции для простого сравнения сигналов
► Широкий набор маркеров и функций запуска




Широкий спектр наборов инструментов для мониторинга спектра, анализа и локализации сигналов:








Опция R&S®CS-PS обеспечивает высокую скорость панорамного ска­нирования в широком диапазоне частот. Такая возможность полезна для определения представляющего интерес диапазона частот для сиг­налов, исходящих из неизвестного месторасположения, или для опре­деления наличия импульсных сигналов или сигналов с перестройкой частоты за пределами полосы пропускания реального времени.

Быстрое спектральное сканирование (панорамное сканирование) во всем диапазоне частот с отображе­нием водопадной диаграммы




 Опция R&S®CS-PC отображает многоцветный спектр для разделения наложенных импульсных сигналов, которые невозможно различить с помощью обычных методов. Цветовые спектральные схемы показы­вают, как часто или как долго сигналы находятся в эфире. Холодные цвета, такие как синий, указывают на редкие/кратковременные появ­ления, в то время как теплые цвета, такие как красный, указывают на более частые/более длинные появления сигнала.

Многоцветный спектр выявляет скрытые сигналы, которые в противном случае будут не видны








 Для анализа сигналов многостанционного доступа с временным раз­делением (TDMA), таких как TETRA, GSM или DECT, или любых сиг­налов, возникающих спорадически, сигналы отображаются одновре­менно во временной и частотной областях с полосой пропускания реального времени до 40 МГц.

 Параллельный анализ во временной и частотной областях с полосой пропу­скания реального времени до 40 МГц






Опция R&S®CS-IR позволяет пользователям записывать данные изме­ряемой кривой, аудио и I/Q-данные для последующего воспроизведе­ния, документирования и более детального анализа.

Опция R&S®CS-ZS также включает анализ во временной области с по- мощью стробируемых измерений для удобства анализа и поиска по- мех в TDD-сетях.

Опция спектральных измерений R&S®CS-SPM обеспечивает эффек­тивный анализ помех. Она измеряет мощность утечки в соседние ка­налы, занимаемую полосу частот и мощность в канале интересующего сигнала.

Опция измерения модуляции R&S®CS-MM используется для измере­ния параметров АМ-, ЧМ- и ФМ-сигналов в соответствии с рекомен­дациями МСЭ. Измеренные параметры включают в себя индекс моду­ляции сигнала, занимаемую полосу частот и девиацию фазы.

Опция сохранения снимков экрана, записи и воспроизведения R&S®CS-IQ позволяет записывать и воспроизводить широкополосные I/Q-сигналы частотой до 40 МГц, используя мощные функции запуска для захвата и извлечения содержимого из кратковременных сигналов. Для надежного захвата редко возникающих сигналов можно создавать определяемые пользователем маски запуска, чтобы избежать дли­тельного поиска по огромным объемам данных





 Опция R&S®CS-MAP обеспечивает функции отображения карты, триангуляции и отображения уровней. Для всех картографических приложений дополнительно отображается интегрированное окно спектра, позволяющее пользователям отслеживать сигнал во время его поиска. Карты OpenStreetMap (OSM) без труда скачиваются с помощью мастера OSM и передаются на приемник посредством SD-карты или USB-носителя.




  Оценка местоположения излучателя с отображением уровней сигнала на встроенной карте.
  Подключение приемника R&S®PR200 к всенаправленной антенне и использование опции R&S®CS-MAP упрощает отображение уровней. Данная установка идеальна для таких типовых применений, как измерение покрытия сети, поиск помех и оценка зоны действия передатчика.

  С помощью опции R&S®CS-DF и компактной пеленгаторной ОВЧ/УВЧ/ СВЧ антенны R&S®ADDx07 система радиопеленгации позволяет достигать типовой точности пеленгации до 1° (СКЗ) за счет использования высокоточного корреляционного интерферометрического метода (выше 173 МГц) и многоэлементной пеленгаторной антенны. Такая высокая точность обуславливается точным измерением фазовых углов между опорным и другими элементами антенны. В отличие от ручной пеленгации, опция R&S®CS-DF в сочетании с компактной пеленгаторной антенной может мгновенно формировать пеленги сигналов с любого направления (что является обязательным условием для обнаружения импульсных и скачкообразно меняющихся сигналов) без необходимости вращения направленной антенны.


Информация для размещения заказа:


 Наименование        I Тип

     I Код заказа

 Базовый блок (включая стандартные принадлежности: кабель питания, руководство по эксплуатации)

Портативный мониторинговый приемник

   PR200

   4500.5002.02

Программные опции

Приложение для картографирования и геотегирования

   CS-MAP

   4500.7140.02

Измерение напряженности поля

    CS-FS

   4500.7211.02

Точность меток времени и внешняя ГНСС

   CS-TSA

   4500.7170.02

Многоцветный спектр

    CS-PC

   4500.7040.02

Панорамное сканирование

    CS-PS

   4500.7070.02

Измерения во временной области

    CS-ZS

   4500.7111.02

Запись и воспроизведение кривых

    CS-IR

   4500.7240.02

Снимки экранов, запись и воспроизведение I/Q-данных

    CS-IQ

   4500.7270.02

Модернизация функции радиопеленгации

    CS-DF

   4500.7370.02

Измерение модуляции для АМ/ЧМ/ФМ сигналов

   CS-MM

   4500.7340.02

Спектральное измерение

   CS-SPM

   4500.7311.02

Дополнительные принадлежности (компьютерное ПО, добавления, периферийные устройства и т.д.)

Набор компакт-дисков для обновления программного обеспечения

 PR200-CD

   4500.6950.02

Документация по калибровочным значениям

   CS-DCV

   4500.7011.02


Ручные антенны:


 Ручка антенны для переносных направленных антенн, от 8,3 кГц до 8 ГГц, со встроенным LNA, GPS и электронным компасом, автоматическое обнаружение вставленного антенного модуля

      HE400

 4104.6000K02

 Антенный модуль ВЧ для HE400, от 8,3 кГц до 30 МГц

    HE400HF

 4104.8002.02

 Антенный модуль UWB для HE400, от 30 МГц до 6 ГГц

   HE400UWB&

   4104.6900.02


Пеленгационные антенны:


Компактная пеленгаторная антенна VHF / UHF от 20 МГц до 1,3 ГГц только для одноканального пеленгатора Цвет: светлая слоновая кость (RAL1015)

                              ADD107

                    4090.7005.02

Компактная пеленгаторная антенна UHF / SHF от 600 МГц до 6 ГГц только для одноканальных пеленгаторных антенн Цвет: светлая слоновая кость (RAL1015

ADD207

4096.0002.02


Аксессуары:


 Наименование

 Тип

 Код заказа







 Принадлежности для питания и транспортировки прибора R&S®PR200

Кабель-адаптер, ODU-Binder

CS-ZHEX00

4500.5054.00

Автомобильный адаптер, разъем для гнезда прикуривателя

HA-Z302

1321.1340.02

Зарядное устройство, для литий-ионного аккумулятора R&S®HA-Z306 на 6,4 А-ч

HA-Z303

1321.1328.02

Литий-ионный аккумулятор, 6,4 А-ч

HA-Z306

1321.1334.02

Чехол для переноски, включая грудную обвязку и дождевик

HA-Z222

1309.6198.00

Козырек от солнца и ручка для переноски, принадлежности для R&S®HA-Z222

PR100-AP1

3589.9458.00

Комплект для транспортировки, для R&S®PR200

PR100-SC

4071.9258.02


Комплект поставки:


ВНИМАНИЕ, ДАННЫЙ КОМПЛЕКТ ОБОРУДОВАНИЯ ИМЕЕТСЯ В НАЛИЧИИ !!!

Доставка возможна  в любой город Стран Евразийского Экономического Союза (ЕАЭС).


 №

 Артикул

 Наименование

К-во

1

     4500.5002.02

PR200 Портативный Мониторинговый Приемник 8 кГц до 8 ГГц, ширина полосы пропускания в реальном времени 40 МГц, встроенный GNSS, дистанционный контроль (LAN)& кабель, Li-ion батарея, блок питания, SD-карта, ремешок ручной и нашейный, CD диск & руководство по быстрому запуску

  1

2

 4500.7070.02

CS-PS Опция панорамного сканирования для отображения частотного спектра при сканировании (лицензия программная)

  1

3

 4500.7211.02

CS-FS «Fieldstrength Measurement» измерение напряженности поля, опция отображает напряженность электромагнитного поля в dBµV/m (лицензия программная)

  1

4

 4500.7040.02

CS-PC «Polychrome Spectrum» опция Спектральное представление уровня сигнала в зависимости от частоты с цветовым кодированием для обозначения относительно времени и длительности сигнала (лицензия программная)

  1

5

 4500.7111.02

CS-ZS Вариант измерения во временной области Измерения во временной области (лицензия программная)

  1

6

 4500.7140.02

CS-MAP Опция отображения Функция карты, триангуляция и отображение уровня сигнала сохраненных положений GNSS (лицензия программная)

  1

7

 4500.7370.02

CS-DF Опция пеленгования Приложение пеленгования, требует дополнительной пеленгаторной антенны и аксессуаров (лицензия программная)

  1

8

 4500.7240.02

CS-IR Опция записи и воспроизведения трассировки Запись спектров, данных водопада и т. Д. Воспроизведение записанных данных на дисплее приемника (лицензия программная)

  1

9

 4500.7011.02

CS-DCV Документация по калибровке. Печатная копия значений калибровки (английский язык)

  1

10

 1321.1340.02

HA-Z302 Автомобильный адаптер; Разъем для прикуривателя (аксессуар)

  1

11

 1309.6198.00

HA-Z222 Чехол для переноски, включая нагрудный ремень и дождевик (для R & S®PR100, R & S®FSH4 / 8 и R & S®ETH) (аксессуар)

  1

12

 4104.6000.02

HE400 Ручка антенны для переносных направленных антенн, от 8,3 кГц до 8 ГГц, со встроенным LNA, GPS и электронным компасом, автоматическое обнаружение вставленного антенного модуля

  1

13

 4104.7770.03

HE400-K Комплект кабелей для HE400 и PR200, состоящий из кабеля RF и кабеля управления, длина прибл. 1,5 м

  1

14

 4104.8002.02

HE400HF Антенный модуль ВЧ для HE400, от 8,3 кГц до 30 МГц

  1

15

 4104.6900.02

HE400UWB Антенный модуль UWB для HE400, от 30 МГц до 6 ГГц

  1

16

 4104.9009.02

HE400Z1 Транспортный кейс для HE400, конфигурация 1, вмещает базовый блок HE400 и до 5 антенных модулей

  1

17

 4090.7005.02

ADD107 Компактная пеленгаторная антенна VHF / UHF от 20 МГц до 1,3 ГГц только для одноканального пеленгатора Цвет: светлая слоновая кость (RAL1015)

  1

18

 4096.0002.02

ADD207 Компактная пеленгаторная антенна UHF / SHF от 600 МГц до 6 ГГц только для одноканальных пеленгаторных антенн Цвет: светлая слоновая кость (RAL1015)

  1

19

 4090.8801.02

ADD17XZ3 Автомобильный адаптер с магнитным креплением для ADD107, ADD207 и ADD175

  1

20

 4500.5090.00

CS-ZAD5M Комплект антенного кабеля DF для ADD107 / 207, 5 м, используемый для мобильной установки для серии Compact

  1

21

 4500.7311.02

CS-SPM Опция спектрального измерения Включает такие функции, как занимаемая полоса пропускания, мощность в канале, коэффициент утечки по соседнему каналу (ACLR) (лицензия на программное обеспечение)

  1

22

 4500.7340.02

CS-MM Опция измерения модуляции Позволяет измерять модулированные сигналы AM, FM и PM

  1

23

 3029.8815.02

RA-MOBLOC Пакет программного обеспечения Mobile Locator с графическим веб-интерфейсом, оптимизированным для поиска помех. Программный пакет включает RA-BASIC на DVD диске, в комплекте ключ WIBU, RA-LOC, DDF007-CTL и RA-WLWEB

  1

24

 3029.8215.02

PR200-CTL Драйвер устройства и графический интерфейс для одного PR200. Управление через LAN-интерфейс. FFM / поиск / сканирование / панорама. Спектр РЧ и ПЧ, 2D-водопад.

  1

25

  - - - - - - - - - -

Управляющий ПК с установленным ПО мобильный локатор и другое ПО на базе рабочей станции «Mobile Precision 7750”

  1


Основные технические характеристики
Диапазон частот: Базовый блок
Преселекция
от 8 кГц до 8 ГГц
Ослабление
ручное или автоматическое, переключается
Погрешность частоты
с использованием GPS,усреднено за 24 ч
Точка пересечения интермодуляционных составляющих третьего порядка (TOI) (на входе приемника)
35 МГц < f « 3,3 ГГц, режим малых искажений
Точка пересечения интермодуляционных составляющих второго порядка (SOI)
от 35 МГц до 8 ГГц
Коэффициент шума
35 МГц < f « 3,3 ГГц, режим малого шума
Фазовый шум гетеродина
от 35 МГц до 8 ГГц
Подавление ПЧ
35 МГц < f < 8 ГГц
Подавление зеркальной частоты
35 МГц < f < 8 ГГц
Минимальная обнаруживаемая длительность импульса, 100 % POI
полоса обзора 40 МГц, полоса разрешения 1 МГц, БПФ- перекрытие 50 %
Приемник ГНСС
режимы: выключен, внутренний, внешний
Габариты
Ш х В X Г
Масса
включая батарею
Аккумуляторная батарея (литий-ионная, 6 элементов)
режим приема
Диапазон частот: от 8 кГц до 8 ГГц
Преселекция
ФНЧ, следящий и полосовой фильтры, комбинируются
Полоса пропускания реального масштаба времени
40 МГц
Ослабление
до 40 дБ, с шагом 1 дБ, зависит от режима приема
Разрешающая способность настройки
1 Гц
Погрешность частоты
±2 х 10-12, ±1 х 10-12 (тип.)
Средний уровень собственного шума (DANL)
тип. -160 дБмВт (1 Гц)
Точка пересечения интермодуляционных составляющих третьего порядка (TOI) (на входе приемника)
> 5 дБмВт
Точка пересечения интермодуляционных составляющих второго порядка (SOI)
> 30 дБмВт (тип.)
Коэффициент шума
< 10 дБ
Фазовый шум гетеродина
« -85 дБн (1 Гц) при отстройке 10 кГц
Подавление ПЧ
> 75 дБ
Подавление зеркальной частоты
> 75 дБ
Минимальная обнаруживаемая длительность импульса, 100 % POI
1,5 мкс (ном.)
Приемник ГНСС
встроенный
Габариты
приблиз. 192 мм х 320 мм х 62 мм
Масса
приблиз. 3,5 кг
Аккумуляторная батарея (литий-ионная, 6 элементов)
приблиз. 3,5 ч
Потребляемая мощность
тип. 16 Вт
